一、設備概述與技術背景

在電子工業、航空航天、汽車制造及特種防護裝備領域，導電橡膠與防靜電高分子材料的性能驗證是保障產品可靠性的核心環節。體積電阻率是衡量這類材料電荷傳導與靜電耗散能力的關鍵指標，直接關系到設備在電磁屏蔽、防爆環境及精密電路保護中的適用性。傳統測試設備常面臨量程受限、電壓調節精度不足、操作繁瑣等問題，難以滿足現代材料研發與生產質控的需求。

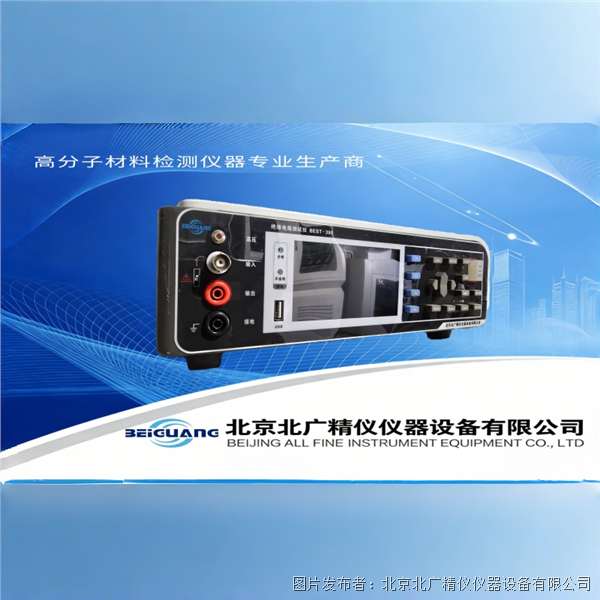

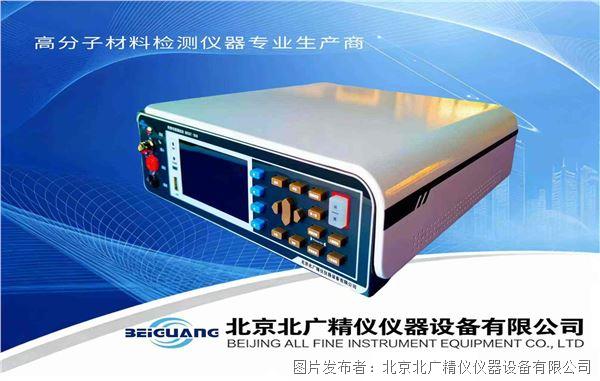

BEST-380型導電橡膠防靜電體積電阻率測試儀基于高性能微處理器架構開發，專為高精度測量固體、液體及粉體材料的體積電阻與表面電阻設計。設備采用恒壓測試法與自動量程切換技術，輸出電壓可在1-1000V范圍內連續調節，覆蓋從半導電到超絕緣材料的寬范圍測試需求。其核心優勢在于將復雜的電阻率計算過程內置化，無需人工換算即可直接讀取體積電阻率與表面電阻率數值，顯著提升了測試效率與數據準確性。

導電橡膠防靜電體積電阻率測試儀嚴格遵循ASTM D257、GB/T 1410等國內外標準設計，廣泛應用于導電橡膠制品、防靜電鞋服、電子封裝材料、新能源電池隔膜等領域的性能檢測。通過集成Handler接口、RS232通信及以太網功能，設備可無縫接入自動化生產線與實驗室信息管理系統，實現測試流程的標準化與數據追溯的數字化。

二、核心性能參數

以下參數為設備出廠標定值，未經修改，可作為選型與應用的技術依據：

測量參數：絕緣電阻R、泄漏電流I、表面電阻Rs、體積電阻Rv

測試電壓：1-1000V連續可調，支持定制1500V檔位，共1000個細分檔位

電阻測試范圍：102Ω～101?Ω（直顯），超出量程可通過電流換算至102?Ω

電阻率測試范圍：最高可達1022Ω·cm

測量精度：絕緣電阻最大誤差＜1%，回讀電壓精度0.5%±1V

測試速度：快速模式5次/秒，慢速模式1次/秒，最小測試周期200ms

量程顯示：支持量程上超與下超提示

輸入接口：香蕉插頭、BNC插頭雙模式

顯示配置：4.3寸高分辨率TFT彩屏，支持4/5位顯示切換

操作語言：中文/英文雙語菜單

存儲功能：10組用戶自定義設置存儲，支持參數記憶與一鍵調用

供電規格：110V~240V寬電壓輸入，電源頻率47Hz~63Hz，最大功耗50W

環境適應性：操作溫度0℃~40℃，存儲溫度-10℃~60℃，濕度≤80%RH（無凝結），最高海拔2000m

物理規格：尺寸約331mm×329mm×80mm，重量約4.1kg

接口配置：Handler接口、RS-232接口、以太網接口、U盤接口

校準周期：精度保證期1年，支持全國計量院所校準

三、測試原理與技術標準

導電橡膠的體積電阻率測試基于歐姆定律與靜電學基本原理。設備通過高壓源向試樣施加恒定直流電壓，利用高靈敏度電流放大器測量流經試樣體積的微小電流，結合試樣尺寸參數（厚度、電極面積）自動計算體積電阻率。測試過程中，設備內置的微處理器會實時補償環境濕度、溫度漂移及接觸電阻帶來的誤差，確保數據可靠性。

設備設計與驗證嚴格符合多項國際標準與國家標準，包括但不限于：

• ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》

• GB/T 1410-2006《固體絕緣材料體積電阻率和表面電阻率試驗方法》

• GB/T 1692-2008《硫化橡膠絕緣電阻的測定》

• GB 12014《防靜電工作服》

• GB 4385-1995《防靜電鞋、導電鞋技術要求》

• GJB 3007A-2009《防靜電工作區技術要求》

這些標準的遵循確保了測試結果在不同實驗室、不同設備間的可比性，為材料研發、質量認證及進出口貿易提供了統一的技術基準。例如，在導電橡膠生產中，通過GB/T 1692標準測試的體積電阻率數據，可直接用于判斷混煉工藝中導電填料（如碳黑、石墨烯）的分散均勻性及用量合理性。

四、導電橡膠測試的特殊性與解決方案

導電橡膠作為一類兼具彈性與導電功能的復合材料，其電阻率測試面臨多重挑戰。一方面，橡膠的高彈性導致電極與試樣表面的接觸壓力難以恒定，易引入接觸電阻誤差；另一方面，導電填料的遷移特性可能使測試過程中的電流隨時間發生變化，影響數據穩定性。

BEST-380針對這些痛點進行了專項優化。設備配套的測試電極采用彈簧加載結構，可施加恒定接觸壓力（標準配置為0.5N~1N可調），減少因試樣形變導致的接觸電阻波動。同時，設備支持“測量延時”與“放電延時”自定義設置，用戶可根據材料特性設定電壓施加后的等待時間（如30s~300s），待電流穩定后再讀取數據。對于易極化材料，還可啟用反向電壓測試功能，消除電化學極化對測量結果的干擾。

在試樣制備方面，設備兼容多種電極配置：對于片狀試樣，可采用三電極系統（中心電極直徑50mm，環形保護電極間隙2mm）分離體積電流與表面電流；對于管狀、棒狀試樣，可適配相應的夾持電極。這種靈活性使設備能夠滿足GB/T 15738-2008《導電和抗靜電纖維增強塑料電阻率試驗方法》中對異形試樣的測試要求，拓展了在密封件、減震件等導電橡膠制品中的應用場景。

五、操作界面與人機交互設計

設備的操作界面以“簡潔高效”為核心設計理念，4.3寸TFT彩屏采用圖標化菜單布局，關鍵參數（測試電壓、電阻值、電阻率、電流）在主界面分區顯示，一目了然。屏幕亮度與對比度支持手動調節，適應不同光照環境下的觀察需求。

操作流程經過深度優化，常規測試僅需三步：開機→選擇預設方案→按下“開始”鍵。設備具備“設置記憶”功能，上次關機前的測試參數（電壓、速度、延時等）會自動保存，重啟后無需重復設置。對于高頻測試場景，用戶可將常用參數組合（如防靜電鞋測試的100V電壓、5次/秒速度）存儲為自定義模式，后續直接調取使用，大幅降低操作復雜度。

輸入交互方面，設備摒棄了傳統按鍵的繁瑣操作，采用電容式觸摸與實體橡膠鍵結合的輸入方式。厚度、電極間距等關鍵尺寸參數可通過彈出式鍵盤輸入，系統自動關聯電阻率計算公式，無需人工干預。錯誤操作時有語音提示（支持靜音模式），例如電極未連接、量程超限等情況會觸發對應告警，降低人為失誤風險。

針對多語言使用需求，界面支持中英文一鍵切換，菜單術語與標準文件保持一致，方便跨國企業或外貿檢測機構使用。測試數據可實時顯示為科學計數法（如1.23×101?Ω）或工程計數法，滿足不同行業的讀數習慣。

六、數據處理與系統集成能力

在數字化檢測趨勢下，設備的通信與數據管理能力直接影響其在智能工廠中的應用價值。BEST-380配備了豐富的接口資源，支持多場景的數據交互需求。

Handler接口是設備實現自動化測試的核心通道，通過26針并行接口可與分選機、PLC或上位機連接，輸出分選結果（合格/不合格）與測試狀態信號。在導電橡膠生產線中，設備可嵌入自動送料系統，每完成一次測試即輸出一個脈沖信號，驅動傳送帶進入下一工位，實現每小時300件以上的連續檢測效率。分選訊響設置支持多樣式蜂鳴提示（長鳴、短鳴、間歇鳴），配合三色指示燈（紅/綠/黃），操作人員可遠距離判斷產線運行狀態。

遠程控制方面，設備兼容SCPI（Standard Commands for Programmable Instruments）標準指令集，通過RS232或以太網接口，用戶可使用LabVIEW、Python等編程語言開發定制化控制程序。例如，在材料研發實驗室，研究人員可編寫腳本實現“電壓梯度掃描”（從10V至1000V步進50V）與“時間漂移監測”（連續24小時記錄電阻變化），自動生成電阻率-電壓曲線或老化特性圖表。

數據存儲支持本地與云端雙重備份。本地測試數據可保存至U盤，格式為CSV或Excel兼容文件，包含測試時間、電壓、電阻、電阻率、環境溫度等完整信息。通過網絡接口，數據可實時上傳至LIMS（實驗室信息管理系統），實現檢測報告的自動生成與電子簽名。設備內置的Web服務器支持瀏覽器訪問，用戶可在局域網內通過電腦或手機查看實時測試數據與設備狀態，無需安裝專用客戶端軟件。

七、典型應用場景解析

7.1 導電橡膠制品生產質控

在導電硅橡膠按鍵、電磁屏蔽密封條等產品的生產中，體積電阻率是關鍵內控指標。某汽車零部件廠商采用BEST-380對批次產品進行抽樣檢測，設定測試電壓100V，測試周期200ms，通過Handler接口與自動分揀機聯動，實現不合格品的自動剔除。設備存儲的10組參數方案分別對應不同硬度的橡膠配方，切換產品型號時一鍵調用，將換型調試時間從傳統的15分鐘縮短至30秒以內。

7.2 防靜電防護裝備檢測

防靜電鞋、防靜電服的性能驗證需嚴格遵循GB 4385、GB 12014等標準。設備支持表面電阻率與體積電阻率的同步測試，例如在防靜電鞋測試中，采用三點電極法測量鞋底材料的體積電阻率，測試電壓100V，施加壓力（500±25）N，設備自動計算并判斷是否符合標準要求（通常防靜電鞋體積電阻率為10?Ω~10?Ω）。測試數據可直接用于編制第三方檢測報告，滿足市場準入要求。

7.3 新能源電池材料研發

鋰電池隔膜的絕緣性能直接影響電池安全性。研發人員使用BEST-380測試不同孔隙率隔膜的體積電阻率，測試電壓500V，通過延長測量延時至120s消除界面極化效應。設備記錄的101?Ω~101?Ω級高阻值數據，為隔膜涂覆工藝優化提供了量化依據。配合恒溫水浴槽，還可測試-20℃~80℃溫度區間內的電阻率變化，模擬電池極端工作環境下的性能表現。

7.4 電子元器件封裝驗證

集成電路封裝用的導電膠、環氧塑封料需具備穩定的絕緣性能。在某半導體封測企業，設備被用于測試塑封料的體積電阻率，采用三電極系統消除表面漏電流干擾，測試電壓1000V，數據顯示重復性誤差＜0.5%。通過以太網接口接入車間MES系統，實現了每批次材料的電阻率數據自動歸檔，滿足了IATF 16949質量管理體系對可追溯性的要求。

7.5 航空航天特種材料評估

碳纖維增強復合材料在飛機結構中應用時，需嚴格控制其靜電積聚風險。依據GJB 5104-2004標準，測試人員使用BEST-380對復合材料表面涂層進行體積電阻率測試，定制1500V測試電壓以模擬高空靜電場環境。設備輸出的10?3Ω·m~10?Ω·m寬范圍數據，為材料選型與防雷擊設計提供了關鍵參數。

八、設備維護與環境要求

為確保長期測試精度，設備需在特定環境條件下使用與維護。操作環境應遠離強電磁場、腐蝕性氣體及劇烈振動源，室內使用且海拔不超過2000m。溫度控制在0℃~40℃，相對濕度≤80%RH且無凝結，建議在標準實驗室環境（23±5℃，50%RH）下進行高精度測試。

日常維護主要包括：

• 電極清潔：每次測試后用無水乙醇擦拭電極表面，去除殘留的橡膠碎屑或污染物，避免接觸電阻增大。

• 校準管理：建議每12個月進行一次計量校準，可通過中國賽寶實驗室等法定機構對設備進行全量程校準，校準證書需妥善保存以備查。

• 接口防護：不使用時蓋好BNC與香蕉插頭防塵帽，定期涂抹導電膏防止氧化。

• 軟件升級：通過U盤接口可更新設備固件，獲取新增功能或性能優化。

常見故障排查方面，若開機后屏幕無顯示，首先檢查電源連接與保險絲；若測試數據波動較大，需確認電極接觸是否良好、試樣表面是否清潔；若通信異常，檢查接口線纜是否松動或IP地址配置是否正確。設備內置自診斷功能，開機時自動檢測核心模塊狀態，異常時顯示故障代碼，便于快速定位問題。

九、與其他型號設備的對比分析

為幫助用戶更清晰地了解設備定位，以下從技術特性角度與同類產品進行對比（基于公開技術參數）：

通過對比可見，BEST-380在量程覆蓋范圍、電壓調節精度、自動化程度等方面具有顯著優勢，尤其適合對測試效率與數據準確性有較高要求的場景。其連續可調的測試電壓與自動量程切換功能，解決了傳統設備在多品種材料測試中頻繁手動換擋的問題，而內置的電阻率計算功能則減少了人工運算誤差，提升了檢測報告的可信度。

十、材料電阻率測試的影響因素與控制

在實際測試中，多種因素可能影響導電橡膠及防靜電材料的電阻率測量結果，需采取針對性控制措施：

環境條件：溫度每變化1℃，絕緣電阻約變化5%~10%；濕度升高會使材料表面吸附水分，導致表面電阻率下降。因此，測試應在恒溫恒濕環境中進行，試樣需在測試環境下預處理至少24小時。設備本身雖能在0℃~40℃范圍內工作，但高精度測試建議控制在23±2℃范圍內。

電極系統：電極材質、形狀與接觸壓力直接影響測量結果。對于體積電阻率測試，推薦采用不銹鋼三電極系統，保護電極的作用是收集表面電流，確保測量電極僅反映體積電流。接觸壓力需根據材料硬度調整，軟質橡膠（邵氏A＜50）建議壓力0.5N~0.8N，硬質材料（邵氏A＞80）可增至1.0N~1.5N。

充電時間：高絕緣材料在直流電壓下會產生吸收電流，導致電阻值隨時間逐漸上升（稱為“吸收現象”）。測試時應根據材料特性設定足夠的充電時間，一般絕緣材料充電60s后讀數，高阻材料（＞101?Ω）可延長至120s~300s。設備支持的“測量延時”功能正是為此設計，用戶可通過預實驗確定最佳延時參數。

試樣制備：試樣表面應平整、無氣泡與雜質，厚度均勻性偏差＜±2%。對于片狀試樣，邊緣需打磨光滑，避免邊緣效應導致電流泄漏。厚度測量需至少取3點平均值，使用精度0.01mm的千分尺測量，輸入設備時需注意單位統一（mm或cm）。

靜電干擾：測試高阻材料時，人體靜電或環境電場可能引入干擾電流。操作時需佩戴防靜電手環，設備應放置在防靜電工作臺面上，必要時使用屏蔽箱（標準配置之一）隔離外界電場。設備輸入端的高壓短路保護功能可有效防止因靜電放電導致的電路損壞。

十一、行業應用案例深度剖析

11.1 案例一：某特種橡膠制品廠的質控升級

該廠主要生產軍用導電橡膠密封圈，原使用ZC-90系列測試儀，面臨三大問題：一是四檔電壓調節無法滿足不同硬度橡膠的測試需求；二是人工記錄數據易出錯，報告編制耗時；三是無法實現自動化分選，依賴人工目檢效率低。

引入BEST-380后，通過以下改造實現升級：

• 利用1-1000V連續調壓功能，針對不同硬度密封圈設定最優測試電壓（邵氏A60橡膠用250V，邵氏A80橡膠用500V），測試準確性提升；

• 啟用10組存儲功能，將不同規格產品的測試參數（電壓、延時、電極系數）分別存儲，換型時一鍵調用，培訓新員工時間從3天縮短至2小時；

• 通過Handler接口連接自動分揀機，實現“測試-判定-分揀”一體化，日檢測能力從800件提升至3000件，不合格品漏檢率降至0.1%以下。

11.2 案例二：高校材料學院的納米復合材料研究

某高校研究團隊開發石墨烯/橡膠導電復合材料，需要精確測量填料含量對電阻率的影響規律。使用BEST-380開展以下實驗：

• 變量測試：在固定電壓100V下，測試石墨烯含量為0.5wt%~5wt%的系列樣品，設備自動記錄的電阻率數據從101?Ω·cm降至103Ω·cm，清晰呈現滲流閾值；

• 溫度特性：配合高低溫試驗箱，測試-40℃~120℃范圍內的電阻率變化，發現材料在80℃以上時出現電阻率躍升，為耐高溫導電橡膠開發提供了關鍵數據；

• 循環穩定性：通過SCPI指令編程，實現每10分鐘自動測試一次，連續監測1000小時，獲得材料電阻率的時間穩定性曲線，支撐了相關學術論文的數據發表。

11.3 案例三：第三方檢測機構的多標準服務能力拓展

某檢測機構原有設備僅支持GB/T 1410標準測試，難以滿足客戶對ASTM D257、GJB 3007A等特殊標準的需求。引入BEST-380后：

• 利用其寬量程與高精度特性，新增了導電橡膠、防靜電織物、電子封裝材料等12項檢測能力，通過CNAS擴項評審；

• 通過以太網接口接入LIMS系統，測試數據自動上傳，報告編制時間從4小時縮短至1小時，客戶滿意度提升；

• 設備支持的中文/英文雙語界面與SCPI遠程控制功能，滿足了外資企業與出口產品的檢測需求，年度檢測業務量增長35%。

十二、技術發展趨勢與設備適配性

隨著新材料技術與智能制造的發展，電阻率測試設備正朝著更高精度、更快速度、更智能化的方向演進。BEST-380的設計充分考慮了技術前瞻性，主要體現在以下方面：

微電流測量技術：設備采用高輸入阻抗（＞101?Ω）運算放大器與 guarded 電路設計，可檢測低至100pA的微弱電流，對應電阻測量上限達101?Ω。這一性能指標使其能夠適應納米復合材料、超導材料前驅體等新型材料的測試需求，在未來5~10年內保持技術適用性。

物聯網集成能力：內置的以太網接口與Web服務器功能，使設備可輕松接入工業物聯網平臺。通過MQTT等協議，設備運行數據（測試次數、故障報警、能耗等）可上傳至云端，實現預測性維護與產能優化。例如，通過分析測試周期的穩定性，可提前預警電極磨損或電路老化問題。

人工智能輔助分析：雖然設備本身未集成AI算法，但其開放的SCPI指令集支持與AI平臺對接。研究人員可利用歷史測試數據訓練模型，實現材料電阻率與工藝參數的關聯預測，例如通過機器學習算法優化導電填料的最佳添加比例，縮短新材料研發周期。

綠色節能設計：設備最大功耗僅50W，遠低于傳統電子管式高阻計的200W以上，符合綠色實驗室建設趨勢。寬電壓輸入（110V~240V）使其在全球不同地區均可直接使用，無需額外配置穩壓電源，降低了使用成本。

模塊化擴展能力：設備預留了硬件擴展接口，未來可通過更換電壓模塊實現1500V或更高電壓測試，或更換電流放大模塊提升微弱電流檢測靈敏度。這種模塊化設計延長了設備技術生命周期，保護了用戶投資。

十三、操作規范與安全注意事項

為保障操作人員安全與設備正常運行，需嚴格遵守以下規范：

安全操作：

• 測試電壓最高可達1000V，操作時嚴禁觸摸電極與試樣裸露部分，測試完成后需等待設備自動放電（可設置放電延時）再取下試樣；

• 設備接地必須可靠，使用三芯電源插頭，接地電阻＜4Ω；

• 禁止在易燃易爆環境中使用，測試區域應配備干粉滅火器；

• 更換保險絲時需斷電操作，且必須使用相同規格（250V/1A）的延時保險絲。

試樣安裝：

• 確保試樣與電極接觸良好，無氣泡或縫隙；

• 對于液體試樣，使用專用測試池，避免溶液溢出污染設備；

• 粉體試樣需使用壓片模具制成規定厚度的試片，壓力控制在10MPa~20MPa。

數據處理：

• 測試數據需記錄環境條件（溫度、濕度），必要時進行修正；

• 異常數據（如突然跳變或超出量程）應復測確認，排除干擾因素后再記錄；

• 定期備份測試數據，重要實驗結果建議打印紙質記錄存檔。

長期停用維護：

• 若設備超過3個月不使用，應每月通電一次（每次不少于2小時），防止電容老化與電路受潮；

• 取出U盤、電極等附件，單獨存放于干燥箱中；

• 用防塵罩覆蓋設備，避免灰塵積累。

十四、常見問題解答與技術支持

問：設備顯示的電阻值與萬用表測量差異較大，是否正常？

答：正常。普通萬用表電阻檔量程通常不超過10?Ω，且測試電壓較低（一般＜10V），而BEST-380專用于高阻測量，測試電壓可達1000V，兩者原理與適用范圍不同，數據不具備直接可比性。對于10?Ω以上的電阻，應以高阻計測量結果為準。

問：測試時數據波動較大，如何解決？

答：可從以下方面排查：①檢查環境濕度是否過高，建議控制在60%RH以下；②確認電極是否清潔，用無水乙醇擦拭后重試；③延長測量延時時間，等待電流穩定；④使用屏蔽箱隔離外界干擾；⑤檢查試樣是否受潮，必要時進行干燥處理。

問：設備能否測試薄膜材料的表面電阻率？

答：可以。使用配套的兩電極系統，將薄膜試樣平鋪在絕緣臺上，電極間距按標準設定（如GB/T 1410規定為10mm），設備可直接顯示表面電阻率。對于厚度＜0.1mm的薄膜，需注意電極壓力不要過大導致試樣變形。

問：如何驗證設備的測量準確性？

答：可通過兩種方式：①使用標準電阻箱（如10?Ω、10?Ω、101?Ω標準電阻）進行校準驗證，誤差應符合參數指標；②參加實驗室間比對，使用同一試樣在不同設備上測試，數據偏差應在允許范圍內。設備出廠時已通過中國賽寶實驗室校準，用戶可定期送檢維持精度。

問：遠程控制時需要哪些軟件支持？

答：設備兼容SCPI指令集，可通過串口調試助手、LabVIEW、Python（需安裝pyserial庫）等工具進行控制。隨機附帶上位機軟件，支持數據實時顯示、存儲與報表生成，無需用戶自行開發。網絡連接時，可通過瀏覽器訪問設備IP地址，查看測試狀態與歷史數據。

十五、結語

導電橡膠與防靜電材料的性能檢測是確保產品質量與安全性的關鍵環節，而高精度、高效率的測試設備是實現這一目標的基礎。BEST-380導電橡膠防靜電體積電阻率測試儀通過融合微處理器控制、恒壓測試、自動量程切換等先進技術，在寬量程覆蓋、操作便捷性、數據可靠性等方面展現出優異性能。其符合多項國際國內標準的設計，使其成為材料研發、生產質控、第三方檢測的實用工具。

從半導體封裝到航空航天，從新能源電池到特種防護裝備，該設備已在眾多領域得到實際應用驗證。隨著材料科學的不斷進步，對電阻率測試的需求將持續增長，而BEST-380的模塊化設計與開放接口，為其適應未來技術發展預留了充足空間。通過規范的操作與維護，設備能夠長期穩定運行，為材料性能評價提供持續可靠的數據支撐，助力各行業提升產品質量與技術競爭力。
