一、設備概述與技術背景

介電常數（ε）與介質損耗角正切（tgδ）是評價絕緣材料、電子電工元件介電性能的核心指標：介電常數反映材料在交變電場下存儲電荷的能力，是決定電容類元件容量的核心參數；介質損耗角正切反映材料在電場作用下因極化、電導產生的能量損耗占比，tgδ數值過高會導致材料運行時發熱加劇，加速絕緣老化，甚至引發擊穿故障。在電力、電子、航空航天、新能源等領域，這兩項指標的測試是材料研發、產品出廠質檢、在運設備狀態評估的必要環節。

GB/T 1409《固體絕緣材料在工頻、音頻、高頻下介電常數和介質損耗角正切值的試驗方法》明確了工頻50Hz場景下的測試規范，是當前電力行業相關檢測的核心依據。傳統工頻介損測試多采用西林電橋手動調平衡的方案，存在測試效率低、抗干擾能力弱、需人工換算結果等問題，難以適配當前批量檢測與現場運維的需求。本次介紹的50Hz工頻介電常數介質損耗測試儀，采用變頻電源與單片機數字化處理架構，突破傳統電橋的測量邏輯，可實現自動頻率變換、信號模數轉換與數據運算，測試結果直接顯示電容量Cx、介質損耗角正切tgδ、相對介電常數ε，無需人工干預換算，同時符合GB/T 1409、GB 5654、GB/T 1693等多項試驗方法規范，適配實驗室研發檢測與現場運維的多場景需求。

二、核心性能參數

基礎測量指標

準確度：

Cx: ±(讀數×0.5%+0.5pF)

tgδ: ±(讀數×0.5%+0.00005)

分辨率：0.000001

抗干擾與高壓輸出

變頻抗干擾范圍：40-70Hz，最大輸入電流5A

內置測試電壓輸出：最高10kV，可調分辨率1V

電容量測試范圍

內施高壓模式：3pF~60000pF/10kV；60pF~1μF/0.5kV

外施高壓模式：3pF~1.5μF/10kV；60pF~30μF/0.5kV

外接量程擴展器時可覆蓋幾千安培運行工況下高壓電器的介損測試需求

其他參數

分辨率：最高0.001pF，4位有效數字

計算機接口：標準RS232接口

外形尺寸：8U標準機箱

儀器重量：25kg

三、測試原理與標準符合性

國標GBT1409介電常數介質損耗測試儀50HZ設備基于西林電橋的平衡原理改進，采用變頻電源輸出交變測試電壓，將被測試樣作為橋路的一個橋臂，通過單片機控制自動調節可調橋臂的參數，快速實現橋路平衡，同時采集電壓、電流信號的幅值與相位差，自動計算出試樣的Cx、tgδ與ε，無需人工調節平衡旋鈕，測試效率大幅提升。

50Hz工頻是該設備的核心測試頻點，適配國內電力系統與大多數通用電氣設備的額定工作頻率，測試得到的介電性能數據可直接反映材料與設備在實際運行工況下的表現，契合GB/T 1409中工頻測試的規范要求。除GB/T 1409外，設備同時符合以下試驗方法規范：

• GB 5654 液體絕緣材料相對介電常數、介質損耗因數和體積電阻率的測量

• GB/T 1693 硫化橡膠介電常數和介質損耗角正切值的測定方法

  上述規范的覆蓋，讓設備的測試結果可用于第三方檢測認證、產品出廠質檢、科研數據申報等場景，具備較好的通用性。

四、核心技術特點

1. 全數字化自動測試架構：突破傳統手動電橋的操作邏輯，采用變頻電源技術搭配單片機與現代化電子電路，實現頻率自動變換、信號模數轉換、測試數據自動運算全流程自動化。操作人員僅需完成接線與參數設置即可啟動測試，測試結果直接顯示Cx、tgδ、ε三項核心指標，無需人工換算，大幅降低操作門檻，無經驗人員經簡單培訓即可上手操作。

2. 工頻抗干擾能力適配復雜場景：支持40-70Hz變頻抗干擾，可在存在電磁干擾的環境下自動篩選干擾較小的測試頻點。在變電站、工業廠房等強電磁干擾場景中，設備能有效抑制同頻干擾對測試精度的影響，保障50Hz工頻下的測試數據穩定性。最大5A的輸入電流承載能力，可應對現場復雜的接地回路干擾，無需額外配置笨重的抗干擾濾波器。

3. 寬電壓輸出覆蓋多場景需求：內置最高10kV測試電壓輸出，調節分辨率達1V，可滿足從低壓電子元件到高壓電力設備的全電壓等級測試需求。針對薄型絕緣材料測試，可選擇0.5kV低電壓檔位，避免高電壓擊穿試樣；針對高壓電力設備絕緣測試，可直接輸出10kV標準試驗電壓，無需外接升壓設備，簡化現場測試流程。

4. 雙模式測量適配不同試樣特性：提供內施高壓與外施高壓兩種測量模式：內施高壓模式下，設備自主完成電壓輸出與信號采集，適合實驗室標準試樣、小型電子元件的測試；外施高壓模式下，可外接標準高壓試驗變壓器，將電容量測試上限提升至30μF/0.5kV，適配大型電力電容器、長電纜線路等大容量試樣的現場測試。外接量程擴展器后，更能覆蓋幾千安培運行工況下高壓電器的介損測試，拓展了設備在超高壓、大電流場景的應用邊界。

5. 高分辨率與準確度保障數據可靠性：電容量分辨率最高達0.001pF，tgδ分辨率達0.000001，配合±(讀數×0.5%+0.5pF)的電容量準確度與±(讀數×0.5%+0.00005)的tgδ準確度，可精準捕捉材料微小的介電性能變化。例如在絕緣材料老化試驗中，設備能檢測到tgδ僅0.0001的增量，為材料壽命評估提供高靈敏度的數據支撐。

6. 標準化接口支持系統集成：配備標準RS232計算機接口，可通過配套軟件實現測試數據的實時上傳、存儲、分析與報告生成。設備支持SCPI標準指令集，可接入實驗室信息管理系統（LIMS）或自動化測試平臺，實現測試流程的標準化與數據追溯的數字化，適配智能化實驗室與無人值守檢測站的建設需求。

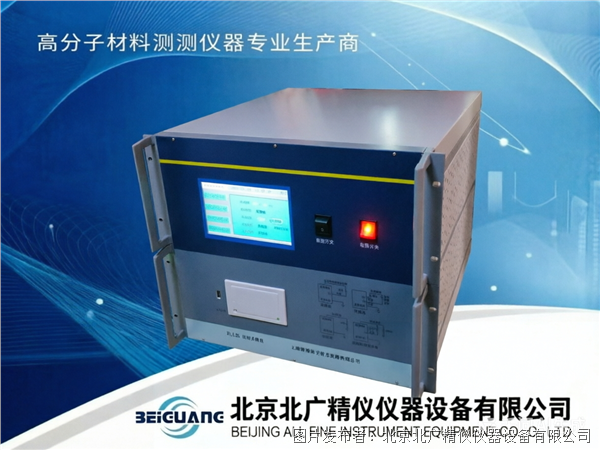

7. 緊湊化設計提升便攜性：采用8U標準機箱設計，外形尺寸符合工業標準機柜安裝規范，既可固定于實驗室測試臺，也可安裝于車載檢測平臺。25kg的重量在保證測試穩定性的前提下，兼顧了現場搬運的便利性，單人即可完成設備的裝卸與移位，適合現場巡檢與應急檢測場景。

五、50Hz工頻測試的特殊意義

在我國電力系統中，工頻50Hz是發電機、變壓器、輸電線路等核心設備的額定工作頻率，因此50Hz下的介電性能測試具有不可替代的實際意義。材料的介電常數與介質損耗角正切均具有頻率依賴性：在低頻段，偶極子極化能夠充分跟隨電場變化，介電常數較高；隨著頻率升高，極化過程逐漸滯后于電場變化，介電常數下降，介質損耗則會出現峰值。若采用非工頻測試數據評估工頻設備性能，會因頻率差異導致結果偏差，無法真實反映設備運行狀態。

以電力變壓器絕緣紙板為例，其在50Hz下的tgδ值通常比100Hz下高15%-20%，若以100Hz測試數據作為驗收依據，可能低估實際運行中的發熱風險。本設備專門針對50Hz工頻優化，測試頻率鎖定在50Hz±0.1Hz范圍內，確保測試條件與設備實際運行工況一致。同時，設備支持40-70Hz的頻率微調，可用于研究材料介電性能的頻率特性，例如在40Hz、50Hz、60Hz三個頻點分別測試，分析頻率變化對tgδ的影響規律，為跨頻率運行的電氣設備設計提供參考數據。

在電子元器件領域，50Hz測試同樣具有重要價值。盡管許多電子元件工作頻率遠高于50Hz，但在電源輸入端、工頻濾波電路等場景中，仍需關注材料在50Hz下的介電性能。例如，工頻電容器的介質材料選型必須以50Hz下的ε和tgδ數據為依據，確保容量達標且損耗可控。設備的高分辨率特性，可精準測量小容量電子元件的微小損耗，為微型化元件的研發提供可靠數據支撐。

六、操作界面與人機交互設計

設備的操作界面以“簡潔高效、降低誤操作”為核心設計理念，采用4.3寸高分辨率TFT彩屏搭配實體功能按鍵的交互方案，兼顧觸控操作的便捷性與實體按鍵的可靠性。屏幕主界面分區顯示關鍵測試參數：頂部為測試狀態欄，實時顯示當前測試頻率、輸出電壓、測試模式；中部為數據展示區，以4位有效數字顯示Cx、tgδ、ε三項核心指標，支持科學計數法與工程計數法切換；底部為功能導航欄，提供“啟動”“停止”“設置”“存儲”等快捷操作入口。

操作流程經過深度優化，常規測試僅需四步：開機自檢→參數設置→接線確認→啟動測試。設備具備“參數記憶”功能，上次關機前的測試頻率、輸出電壓、測試模式等參數會自動保存，重啟后無需重復設置。針對高頻測試場景，用戶可將常用參數組合（如變壓器測試的10kV電壓、50Hz頻率、內施高壓模式）存儲為自定義方案，最多可保存10組不同方案，后續直接調取使用，大幅縮短現場調試時間。

參數設置界面采用層級化菜單設計，邏輯清晰易懂。測試頻率設置鎖定為50Hz工頻，避免誤操作更改頻率導致測試數據失效；輸出電壓設置支持數字鍵盤輸入，步進精度1V，輸入值超出量程時系統自動提示并限制輸入；測試模式選擇提供“內施高壓”“外施高壓”兩個選項，選中后系統自動匹配對應的量程范圍。厚度、電極面積等用于計算介電常數的幾何參數，可通過彈出式鍵盤輸入，系統自動關聯ε的計算公式，無需人工干預，減少運算誤差。

安全防護機制貫穿操作全流程：開機后系統自動檢測接線狀態，若發現高壓輸出端未連接試樣或接地不良，會發出聲光報警并禁止啟動測試；測試過程中實時監測輸出電流，當電流超過5A安全閾值時，立即切斷高壓輸出并提示“過流保護”；測試結束后自動啟動放電程序，放電完成后才允許打開接線端蓋，防止殘余高壓觸電。設備支持操作日志記錄功能，自動保存所有關鍵操作（如參數修改、測試啟動、故障報警），便于追溯測試過程與責任界定。

針對多語言使用需求，界面支持中英文一鍵切換，菜單術語與GB/T 1409等標準文件保持一致，方便跨國企業或外貿檢測機構使用。屏幕亮度與對比度支持手動調節，適應戶外強光、室內弱光等不同光照環境下的觀察需求。測試數據支持實時刷新與凍結顯示切換，凍結模式下可鎖定當前測試數據，方便操作人員記錄或拍照留存。

七、數據處理與系統集成能力

在數字化檢測趨勢下，設備的數據處理能力直接影響其在智能實驗室與工業互聯網中的應用價值。設備內置高速數據處理器，可實現測試數據的實時運算、存儲與分析，滿足不同場景的數據管理需求。

本地存儲功能支持保存最近1000組測試數據，每條記錄包含測試時間、頻率、電壓、Cx、tgδ、ε、環境溫度、濕度等完整信息。數據可按測試時間、試樣編號等字段排序檢索，方便用戶快速定位歷史數據。測試完成后，可通過USB接口將數據導出為CSV或Excel兼容格式，直接用于報告編制或后續分析。對于重要的測試數據，支持鎖定保護功能，防止誤刪除。

遠程控制與系統集成方面，設備標配RS232接口，兼容SCPI（Standard Commands for Programmable Instruments）標準指令集，用戶可通過LabVIEW、Python、MATLAB等編程語言開發定制化控制程序。例如，在材料研發實驗室，研究人員可編寫腳本實現“電壓梯度掃描”（從1kV至10kV步進1kV）與“時間漂移監測”（在10kV電壓下連續24小時記錄tgδ變化），自動生成介電性能-電壓曲線或老化特性圖表。通過RS232轉以太網模塊，設備可接入局域網或互聯網，實現遠程監控與數據共享。

配套的上位機軟件提供專業的數據分析功能：支持多組數據對比分析，可疊加顯示不同試樣在相同測試條件下的Cx-tgδ曲線；具備數據統計功能，可計算平均值、標準差、變異系數，評估測試重復性；支持介電常數-溫度、介質損耗-頻率等特性曲線的自動繪制，直觀展示材料介電性能的變化規律。軟件還內置GB/T 1409標準要求的測試報告模板，可自動填充測試數據、生成符合標準格式的PDF檢測報告，支持電子簽名與打印輸出。

在自動化生產線應用中，設備可通過Handler接口與自動送料系統、分揀機聯動，實現“上料-測試-分揀”全流程自動化。例如，在薄膜電容器生產線上，設備可嵌入自動測試工站，每完成一個電容器的介損測試，即通過Handler接口輸出分選信號，驅動分揀機將合格品與不合格品分流，測試效率可達300個/小時。分選訊響設置支持多樣式蜂鳴提示（長鳴、短鳴、間歇鳴），配合三色指示燈（紅/綠/黃），操作人員可遠距離判斷產線運行狀態。

數據安全方面，設備支持用戶權限管理，設置管理員、操作員、觀察員三級權限：管理員擁有全部操作權限，可進行參數設置、數據刪除、系統升級等操作；操作員僅能進行測試操作與數據查詢，無法修改系統設置；觀察員僅能查看實時數據與歷史記錄，無法進行任何操作。權限管理功能有效防止了誤操作與數據篡改，保障測試數據的真實性與可追溯性。

八、典型應用場景解析

8.1 電力變壓器絕緣系統檢測

電力變壓器的絕緣性能是電網安全穩定運行的關鍵，依據GB/T 1409與GB 5654標準，需定期對變壓器油及固體絕緣材料進行介電性能測試。某變電站采用本設備對110kV主變壓器進行例行檢測：選用內施高壓模式，測試電壓10kV，頻率50Hz，分別測試變壓器油的Cx與tgδ。測試結果顯示，該變壓器油的tgδ值為0.0025，超出規程要求的0.0020閾值，進一步檢查發現油中含有微量水分，經真空濾油處理后復測，tgδ降至0.0012，符合運行標準。通過定期跟蹤tgδ變化趨勢，該站成功預判了3臺變壓器的絕緣老化隱患，避免了非計劃停電事故。

8.2 電子薄膜材料研發測試

在柔性電子器件研發中，聚酰亞胺（PI）薄膜作為常用介質材料，其介電性能直接影響器件性能。某科研院所使用本設備測試不同厚度PI薄膜的介電常數與介質損耗：采用平行板電極系統，測試電壓500V，頻率50Hz，通過測量不同厚度試樣的電容值，自動計算出相對介電常數ε。測試數據顯示，厚度為25μm的PI薄膜在50Hz下的ε為3.2±0.1，tgδ為0.0015±0.0002，滿足柔性電路基材的性能要求。通過對比不同配方薄膜的測試數據，研究團隊優化了PI樹脂的合成工藝，將tgδ降低了15%，提升了柔性電路的能效。

8.3 高壓電纜終端絕緣評估

高壓電纜終端是電纜線路的薄弱環節，其絕緣材料的介電性能退化是導致終端故障的主要原因。某電力公司使用本設備對110kV交聯聚乙烯（XLPE）電纜終端進行帶電檢測（外施高壓模式）：通過耦合電容器獲取測試電壓，設備自動濾除工頻干擾，測得終端絕緣的tgδ值為0.0018，低于0.0025的注意值。在對一條運行超過15年的老舊電纜終端測試中，發現tgδ值升至0.0042，且隨測試電壓升高呈明顯上升趨勢，判斷為絕緣存在老化現象，安排停電檢修后發現終端內部有局部放電痕跡，及時更換終端避免了電纜擊穿事故。

8.4 橡膠密封件介電性能檢測

在石油化工行業，橡膠密封件的介電性能與其耐油性、耐熱性密切相關。依據GB/T 1693標準，某石化企業使用本設備對丁腈橡膠密封件進行質量檢測：采用三電極系統，測試電壓1000V，頻率50Hz，測試不同配方橡膠的ε與tgδ。通過對比發現，添加白炭黑填料的橡膠試樣tgδ比添加碳酸鈣填料的試樣低0.0008，且在120℃高溫下的介電性能更穩定。基于測試數據，企業優化了密封件配方，使產品在含油、高溫環境下的使用壽命延長了30%。

8.5 電容器生產線在線檢測

在薄膜電容器生產過程中，介質損耗是影響電容器能效與壽命的關鍵指標。某電容器生產企業將本設備集成到自動化生產線中：通過Handler接口與自動分揀機聯動，對成品電容器進行100%在線檢測，測試電壓1kV，頻率50Hz，測試周期僅需2秒。設備自動判斷tgδ是否小于0.001，合格品直接進入包裝工序，不合格品自動分流至返工區。該方案使生產線檢測效率提升了5倍，產品出廠合格率從98.5%提升至99.8%，年減少質量投訴損失約200萬元。

九、設備維護與環境要求

為確保長期測試精度，設備需在特定環境條件下使用與維護。操作環境應遠離強電磁場、腐蝕性氣體及劇烈振動源，室內使用且海拔不超過2000m。溫度控制在0℃~40℃，相對濕度≤80%RH且無凝結，建議在標準實驗室環境（23±5℃，50%RH）下進行高精度測試。

日常維護主要包括：

• 電極系統清潔：每次測試后用無水乙醇擦拭電極表面，去除殘留的試樣碎屑、油污或污染物，避免接觸電阻增大。對于高壓電極，需檢查表面是否有電暈痕跡或氧化層，必要時用細砂紙輕輕打磨后清潔。

• 高壓部分檢查：定期檢查高壓輸出線纜是否有破損、老化現象，接線端子是否松動，接地是否可靠。每半年進行一次高壓絕緣測試，確保高壓回路對地絕緣電阻大于1000MΩ。

• 校準管理：建議每12個月進行一次計量校準，可通過法定計量機構對設備進行全面校準，校準項目包括電容量、tgδ、測試電壓、頻率等關鍵指標。校準證書需妥善保存，作為測試數據有效性的證明文件。

• 散熱系統維護：設備內置散熱風扇，需定期清理風扇濾網上的灰塵，確保通風順暢。在高溫環境下連續工作時，建議每工作4小時停機休息30分鐘，避免設備過熱影響精度。

• 軟件升級：通過RS232接口可更新設備固件，獲取新增功能或性能優化。升級前需備份重要測試數據，升級過程中嚴禁斷電，防止系統損壞。

常見故障排查方面，若開機后屏幕無顯示，首先檢查電源連接與保險絲；若測試數據波動較大，需確認接線是否牢固、接地是否良好、環境干擾是否過大；若高壓無法輸出，檢查過流保護是否動作、輸出電壓設置是否正確；若通訊異常，檢查RS232線纜是否松動、波特率設置是否匹配。設備內置自診斷功能，開機時自動檢測核心模塊狀態，異常時顯示故障代碼，便于快速定位問題。例如，“E01”代表高壓輸出故障，“E02”代表信號采集異常，“E03”代表頻率鎖定失敗等。

長期停用維護方面，若設備超過1個月不使用，應每月通電一次（每次不少于2小時），防止電容老化與電路受潮；取出測試電極、高壓線纜等附件，單獨存放于干燥箱中；用防塵罩覆蓋設備，避免灰塵積累；再次啟用前，需進行預熱（開機30分鐘）與校準核查，確保性能正常。

十、與其他測試方案的對比分析

為幫助用戶更清晰地了解設備定位，以下從技術特性角度與常見測試方案進行對比：

通過對比可見，本設備在50Hz工頻測試場景下具有顯著的綜合優勢：相比傳統手動電橋，實現了全自動測試，大幅提升了效率與精度；相比進口設備，在保持相近性能的前提下，具有更高的性價比與更好的本地化服務支持；相比非工頻測試設備，50Hz鎖定設計確保了測試數據與工頻設備運行工況的一致性，更符合國內電力、電子行業的實際需求。特別適合電力運維部門、中小型檢測機構、材料研發實驗室等對測試效率、精度與成本有綜合考量的用戶。

十一、介電性能測試的影響因素與控制

在實際測試中，多種因素可能影響介電常數與介質損耗角正切的測量結果，需采取針對性控制措施，確保數據準確性：

環境因素：溫度每變化1℃，極性材料的介電常數約變化0.5%-1%，tgδ約變化2%-5%；濕度升高會使材料表面吸附水分，導致表面電導增加，tgδ增大。因此，高精度測試應在恒溫恒濕環境中進行，試樣需在測試環境下預處理至少24小時。設備本身雖能在0℃~40℃范圍內工作，但建議在23±2℃、相對濕度50%±5%的標準環境下進行關鍵測試。

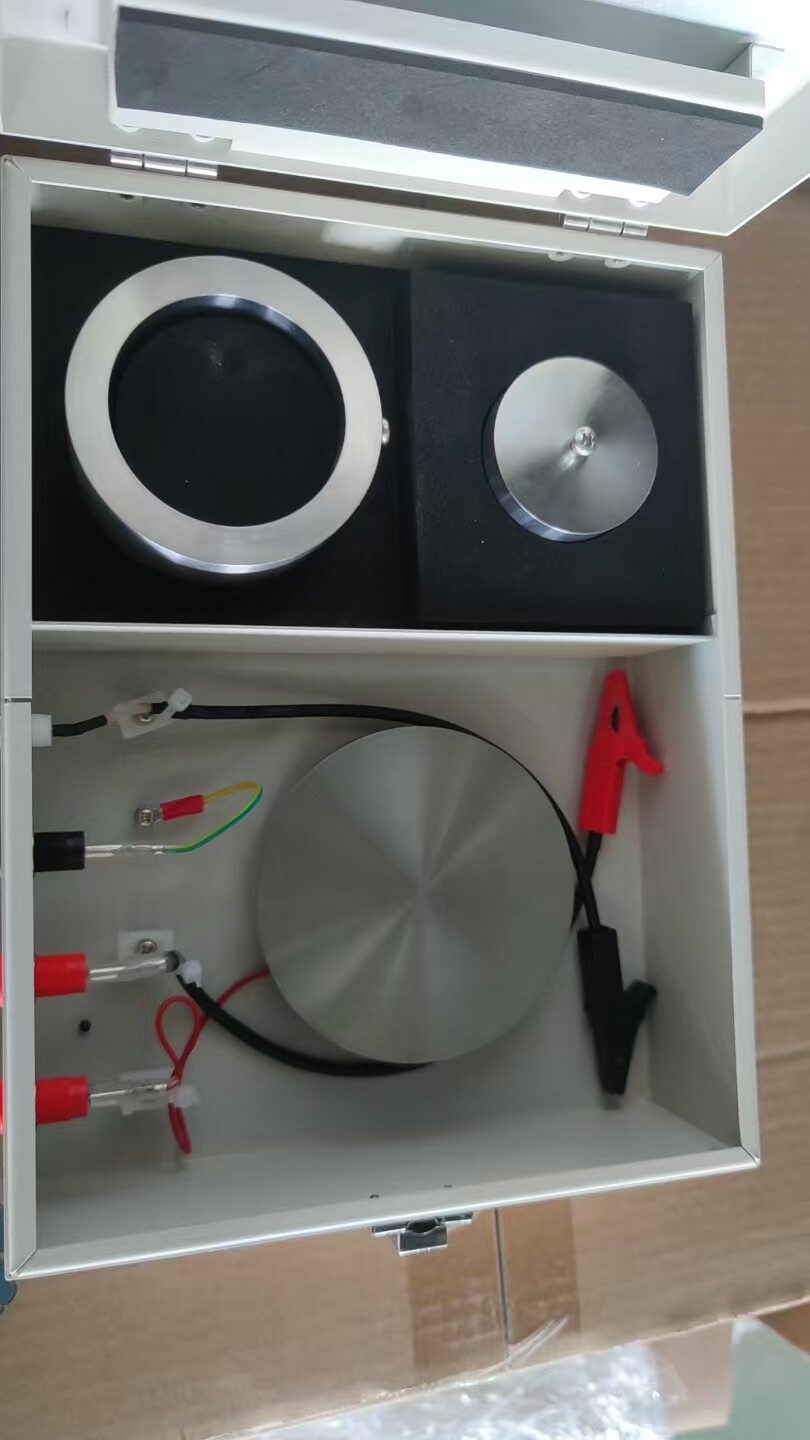

電極系統：電極材質、形狀與接觸壓力直接影響測量結果。對于固體試樣，推薦采用三電極系統（中心電極、保護電極、底電極），保護電極的作用是收集表面電流，確保測量電極僅反映體積電流。電極與試樣的接觸壓力需根據材料硬度調整，軟質材料（如橡膠）建議壓力0.5N~0.8N，硬質材料（如陶瓷）可增至1.0N~1.5N。電極表面應保持清潔平整，無劃痕或氧化層，否則會引入接觸電阻與邊緣效應誤差。

測試電壓：介質的極化與損耗具有電壓依賴性，尤其是存在空間電荷時，tgδ會隨電壓升高而增大。測試時應嚴格按照相關標準選擇測試電壓，例如GB/T 1409規定固體絕緣材料的測試電壓一般不超過1000V，避免高電壓導致試樣擊穿或空間電荷積累。設備支持1V步進的電壓調節，用戶可根據試樣特性選擇合適電壓，并通過電壓梯度測試研究tgδ的電壓特性。

試樣制備：試樣表面應平整、無氣泡、無雜質，厚度均勻性偏差＜±2%。對于片狀試樣，邊緣需打磨光滑，避免邊緣效應導致電流泄漏。厚度測量需至少取3點平均值，使用精度0.01mm的千分尺測量，輸入設備時需注意單位統一（mm或cm）。試樣尺寸應符合標準要求，例如圓形試樣直徑不小于50mm，方形試樣邊長不小于50mm，確保電極覆蓋區域足夠大，減少邊緣效應影響。

測試時間：施加電壓后，介質極化需要一定時間才能達到穩定，尤其是極性較強的材料，tgδ會隨加壓時間延長而逐漸下降。測試時應根據材料特性設定足夠的加壓時間，一般絕緣材料加壓60s后讀數，極性材料（如聚氯乙烯）可延長至120s~300s。設備支持的“測量延時”功能正是為此設計，用戶可通過預實驗確定最佳延時參數，確保測試數據反映穩態極化特性。

干擾因素：現場測試時，工頻干擾、諧波干擾、電磁輻射干擾等都會影響測量精度。設備采用的變頻抗干擾技術可有效抑制40-70Hz范圍內的干擾，但在強干擾環境下，仍需采取額外措施：如使用屏蔽電纜、將試樣與電極放入金屬屏蔽箱、確保設備良好接地（接地電阻＜4Ω）、遠離大功率用電設備等。測試數據出現異常波動時，應檢查干擾來源并采取相應屏蔽措施。

十二、行業應用案例深度剖析

12.1 案例一：某省級電力科學研究院的變壓器油檢測能力建設

該研究院承擔著全省電力系統絕緣油的監督檢測任務，原采用傳統手動西林電橋進行介損測試，面臨三大問題：一是測試效率低，單樣測試需8-10分鐘，日均檢測量不足30個；二是抗干擾能力弱，現場測試時數據波動大，需多次重復測試；三是數據管理落后，人工記錄易出錯，報告編制耗時。

引入本設備后，通過以下改造實現能力提升：

• 利用50Hz工頻鎖定與變頻抗干擾功能，現場測試數據穩定性顯著提升，重復測試率從30%降至5%以下；

• 啟用全自動測試模式，單樣測試時間縮短至30秒，日均檢測量提升至150個，檢測效率提高4倍；

• 通過RS232接口接入LIMS系統，測試數據自動上傳，報告編制時間從2小時縮短至20分鐘，實現了檢測流程的信息化管理；

• 利用設備的高分辨率特性，建立了變壓器油tgδ與微水含量的關聯數據庫，可通過tgδ值快速估算油中微水含量，為設備狀態評估提供了新的技術手段。該能力建設項目的實施，使研究院的變壓器油檢測能力達到國內先進水平，年檢測業務收入增長60%。

12.2 案例二：某高校材料學院的功能陶瓷介電性能研究

該研究團隊開發鈦酸鋇基功能陶瓷，用于多層陶瓷電容器（MLCC）介質材料，需要精確測量其介電性能與溫度、頻率的關系。使用本設備開展以下研究：

• 溫度特性測試：配合高低溫試驗箱，測試-50℃~150℃溫度范圍內陶瓷的ε與tgδ變化，發現材料在120℃附近出現tgδ峰值，對應鐵電-順電相變溫度，為MLCC的工作溫度范圍設計提供了關鍵數據；

• 頻率特性研究：利用設備的變頻功能，測試40Hz~70Hz頻率范圍內的介電性能，發現ε隨頻率升高略有下降，tgδ在50Hz處出現極小值，驗證了50Hz工頻測試的重要性；

• 摻雜改性研究：對比不同稀土元素摻雜的陶瓷試樣，通過tgδ數據篩選出摻雜鑭元素的試樣，其50Hz下的tgδ僅為0.0012，比未摻雜試樣降低40%，顯著提升了MLCC的能效。

  研究團隊基于測試數據發表SCI論文3篇，申請發明專利2項，開發的低損耗鈦酸鋇陶瓷材料已成功應用于某企業的高端MLCC產品中。

12.3 案例三：某第三方檢測機構的多領域檢測服務拓展

某第三方檢測機構原有業務主要集中在建筑材料檢測，難以滿足客戶對電子、電力材料介電性能的檢測需求。引入本設備后，實現了檢測能力的快速拓展：

• 依據GB/T 1409標準，新增了塑料、橡膠、陶瓷等固體絕緣材料的介電常數與介質損耗測試能力；

• 依據GB 5654標準，新增了絕緣油的介電性能檢測能力，成為省內少數能開展此項檢測的機構之一；

• 依據GB/T 1693標準，新增了橡膠密封件的介電性能檢測服務，吸引了多家石油化工企業客戶；

• 通過設備的外施高壓模式，拓展了高壓電纜、大型電容器的現場檢測業務，服務范圍覆蓋全省17個地市。

  設備投入使用一年來，新增檢測項目12項，通過CNAS擴項評審，年度檢測業務收入增長85%，其中介電性能檢測業務占比達40%，成為機構新的增長點。

十三、技術發展趨勢與設備適配性

隨著新材料技術與智能電網的發展，介電性能測試設備正朝著更高精度、更寬頻段、更強環境適應性、更智能化的方向演進。本設備的設計充分考慮了技術前瞻性，主要體現在以下方面：

寬頻段測試能力延伸：雖然當前設備專注于50Hz工頻測試，但其變頻電源架構支持頻段擴展。通過固件升級，可輕松實現20Hz~1kHz寬頻段測試，滿足不同頻率下介電性能研究的需求。例如，在新能源領域，風電、光伏逆變器的輸出頻率存在波動，寬頻段測試可評估材料在非工頻工況下的性能表現；在電子領域，高頻化是發展趨勢，寬頻段測試可為高頻電子材料的選型提供數據支撐。

多物理場耦合測試技術：設備預留了溫度、壓力、濕度等傳感器接口，未來可集成多物理場耦合測試功能，實現溫度-濕度-電場-應力多場作用下的介電性能測試。例如，在電動汽車電池包中，絕緣材料同時承受溫度循環、機械振動與電場作用，多場耦合測試可更真實地模擬實際工況，為材料選型提供更可靠的依據。

人工智能輔助分析：設備開放的RS232接口支持與AI平臺對接，研究人員可利用歷史測試數據訓練模型，實現材料介電性能與成分、工藝參數的關聯預測。例如，通過機器學習算法分析陶瓷配方與tgδ的關系，優化摻雜比例，縮短新材料研發周期；通過深度學習算法識別測試數據中的異常模式，實現設備故障的早期預警。

物聯網集成與遠程運維：內置的RS232接口可通過網關接入物聯網平臺，實現設備的遠程監控、故障診斷與預測性維護。例如，通過分析設備的運行數據（如高壓輸出穩定性、溫控精度、故障報警記錄），可提前預判部件老化趨勢，安排預防性維護，避免非計劃停機；通過遠程診斷功能，技術支持人員可實時查看設備狀態，指導用戶排查故障，提升服務響應速度。

綠色節能設計：設備采用開關電源與變頻電源技術，電源效率達85%以上，相比傳統線性電源節能30%。待機模式下功耗低于5W，符合綠色實驗室建設要求。高壓輸出模塊采用自適應功率調節技術，根據負載大小自動調整輸出功率，避免能源浪費。設備外殼采用可回收金屬材料，符合環保要求。

微型化與便攜式設計：隨著集成電路技術的發展，設備的核心模塊有望進一步微型化，未來可推出手持式或便攜式介損測試儀，重量降至5kg以下，適合野外作業與狹小空間檢測。同時，無線數據傳輸技術的應用將擺脫線纜束縛，提升現場測試的便捷性。本設備的8U機箱設計已為后續的微型化升級預留了空間，核心電路板的模塊化設計便于功能裁剪與集成。

十四、操作規范與安全注意事項

為保障操作人員安全與設備正常運行，需嚴格遵守以下規范：

安全操作：

• 測試電壓最高可達10kV，操作時嚴禁觸摸高壓輸出端、電極與試樣裸露部分，測試完成后需等待設備自動放電（通常需5-10秒）并確認“放電完成”提示后再取下試樣；

• 設備接地必須可靠，使用三芯電源插頭，接地電阻＜4Ω，嚴禁在無接地的情況下開機測試；

• 禁止在易燃易爆環境中使用，測試區域應配備干粉滅火器與二氧化碳滅火器，遠離易燃物品；

• 更換保險絲時需斷電操作，且必須使用相同規格（250V/2A）的延時保險絲，嚴禁用銅絲代替；

• 高壓測試時，設備周圍應設立警戒區域，懸掛“高壓危險”警示牌，無關人員不得靠近；

• 雷雨天氣嚴禁進行戶外高壓測試，防止雷擊損壞設備或造成人身傷害。

試樣安裝：

• 確保試樣與電極接觸良好，無氣泡或縫隙，對于易變形軟質材料，可適當增加接觸壓力，但避免過度擠壓導致試樣損壞；

• 對于液體試樣，使用專用測試池，注入量符合要求，避免溢出污染設備或引發短路；

• 粉體試樣需使用壓片模具制成規定厚度的試片，壓力控制在10MPa~20MPa，確保試片密度均勻；

• 高壓測試時，電極間距應符合安全要求，避免空氣擊穿產生電暈或電弧。

測試過程控制：

• 啟動測試前，務必檢查接線是否正確、接地是否可靠、試樣是否安裝到位，確認無誤后方可啟動；

• 測試過程中嚴禁觸碰任何接線部位，若發現異常（如冒煙、異響、異味），立即按下急停按鈕，切斷電源；

• 升壓過程應緩慢進行，避免電壓突變對試樣造成沖擊，設備支持1V步進調節，可手動控制升壓速率；

• 測試數據出現異常時，應立即停止測試，排查原因（如試樣擊穿、接線松動、干擾過大等），排除故障后再重新測試；

• 長時間連續測試時，應注意設備散熱，環境溫度超過35℃時建議每測試2小時停機休息15分鐘。

數據處理與存儲：

• 測試數據需記錄環境條件（溫度、濕度）、測試條件（電壓、頻率、模式）與試樣信息（名稱、編號、尺寸、制備日期），確保數據可追溯；

• 異常數據（如突然跳變或超出預期范圍）應復測確認，排除干擾因素后再記錄，不得隨意舍棄異常值；

• 定期備份測試數據，重要實驗結果建議同時保存紙質記錄與電子備份，電子備份應存儲在多個位置（如電腦硬盤、移動硬盤、云端）；

• 測試報告需經審核簽字后方可生效，報告中的數據應與原始記錄一致，不得隨意涂改。

長期停用維護：

• 若設備超過3個月不使用，應每月通電一次（每次不少于2小時），防止電容老化與電路受潮；

• 取出測試電極、高壓線纜、U盤等附件，單獨存放于干燥箱中，避免受潮腐蝕；

• 用防塵罩覆蓋設備，避免灰塵積累，特別是通風口與接口部位需保持暢通；

• 再次啟用前，需進行全面的性能檢查：包括外觀檢查、接地檢查、高壓絕緣測試、校準核查等，確保設備性能正常后再投入使用。

十五、結語

介電常數與介質損耗角正切作為絕緣材料與電子元件的核心性能指標，其測試數據的準確性直接關系到電力設備安全運行、電子產品性能優劣與新材料研發成敗。本50Hz工頻介電常數介質損耗測試儀嚴格遵循GB/T 1409標準要求，融合變頻電源技術、單片機控制與數字化處理架構，實現了全自動、高精度、抗干擾的介電性能測試，測試結果直接顯示Cx、tgδ、ε三項核心指標，無需人工換算，大幅提升了測試效率與數據可靠性。

從電力變壓器的絕緣監督到電子薄膜材料的研發，從高壓電纜的現場檢測到電容器生產線的在線質控，該設備已在眾多領域展現出實用價值。其50Hz工頻鎖定的設計，確保了測試數據與國內工頻設備實際運行工況的一致性；寬電壓輸出與雙模式測量架構，覆蓋了從低壓電子元件到高壓電力設備的全場景測試需求；開放的接口與標準化的數據格式，為接入智能實驗室與工業互聯網奠定了基礎。

隨著新材料、新能源、智能電網等領域的快速發展，對介電性能測試的需求將持續增長。本設備憑借其扎實的技術基礎、靈活的擴展能力與良好的性價比，將在未來較長時期內保持技術適用性。通過規范的操作、定期的維護與合理的應用，設備能夠長期穩定運行，為材料性能評價、產品質量控制與設備狀態評估提供持續可靠的數據支撐，助力各行業提升技術水平與市場競爭力。在綠色發展與數字化轉型的時代背景下，該設備以其節能設計與信息化集成能力，也將為構建高效、低碳、智能的檢測體系貢獻力量。
