一、設備概述與技術背景

在橡膠材料的研發與生產過程中，介電常數（ε）與介質損耗角正切（tanδ）是兩項關鍵的物理性能指標。對于絕緣橡膠制品，如電纜護套、高壓絕緣子傘裙、電氣絕緣墊片等，較低的介質損耗意味著在交變電場下發熱量少，能有效延緩材料熱氧老化進程，延長使用壽命。而對于導電橡膠、抗靜電橡膠及電磁屏蔽橡膠，介電性能則直接關聯其電荷耗散能力與屏蔽效能。特別是在高頻應用場景下，如5G基站天線罩、雷達隱身涂層、高頻連接器密封件等，橡膠的介電性能會隨著頻率發生顯著變化，傳統的工頻測試方法已無法滿足評估需求。

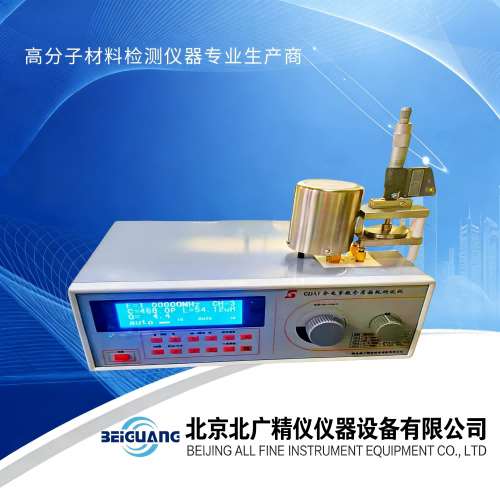

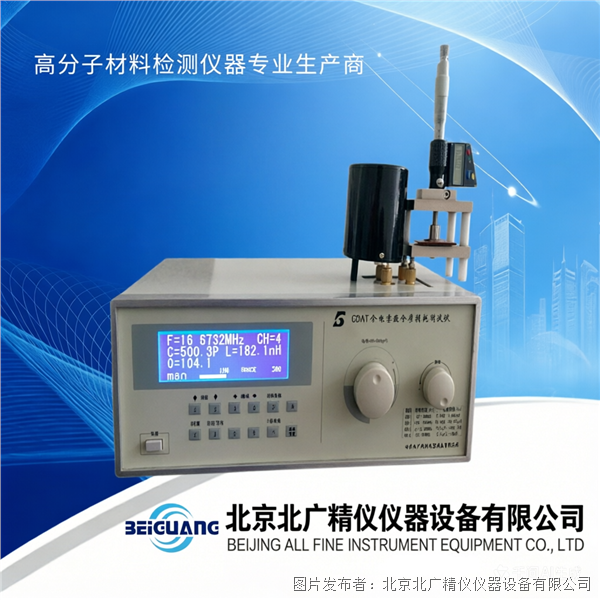

GB/T 1409-2006《固體絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》為橡膠材料的高頻介電性能測試提供了標準依據。然而，常規的LCR表或阻抗分析儀在高頻段測試時，容易受到引線電感、分布電容及邊緣效應的干擾，導致測試數據失真。橡膠介電常數介質損耗測試儀GDAT-A正是基于這一行業痛點開發，采用高頻諧振法（Q表法）原理，通過精密的機械測微結構與先進的DDS信號合成技術相結合，能夠在10kHz至160MHz的寬頻范圍內，精準測量橡膠材料的介電常數與介質損耗。橡膠介電常數介質損耗測試儀GDAT-A不僅適用于硬質橡膠，更針對軟質橡膠、彈性體、硅橡膠等易形變材料的特性進行了結構優化，是橡膠材料研發實驗室、質檢機構及生產企業不可或缺的高頻電性能檢測工具。

二、核心性能參數

信號源與頻率特性

信號源類型：DDS數字合成信號源

頻率范圍：10kHz-70MHz；10kHz-100MHz；100kHz-160MHz（多檔位可選）

型號頻率指示誤差：1×10??±1

Q值測量性能

Q值測量范圍：2~1023

Q值量程分檔：30、100、300、1000，支持自動換檔或手動換檔

Q值合格指示預置功能范圍：5~1000

具備Q值自動鎖定功能，無需人工搜索諧振點

電感測量范圍

4.5nH-10mH；160MHz檔位下可達1nH-140mH

電容測量性能

電容直接測量范圍：1~460pF；160MHz檔位下可達1pF-25μF

主電容調節范圍：30~540pF；160MHz檔位下為17-240pF

電容準確度：150pF以下±1.5pF；150pF以上±1%

物理規格與環境適應性

平板電容器極片尺寸：Φ25.4mm / Φ50mm

極片間距可調范圍和分辨率：≥10mm，±0.01mm

圓筒電容器電容量線性：0.33pF/mm±0.05pF

圓筒電容器長度可調范圍和分辨率：≥0~20mm，±0.01mm

夾具插頭間距：25mm±1mm

夾具損耗角正切值：≤4×10??（1MHz時）

數顯電極配置：支持微米級位移讀數

工作環境：溫度0℃~+40℃，相對濕度<80%

電源要求：220V±22V，50Hz±2.5Hz

消耗功率：約25W

凈重：約7kg

外型尺寸：380mm×132mm×280mm（長×寬×高）

系統配置

測試主機一臺

標準電感一套

專用測試夾具一套（含平板電容器、圓筒電容器、數顯微測裝置）

三、測試原理與橡膠材料的適配性

GDAT-A采用高頻諧振法（Q表法）進行測量，其核心原理是利用LC串聯諧振回路。儀器內部的標準電感與被測試樣形成的電容構成諧振回路，通過調節信號源頻率或回路電容，使回路達到諧振狀態。此時，回路的諧振頻率與Q值包含了試樣的全部介電信息。

針對橡膠材料的特殊性，該測試方法具有獨特的優勢。橡膠屬于粘彈性材料，硬度跨度大，從極軟的凝膠到堅硬的硬橡膠均有應用。傳統的平行板電極測試法，若施加壓力過大，會導致軟質橡膠產生不可逆的壓縮形變，改變其密度與厚度，進而引起介電常數的測量誤差。GDAT-A配備的平板電容器采用高精度彈簧加載機構與微米級測微桿，操作人員可以精確控制極片對試樣的接觸壓力，既能保證電極與橡膠表面的良好接觸，又能避免對軟質試樣造成過度擠壓。

此外，橡膠材料多為不良導體或半導電體，表面可能存在微小的凹凸不平或脫模劑殘留。設備配套的圓筒電容器作為線性可變電容器，其分辨率高達0.0033pF。在測試過程中，通過對比放入試樣前后的諧振點變化及圓筒電容器的刻度變化，能夠有效扣除接觸電阻、引線電感及邊緣效應的影響，從而換算出真實的介電常數與介質損耗。這種差分測量法特別適合表面狀態復雜的橡膠試樣，如帶有織物增強層的橡膠板材、表面壓花的功能性橡膠制品等。

四、高頻測試在橡膠工業中的核心價值

在橡膠工業中，引入高頻介電測試并非單純追求技術指標的先進性，而是由實際應用場景驅動的必然需求。

首先是高頻通信領域的應用。隨著5G/6G通信技術的發展，橡膠材料被廣泛用于制作基站天線的透波罩、射頻連接器的絕緣介質以及手機終端的密封件。在這些高頻電磁場環境中，橡膠的介電常數決定了信號的傳輸速度與波長，而介質損耗則決定了信號的衰減程度。例如，用于天線罩的硅橡膠，要求在10GHz頻率下具有較低的介電常數（接近空氣）和極低的介質損耗，以減少對信號傳輸的阻礙。GDAT-A高達160MHz的測試頻率，雖然不及微波頻段，但足以通過介電弛豫譜的分析，預測材料在更高頻段的性能趨勢，為配方設計提供關鍵數據。

其次是橡膠老化與硫化程度的無損檢測。橡膠在硫化過程中，分子鏈從線性結構交聯成立體網狀結構，其介電性能會發生規律性變化。未硫化膠的極性基團活動自由，介電損耗較大；隨著硫化程度的加深，分子鏈運動受限，介電常數和損耗通常會下降并趨于穩定。通過GDAT-A在不同頻率下監測橡膠的tanδ值，可以快速判斷橡膠的硫化終點，或者在不破壞成品的情況下，評估其內部硫化均勻性。同樣，橡膠在熱氧老化、臭氧老化或疲勞老化過程中，分子鏈的斷裂與交聯重組也會引起介電性能的改變，高頻Q值的變化往往比力學性能的衰減更早顯現，因此可作為早期老化預警的指標。

再者是導電與抗靜電橡膠的質量控制。對于炭黑或石墨烯填充的導電橡膠，其滲流閾值附近的介電性能變化極為敏感。在高頻電場下，填料粒子的極化與界面極化效應顯著，通過測試介電常數隨頻率的變化曲線，可以分析填料在橡膠基體中的分散狀態、團聚情況以及界面結合強度。這對于控制電磁屏蔽橡膠的屏蔽效能、抗靜電橡膠的電荷耗散速率具有重要意義。

五、設備結構與機械精度保障

GDAT-A之所以能在高頻段保持穩定的測試性能，得益于其精密的機械結構設計。測試裝置主要由兩只高精度的測微電容器組成：平板電容器與圓筒電容器。

平板電容器主要用于夾持試樣，其極片采用高光潔度的金屬材料制成，提供Φ25.4mm和Φ50mm兩種規格。小極片適用于一般橡膠試樣，大極片則有助于減小邊緣效應，提高測試精度。極片間距的調節依靠分辨率為0.01mm的測微桿實現，調節范圍超過10mm，能夠容納不同厚度的橡膠試片，包括較厚的橡膠墊或帶有波紋的密封件。為了防止機械振動對高頻測試的影響，整個測微系統安裝在厚重的基座上，確保在調節間距時極片的平行度誤差不超過0.02mm。極片的平行度對于保證電場的均勻性至關重要，不均勻的電場會導致介質損耗測試值偏大。

圓筒電容器是本儀器的核心傳感部件，它是一只分辨率高達0.0033pF的線性可變電容器。其軸和軸的同心度誤差嚴格控制在0.1mm以內，確保電容量與位移量呈嚴格的線性關系（0.33pF/mm±0.05pF）。在測試過程中，圓筒電容器并不夾持試樣，而是作為標準變量參與諧振平衡。通過讀取其刻度的變化量，可以反演出試樣的電容變化，進而計算出介電常數。這種機械式的標準量具受溫度漂移的影響較小，長期穩定性優于純電子式的電容橋。

此外，設備還配備了數顯微測量裝置，可以直接在數字屏幕上讀取電極間距，避免了傳統刻度線讀數的人為視差。夾具的整體損耗角正切值在1MHz時控制在4×10??以內，這意味著在測試低損耗橡膠（如某些特種硅橡膠）時，夾具本身的損耗對測試結果的影響微乎其微，保證了測試的準確性。

六、操作規范與試樣制備

為了確保測試數據的重復性與有效性，操作人員需遵循嚴格的試樣制備與操作流程。

試樣制備要求：

1. 幾何尺寸：推薦試樣為圓形薄片，直徑應略大于平板電容器極片直徑（如Φ50mm或Φ30mm），厚度建議在1mm至5mm之間。厚度過小會增加測量誤差，厚度過大則可能超出平板電容器的調節范圍或導致電場不均勻。

2. 表面處理：試樣表面應平整、光滑、潔凈。不得有氣泡、裂紋、褶皺或明顯的雜質。對于新硫化的橡膠試樣，需清除表面的脫模劑、油污或隔離粉，可用無水乙醇輕輕擦拭并晾干。注意，對于某些不耐溶劑的橡膠（如丁腈橡膠），應避免長時間浸泡。

3. 厚度均勻性：試樣各點厚度差應小于±0.01mm。由于橡膠具有彈性，測量厚度時需在輕微壓力下讀取數值，建議使用精度為0.001mm的數顯千分尺，在試樣上至少選取3個不同位置測量，取平均值作為計算厚度。

4. 預處理：橡膠是高分子聚合物，對溫度和濕度敏感。測試前，試樣應在標準實驗室環境（溫度23±2℃，相對濕度50±5%）下放置至少24小時，以消除加工過程中產生的內應力和環境溫濕度的影響。

操作流程簡述：

1. 開機預熱：接通電源，開啟儀器，預熱15-30分鐘，使內部電子元件達到熱穩定狀態。

2. 夾具校準：不放置試樣，調節平板電容器極片間距至標準厚度（如2mm），記錄此時的Q值和主電容讀數（C1）。

3. 裝夾試樣：抬起平板電容器上極片，將橡膠試樣平穩放入下極片上，緩慢放下上極片，直至剛好接觸試樣表面（以千分尺讀數變化為準），切勿用力壓實。

4. 諧振點搜索：選擇測試頻率，調節圓筒電容器或信號頻率，使回路發生諧振，記錄此時的Q值（Q2）和主電容讀數（C2）。

5. 數據計算：儀器內置微處理器可根據公式自動計算，或者根據記錄的電容量變化（ΔC = C2 - C1）和Q值變化，結合試樣厚度與電極面積，計算出介電常數ε和介質損耗角正切tanδ。GDAT-A支持自動鎖定Q值，無需人工反復調節尋找最大值，簡化了操作。

七、典型應用案例分析

7.1 硅橡膠絕緣子憎水性評估

某電力設備企業研發復合絕緣子用硅橡膠傘裙材料。硅橡膠的介電性能直接影響其耐污閃能力。技術人員使用GDAT-A在50kHz至10MHz頻率范圍內測試不同配方硅橡膠的tanδ值。研究發現，隨著填料（如氫氧化鋁）含量的增加，tanδ呈現先降后升的趨勢。通過在1MHz頻率下監測tanδ的變化，成功篩選出既具有良好力學性能又具備低介電損耗的配方，有效提高了絕緣子在潮濕環境下的抗閃絡能力。測試過程中，利用設備的微米級測微功能，有效控制了軟質硅橡膠的壓縮量，保證了數據的重復性。

7.2 丁基橡膠阻尼材料性能表征

丁基橡膠因其優異的氣密性和阻尼性能，廣泛用于減震降噪領域。某研究院利用GDAT-A研究丁基橡膠的阻尼機理。他們在100kHz至1MHz范圍內測試了不同溫度下橡膠的損耗因子（tanδ）。測試結果顯示，tanδ在該頻率范圍內出現一個明顯的峰值，對應著橡膠的玻璃化轉變區。通過對比不同增塑劑含量的試樣，發現峰值頻率和幅度隨配方變化顯著。這些數據為丁基橡膠在汽車減震件、建筑隔震支座中的應用提供了重要的頻率設計依據。

7.3 導電炭黑/天然橡膠復合材料的滲流行為研究

某高校材料學院研究導電炭黑填充天然橡膠的導電網絡形成機制。使用GDAT-A在10kHz至50MHz頻率下測試復合材料的介電性能。結果發現，當炭黑含量接近滲流閾值時，復合材料的介電常數在低頻下急劇增大，而在高頻下變化平緩，表現出典型的界面極化特征。同時，介質損耗角正切在滲流閾值附近出現極大值。通過分析介電常數隨頻率的變化譜圖，研究人員成功計算了導電粒子的界面極化松弛時間，揭示了導電網絡的形成動力學過程。

7.4 EPDM絕熱材料燒蝕性能評估

在固體火箭發動機襯層材料中，EPDM（三元乙丙橡膠）常被用作絕熱層。評估其燒蝕后的性能變化至關重要。科研人員利用GDAT-A對未燒蝕和燒蝕后的EPDM試樣進行高頻介電測試。結果表明，燒蝕后材料因形成碳化層，其介電常數顯著升高，介質損耗也大幅增加。通過建立介電性能與燒蝕深度、碳化程度的對應關系，開發了一種基于高頻介電法的無損檢測手段，用于快速評估火箭發動機絕熱層的燒蝕剩余厚度。

八、設備維護與精密保養

GDAT-A屬于精密機電一體化儀器，其機械測微系統的精度直接決定了測試結果的可靠性。因此，日常的維護保養尤為重要。

環境要求：儀器應放置在穩固、防震的工作臺上，避免陽光直射和氣流直接吹拂。環境應保持清潔、干燥，嚴禁在有腐蝕性氣體（如酸霧、氯氣）或高粉塵的環境中使用。長期不用時，應蓋上防塵罩。

機械部件保養：

1. 測微螺桿：平板電容器和圓筒電容器的測微螺桿是核心精密部件。使用一段時間后，可能會在螺紋間積聚橡膠碎屑或灰塵。建議定期（每3-6個月）用干凈的軟毛刷清理，并滴入少量鐘表油或專用精密儀器潤滑油，以保持調節順滑。嚴禁使用粘稠度大的機油，以免吸附灰塵。

2. 電極極片：平板電容器的極片表面應保持光潔。若有橡膠殘留或氧化層，可用高級繪圖橡皮擦拭，或用無水乙醇蘸脫脂棉輕輕擦洗。嚴禁用硬物刮擦，以免破壞表面平整度。若極片表面出現難以去除的劃痕，應及時聯系廠家更換，以免影響電場均勻性。

3. 同軸連接器：夾具與主機連接的插頭（間距25mm±1mm）應保持清潔，插拔時應握住插頭本體，不要拉扯電纜。如有氧化，可用橡皮擦干凈。

電氣性能核查：

建議每年對儀器進行一次全面的性能核查。可以使用標準電容樣塊（如云母片或聚四氟乙烯標準樣）進行測試，對比測量值與標準值的偏差。如果發現Q值讀數漂移較大或頻率指示失準，應停止使用，并送交專業計量機構進行校準。用戶不得擅自拆開主機外殼，以免破壞內部高頻回路的屏蔽與匹配。

九、與工頻及其他測試方法的對比

在橡膠介電性能測試領域，除了GDAT-A采用的高頻諧振法，常見的還有工頻電橋法（如BQS-37A）和自動阻抗分析法（如LCR表）。三者各有側重，適用場景不同。

與工頻電橋法（BQS-37A）對比：

工頻電橋法主要在50Hz頻率下測試，操作相對簡單，成本較低，適合對低壓、工頻環境下使用的絕緣橡膠進行常規質檢。然而，橡膠的介電性能具有明顯的頻散特性，50Hz下的數據無法反映其在高頻下的表現。例如，某些橡膠在工頻下損耗很小，但在MHz頻段損耗劇增。GDAT-A覆蓋了從10kHz到160MHz的寬頻范圍，能夠揭示橡膠的介電弛豫過程，對于研發高頻應用橡膠材料具有不可替代的作用。此外，諧振法在測量低損耗材料時，其Q值讀數的靈敏度通常高于電橋法。

與自動阻抗分析法（LCR表）對比：

現代高檔LCR表也能在高頻（如100MHz）下工作，且具有自動化程度高、操作簡便的優點。但是，LCR表通常采用固定結構的測試夾具，對于橡膠這種需要精確控制電極間距、且易受接觸壓力影響的軟材料，往往難以獲得準確結果。GDAT-A的機械測微結構允許操作人員精確控制極片間距和壓力，其專用的平板電容器設計更適合橡膠試樣的物理特性。此外，在超高阻抗（低損耗）測量時，LCR表容易受到線纜寄生參數的影響，而GDAT-A通過差分測量原理（利用圓筒電容器），在一定程度上抵消了這些寄生參數的干擾，測量穩定性更好。

總結：對于只需要進行出廠合格判定的常規橡膠制品，工頻電橋可能已足夠；對于需要進行材料研發、高頻應用評估或深度質量分析的場合，GDAT-A提供的寬頻測試能力與機械精度具有明顯優勢。

十、技術延展與未來發展趨勢

隨著新材料技術的不斷進步，橡膠介電性能測試技術也在向更深層次發展。GDAT-A的設計理念為未來的技術升級預留了空間。

寬溫帶測試拓展：目前的GDAT-A主要在室溫下工作。然而，橡膠作為高分子材料，其玻璃化轉變、結晶等過程對溫度極其敏感。未來可通過將平板電容器集成在溫控腔內，實現-60℃至+200℃寬溫帶下的介電測試。這將有助于研究橡膠在極端環境下的介電性能，服務于航空航天、極地科考等特殊領域的材料研發。

動態力學協同測試：橡膠的介質損耗角正切（tanδ）與動態力學分析（DMA）中的損耗因子（tanδ）在物理本質上密切相關，均反映了材料的粘彈性阻尼。未來可開發將介電測試與動態力學測試相結合的設備，在施加交變電場的同時施加機械振動，研究力-電耦合場下橡膠的性能變化。這對于開發智能輪胎、自適應減震橡膠等高端產品具有重要意義。

多頻段一體化：雖然GDAT-A覆蓋了高頻段，但低頻段（如0.1Hz-10kHz）的測試對于研究離子導電、電極極化等現象同樣重要。未來的發展趨勢是將超低頻、工頻、高頻測試功能集成于單一平臺，實現從準靜態到射頻的全頻譜覆蓋，為用戶提供材料介電行為的全景視圖。

智能化數據分析：當前的GDAT-A主要提供原始測試數據。未來可配套開發專業的分析軟件，內置多種介電模型（如Cole-Cole模型、Havriliak-Negami模型），能夠自動擬合測試數據，提取出松弛時間、直流電導率、界面極化強度等深層次物理參數，輔助科研人員更深入地理解橡膠的微觀結構與宏觀性能的關聯。

十一、常見故障排查與解決方案

在使用GDAT-A過程中，可能會遇到一些常見的技術問題，掌握基本的排查方法有助于提高工作效率。

1. 開機無顯示或顯示異常：首先檢查電源連接是否牢固，保險絲是否熔斷。確認工作環境電壓是否在220V±22V范圍內。如果電壓波動過大，建議配備穩壓電源。若排除電源問題，可能是內部電路故障，需聯系專業維修人員。

2. Q值讀數不穩定或無法調諧：檢查夾具與主機之間的連接電纜是否插緊，插頭是否有氧化或污垢。檢查平板電容器極片間是否有異物（如橡膠碎屑、毛發）。調節測微桿，觀察極片是否平行移動，有無卡滯現象。若極片間距過小，可能導致極間短路，Q值會突然下降。確保試樣表面清潔干燥，無導電污染物。

3. 測試數據重復性差的：這是橡膠測試中最常見的問題。首先確認試樣厚度測量是否準確，橡膠具有彈性，測量厚度時必須施加輕微的恒定壓力。其次，檢查每次裝夾試樣時，電極的壓力是否一致。建議使用數顯千分尺輔助定位。再者，確認環境溫濕度是否穩定，橡膠吸濕后介電性能會顯著變化。最后，檢查極片的平行度，長期使用后極片可能發生傾斜，需進行校準。

4. 頻率指示失準：如果懷疑頻率指示有誤，可使用標準頻率計監測儀器的信號輸出。若偏差超出1×10??±1的范圍，可能是內部晶振老化，需送修校準。

5. 電容讀數漂移：檢查圓筒電容器的測微螺桿是否松動，其線性度是否發生變化。可定期使用精密電容電橋對圓筒電容器進行多點校準（如每隔1mm測量一點電容值），繪制校準曲線，在數據處理時進行修正。

十二、行業應用與客戶群體分析

GDAT-A憑借其優異的高頻測試性能與機械精度，在橡膠及相關行業積累了廣泛的用戶基礎。根據公開資料，其典型客戶群體涵蓋了從基礎研究到工業生產的各個環節。

高等院校與科研院所：如清華大學材料系、北京理工大學、華南理工大學、四川大學、西安交通大學、中國科學院上海硅酸鹽研究所等。這些機構主要利用GDAT-A進行前沿材料科學研究，如新型導電橡膠、納米復合材料、生物彈性體等的介電性能表征，發表高水平學術論文，培養專業人才。

電線電纜與絕緣材料企業：如浙江正泰電氣、河南金水電纜集團、安徽銅峰電子、南京電氣集團等。這些企業使用GDAT-A對電纜絕緣層、護套橡膠料進行高頻介電性能檢測，確保產品在高頻傳輸環境下的安全性與穩定性，滿足國家電網、通信行業的標準要求。

橡膠制品與密封件企業：如廣州奧翼電子科技、廣東銀禧科技、成都盛宇科技、保定風帆美新蓄電池等。這些企業利用該設備監控橡膠混煉膠的質量，優化硫化工藝，開發具有特定介電性能的密封、減震、隔音產品。

質檢與計量機構：如深圳質檢院、廣東產品質量監督研究所、佛山市質量計量監督檢測中心、諸城質量檢驗監督所等。這些機構將GDAT-A作為法定檢測工具，承擔政府監督抽查、企業委托檢驗、仲裁檢驗等任務，為社會提供公正、準確的檢測數據。

特種化工與新材料企業：如北京航天凱恩化工、山東德創環保科技、江蘇矽時代材料科技等。這些企業專注于特種橡膠、功能高分子材料的研發與生產，GDAT-A是其進行配方篩選、工藝優化、產品定型的關鍵設備。

這些客戶的廣泛應用案例證明，GDAT-A已經成為橡膠及相關行業高頻介電性能檢測的重要工具，其測試數據的權威性得到了行業的普遍認可。

十三、橡膠材料介電譜的解讀方法

獲得GDAT-A的測試數據僅僅是第一步，如何正確解讀介電譜，從中提取有價值的物理信息，才是材料研究的關鍵。橡膠的介電譜通常包括介電常數（ε'）隨頻率的變化曲線、介質損耗角正切（tanδ）隨頻率的變化曲線，以及復平面圖（如Cole-Cole圖）。

介電常數譜（ε'-f曲線）：橡膠的介電常數通常隨頻率升高而下降。在低頻段，偶極子能夠跟上電場的快速變化，極化充分，ε'較大；隨著頻率升高，偶極子的轉向逐漸滯后于電場變化，極化不完全，ε'逐漸減小，這種現象稱為介電色散。如果在某個頻率區間ε'急劇下降，通常對應著一個介電弛豫過程，可能與橡膠的某種分子運動模式（如側基轉動、鏈段運動）相關。通過擬合ε'隨頻率的變化，可以計算出該弛豫過程的松弛時間分布。

介質損耗譜（tanδ-f曲線）：tanδ譜通常呈現一個或多個損耗峰。每個損耗峰對應一個特定的弛豫過程。例如，在低溫或高頻區出現的峰通常與側基或小鏈段的局部運動有關；而在高溫或低頻區出現的峰則通常與鏈段的運動（玻璃化轉變）有關。對于填充型導電橡膠，在低頻區可能出現一個巨大的損耗峰，這是由空間電荷極化（Maxwell-Wagner-Sillars效應）引起的，反映了填料與基體界面的極化行為。通過分析損耗峰的位置、形狀和強度，可以判斷橡膠的玻璃化轉變溫度、交聯密度、填料分散性等。

復平面圖：將ε'對ε''（介電損耗）作圖，理想的Debye弛豫會得到一個半圓（Cole-Cole圖）。但實際橡膠材料往往表現為壓扁的半圓或斜線，這反映了松弛時間的分布。通過擬合Cole-Cole圖，可以得到靜態介電常數、光頻介電常數以及松弛時間分布參數，這些信息對于建立橡膠的介電模型至關重要。

掌握這些解讀方法，能夠幫助研發人員從GDAT-A的測試數據中洞察橡膠微觀結構與宏觀性能的內在聯系，從而指導新材料的分子設計與配方優化。

十四、安全操作規程與注意事項

盡管GDAT-A的輸出電壓通常較低，但在高頻高壓測試回路中仍存在潛在風險，且精密儀器的操作不當可能導致設備損壞。因此，必須嚴格遵守安全操作規程。

電氣安全：

1. 儀器必須良好接地。使用三芯電源插頭，確保地線連接可靠。

2. 在連接或拆卸測試夾具時，必須先關閉主機電源。雖然輸出電壓不高，但高頻電流仍可能造成不適或損壞敏感元件。

3. 禁止在潮濕環境或手濕的情況下操作儀器，防止觸電或短路。

4. 測試過程中，禁止觸摸平板電容器的極片，以免引入人體感應或造成電極短路。

機械安全：

1. 調節測微桿時，應緩慢旋轉，避免用力過猛導致螺紋滑絲或極片碰撞。

2. 當極片間距接近零時（空測或放入極薄試樣時），務必格外小心，防止上下極片硬性接觸，造成極片表面劃傷或測微機構損壞。

3. 取放試樣時，應輕拿輕放，避免試樣邊緣磕碰極片表面。

4. 不要隨意拆卸夾具的任何部件，特別是保證平行度和同心度的調節螺絲。如需清潔或維護，應在專業人員指導下進行。

化學安全：

1. 測試橡膠試樣時，若使用有機溶劑（如乙醇）清潔試樣或電極，應在通風良好的環境下進行，遠離明火。

2. 某些橡膠材料（如氯丁橡膠）可能含有對人體有害的成分，操作時應避免直接接觸皮膚，必要時佩戴手套。

3. 廢棄的橡膠試樣應按實驗室廢棄物處理規定處置，不得隨意丟棄。

數據安全：

1. 測試數據應及時記錄或保存。雖然儀器具有一定的存儲功能，但重要的實驗數據建議另行備份。

2. 建立完整的測試檔案，包括試樣信息（名稱、批號、配方、硫化條件）、測試條件（溫度、濕度、頻率、電極間距）和測試結果。詳細的記錄是進行數據追溯和對比分析的基礎。

十五、結語

橡膠材料的介電性能是連接其微觀分子結構與宏觀電學功能的橋梁。在高頻電子技術日新月異的今天，對橡膠材料在高頻電場下的行為認知變得愈發重要。GDAT-A型橡膠介電常數介質損耗測試儀，依托高頻諧振法原理，憑借其精密的機械測微系統、寬頻帶的信號激勵源以及高靈敏度的Q值檢測能力，為橡膠行業提供了一把探索高頻介電世界的精準標尺。

從基礎理論研究到工業化生產質控，從傳統絕緣橡膠到新型智能彈性體，GDAT-A的應用貫穿了橡膠材料發展的全生命周期。它不僅能夠幫助科研人員揭示橡膠老化的微觀機制、優化導電網絡的構建策略，還能協助工程師篩選出性能優異的配方、監控生產工藝的穩定性。通過遵循規范的操作流程，實施科學的維護保養，并深入理解介電譜背后的物理內涵，用戶能夠最大限度地發揮GDAT-A的性能潛力，獲取可信賴的測試數據。

展望未來，隨著橡膠材料向高性能化、多功能化、智能化方向發展，對介電測試技術的要求也將不斷提高。GDAT-A所代表的精密機械與電子技術相結合的路線，將繼續在橡膠材料表征領域發揮重要作用，并隨著技術的進步不斷演化，為推動我國橡膠工業的技術進步與創新貢獻力量。
