在高分子薄膜廣泛應用于新能源、電子電工、光伏等領域的背景下，薄膜的電弱點缺陷（如針孔、導電雜質、厚度偏薄點等）直接影響產品的使用安全性與壽命。例如在鋰離子電池中，隔膜的微孔結構若存在電弱點，可能引發內短路導致電池失效；光伏背板用聚酯薄膜若存在電弱點，可能在戶外高電壓環境下發生擊穿漏電。針對這類檢測需求，計算機控制電弱點試驗機采用無觸點勻速升壓技術，替代傳統機械傳動調壓的老式設備，實現升壓速率可調、電壓測量精度控制在百分之1以內，大幅降低升壓波動帶來的測量誤差，保障數據穩定性。設備支持按薄膜實際使用寬度開展測試，無須將膜分切成小卷，免除分切過程引入的外來干擾，測試數據能真實反映薄膜的質量水平，兼具可靠性、耐用性與運行穩定性。測試過程采用電子技術全自動控制，遇到電弱點時電壓切斷動作迅速，擊穿電流在0至40毫安范圍內連續可調，復現性良好。同時設備配備多重安全保護設計，充分考慮操作人員與設備的安全性，適用于各類絕緣薄膜的電弱點批量篩查與質量管控。

一、設備概述

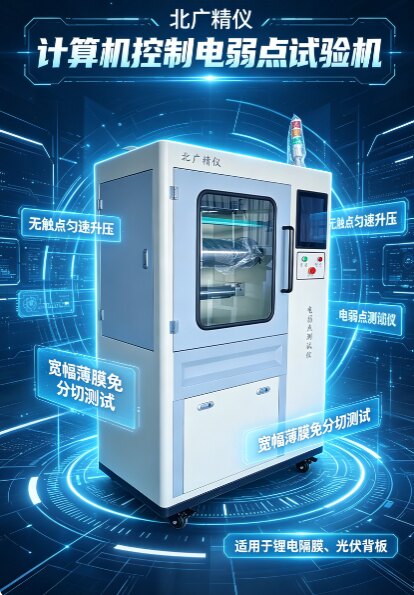

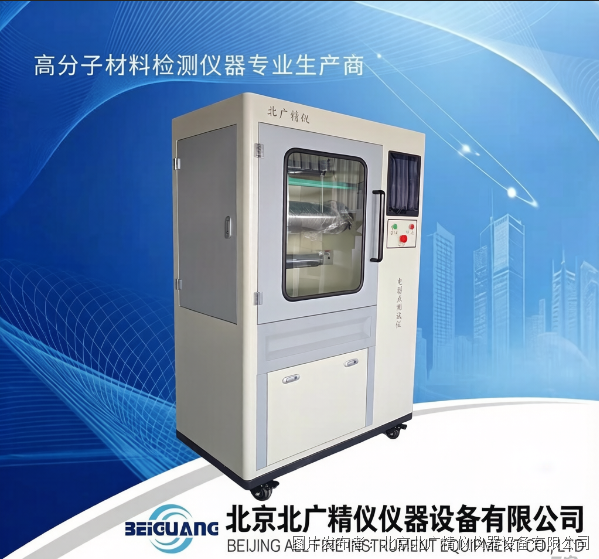

計算機控制電弱點試驗機是面向高分子薄膜電性能缺陷檢測開發的專用設備，核心設計圍繞電弱點的精準識別與測試效率提升展開。相較于采用機械傳動調壓的老式設備，該設備采用無觸點勻速升壓方案，避免了機械觸點磨損、電弧放電等問題，升壓過程平穩可控，升壓速率可根據薄膜材質、厚度靈活調整，適配不同場景的測試需求。電壓測量模塊采用高精度采樣電路，測量誤差控制在百分之1以內，有效降低外界干擾對測試結果的影響，保障數據的重復性與可比性。

設備采用全流程計算機控制設計，所有測試參數均通過軟件界面設置，無需人工調節機械旋鈕，減少人為操作誤差。測試過程中，計算機實時采集電壓、電流、薄膜走帶位置等數據，遇到電弱點時自動記錄缺陷位置、擊穿電壓、擊穿電流等信息，并同步切斷高壓回路，動作響應速度快，避免缺陷點擴大。設備支持整幅寬度薄膜的直接測試，最大可適配1000毫米寬的樣品，無需分切即可完成全寬度掃描，既提升了檢測效率，也避免了分切過程中劃痕、褶皺、污染等外來因素對測試結果的干擾。

從設計定位來看，該設備兼顧了實驗室研發與工業批量檢測的需求：在研發場景中，可用于新型薄膜材料的電弱點閾值研究，通過調節升壓速率、保護電流等參數，分析不同工藝條件下薄膜的耐電壓性能；在量產場景中，可用于成卷薄膜的在線或離線抽檢，快速識別不合格品，為生產工藝調整提供數據支撐。設備運行穩定性強，核心電子元件采用工業級選型，可適應長時間的連續測試工作，滿足工業化檢測的效率要求。

二、適用場景

計算機控制電弱點試驗機的適用范圍覆蓋多類高分子絕緣薄膜的檢測，尤其在新能源與電子領域的應用場景中具有突出優勢：

（一）鋰電隔膜電弱點檢測

鋰離子電池用聚乙烯、聚丙烯微孔隔膜是電池的核心組件之一，其電弱點數量直接決定電池的安全性能。傳統檢測方法需要將1米寬的成卷隔膜分切成300毫米左右的小卷，分切過程容易引入新的劃痕或褶皺，導致測試結果失真。該設備支持整幅寬度隔膜的直接測試，無需分切，測試電壓可根據隔膜的材質與厚度設置為直流1000至3000伏，膜移動速度設置為3至6米每分鐘，保護電流設置為5至15毫安，可精準識別出隔膜表面的針孔、雜質等電弱點，測試結果真實反映隔膜的實際質量水平，為鋰電生產企業的原材料入廠檢驗、過程質量控制提供可靠依據。

（二）光伏背板聚酯薄膜檢測

光伏背板用聚酯薄膜需要長期耐受戶外高電壓、紫外線照射與溫差變化，電弱點是導致背板擊穿漏電的主要誘因。該設備可直接測試1000毫米寬的光伏基膜，測試電壓可設置為交流3000至6000伏，模擬戶外實際運行中的電壓環境，升壓速率設置為100至200伏每秒，可檢測出薄膜內部的生產缺陷，如擠出過程中的雜質混入、拉伸過程中的厚度不均等。測試完成后，計算機自動生成電弱點的位置分布圖，幫助企業定位生產工藝中的問題，如模頭堵塞、冷卻輥劃痕等，提升產品良率。

（三）電容用聚酯薄膜檢測

金屬化電容用聚酯薄膜的厚度通常在4至12微米之間，對電弱點的控制要求極高，微小的缺陷都可能導致電容擊穿失效。該設備支持薄型薄膜的精準測試，保護電流可在0至40毫安范圍內連續調節，適配不同厚度薄膜的擊穿電流閾值設置，膜移動速度可在3至10米每分鐘范圍內調整，滿足批量檢測的效率需求。測試過程中，設備對擊穿點的響應時間小于10毫秒，可精準標記缺陷位置，避免缺陷擴大影響周邊區域，提升檢測的準確性。

（四）其他功能薄膜檢測

除新能源領域外，該設備還可用于多種絕緣薄膜的檢測：例如絕緣膠帶的耐電壓測試，可檢測膠帶在拉伸后的電弱點變化；電子封裝用聚酰亞胺薄膜的缺陷篩查，保障芯片封裝的絕緣可靠性；電線電纜用絕緣護套的整卷檢測，替代傳統的分段抽樣測試，提升檢測覆蓋率；電工用青稞紙、云母帶等絕緣材料的電弱點識別，為電力設備的安全運行提供保障。不同場景下的測試參數可通過計算機軟件預設并保存，切換樣品時直接調用對應參數，提升操作便利性。

三、測試原理

計算機控制電弱點試驗機的測試原理基于高壓擊穿法，核心邏輯是通過在薄膜上下表面施加設定電壓，識別薄膜的薄弱擊穿點。測試過程中，薄膜樣品在上下電極之間勻速移動，高壓電極施加設定的交直流電壓，接地電極與電流采樣電路連接。當薄膜無缺陷時，回路電流極小，低于設定的保護電流閾值；當薄膜存在電弱點（如針孔、導電雜質、厚度偏薄點）時，高壓會擊穿缺陷點，回路電流瞬間升高，超過保護電流閾值，設備隨即判定為電弱點，并記錄相關數據。

升壓過程是測試的核心環節，設備采用無觸點勻速升壓技術，通過電子調壓模塊實現電壓的線性上升，摒棄了傳統機械調壓的觸點式結構。無觸點升壓的優勢在于：其一，避免了機械觸點的磨損與電弧放電，延長了設備的使用壽命；其二，升壓速率可在1至500伏每秒范圍內連續調節，滿足不同材質薄膜的測試需求，例如薄型聚酯薄膜可選用較慢的升壓速率，避免電壓上升過快導致的誤判；其三，升壓過程平穩，電壓波動控制在百分之1以內，保障測試精度。

計算機控制是實現全自動測試的關鍵：操作人員通過軟件設置試驗電壓、升壓速率、膜移動速度、保護電流等參數后，設備自動完成自檢、升壓、測試、數據記錄、高壓切斷等全流程動作。測試過程中，計算機實時采集電壓、電流、薄膜走帶位置等數據，繪制電壓-電流曲線，當檢測到電流超過閾值時，立即觸發保護回路切斷高壓，同時在軟件界面標記電弱點的位置，生成測試報告。整個過程無需人工干預，減少了人為操作帶來的誤差，提升了測試效率與數據可靠性。

四、安全保護設計

計算機控制電弱點試驗機的安全保護設計貫穿設備全流程，從電氣安全、機械安全、操作安全三個維度構建了多重防護體系，充分保障操作人員與設備的安全：

（一）電源間斷保護

測試過程中如果發生電源間斷，主控電器會立刻跳閘，切斷高壓回路與設備供電。再次來電時，系統不會自動復位或重啟，需要操作人員確認測試環境安全、樣品裝夾無誤后，手動執行復位操作，避免無人值守狀態下的誤動作引發安全事故，也防止突然來電導致的電壓沖擊損壞設備核心元件。

（二）高壓倉開門跳閘

高壓倉門裝有高精度位置傳感器，無論設備處于待機、升壓還是測試狀態，只要打開高壓倉門，位置傳感器會立即觸發保護回路，使主控繼電器的線圈失電而跳閘，徹底切斷高壓輸出。該設計從物理層面杜絕了操作人員誤觸高壓電極的風險，即使設備處于升壓狀態，開門動作也會第一時間切斷高壓，保障操作安全。

（三）電源保險絲保護

設備內部配備專用電源保險絲，當機內電路發生故障或者試品擊穿后電子開關未能及時動作時，保險絲會自動燒斷，徹底切斷電源回路。該保護作為最后一道電氣防線，避免故障擴大引發火災或設備嚴重?fù)p壞，保險絲采用快熔型設計，響應時間小于10毫秒，最大限度降低故障帶來的影響。

（四）接地保護

主機后部設有專用接地端子，測試前必須將該端子與大地可靠連接，接地阻抗不大于4歐姆。接地保護的作用包括兩方面：一是釋放機殼感應的高壓，避免操作人員觸碰機殼時發生觸電；二是當設備發生漏電時，快速導走漏電流，觸發上級斷路器跳閘，保護人員安全。設備設計了接地聯鎖功能，沒有可靠接地的情況下，設備無法啟動通電，從設計源頭杜絕接地不良帶來的安全隱患。

除上述四項核心保護外，設備還配備了過壓保護、過流保護與急停按鈕：當輸出電壓超過設定上限的百分之一百一十時，系統自動切斷高壓，避免過壓損壞樣品或設備；當回路電流超過保護電流閾值的百分之一百二十時，電子開關在毫秒級內切斷回路，防止樣品燒毀；設備正面顯眼位置設有紅色急停按鈕，遇到突發情況時，按下按鈕即可立刻切斷所有電源，保障應急處置的及時性。

五、結構組成

計算機控制電弱點試驗機采用模塊化設計，各模塊獨立運行又協同配合，保障測試過程的穩定性與數據準確性，主要包含以下組成部分：

（一）高壓發生模塊

高壓發生模塊是實現電弱點測試的核心，包含無觸點調壓單元、升壓變壓器、整流濾波單元三部分。無觸點調壓單元采用IGBT模塊實現電壓的線性調節，升壓速率可在1至500伏每秒范圍內連續調整，電壓輸出穩定性高；升壓變壓器采用特制高頻變壓器，實現0至10千伏的交直流電壓輸出，絕緣等級符合工業安全標準；整流濾波單元用于將交流電壓轉換為平滑的直流電壓，或減少直流電壓的紋波系數，保障電壓測量精度控制在百分之1以內。模塊內部設有溫度監控傳感器，溫度過高時自動降低輸出功率或切斷高壓，避免元件過熱損壞。

（二）薄膜輸送模塊

薄膜輸送模塊負責樣品的勻速走帶，包含放卷機構、糾偏機構、牽引輥、收卷機構四部分。放卷機構采用氣動張緊設計，適配不同內徑的卷芯，張緊力可在5至50牛范圍內調節，避免薄膜松弛；糾偏機構采用光電傳感器實時監測薄膜邊緣位置，通過微調放卷位置保證薄膜走帶居中，跑偏量控制在正負2毫米以內；牽引輥采用橡膠包覆設計，增大摩擦力，保證膜移動速度在3至10米每分鐘范圍內連續可調，速度波動小于百分之1；收卷機構采用力矩電機控制，保證收卷整齊，張力恒定。整個輸送模塊采用封閉式設計，避免灰塵落入影響測試結果。

（三）檢測模塊

檢測模塊負責電弱點的識別與信號采集，包含高壓電極、接地電極、電流采樣單元三部分。高壓電極與接地電極采用弧形設計，與薄膜表面為線接觸，保證接觸均勻，減少接觸不良帶來的誤判；電極表面采用鍍鉻處理，耐磨性與導電性良好，使用壽命長；電流采樣單元采用高精度采樣電阻與放大電路，可檢測0至40毫安范圍內的微小電流變化，采樣頻率達到1000次每秒，能夠快速響應擊穿瞬間的電流突變，保障電弱點識別的準確性。電極間距可根據薄膜厚度調整，適配不同厚度樣品的測試需求。

（四）計算機控制模塊

計算機控制模塊是設備的操作核心，包含工業計算機、控制軟件、數據采集卡三部分。工業計算機采用無風扇設計，適應工業環境的粉塵、振動條件；控制軟件采用人性化界面，所有參數設置、狀態監控、數據查詢均在軟件界面完成，支持中英文切換，操作流程簡單易懂；數據采集卡采用16位高精度AD轉換芯片，實時采集電壓、電流、位置等信號，采樣數據實時上傳至計算機，由軟件進行分析處理。模塊支持?jǐn)?shù)據本地存儲與遠程上傳，可對接企業的質量管理系統，實現測試數據的追溯與共享。

（五）輔助模塊

輔助模塊包含機架、防護倉、操作面板、電源模塊等部件。機架采用高強度鋁型材焊接而成，剛性好，運行時振動小，保障測試穩定性；防護倉采用透明鋼化玻璃制作，既方便操作人員觀察測試過程，又能隔離高壓，防止意外觸碰；操作面板設有電源開關、急停按鈕、狀態指示燈等，方便現場操作與狀態確認；電源模塊采用開關電源設計，轉換效率高，抗干擾能力強，為設備各模塊提供穩定的工作電壓。

六、主要技術參數

1、試驗電壓：0至10千伏（交直流）

2、有效測量范圍：0至10千伏

3、電壓測量精度：正負百分之一

4、膜移動速度：3至10米每分鐘連續可調

5、保護電流：0至40毫安

6、樣品寬度：1000毫米

7、輸入電壓：220伏

8、功率：2千瓦

七、操作流程

計算機控制電弱點試驗機的操作流程分為測試前準備、參數設置、樣品裝夾、啟動測試、數據處理、樣品拆卸六個步驟，具體如下：

（一）測試前準備

測試前首先確認設備接地良好，用接地電阻測試儀測量接地端子與大地之間的電阻，確保不大于4歐姆。檢查高壓倉門是否關閉到位，防護倉有無破損，操作面板的指示燈是否正常。確認設備供電正常，輸入電壓為220伏，波動范圍不超過正負百分之十。準備好待測薄膜樣品，檢查樣品表面無明顯褶皺、污漬、破損，測量樣品的實際寬度，確保不超過1000毫米，記錄樣品的批次、厚度、材質等信息。清理工作臺面的雜物，準備好防護手套、護目鏡等個人防護用品，確保測試環境整潔、光線充足。

（二）參數設置

打開設備總電源，啟動工業計算機，進入控制軟件界面。在參數設置頁面輸入測試相關信息：首先選擇試驗電壓類型，直流或交流，根據樣品材質設置試驗電壓值，范圍為0至10千伏；然后設置升壓速率，根據樣品厚度調整，薄型薄膜（厚度小于10微米）建議設置為50至100伏每秒，厚型薄膜（厚度大于50微米）建議設置為100至300伏每秒；接著設置膜移動速度，根據檢測效率需求調整為3至10米每分鐘；之后設置保護電流閾值，根據樣品厚度與材質調整，通常為5至30毫安；最后設置樣品寬度，與實際樣品寬度一致，確保全寬度掃描覆蓋。參數設置完成后，點擊“保存參數”按鈕，可將當前參數保存為預設方案，下次測試同類型樣品時直接調用，提升操作效率。

（三）樣品裝夾

確認參數設置無誤后，按下高壓倉門解鎖按鈕，打開倉門。將待測薄膜卷安裝在放卷機構上，拉出薄膜前端，穿過上下電極之間的間隙，固定在收卷機構上。調整糾偏機構的位置，使薄膜邊緣與糾偏傳感器對齊，確保走帶過程中薄膜居中，跑偏量不超過正負2毫米。調整電極間距，使其與薄膜厚度匹配，確保電極與薄膜表面接觸良好，無懸空或過度擠壓。裝夾完成后，關閉高壓倉門，確認門鎖到位，防護倉密封良好。

（四）啟動測試

回到軟件界面，點擊“開始測試”按鈕，設備首先進行自檢，檢查高壓回路、接地狀態、輸送機構是否正常，自檢通過后進入升壓階段。無觸點調壓模塊開始勻速升壓，達到設定電壓后，薄膜輸送模塊啟動，樣品以設定速度勻速移動，檢測模塊開始實時監控回路電流。測試過程中，軟件界面實時顯示當前電壓、電流、薄膜走帶位置、已檢測長度、電弱點數量等信息，動態繪制電壓-電流曲線。當遇到電弱點時，系統立即記錄缺陷位置、擊穿電壓、擊穿電流，切斷高壓，標記缺陷點，隨后自動恢復高壓，繼續測試。若測試過程中出現異常情況，如薄膜跑偏、電流異常波動，系統會自動暫停測試，彈出報警提示，待操作人員排查處理后恢復。

（五）數據處理

整卷樣品測試完成后，系統自動停止運行，生成測試報告。報告包含測試基本信息（測試時間、樣品信息、測試參數）、統計數據（電弱點總數、單位面積電弱點數量、合格率）、缺陷分布圖（電弱點在薄膜橫向與縱向的分布位置）、原始數據曲線（電壓-電流隨時間變化曲線）等內容。操作人員可對報告進行預覽，確認數據無誤后，點擊“保存報告”按鈕，將數據存儲在本地數據庫中，支持導出為Excel、PDF等格式，也可通過網絡上傳至企業的質量管理系統。對于存在爭議的電弱點，可點擊“缺陷回放”按鈕，查看擊穿瞬間的電壓、電流變化過程，輔助判斷缺陷的真實性。

（六）樣品拆卸

數據處理完成后，打開高壓倉門，取下測試完成的薄膜樣品，根據軟件標記的缺陷位置進行復核，確認無誤后在缺陷處做好標記，便于后續生產工藝分析。清理電極表面的薄膜碎屑、灰塵，用無水乙醇擦拭電極表面，保持電極清潔。關閉控制軟件，切斷計算機電源，最后關閉設備總電源，填寫設備使用記錄，記錄測試情況、設備狀態、異常情況等信息。若后續無測試任務，用防塵罩罩好設備，避免灰塵進入。

八、數據處理與分析

計算機控制電弱點試驗機采集的原始數據需要經過合理的處理與分析，才能為材料研發與質量控制提供有價值的參考，常見的數據處理與分析方法如下：

（一）數據預處理

測試完成后首先對原始數據進行預處理，剔除無效數據。無效數據的常見來源包括：薄膜褶皺導致的誤擊穿，此類擊穿點的電流曲線通常存在波動，位置集中在褶皺區域；外界電磁干擾導致的電流跳變，此類數據無對應的物理擊穿點，可通過對比相鄰區域的數據進行識別；電極接觸不良導致的異常電流，此類數據的電流值忽高忽低，無固定擊穿位置。對于無效數據，可在軟件中標記為“無效”，不參與后續統計分析。預處理后的數據應確保真實反映薄膜的電弱點情況，提升分析結果的可靠性。

（二）電弱點分布分析

電弱點的分布規律能夠反映生產工藝存在的問題，是數據分析的核心內容。首先在橫向維度統計電弱點的分布：如果電弱點集中在薄膜的邊緣區域，通常與擠出模頭的封邊結構、流道設計有關，可能是模頭邊緣的物料流速不均或存在死角；如果電弱點集中在中間區域，可能與擠出機的濾網破損、原料中的雜質有關。其次在縱向維度統計電弱點的分布：如果電弱點呈周期性出現，間隔距離與生產設備的關鍵輥筒周長一致，可能是輥筒表面存在劃痕或雜質；如果電弱點集中出現在某一時間段，可能與該時段的生產工藝波動（如溫度、壓力變化）有關。通過分布分析，可精準定位生產過程中的問題環節，為工藝優化提供方向。

（三）合格率計算與復現性驗證

根據企業制定的質量標準，計算樣品的合格率。例如某鋰電隔膜企業規定每100平方米的電弱點數量不超過3個為合格，可通過測試數據計算單位面積的電弱點數量，判定樣品是否合格。復現性是衡量測試數據可靠性的重要指標，對同一批次的樣品進行3至5次重復測試，對比電弱點的數量、位置、擊穿電壓等參數，若偏差不超過百分之5，說明測試復現性良好，數據可信度高。設備的保護電流在0至40毫安范圍內連續可調，測試復現性符合行業相關要求，能夠滿足質量管控的需求。

（四）多參數關聯分析

將電弱點測試數據與其他性能檢測數據進行關聯分析，可深入挖掘電弱點的成因。例如將電弱點位置與薄膜厚度檢測數據關聯，若電弱點集中在厚度偏薄的區域，說明厚度均勻性是影響電弱點的關鍵因素，需優化擠出拉伸工藝，提升厚度均勻性；將電弱點數量與原料的雜質含量關聯，若雜質含量高的批次電弱點數量明顯增多，說明原料純度是核心影響因素，需加強原料入廠檢驗；將電弱點測試結果與電池的穿刺強度、短路率等應用性能關聯，建立電弱點數量與應用性能的對應關系，為質量標準的制定提供依據。

九、日常維護與保養

為保障計算機控制電弱點試驗機的長期穩定運行，延長設備使用壽命，需開展定期的日常維護與保養，具體措施如下：

（一）每日維護

每日測試結束后，首先用干凈的軟布擦拭電極表面，去除殘留的薄膜碎屑、灰塵與污漬，若電極表面有頑固污漬，可用無水乙醇輕輕擦拭，待乙醇完全揮發后再關閉倉門。檢查高壓倉門的密封膠條是否完好，有無破損或老化，確保倉門關閉嚴密。清理設備表面的灰塵，尤其是散熱孔的灰塵，避免灰塵堆積影響散熱。檢查操作面板的指示燈、按鈕是否正常，填寫設備使用記錄，記錄當日的測試情況、設備運行狀態、異常情況等信息。關閉控制軟件與計算機，切斷設備總電源，確保設備處于斷電狀態。

（二）每周維護

每周開展一次全面的功能檢查：首先檢查薄膜輸送模塊的糾偏機構、牽引輥是否正常，有無磨損或松動，給傳動鏈條、軸承等部件添加少量專用潤滑油，保障走帶順暢。檢查接地端子是否松動，重新緊固接地螺絲，確保接地可靠。測試一次安全保護功能：打開高壓倉門，確認設備是否跳閘；模擬過流情況，確認保護回路是否動作；按下急停按鈕，確認設備是否切斷所有電源。檢查測試數據的存儲情況，備份一周的測試數據，清理軟件中的臨時文件，釋放存儲空間。檢查電極的磨損情況，若電極表面有明顯劃痕，用細砂紙輕輕打磨，恢復表面光潔度。

（三）每月維護

每月開展一次精度校準與深度維護：首先校準電壓測量精度，用標準高壓表測量設備的輸出電壓，在0至10千伏范圍內選取5個校準點（如2千伏、4千伏、6千伏、8千伏、10千伏），對比設備顯示值與標準值的偏差，若偏差超過百分之1，通過軟件進行校準，確保電壓測量精度符合要求。校準電流采樣精度，用標準電阻箱模擬0至40毫安的擊穿電流，對比設備采樣值與標準值的偏差，若偏差超過百分之1，調整采樣電路的放大倍數，確保電流測量準確。檢查無觸點調壓模塊、升壓變壓器的運行狀態，有無過熱、異響、異味，清理模塊內部的灰塵，確保散熱良好。檢查保險絲是否完好，有無老化跡象，若發現保險絲發黑或熔斷，及時更換同規格的保險絲。

（四）季度維護

每季度開展一次系統性維護：檢查計算機硬盤的存儲空間，清理冗余數據與過期文件，備份重要測試數據，更新控制軟件的補丁，確保軟件運行穩定。檢查高壓電纜的絕緣層是否完好，有無破損、老化，若發現問題及時更換，避免高壓漏電。檢查糾偏傳感器的靈敏度，用遮擋物模擬薄膜邊緣，確認糾偏機構是否能夠快速響應，調整位置準確。檢查收放卷機構的張緊力，用張力計測量不同速度下的張緊力，確保在5至50牛范圍內可調，波動不超過百分之5。對設備進行全面清潔，包括機架內部、輸送機構、檢測模塊等，清除積塵與雜物，保持設備整潔。

（五）長期停用維護

若設備需長期停用（超過1個月），應采取以下措施：首先按照每日、每周、每月的維護要求對設備開展徹底清潔與保養，確保設備處于良好狀態。切斷設備總電源，拔下電源插頭，將高壓電纜、信號線等整理好，用扎帶捆扎固定。將電極取下，用防銹油涂抹表面，用防潮紙包裹后妥善存放。用防塵罩將設備整體罩好，放置在干燥、通風、無腐蝕性氣體的環境中，避免陽光直射。若停用時間超過3個月，應每隔1個月通電一次，每次通電時間不少于1小時，防止電子元件受潮損壞，同時檢查設備運行狀態，確保再次啟用時能夠正常工作。做好停用記錄，包括停用日期、原因、維護情況等信息，便于后續啟用時參考。

十、常見故障及排除方法

在計算機控制電弱點試驗機的使用過程中，可能會遇到一些常見故障，用戶可根據以下方法進行排查與處理：

（一）開機后計算機無法啟動

可能原因包括電源插頭松動、插座無電、計算機硬件故障。排除方法：首先檢查電源插頭是否插緊，插座是否有電，可更換插座測試；若電源正常，檢查計算機的開機按鈕是否損壞，內存、硬盤等硬件是否松動，重新插拔硬件后嘗試開機；若仍無法啟動，聯系專業人員檢修計算機，切勿自行拆卸核心部件。

（二）升壓失敗，電壓無法達到設定值

可能原因包括高壓倉門未關好、門控開關故障、無觸點調壓模塊損壞、電壓采樣回路斷路、保險絲燒斷。排除方法：首先檢查高壓倉門是否關閉到位，門控開關是否正常，重新關閉倉門后測試；若問題依舊，檢查保險絲是否燒斷，更換同規格保險絲后重試；若仍無法升壓，檢查無觸點調壓模塊的輸入電壓是否正常，輸出電壓是否隨調節變化，若模塊損壞，聯系供應商更換；檢查電壓采樣回路的連接線是否松動或斷路，重新連接后測試。

（三）測試過程中頻繁誤判擊穿

可能原因包括電極表面臟污、保護電流閾值設置過低、薄膜存在褶皺或水漬、接地不良。排除方法：首先清理電極表面的灰塵、污漬，用無水乙醇擦拭后重新測試；若問題依舊，適當調高保護電流閾值，避免微小干擾電流觸發誤判；檢查薄膜樣品是否存在褶皺、水漬，更換平整干燥的樣品測試；檢查接地端子是否松動，重新緊固接地螺絲，確保接地阻抗不大于4歐姆。

（四）薄膜走偏嚴重

可能原因包括糾偏傳感器位置偏移、放卷張緊力不足、牽引輥不平行、薄膜卷芯變形。排除方法：首先調整糾偏傳感器的位置，使其對準薄膜邊緣，確保傳感器能夠準確識別薄膜位置；檢查放卷機構的張緊力，適當調高張緊力，避免薄膜松弛；檢查牽引輥的安裝平行度，調整輥筒位置，確保兩根牽引輥平行；檢查薄膜卷芯是否變形，更換合格的卷芯后重新裝夾。

（五）安全保護功能失效

可能原因包括門控開關損壞、主控繼電器故障、接地不良、保護回路斷路。排除方法：首先檢查門控開關是否正常，用萬用表測量開關的通斷狀態，更換損壞的門控開關；檢查主控繼電器的線圈是否得電，觸點是否導通，更換故障的繼電器；檢查接地端子是否松動，重新接地，確保接地阻抗符合要求；檢查保護回路的連接線是否松動或斷路，重新連接后測試保護功能。

（六）數據無法保存或?qū)С?/span>

可能原因包括計算機硬盤空間不足、數據存儲路徑錯誤、軟件故障、USB接口損壞。排除方法：首先檢查計算機硬盤的剩余空間，清理冗余文件，釋放存儲空間；檢查軟件的數據存儲路徑是否正確，重新設置存儲路徑；重啟控制軟件，若問題依舊，重新安裝軟件；若無法通過USB導出數據，檢查USB接口是否損壞，更換接口或使用網絡上傳功能。

若上述方法無法排除故障，或遇到其他復雜問題，應及時聯系設備供應商的技術支持人員，切勿自行拆卸高壓模塊、控制主板等核心部件，以免造成更大損壞或安全事故。

十一、應用案例參考

為幫助用戶更好地理解計算機控制電弱點試驗機的實際應用，以下列舉兩個典型的應用案例：

案例一：鋰電隔膜生產企業的電弱點測試

某鋰電隔膜生產企業原來采用機械調壓式電弱點測試儀，需要將1米寬的成卷隔膜分切成300毫米寬的小卷測試，分切過程容易引入劃痕，測試數據波動大，批次合格率僅為百分之85左右，且測試效率低，每臺設備每天僅能測試5至8卷樣品。該企業引入計算機控制電弱點試驗機后，直接測試整幅1米寬的隔膜，無需分切，測試參數設置為：直流試驗電壓3000伏，升壓速率100伏每秒，膜移動速度6米每分鐘，保護電流10毫安。測試后發現電弱點主要集中在薄膜的邊緣區域，排查生產工藝后發現是擠出模頭的封邊結構存在缺陷，導致邊緣區域厚度偏薄、雜質聚集。企業對模頭進行改造后，批次合格率提升至百分之96，且測試數據的復現性良好，多次測試的偏差不超過百分之2，每臺設備每天的測試量提升至15至20卷，檢測效率大幅提升。

案例二：光伏背板膜企業的質量檢測

某光伏背板膜企業需要測試1000毫米寬的聚酯基膜的電弱點，原來采用進口電弱點測試儀，設備采購成本高，維護費用貴，配件供應周期長，且操作界面僅支持英文，操作人員上手難度大。該企業引入計算機控制電弱點試驗機后，測試參數設置為：交流試驗電壓6000伏，升壓速率200伏每秒，膜移動速度8米每分鐘，保護電流20毫安。測試過程中，設備可實時監控電流變化，遇到電弱點自動標記位置，測試完成后自動生成包含缺陷分布圖的測試報告。將該設備的測試數據與原有進口設備的測試數據進行對比，偏差不超過百分之1，完全滿足企業的檢測需求。同時，設備的操作界面支持中文，操作人員經過1天培訓即可獨立操作，維護成本低，配件供應周期短，每年可為企業節省檢測成本約15萬元。

以上案例僅為參考，實際應用中需根據具體材料特性與測試需求調整測試參數，以獲得更具針對性的測試結果。通過對測試數據的深入分析，可挖掘材料性能與工藝參數之間的內在聯系，為新材料研發與工藝優化提供有力支撐。

十二、技術延展與行業適配

計算機控制電弱點試驗機的設計充分考慮了薄膜檢測行業的發展趨勢，具備良好的技術延展性與多場景適配潛力，可從以下幾個維度進一步拓展應用邊界：

（一）多場景測試模式適配

設備支持0至10千伏的交直流電壓輸出，可適配不同應用場景的測試需求：直流測試模式適用于鋰電隔膜、電容薄膜等需要耐直流高壓的場景，交流測試模式適用于光伏背板、絕緣膠帶等需要耐交流高壓的場景。同時，設備支持升壓速率、保護電流、膜移動速度等參數的靈活調整，可適配不同厚度、不同材質的薄膜測試，從幾微米厚的薄型隔膜到幾百微米厚的絕緣護套均可檢測。未來可通過軟件升級，增加脈沖電壓測試模式，模擬雷電沖擊等極端環境下的電弱點檢測，拓展設備的應用領域。

（二）在線檢測功能拓展

目前的設備主要用于離線抽檢，未來可通過結構優化與功能升級，實現與薄膜生產線的聯動在線檢測。在線檢測模式下，設備直接安裝在生產線的收卷端，對剛生產出的薄膜進行實時電弱點檢測，測試數據實時反饋給生產線控制系統，當電弱點數量超過閾值時，系統自動調整工藝參數（如擠出溫度、拉伸倍率、冷卻速度等），減少不合格品的產生。同時，在線檢測可實現100%全檢，替代傳統的抽樣檢測，提升產品質量管控水平，降低質量風險。

（三）多參數集成檢測

在電弱點檢測的基礎上，可集成其他性能檢測功能，實現一臺設備多功能檢測。例如集成厚度檢測模塊，同步測量薄膜的厚度分布，將電弱點位置與厚度數據關聯分析，定位厚度不均導致的缺陷；集成表面缺陷檢測模塊，同步識別薄膜表面的劃痕、晶點、氣泡等缺陷，實現電弱點與表面缺陷的綜合檢測；集成表面電阻檢測模塊，同步測量薄膜的表面電阻率，評估薄膜的抗靜電性能。多參數集成檢測可減少樣品的裝夾次數，提升檢測效率，為薄膜質量提供更全面的評估數據。

（四）行業規范適配

隨著新能源、電子等行業的發展，相關檢測標準也在不斷更新完善。設備可通過固件升級與軟件迭代，及時跟進最新的行業標準要求。例如在鋰電隔膜領域，適配新型隔膜的電弱點測試方法；在光伏領域，對接最新的背板薄膜檢測規范；在電容薄膜領域，兼容行業通用的測試標準。這種規范化適配能力，保障了設備在不同行業、不同地區的檢測結果具備互認性，為產品的市場準入提供有力支撐。

（五）智能化數據分析

配套的控制軟件可進一步開發智能化數據分析功能，提升數據的應用價值。例如基于歷史測試數據，建立電弱點數量與生產工藝參數的關聯模型，通過機器學習算法預測不同工藝參數下的產品質量，為工藝優化提供決策支持；開發質量預警功能，當測試數據出現異常趨勢時，提前發出預警，提醒操作人員排查工藝問題，避免批量不合格品的產生；開發遠程診斷功能，支持供應商技術人員遠程查看設備運行狀態、測試數據，快速排查故障，降低運維成本。

十三、常用術語解釋

1. 電弱點：指薄膜表面或內部存在的針孔、導電雜質、厚度偏薄等缺陷，會導致薄膜的耐電壓性能下降，在高壓下發生擊穿，是絕緣薄膜的核心質量缺陷之一。

2. 無觸點勻速升壓：指通過電子調壓模塊實現電壓的線性上升，無機械觸點的摩擦與電弧，升壓速率穩定可控，電壓波動小，是提升電弱點測試精度的核心技術。

3. 保護電流：指測試過程中設定的電流閾值，當擊穿電流超過該閾值時，設備自動切斷高壓，避免試品燒毀或缺陷擴大，保護電流可在0至40毫安范圍內連續調節。

4. 復現性：指同一臺設備對同一批次樣品多次測試得到的結果的一致性，復現性好說明測試數據可靠，受外界干擾小，是評價檢測設備性能的重要指標。

5. 聚酯薄膜：指以聚對苯二甲酸乙二醇酯為原料制成的薄膜，具有優良的絕緣性、耐熱性、機械強度，廣泛應用于新能源、電子、包裝等領域，是電弱點測試的主要對象之一。

6. 鋰電隔膜：指鋰電池中隔離正極和負極的微孔薄膜，要求具有良好的絕緣性和離子透過性，電弱點是其主要的質量缺陷，直接影響電池的安全性能。

7. 升壓速率：指單位時間內電壓上升的數值，單位為伏每秒，升壓速率的設置需根據薄膜的厚度、材質調整，過快易導致誤判，過慢影響測試效率。

8. 接地保護：指將設備金屬外殼與大地可靠連接的保護措施，可釋放感應高壓，防止觸電，是電氣設備安全運行的必備保護措施。
