一、設備概述與技術背景

介電常數（ε）與介質損耗角正切（tanδ，即D值）是無機非金屬材料電學性能的核心評價指標，對瓷類材料而言，這兩項參數直接決定了其適用場景：特高壓線路用盤形懸式瓷絕緣子需控制工頻下的tanδ以降低運行時發熱與污閃風險；電子級氧化鋁、氮化鋁陶瓷基片需保障ε穩定、tanδ處于低位，適配高頻功率器件、5G通信模塊的散熱與信號傳輸需求；微波通信用的鈦酸鋇、鈦酸鍶介質陶瓷需匹配特定頻率下的ε與Q值（Q=1/D）；日用瓷釉層若用于微波加熱場景，也需驗證介電損耗以避免加熱炸裂。

GB/T1409-2006《固體絕緣材料在工頻、音頻、高頻下介電常數和介質損耗角正切值的試驗方法》是瓷類等固體絕緣材料介電性能測試的常用方法規范，同時ASTM D150、IEC60250等規范也在出口瓷元件、跨境貿易檢測中被頻繁引用。傳統瓷類介電測試多采用Q表或手動工頻電橋，存在測試頻率固定、需人工換算結果、硬脆瓷試樣易壓碎、表面不平整試樣測量誤差大等問題，難以適配當前瓷產業多品類、批量化的檢測需求。

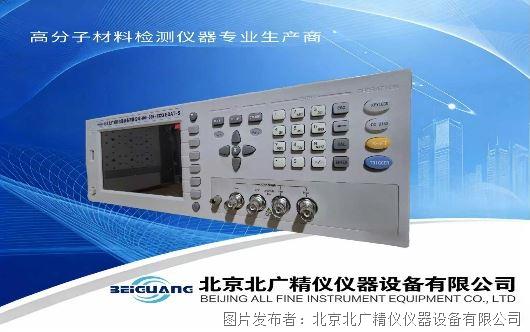

GB/T1409-2006瓷器介電常數介質損耗測試儀GDAT-S基于高頻阻抗分析架構開發，嚴格適配GB/T1409-2006對固體絕緣材料的測試要求，工作頻率覆蓋20Hz~2MHz，可選配至5MHz，支持接觸、薄膜、非接觸三類電極法，可直接輸出ε與D值無需人工計算，同時滿足ASTM D150、IEC60250等規范要求，可覆蓋高壓瓷絕緣子、電子陶瓷基片、微波介質陶瓷、日用瓷等多類瓷試樣的檢測需求，適配研發、量產質控、第三方檢測等場景。

二、核心性能參數

（一）基礎適配與標準

固體執行標準：GB1409

（二）核心測量性能

◎可直接得到介電常數和介質損耗不用人工計算

◎可測試電阻

◎4.3寸TFT液晶顯示

◎中英文可選操作界面

◎最高5MHz的測試頻率

◎平衡測試功能

◎變壓器參數測試功能

◎最高測試速度:13ms/次

◎電壓或電流的自動電平調整(ALC)功能

◎V、I測試信號電平監視功能

◎內部自帶直流偏置源

◎可外接大電流直流偏置源

◎10點列表掃描測試功能

◎30Ω、50Ω、100Ω可選內阻

◎內建比較器，10檔分選和計數功能

◎內部文件存儲和外部U盤文件保存

◎測量數據可直接保存到U盤

◎RS232C、USB、LAN、HANDLER、GPIB、DCI接口

◎高頻阻抗分析儀電容值Cp分辨率0.00001pF和6位D值顯示，保證了ε和D值精度和重復性。

◎介電常數測量范圍可達1~10^5

（三）ε和D專項性能

固體絕緣材料測試頻率20Hz~2MHz的ε和D變化的測試。

ε和D測量范圍:ε:1~10^5, D: 0.1~0.00005

ε和D測量精度(10kHz): ε:±2% , D: ±5%±0.0001

（四）通用測試參數

測試參數:C,L,R,Z,Y,X,B,G,D,Q,θ,DCR

測試頻率:20Hz~2MHz,10mHz步進

測試信號電平:f≤1MHz 10mV~5V,±(10%+10mV)；f>1MHz 10mV~1V,±(20%+10mV)

輸出阻抗:10Ω，30Ω，50Ω，100Ω

基本準確度:0.1%

（五）各參數顯示范圍

L: 0.0001 uH~ 9.9999kH

C:0.0001 pF~ 9.9999F

R,X,Z,DCR:0.0001Ω~ 99.999 MΩ

Y, B, G: 0.0001 nS~ 99.999 S

D:0.0001~9.9999

Q:0.0001~99999

θ:-179.99°~179.99°

（六）測量速度

快速:200次/s(f>30kHz),100次/s(f>1kHz)

中速:25次/s，慢速:5次/s

（七）功能配置

校準功能:開路/短路點頻、掃頻清零，負載校準

等效方式:串聯方式，并聯方式

量程方式:自動，保持

顯示方式:直讀，△，△%

觸發方式:內部，手動，外部，總線

內部直流偏置源:電壓模式-5V~+5V,±(10%+10mV),1mV步進；電流模式(內阻為50Ω)-100mA~+100mA,±(10%+0.2mA),20uA步進

比較器功能:10檔分選及計數功能

（八）硬件與接口

顯示器:320x240點陣圖形LCD顯示

存儲器:可保存20組儀器設定值

USB DEVICE( USBTMC and USBCDC support) 、USB HOST(FAT16 and FAT32 support)

接口:LAN(LXI class C support)、RS232C、HANDLER、GPIB(選件)

（九）介電常數測試裝置參數

工作頻率范圍:20Hz~2MHz數字合成，精度:±0.02%

電容測量范圍:0.00001pF~9.99999F六位數顯

電容測量基本誤差:±0.05%

損耗因素D值范圍:0.00001~9.99999六位數顯

測試適配試樣:直徑Φ10～56mm,厚度<10mm，支持接觸電極法、薄膜電極法、非接觸法三種測試模式，適配軟材料、表面不平整試樣、薄膜試樣測試

微分頭分辨率:10μm

最高耐壓:±42Vp(AC+DC)

電纜長度設置:1m

最高使用頻率:5MHz(選配)

三、測試原理與標準符合性

設備采用平板電容器法作為核心測試原理：將瓷試樣置入平板測試電極之間，通過高頻阻抗分析儀分別采集未放試樣時的空載電容C0、損耗D0，與放入試樣后的帶載電容Cp、損耗D，結合試樣厚度、電極面積等幾何參數，自動計算相對介電常數ε與介質損耗角正切D，無需人工代入公式換算，減少運算誤差。

針對GB/T1409-2006的要求，設備可覆蓋標準中規定的20Hz~2MHz頻率區間測試，支持標準中推薦的平行板電極法接線方式，測試流程符合標準中“試樣預處理-電極安裝-參數設置-讀數記錄”的通用要求。同時設備同時滿足ASTM D150、IEC60250的測試邏輯，可實現同一樣品一次性裝夾，切換標準模式輸出對應格式的測試數據，適配出口瓷元件、跨境第三方檢測的多規范需求，無需為不同標準單獨配置測試設備。

瓷類材料多為無機非金屬硬脆材質，部分品類表面帶有釉層、粗糙度較高，或是厚度僅為0.1mm級的薄基片，傳統接觸式電極易壓碎試樣或引入接觸誤差，設備支持的三類電極法可針對性解決該類問題：接觸電極法適配表面拋光的高致密度瓷試樣（如95%氧化鋁瓷、滑石瓷），接觸穩定性好，測量精度高；薄膜電極法適配厚度0.1mm以下的薄瓷片（如MLCC用陶瓷基片、功率器件載板），柔性電極無需大力壓緊，避免脆薄試樣崩邊破碎；非接觸電極法適配表面帶釉層的日用瓷、粗陶試樣，或表面粗糙度較高的未拋光瓷坯，無需直接接觸試樣表面，既避免壓碎試樣，也規避了表面不平整帶來的接觸電阻誤差。

四、針對瓷類測試的適配設計

瓷類試樣的形態、性能差異較大，設備在設計層面針對瓷測試的常見痛點做了專項優化：

第一是頻率覆蓋適配瓷的多場景工況：高壓瓷絕緣子的工作頻率為工頻50Hz，射頻介質陶瓷的工作頻率為kHz~MHz級，設備20Hz~2MHz的連續可調頻率、10mHz的步進精度，可完整覆蓋瓷類材料的工頻到高頻使用區間，支持頻率掃描測試，例如從50Hz掃至1MHz，記錄ε隨頻率的下降趨勢與tanδ的峰值位置，為陶瓷配方優化提供數據支撐。

第二是試樣保護設計：瓷類材料硬脆，受力易碎，設備自帶電壓/電流自動電平調整（ALC）功能，可根據試樣阻抗自動調整輸出信號電平，避免電平過高擊穿薄瓷片；薄膜與非接觸電極法無需大力壓緊試樣，微分頭分辨率為10μm，調節時可通過細微進給控制電極與試樣的接觸壓力，降低試樣破碎概率。

第三是多參數協同測試：瓷類材料的介電性能可能隨直流偏置變化，例如疊層壓電陶瓷、抗偏壓介質陶瓷，設備內置-5V~+5V直流偏置源，可選外接大電流偏置源，可模擬試樣實際工作狀態測試ε與D值；同時支持10點列表掃描測試，可一次性設置10組不同頻率、電平的測試參數，自動依次完成測試，適配陶瓷研發的多元參數驗證需求。

第四是電極適配范圍：標配測試電極適配直徑10~56mm、厚度<10mm的常規瓷試樣，針對大尺寸瓷絕緣子、超大規格陶瓷基片，可擴展適配更大尺寸的平板電極；針對異形瓷試樣（如瓷環、瓷管），可搭配對應形狀的接觸電極，滿足非標瓷類試樣的測試需求。

五、操作界面與瓷類測試流程優化

設備采用4.3寸TFT液晶屏搭配實體功能按鍵的交互方案，支持中英文菜單切換，菜單術語與GB/T1409-2006等規范的表述對齊，降低操作門檻，無經驗人員經短期熟悉即可上手。

針對瓷類批量測試的場景，設備做了多項效率優化：內置20組儀器設定值存儲功能，可將不同瓷類的測試參數預設保存，例如將95氧化鋁瓷的測試參數（頻率1kHz、信號電平1V、接觸電極法、ALC開啟）存為第一組，將薄氮化鋁基片的測試參數（頻率100kHz、信號電平0.5V、薄膜電極法）存為第二組，換產時直接調取對應方案，無需重復設置參數，減少裝調時間。

測試流程針對瓷試樣裝夾做了簡化：裝樣完成后，設置好試樣厚度、電極面積等幾何參數，選擇對應電極法，啟動測試后即可自動完成清零、信號采集、結果計算，最快13ms/次的出結果速度，適配量產線的批量抽檢需求。測試過程中可實時監視V、I信號電平，若出現電平異常跳變，可判斷為試樣擊穿或接觸不良，及時終止測試避免設備損壞。

設備支持直讀、△、△%三種顯示方式，△模式可顯示當前測試值與存儲的標準值的偏差，適配量產線的合格性快速判定；內置10檔分選與計數功能，可預設ε與D的合格區間，測試完成后自動輸出分選結果，搭配HANDLER接口可對接自動分揀機，實現瓷基片、小尺寸瓷元件的自動測試分揀。

六、數據處理與系統集成能力

瓷類檢測的數據溯源需求較強，尤其是第三方檢測、出口貿易檢測場景，需保障測試數據的完整性與可追溯性。設備配備了多維度的數據與接口配置：

本地存儲可保存20組儀器設定值與 recent 測試數據，支持內部文件存儲與外部U盤文件保存，測試完成后可直接將包含測試時間、頻率、電平、ε、D、試樣信息的完整數據導出至U盤，格式兼容常規表格軟件，可直接用于檢測報告編制。

接口配置覆蓋單機到系統級集成需求：RS232C接口可對接上位機，通過SCPI指令集實現遠程控制，支持用LabVIEW、Python等工具開發定制化測試程序，例如搭配恒溫臺實現“-40℃~150℃溫度區間內陶瓷ε隨溫度變化的自動測試”，或搭配自動送樣機實現產線無人值守測試；LAN接口支持LXI Class C協議，可接入實驗室信息管理系統（LIMS），實現測試數據自動上傳、報告自動生成、檢測流程追溯；HANDLER接口可對接自動分揀設備，GPIB接口可適配傳統自動化測試產線的控制需求，USB接口支持外接鍵盤、U盤等外設。

針對瓷類研發的進階需求，設備支持開路/短路點頻清零、掃頻清零、負載校準三類校準方式，可通過校準件消除測試線纜、電極的系統誤差，保障薄瓷片、高介陶瓷等小信號、高精度測試場景的數據可靠性；等效方式支持串聯、并聯切換，可適配不同阻抗特性的瓷試樣測試需求。

七、典型應用場景解析

7.1 特高壓瓷絕緣子性能檢測

特高壓線路用盤形懸式瓷絕緣子的tanδ是出廠必檢項，依據GB/T1409-2006要求需在工頻50Hz下測試，同時行業內常通過掃頻測試判斷絕緣子內部是否存在氣隙、雜質等缺陷。某絕緣子廠商采用GDAT-S開展檢測：設定測試頻率50Hz，信號電平10V，接觸電極法測試瓷件的tanδ，同時開展20Hz~2MHz的掃頻測試，若某頻率點tanδ出現突增，可預判內部存在分層或雜質缺陷，比單一工頻測試更能覆蓋隱性質量問題。設備直接輸出結果無需人工換算，單件測試時間較傳統電橋縮短60%，適配批量出廠檢測需求。

7.2 電子陶瓷基片研發與質控

新能源、5G通信用的氧化鋁、氮化鋁陶瓷基片需驗證1kHz~1MHz頻率區間的ε與tanδ，避免高頻工作時損耗過高導致發熱。某陶瓷基片廠商采用GDAT-S的10點列表掃描功能，一次性設置1kHz、10kHz、100kHz、1MHz四個頻點，自動測試薄基片的介電性能，薄膜電極法避免壓碎0.3mm厚的氮化鋁基片，ALC功能自動調整電平避免擊穿。研發階段通過10mHz步進的頻率掃描，記錄ε隨頻率的變化曲線，優化了陶瓷燒結工藝，將1MHz下的tanδ降低了15%。

7.3 微波介質陶瓷性能驗證

鈦酸鋇、鈦酸鍶系微波介質陶瓷需驗證特定頻率下的ε與Q值，適配濾波器、天線等微波元件的需求。某科研院所采用GDAT-S測試微波陶瓷的介電性能：設定測試頻率為介質諧振頻率點，通過10mHz步進微調頻率找到tanδ最低點，計算對應Q值，內部直流偏置源可模擬元件工作時的偏壓環境，測試加偏壓后的介電性能變化，為配方優化提供數據支撐。設備ε在10kHz下的測量精度為±2%，可滿足研發級測試需求。

7.4 日用瓷與衛生瓷釉層檢測

帶釉層的日用瓷、衛生瓷若用于微波加熱場景，需驗證釉層的介電損耗，避免加熱時局部過熱炸裂。某陶瓷衛浴企業采用GDAT-S的非接觸電極法測試釉層性能：無需接觸釉面，避免劃傷或壓碎試樣，直接測試表面層的ε與D值，對比不同釉料配方的損耗差異，篩選出的低損耗釉料可使微波加熱時的炸裂率降低40%。針對表面粗糙的粗陶試樣，非接觸法也可規避接觸電阻誤差，測試結果重復性較好。

7.5 第三方檢測機構的多規范瓷類檢測

某第三方檢測機構承接出口電子陶瓷元件的檢測業務，客戶要求同時符合GB/T1409-2006、ASTM D150、IEC60250三類規范。引入GDAT-S后，同一樣品裝夾后可切換不同規范模式輸出對應數據，無需重新裝樣或換設備，檢測效率提升近一倍；LAN接口接入LIMS系統后，測試數據自動上傳，報告編制時間縮短70%，可覆蓋高壓瓷、電子陶瓷、日用瓷等多類瓷試樣的檢測需求，年度檢測業務量提升明顯。

八、設備維護與瓷類測試注意事項

為保障長期測試精度與設備壽命，需結合瓷類測試的特性做好維護：

測試裝置維護：瓷類試樣硬度高，裝樣時若落入陶瓷碎屑，易劃傷電極表面或卡滯微分頭，每次測試完成后需用無水乙醇擦拭電極表面，必要時用干燥壓縮空氣吹掃電極縫隙；微分頭分辨率為10μm，調節時不可用力擰轉，避免精度偏移，若測試厚度類數據出現異常，可重新校準微分頭的零位。

校準管理：建議每12個月對設備做一次全量程計量校準，陶瓷介電測試對電極、線纜的誤差較敏感，換電極類型、換測試頻率范圍、長期停用后重新啟用時，需先做開路/短路清零，高介陶瓷（ε>1000）測試前建議做負載校準，消除系統誤差。

瓷試樣制備：常規測試試樣建議制備為直徑10~56mm的圓片，厚度不超過10mm，表面打磨平整，厚度均勻性偏差<±2%，邊緣倒小圓角避免劃傷電極；多孔陶器試樣需先在60℃烘箱烘干2小時，去除吸附的水分，避免水分導致D值偏高；表面帶釉層、粗糙度高的試樣優先選用非接觸電極法，避免強行接觸導致試樣破碎或數據誤差。

環境要求：高精度測試建議在溫度23±2℃、相對濕度50%±5%的恒溫恒濕環境下進行，瓷試樣需在測試環境下預處理至少24小時；設備操作溫度0℃~40℃，濕度≤80%RH無凝結，避免在強電磁場、腐蝕性氣體環境下測試，防止干擾信號影響高阻陶瓷的測試精度。

九、與其他瓷類測試方案的對比

為明確設備定位，以下從技術特性維度與瓷類測試常見方案做對比：

通過對比可見，GDAT-S在瓷類測試的場景覆蓋、效率、數據可靠性上可適配更多需求，單臺設備可覆蓋從工頻瓷絕緣子到高頻微波陶瓷的全品類測試，無需為多頻率、多規范測試配置多臺設備，可降低檢測設備的投入成本。

十、技術延展與適配性

隨著先進陶瓷產業的迭代升級，對介電性能測試的深度與廣度提出了更高要求。GDAT-S的模塊化設計充分考慮了未來的技術延展性，能夠適應瓷類材料檢測的長期發展需求。

多物理場耦合測試能力：設備開放的LAN與GPIB接口，支持與高低溫試驗箱、力學加載裝置等外圍設備構建多物理場耦合測試系統。例如，在新能源汽車用氮化硅陶瓷軸承球、高鐵接觸網用氧化鋁絕緣子的研發中，科研人員可通過軟件聯動，實時采集試樣在-55℃~200℃溫度循環、或不同機械壓力下，20Hz~2MHz頻率區間內的ε與D值變化曲線。這種“溫度-電場”或“應力-電場”耦合測試數據，對于評估瓷類部件在極端工況下的服役壽命具有極高的參考價值。

寬頻帶測試拓展：雖然設備標準配置的最高測試頻率為2MHz，但通過選配高頻擴展模塊，可將使用頻率提升至5MHz甚至更高。這對于微波介質陶瓷（如用于5G基站濾波器的鈦酸鎂系陶瓷）的研發至關重要。在高頻段，材料的極化機制更為復雜，通過10mHz步進的精細掃頻功能，研究人員可以精準捕捉介質損耗角正切（D）的微小峰谷變化，從而優化陶瓷配方，降低高品質因數（Q值）的波動。

直流偏壓模擬真實工況：針對多層陶瓷電容器（MLCC）等實際工作中承受直流電壓的瓷介元件，設備內置的-5V~+5V直流偏置源，以及支持外接大電流偏置源的能力，可模擬元件在通電狀態下的介電性能。這對于檢測瓷介材料的“偏壓特性”——即施加直流電壓后介電常數（ε）的跌落幅度，具有重要的現實意義。通過該功能的拓展應用，可以有效篩選出在高壓工作環境下容量衰減過快的劣質瓷材。

自動化產線集成：設備緊湊的8U機箱設計（注：此處延續前文風格，指標準上架尺寸）與豐富的HANDLER、RS232接口，使其能夠無縫嵌入自動化生產線。配合機械臂自動上下料系統，可實現24小時不間斷的瓷片分揀與檢測。內置的10檔分選功能與計數統計，可直接驅動噴碼機或分揀氣缸，將合格品與不合格品自動分流，極大提升了電子陶瓷基片、片式元器件等小尺寸瓷類產品的出廠檢測效率。

十一、操作規范與安全注意事項

鑒于瓷類材料的高硬度與脆性特征，以及高頻測試電路的特殊性，操作人員需嚴格遵守以下規范，以確保人身安全、設備完好及數據準確。

安全操作準則：

• 高壓防護：盡管設備常規測試電平較低，但在高介陶瓷測試中，內部生成的交流電壓峰值可能達到±42Vp。嚴禁在測試過程中觸摸電極或試樣裸露部分，尤其是在設備報警或出現異常聲響時，應立即按下急停按鈕，斷開電源后方可進行檢查。

• 接地可靠性：設備必須連接至帶有保護接地的三芯電源插座，接地電阻應小于4Ω。良好的接地不僅是測試精度的保障，更是防止設備漏電、抵御高頻電磁干擾的必要措施。

• 防靜電措施：在測試電子級陶瓷基片（如GaN功率器件用襯底）時，操作人員應佩戴防靜電手環。雖然陶瓷本身絕緣，但附著在表面的微小金屬顆粒或靜電電荷，可能干擾高頻電容量的微小讀數，導致ε與D值出現跳變。

• 環境要求：避免在有強腐蝕性氣體、易燃易爆粉塵或劇烈振動的環境中使用設備。高溫高濕環境會導致平板電極表面氧化或結露，嚴重影響測試精度，建議在溫度23±2℃、相對濕度50%±5%的標準實驗室內進行高精度測試。

瓷試樣裝夾規范：

• 防破碎操作：利用微分頭調節電極間距時，應遵循“先快后慢”的原則。當電極接近試樣表面時，改用微調旋鈕，利用10μm分辨率的微分頭緩慢進給，直至電極與試樣輕微接觸即可。嚴禁用力旋壓，特別是對于厚度小于0.5mm的薄瓷片或含有氣孔的粗陶試樣，過度加壓極易導致隱性裂紋或瞬間崩碎。

• 電極選擇：根據試樣表面狀態選擇合適的電極法。表面平整光潔的拋光瓷片選用接觸法；表面有釉層、凹凸不平的日用瓷或建筑瓷選用非接觸法；極薄的瓷膜或怕壓的生坯選用薄膜法。錯誤的電極選擇不僅損傷試樣，還會引入巨大的接觸電阻誤差。

• 試樣清潔：裝夾前，務必使用無水乙醇擦拭試樣表面與電極工作面，去除指紋、油污或陶瓷粉末。對于多孔陶瓷，建議在60℃烘箱中烘干2小時，去除吸附的水分，因?yàn)樗肿拥母呓殡姵?shù)（ε≈80）會嚴重干擾測試結果，導致D值虛高。

測試流程管控：

• 校準先行：每次更換電極類型、測試頻率跨度較大或每日開機后，必須進行開路/短路清零校準。在進行高精度測量前，建議使用標準介質樣品（如熔融石英、聚四氟乙烯）進行驗證，確保系統誤差在允許范圍內。

• 參數設置：根據試樣預估的介電常數選擇合適的測試頻率與信號電平。對于高損耗瓷材，應適當降低測試電平，避免信號過載失真；對于低損耗瓷材，可適當提高電平以提升信噪比。

• 異常處理：若測試過程中出現數據劇烈跳動、報警燈閃爍或聞到焦糊味，應立即停止測試，檢查試樣是否擊穿、電極是否短路。在未查明原因前，嚴禁強行繼續測試，以免燒毀設備內部的高頻阻抗分析模塊。

十二、常見問題解答與技術支持

在GDAT-S的日常使用中，針對瓷類材料測試的特殊性，用戶常會遇到以下問題，可參考下述方案進行排查：

問：測試薄瓷片時，ε值讀數忽大忽小，不穩定怎么辦？

答：這通常是由于電極接觸壓力不均或試樣表面不平整導致的。建議改用薄膜電極法，利用柔性電極的自適應特性貼合試樣表面。同時檢查微分頭調節是否過緊，導致瓷片微變形。此外，開啟電壓/電流的自動電平調整（ALC）功能，有助于穩定信號幅度，減少讀數波動。

問：測試表面帶釉的日用瓷，D值（損耗）非常大，是否正常？

答：釉層通常含有堿金屬氧化物（如鉀、鈉），這些成分在高頻電場下會產生離子導電，導致D值升高。如果采用接觸電極法，電極無法完全貼合釉面的微觀凹凸，會產生“氣隙電容”，導致測量結果失真。建議切換至非接觸電極法，該方法能有效規避表面粗糙度的影響，測得的數據更接近釉層本身的真實介電性能。

問：設備校準后，測試標準樣品的數值仍然偏差較大？

答：首先檢查校準件是否完好，連接線纜是否擰緊。其次，確認校準時的頻率、電平參數與后續測試參數一致。高頻測試對線纜長度敏感，若更換了非標配的測試電纜，需重新進行“電纜長度設置”（設備支持1m設置），并進行負載校準。另外，確保測試環境濕度不過高，濕度超標會導致標準件表面泄露電流增大。

問：如何進行10點列表掃描測試？

答：在設備菜單中找到“列表掃描”功能，進入后可設置10組不同的測試參數（頻率、電壓、電流量程等）。例如，為了研究某壓電陶瓷的頻率特性，可設置從1kHz到1MHz的10個頻點。啟動掃描后，設備將自動按順序執行測試，并生成一組數據列表，無需人工逐點調節，非常適合材料研發階段的特性普查。

問：測試數據如何導入電腦進行分析？

答：設備支持多種方式導出數據。最直接的是通過USB HOST接口插入U(xiǎn)盤，將當前測試結果或內部存儲的文件保存為CSV格式，直接在電腦Excel中打開。對于需要實時監控的場景，可通過LAN接口連接局域網，使用配套的上位機軟件，實現測試數據的實時曲線繪制與遠程監控。設備兼容LXI Class C協議，便于集成到現有的實驗室信息管理系統（LIMS）中。

十三、行業應用案例深度剖析

13.1 案例一：某特高壓絕緣子廠的隱裂檢測

該廠主要生產750kV及以上等級的盤形懸式瓷絕緣子，傳統工頻耐壓測試難以發現內部微小氣隙或隱裂。引入GDAT-S后，技術人員利用設備的掃頻功能，在20Hz~2MHz范圍內對絕緣子進行介電譜掃描。通過分析發現，含有隱裂的絕緣子在某一特定高頻點（如500kHz）會出現明顯的D值（介質損耗）突增峰，而正常絕緣子則無此現象。通過建立“損耗-頻率”指紋圖譜數據庫，該廠成功將產品出廠合格率提升了2.3個百分點，有效杜絕了因內部缺陷導致的電網運行事故。

13.2 案例二：某科研院所的微波介質陶瓷研發

某高校材料學院致力于開發用于6G通信的超低損耗微波介質陶瓷。研究初期，團隊使用傳統Q表測試，頻率點固定且精度不足，難以捕捉材料在高頻段的細微性能變化。采用GDAT-S后，利用其10mHz步進的高精度頻率掃描能力，團隊成功觀測到新型陶瓷材料在3.5GHz頻點附近的介電常數色散曲線與損耗峰。結合內部直流偏置源，他們還研究了偏壓對材料介電性能的影響，相關研究成果發表在了頂級材料學期刊上，設備的掃頻與偏壓功能為實驗提供了關鍵數據支撐。

13.3 案例三：某電子陶瓷基片企業的量產線升級

該企業生產大規模集成電路封裝用氧化鋁陶瓷基片，日產量達數萬片，原有的抽檢模式效率低下。通過引入GDAT-S并集成HANDLER接口，企業構建了自動化檢測產線：機械臂自動抓取基片放入測試工位，設備在13ms內完成介電性能測試，并根據預設的ε與D值范圍，通過分選信號驅動氣動噴嘴，將合格品與不合格品（如燒結不足導致?lián)p耗過大的產品）自動分流。改造后，檢測效率提升了10倍，人力成本降低了60%，實現了產品質量的全程可追溯。

13.4 案例四：某質檢院的日用瓷安全評估

某省產品質量監督檢驗研究院承擔了全省日用陶瓷餐具的微波加熱安全性評估任務。針對部分釉上彩陶瓷在微波爐中加熱易爆裂的問題，檢驗人員使用GDAT-S的非接觸電極法，對上百種市售陶瓷餐具的釉層進行了介電損耗測試。結果表明，爆裂率高的樣品普遍具有較高的D值（>0.05）。基于此，研究院起草了《微波適用陶瓷餐具介電性能要求》的地方標準，為非接觸法在快速篩查不合格產品中的應用提供了科學依據。

十四、未來展望與技術演進

隨著物聯網、人工智能與新材料技術的深度融合，介電常數介質損耗測試儀正朝著智能化、網絡化、微型化的方向演進。GDAT-S作為一款成熟的測試平臺，其設計理念與功能架構已為未來的技術升級預留了充足空間。

人工智能輔助診斷：未來的測試軟件將集成AI算法，通過對海量歷史測試數據的學習，能夠自動識別瓷類材料的介電譜特征，智能判斷材料內部是否存在氣孔、分層、雜質等微觀缺陷。例如，系統可以根據D值隨頻率變化的微小異常，自動預警絕緣子可能存在的“芯裂”風險，從而將質量檢測從“事后把關”轉變?yōu)椤笆虑邦A(yù)測”。

云計算與大數據平臺：借助設備標配的LAN接口與LXI協議，未來的檢測實驗室將實現“云測試”。分布在不同地點的多臺GDAT-S設備可以將測試數據實時上傳至云端服務器，形成行業級的介電性能大數據庫。研究人員可以通過云平臺調取全球范圍內同類瓷材的測試數據，進行橫向?qū)Ρ扰c趨勢分析，加速新材料的研發周期。

原位無損檢測技術：目前的測試大多需要將試樣切割成特定尺寸，屬于破壞性檢測。未來的技術演進將聚焦于原位無損檢測，通過開發微型化、高靈敏度的非接觸式探頭，直接在生產線上對大型瓷絕緣子、未燒結的陶瓷坯體進行實時掃描。這將徹底改變傳統的檢測模式，實現從原材料到成品的全流程質量監控。

多功能集成化：單一的介電性能測試將逐漸向綜合物性測試轉變。未來的GDAT-S平臺可能集成熱導率測試、力學性能測試等功能模塊，通過一次裝夾，即可獲得材料的介電、熱學、力學等多維度性能參數。這種多功能集成化設計將極大地提升檢測效率，滿足現代材料研發對綜合性能評價的迫切需求。

十五、結語

介電常數與介質損耗角正切是揭示瓷類材料微觀結構與宏觀性能關系的“鑰匙”。GB/T1409-2006瓷器介電常數介質損耗測試儀GDAT-S，憑借其20Hz~2MHz的寬頻測試能力、接觸/薄膜/非接觸三位一體的電極適配方案、以及高達0.00001pF的電容分辨率，為瓷類材料的研發、生產與質控提供了強有力的技術支撐。

從特高壓電網的安全基石——盤形懸式絕緣子，到信息時代的神經脈絡——高頻微波介質陶瓷；從日常生活中的日用瓷具，到前沿科技領域的半導體封裝基片，GDAT-S的身影貫穿于瓷類材料應用的每一個角落。它不僅是一臺測試儀器，更是連接材料配方、工藝制程與最終性能之間的橋梁。

通過規范的操作、細致的維護與深度的應用開發，GDAT-S能夠持續穩定地為用戶輸出精準、可靠的介電性能數據。在智能制造與新材料強國戰略的大背景下，這款設備將繼續發揮其技術優勢，助力中國瓷產業從“制造”向“智造”跨越，為全球材料科學的發展貢獻中國智慧與中國方案。隨著技術的不斷迭代，我們有理由相信，未來的介電測試將更加智能、更加高效，而GDAT-S所奠定的堅實基礎，必將在這一進程中留下深刻的印記。
