在燃料電池與液流電池產業向低成本、規模化方向發展的背景下，粉末冶金法制備雙極板因原料利用率高、適合批量生產的優勢，逐漸成為行業重點關注的技術路線。與傳統石墨板材切削工藝不同，粉末雙極板（如石墨粉樹脂復合板、金屬粉燒結板等）的電學性能高度依賴粉末壓實密度、顆粒接觸狀態與燒結工藝穩定性，需在模擬實際成型工況的壓強條件下開展測試，才能獲得具備參考價值的表征數據。自動化粉末雙極板測試儀基于四探針雙電測原理設計，集成壓力加載、電阻測量、數據采集與自動分析功能，可模擬粉末雙極板模壓、燒結過程中的受壓狀態，量化不同壓強下的電阻率與電導率變化規律。該設備既適用于實驗室階段的配方篩選，也能滿足工業產線的原料及半成品快速質檢需求，為粉末雙極板生產工藝優化提供可靠的微觀電學表征支撐。

一、設備概述

自動化粉末雙極板測試儀是面向粉體功能材料電學性能檢測開發的智能化儀器，核心功能是在可控壓力環境下測量粉末樣品的電阻率、方阻及電導率。區別于傳統塊體材料測試，粉末材料的導電性能受顆粒接觸電阻、孔隙率及形變程度影響顯著，因此必須在模擬實際工況的壓強條件下開展測試，才能得到符合實際應用需求的參考數據。

設備采用四探針法作為核心測量原理，通過外側探針施加恒定電流，內側探針測量電壓降，有效消除了測試引線電阻與電極接觸電阻對測量結果的干擾。儀器內置高精度恒流源與高靈敏度電壓采集模塊，配合自動化壓力加載系統，可實現從低壓預緊到額定高壓的全流程無人值守測試。測試過程中，設備能夠自動識別樣品的電阻范圍并切換量程，無需人工干預，大幅提升測試效率。

在交互設計上，設備配備4.3英寸高亮度彩色液晶顯示屏，可同時顯示電阻值、電阻率、方阻、電導率、溫度等關鍵參數，支持中英文操作界面切換，適配不同用戶的語言習慣。設備還具備溫度補償功能，能夠自動修正因環境溫度變化引起的材料電阻漂移，保障測試數據穩定性。此外，儀器支持單機獨立操作，也可選配專用計算機軟件，實現測試數據的實時上傳、存儲、分析及報表生成，滿足現代化實驗室信息化管理的需求。

設備設計充分考慮了粉末雙極板的生產工藝特點，通過預設樣品厚度參數，可自動修正厚度對電阻率計算的影響，省去了繁瑣的人工查表與計算過程。同時，設備具備正反向電流換向測量功能，通過采集正反向電流下的電阻平均值，進一步消除了熱電勢及接觸電勢對測量精度的干擾，尤其適合低電阻粉末材料的精確測量。

二、適用場景

自動化粉末雙極板測試儀的適用范圍覆蓋新能源領域及電子材料領域的多類粉體與片狀樣品，在粉末雙極板及相關復合材料的檢測中具備獨特優勢，具體應用場景如下：

（一）燃料電池粉末雙極板檢測

質子交換膜燃料電池與堿性燃料電池中，粉末冶金法制備的石墨樹脂復合雙極板是降低成本的核心路徑之一。設備可對以下原料及半成品開展檢測：一是石墨粉與樹脂混合粉體，測試不同配比、不同粒度分布的石墨粉與粘結樹脂（如酚醛樹脂、環氧樹脂）混合后的壓實電阻率，評估導電填料的網絡構建效果；二是模壓成型生坯，對模壓成型但未固化的雙極板生坯開展無損電阻檢測，篩出生坯密度或導電性不合格的樣品，避免后續無效燒結或固化；三是燒結后成品，測量燒結后雙極板的體積電阻率與表面方阻，驗證燒結工藝對材料致密化及導電性能的提升效果。

（二）液流電池電極與雙極板檢測

在全釩液流電池、鐵鉻液流電池等儲能設備中，碳素粉末材料的導電性能直接影響電池的歐姆內阻。設備可用于石墨氈、碳氈前驅體粉末的導電性能測試，評估碳粉、粘合劑及添加劑混合后的導電特性，優化電極配方的導電性與粘結強度平衡；也可用于液流電池雙極板粉體的檢測，評估高密度聚乙烯與石墨粉復合體系的導電閾值，為雙極板的薄型化設計提供數據支撐。

（三）其他導電材料檢測

除雙極板材料外，設備還可拓展應用于多類材料的檢測：一是金屬粉末，如銅粉、銀粉、鎳粉等用于導電漿料或粉末冶金的金屬粉體，測試其在不同壓強下的冷壓電阻率，預測燒結后的導電性能；二是導電陶瓷粉末，如碳化硅、二硅化鉬等高溫導電陶瓷粉體，評估其在高溫環境下的導電穩定性；三是金屬涂層與導電薄膜，配合開爾文測試夾或專用探頭，可測量金屬化陶瓷基板、柔性導電薄膜等片狀材料的方阻與電阻率，分析涂層的均勻性與附著力。

（四）科研與教學實驗

在高校與科研院所的材料科學、電化學等專業實驗中，該設備可用于粉體導電機制研究，通過改變壓強、溫度等變量，研究粉末顆粒間的接觸電阻與隧道電流效應；也可用于復合材料界面調控研究，分析不同表面改性劑對粉末顆粒界面接觸電阻的影響，指導復合材料的界面設計；還可作為學生實驗教學的專用設備，直觀展示四探針測試原理與粉末導電特性，培養學生的材料表征能力。

三、測試原理

BEST-300C型自動化粉末雙極板測試儀的測試原理基于直流四探針法，結合自動化壓力加載與溫度補償技術，實現對粉末材料電學性能的精確表征，核心邏輯分為四個部分：

（一）壓力加載原理

設備采用電動加壓系統，將粉末樣品置于絕緣模具中，通過上壓頭對樣品施加垂直壓力。壓力傳感器實時采集施加在樣品上的壓力值，并將信號傳輸至控制系統。控制系統通過閉環反饋調節加壓速率，確保壓力加載過程平穩可控，避免沖擊載荷導致粉末顆粒破碎或分布不均。壓強通過壓力值與樣品橫截面積的比值計算得到，橫截面積由模具內徑決定。

（二）電阻測量原理

電阻測量采用四探針法，以消除測試引線電阻與電極接觸電阻的影響。四根探針等間距直線或矩形排布，外側兩根探針連接恒流源，通入恒定的直流電流；內側兩根探針連接高輸入阻抗電壓采集單元，測量樣品表面的電壓降。根據歐姆定律，樣品的電阻通過電壓值與電流值的比值計算得到。

對于粉末樣品，由于顆粒間的接觸電阻遠大于顆粒本身的體電阻，因此測量得到的電阻主要反映顆粒間的接觸特性。四探針法的優勢在于，電壓探針不直接通過電流，因此不存在電壓引線的接觸電阻與引線電阻，能夠準確測量樣品本身的電壓降，尤其適合低電阻粉末的測量。

（三）電阻率與電導率計算原理

粉末樣品的體積電阻率通過電阻值、樣品橫截面積與樣品高度的比值計算得到。電導率是電阻率的倒數，反映材料的導電能力強弱。對于薄片狀樣品（如軋制后的粉末生坯），設備還可測量其方阻，方阻反映材料表面二維導電特性，常用于薄膜或薄片的導電性能表征。用戶可提前預設樣品厚度，設備自動將厚度參數代入計算邏輯，無需人工換算即可得到電阻率結果。

（四）誤差修正原理

為提高測量精度，設備采用多種誤差修正技術：一是正反向電流換向修正，通過切換恒流源的輸出極性，分別測量正反向電流下的電壓降，取兩次測量的平均值作為最終結果，有效消除熱電勢及接觸電勢對測量的影響；二是溫度補償修正，設備內置溫度傳感器，實時監測環境溫度，并根據材料的電阻溫度系數自動修正測量結果，保障不同溫度下測試數據的一致性；三是厚度修正，對于已知厚度的薄片樣品，用戶可預設厚度值，設備自動將其代入電阻率計算公式，無需人工換算；四是探針間距修正，用戶可輸入實際探針間距，軟件自動根據對應計算邏輯開展運算，確保結果準確。

四、結構組成

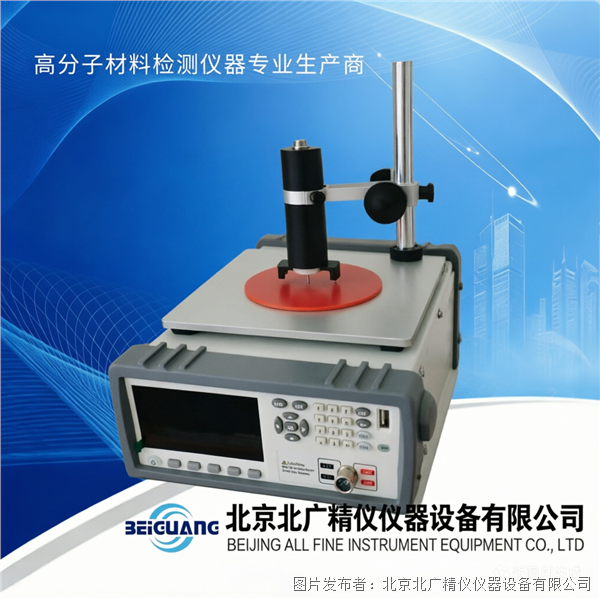

BEST-300C型自動化粉末雙極板測試儀采用模塊化設計，主要由顯示交互模塊、電學測量模塊、機械適配模塊、數據管理模塊及輔助附件五部分組成，各模塊協同工作，保障測試的自動化與數據可靠性。

（一）顯示交互模塊

顯示交互模塊是用戶與設備的信息交互窗口，核心為4.3英寸高亮度彩色液晶顯示屏，屏幕清晰度較高，可同時顯示電阻值、電阻率、方阻、電導率、溫度、壓強、測試模式、分選結果等多類信息。屏幕支持背光調節，適配不同光照環境下的使用需求。操作按鍵布局合理，包含電源鍵、啟動停止鍵、菜單鍵、方向鍵、確認鍵等，用戶可通過按鍵完成參數設置、模式切換、數據查詢等操作。按鍵響應靈敏，手感舒適，降低上手難度。模塊還配備三色狀態指示燈，分別顯示電源狀態、運行狀態與分選結果，無需查看屏幕即可判斷測試狀態，提升作業效率。

（二）電學測量模塊

電學測量模塊是設備的核心部分，負責樣品電阻的精確測量，包含恒流源、電壓放大器、信號采集單元、四探針探頭及信號處理電路。恒流源可提供穩定的直流測試電流，電流量程覆蓋100毫安至1安，可根據樣品電阻范圍自動切換或手動選擇。恒流源配備獨立的開關控制，可先讓探針接觸樣品后再開啟電流，避免接觸瞬間打火損傷樣品或探針。電壓放大器對電壓探針采集到的微弱電壓信號進行放大，放大倍數可根據信號強度自動調節，保障信號采集精度。信號采集單元采用高分辨率設計，可分辨微伏級的電壓變化。四探針探頭提供直排與矩形兩種規格可選，探針材質為高硬度合金，耐磨性好，使用壽命長。信號處理電路包含濾波電路、屏蔽電路等，用于抑制環境電磁干擾，提升信號的信噪比，電路采用雙層屏蔽設計，減少外界噪聲對微弱信號的干擾。

（三）機械適配模塊

機械適配模塊是設備實現壓力加載與樣品裝夾的執行機構，包含機架、加壓系統、模具與壓頭。機架采用高強度合金材料加工而成，剛性良好，在最大加載力作用下形變小，保障壓力傳遞的準確性。機架底部設有調平腳，可通過調節腳的高度使設備處于水平狀態，避免因傾斜導致壓力分布不均。加壓系統采用步進電機驅動精密滾珠絲杠，配合壓力傳感器實現閉環控制，加載速度可控，壓力精度較高。模具采用絕緣材料（如聚四氟乙烯、氧化鋯陶瓷）加工，內徑有多種規格可選，用于盛裝粉末樣品。壓頭分為上壓頭與下壓頭，通常采用銅材鍍金工藝，表面平整光滑，導電性能良好，是壓力加載與電阻測量的直接接觸部件。

（四）數據管理模塊

數據管理模塊負責測試數據的存儲、分析與傳輸，包含內部存儲器、通訊接口及選配的計算機軟件。內部存儲器可存儲多組測試參數與歷史數據，支持按日期、樣品編號等條件查詢。通訊接口標配通用串行總線接口、RS232串口、局域網接口、IO接口，支持與計算機、打印機、可編程邏輯控制器等外部設備連接，實現數據上傳、遠程控制、報表打印等功能。選配的計算機軟件安裝在計算機上，可實現測試數據的實時顯示、存儲、統計分析、曲線繪制、報表生成及打印等功能。軟件支持多語言界面，提供數據導出（Excel、TXT等格式）、曲線擬合、批次管理、權限設置等高級功能，滿足實驗室信息化管理需求。

（五）輔助附件

輔助附件包含開爾文測試夾、不同規格的模具與壓頭、標準電阻、操作說明、校準憑證、保修憑證等。開爾文測試夾用于直接測試電阻器的直流電阻，無需使用四探針探頭；標準電阻用于設備的定期校準，保障測量精度；校準憑證證明設備的各項性能指標符合測試要求。用戶可根據實際需求選配矩形四探針探頭、恒溫裝置、真空裝置、不同規格模具等附件，拓展設備的應用場景。

五、性能參數

便于查看的顯示/直觀的操作性：高亮度、超清晰4.3寸彩色LCD顯示；操作易學，直觀使用。

基本設置操作簡單，方阻、電阻、電阻率、電導率和分選結果；多種參數同時顯示。

精度高：電阻基本準確度：百分之零點零一；方阻基本準確度：百分之一；電阻率基本準確度：百分之一。

整機測量大相對誤差：小于等于正負百分之一；整機測量標準不確定度：小于等于正負百分之一。

正反向電流源修正測量電阻誤差。

恒流源：電流量程為：直流100毫安至1安；儀器配有恒流源開關可有效保護被測件，即先讓探針頭壓觸在被測材料上，后開恒流源開關，避免接觸瞬間打火。為了提高工作效率，如探針帶電壓觸單晶對材料及測量并無影響時，恒流源開關可一直處于開的狀態。

可配合多種探頭進行測試；也可配合多種測試臺進行測試。

厚度可預設，自動修正樣品的電阻率，無查表即可計算出電阻率。

自動進行電流換向，并進行正反向電流下的電阻率（或方塊電阻）測量，顯示平均值。測薄片時，可自動進行厚度修正。

雙電測測試模式，測量穩定性良好。

具備溫度補償功能，修正被測材料溫漂帶來的測試結果偏差。

比較器判斷燈直接顯示，勿需查看屏幕，作業效率得以提高。3檔分選功能：超上限，合格，超下限，可對被測件開展高、低閾值判斷，可直接在液晶屏上通過標志顯示；也可通過通用串行總線接口、RS232串口輸出更為詳細的分選結果。

測試模式：可連接電腦測試、也可不連接電腦單機測試。

軟件功能（選配）：軟件可記錄、保存、各點的測試數據；可供用戶對數據進行各種數據分析。

測量范圍：電阻覆蓋10減7次方歐姆至10加8次方歐姆；方阻覆蓋10減7次方歐姆每方塊至10加8次方歐姆每方塊。

四位半顯示讀數十量程手動測試：20毫歐、200毫歐、2000毫歐、20歐、200歐、2000歐、20千歐、200千歐、2000千歐、10兆歐。

自動測試：實現高、中、低三檔分選。

校準功能：可手動或自動選擇測試量程，全量程自動清零。

顯示語言：支持中文、英文切換。

六、基礎配置

BEST-300C型自動化粉末雙極板測試儀的基礎配置包含以下組件，用戶收到設備后可對照清單進行核對：

主機：包含顯示交互模塊、電學測量模塊、機械適配模塊與數據管理模塊，是設備的核心部分。

四探針探頭：標配直排四探針探頭，探針間距符合行業通用測試要求，適用于粉末樣品的電阻率測量。

開爾文測試夾：用于直接測試電阻器等塊狀樣品的直流電阻，無需使用四探針探頭。

電源線：用于連接設備與電源插座，提供設備運行所需的電力。

操作說明：包含設備的安裝調試、操作方法、維護保養、故障排除等詳細說明，是用戶使用設備的重要參考資料。

校準憑證：證明設備出廠前經過嚴格校驗，各項性能指標符合測試要求。

保修憑證：記錄設備的保修期限與服務條款，用戶在保修期內可享受免費維修服務。

除基礎配置外，用戶可根據實際需求選配以下附件：

矩形四探針探頭：適用于各向異性材料的測試，或需要測量不同方向電阻率的場景。

不同規格模具：如內徑30毫米、100毫米等規格，滿足不同樣品尺寸的測試需求。

計算機軟件：實現測試數據的深度分析與信息化管理。

恒溫裝置：用于控制測試環境的溫度，滿足零下20攝氏度至200攝氏度范圍內的測試需求。

真空裝置：用于在真空環境下測試粉末樣品，避免氧化或吸附氣體對測試結果的影響。

標準電阻：用于定期校準設備的電阻測量精度，保障長期測試的準確性。

七、安裝與調試

正確的安裝與調試是保障BEST-300C型自動化粉末雙極板測試儀正常運行的前提，用戶應按照以下步驟進行操作：

（一）開箱檢查

收到設備后，首先應檢查包裝箱是否完好，有無破損、變形或浸水痕跡。打開包裝箱后，對照基礎配置清單逐一核對組件數量與外觀，檢查主機、探頭、模具、電源線等部件是否有磕碰、劃痕、銹蝕等損傷。若發現組件缺失或外觀異常，應立即聯系供應商處理，切勿自行拆機。同時，檢查隨機文件（操作說明、校準憑證、保修憑證等）是否齊全。

（二）安裝環境準備

設備應安裝在干燥、通風、無腐蝕性氣體與易燃易爆物品的室內環境中，環境溫度控制在10攝氏度至30攝氏度，相對濕度不超過百分之八十。安裝地面應平整、堅固，承重能力滿足設備重量要求。設備周圍應預留足夠的操作空間，正面與側面至少預留1米的空間，方便樣品裝卸與設備維護。同時，設備應遠離強電磁干擾源（如大型電機、變壓器、高頻爐等），避免干擾測試信號的準確性。設備放置位置應便于電源連接與數據導出，電源插座應具備可靠接地條件，接地電阻不大于4歐姆，保障用電安全。

（三）設備安裝

放置設備：將設備主機平穩放置在安裝地面上，通過調整底部的調平腳，使設備處于水平狀態。可使用水平儀檢查設備的水平度，保障加載機構的垂直度，避免因傾斜導致壓力分布不均或樣品受力偏心。

連接電源：將電源線的一端插入設備背面的電源接口，另一端插入符合接地要求的220伏、50赫茲電源插座。注意電源電壓應與設備額定電壓一致，避免因電壓不符導致設備損壞或測量誤差。

安裝探頭與模具：將四探針探頭安裝在主機的探頭支架上，確保探針與加載軸同心，連接線插頭插入對應的接口。將下壓頭放置在下壓板上，模具套在下壓頭上，確保模具與壓頭同軸。安裝過程中應注意輕拿輕放，避免劃傷探頭針尖或模具內壁。

連接通訊線纜：若需連接計算機或其他外部設備，將通訊線纜的一端插入設備對應的接口，另一端插入外部設備的接口。連接前應確保設備與外部設備均已斷電。

接地檢查：檢查設備接地是否良好，使用萬用表測量設備接地端子與電源插座接地端之間的電阻，應小于4歐姆，確保接地可靠。

（四）開機調試

通電自檢：接通電源后，按下設備正面的電源開關，設備進入自檢程序。自檢過程中，屏幕會顯示各模塊的初始化狀態，包括微控制器、存儲器、傳感器、恒流源等。若自檢過程中出現錯誤提示，應根據提示信息排查問題（如探頭連接松動、傳感器故障等），排除后重新啟動設備。

參數校準：首次使用或長時間未使用后，應對設備進行校準，以保障測試精度。校準主要包括電阻校準與壓力校準：電阻校準使用配套的標準電阻開展，將標準電阻接入測試回路（使用開爾文測試夾或四探針探頭），在操作菜單中選擇電阻校準功能，按照屏幕提示輸入標準電阻值，設備自動完成校準。校準應覆蓋設備的常用電阻量程，保障全量程精度。壓力校準使用標準砝碼開展，將標準砝碼放置在下壓頭上，觀察屏幕顯示的壓力值是否與砝碼重量一致。若存在偏差，可通過設備菜單中的壓力校準功能進行修正，直至顯示值與砝碼重量誤差在允許范圍內。校準時應使用多個不同重量的砝碼，覆蓋設備的常用壓力范圍。

功能測試：校準完成后，開展功能測試。使用標準電阻或已知電阻的樣品進行測試，檢查設備的電阻測量、電阻率計算、分選功能、數據保存與導出等功能是否正常。測試過程中，觀察屏幕顯示是否清晰，按鍵響應是否靈敏，指示燈是否正常。若發現問題，應及時聯系供應商技術支持人員。

軟件安裝（選配）：若選配了計算機軟件，將軟件安裝光盤插入計算機光驅，按照安裝向導提示完成軟件安裝。安裝完成后，通過通訊線纜連接設備與計算機，啟動軟件，檢查通訊是否正常，數據能否實時上傳與保存。

八、操作流程

BEST-300C型自動化粉末雙極板測試儀的操作流程分為測試前準備、參數設置、樣品裝夾、啟動測試、數據記錄與樣品拆卸六個步驟，具體操作如下：

（一）測試前準備

樣品制備：根據測試標準或實際需求制備粉末樣品。首先按照行業通用的取樣方法開展取樣，保障樣品具有代表性。將樣品置于干燥箱中，在105攝氏度左右的溫度下干燥2小時，去除水分對電阻率的影響，取出后放入干燥器中冷卻至室溫。根據模具內徑計算所需樣品的質量，通常裝樣高度為模具高度的1/3至1/2，保障加壓后樣品高度滿足測試要求。樣品質量可通過松裝密度、模具橫截面積與初始裝樣高度的乘積估算。對于塊狀或薄片樣品，需清潔表面油污、粉塵，確保尺寸符合測試要求，無明顯變形或破損。

設備檢查：檢查設備電源是否接通，屏幕是否正常顯示，探頭針尖是否清潔、無彎曲，模具安裝是否到位。確認測試環境的溫度、濕度是否符合要求，設備是否處于水平狀態。

安全防護：操作人員應佩戴防護手套與口罩，避免樣品粉塵吸入或接觸皮膚。測試區域應配備吸塵器，及時清理灑落的粉末樣品。若測試空氣敏感樣品，需提前準備好惰性氣體保護裝置。

（二）參數設置

開機登錄：按下電源開關，等待設備自檢完成后進入主界面。

語言選擇：根據需要選擇中文或英文操作界面。

測試模式選擇：根據樣品類型選擇測試模式。對于粉末樣品，選擇粉末電阻率測試模式；對于塊狀或片狀樣品，選擇方塊電阻測試或電阻測試模式。

參數設置：進入參數設置界面，根據實際情況設置以下參數：恒流源電流，根據樣品預估電阻選擇合適的電流量程，低電阻樣品選擇較大電流，高電阻樣品選擇較小電流，提升信噪比；壓強范圍，設置測試的起始壓強與終止壓強，起始壓強通常設為略高于壓頭自重對應的壓強，終止壓強根據樣品的實際應用工況確定，不超過設備的最大壓強；加載速度，設置壓力加載速度，通常范圍為1毫米每分鐘至300毫米每分鐘，易碎或流動性差的樣品選擇較低的加載速度；保壓時間，設置達到終止壓強后的保壓時間，單位為秒，保壓期間設備持續記錄壓力與電阻數據，觀察樣品在恒定壓力下的電阻穩定性，穩態電阻測試通常設置30秒至60秒的保壓時間；樣品厚度，若測試薄片樣品，輸入樣品的實際厚度，設備自動進行厚度修正；分選閾值，設置超上限與超下限的電阻或電阻率閾值，用于快速判斷樣品是否合格；溫度補償，開啟或關閉溫度補償功能，開啟后設備將根據內置溫度傳感器的數據自動修正測量結果。

參數保存：設置完成后，點擊保存參數按鈕，將當前參數保存為預設方案，下次測試時可直接調用，提升操作效率。

（三）樣品裝夾

抬起壓頭：在觸控屏上點擊上升按鈕，控制上壓頭緩慢上升，直至有足夠空間放置模具。

裝樣：將干燥的粉末樣品緩慢倒入模具中，輕輕晃動模具使樣品均勻分布，然后用刮板刮平表面，保障樣品表面與模具上端齊平。裝樣過程中應避免樣品灑落，若灑落應及時清理。

放置模具：將裝有樣品的模具平穩放置在下壓頭的中心位置，保障模具與壓頭同軸，無偏移。

下降壓頭：點擊下降按鈕，控制上壓頭緩慢下降，直至探頭針尖或上壓頭與樣品接觸。此時屏幕顯示的壓力值應為壓頭自重對應的壓力，若壓力值異常，應檢查模具是否放置到位或探頭是否安裝牢固。

（四）啟動測試

確認樣品裝夾無誤后，點擊觸控屏上的開始測試按鈕，設備按照預設參數自動執行測試流程：

加載階段：設備驅動加壓系統工作，上壓頭以設定的加載速度向下移動，對樣品施加壓力。屏幕實時顯示當前壓力、壓強、電阻值、電阻率等參數，并動態繪制壓強電阻曲線與壓強電阻率曲線。加載過程中，操作人員應密切關注設備運行狀態，若出現異常聲音或壓力突變，應立即點擊停止按鈕，排查問題后再繼續測試。

保壓階段：當壓強達到終止壓強后，設備自動停止加載，進入保壓階段。保壓期間，壓力保持在設定值附近，設備持續記錄電阻變化，觀察樣品的電阻穩定性。設備自動開展正反向電流換向測量，取平均值作為該壓強點的測量結果，消除熱電勢干擾。

分選判斷：測試完成后，設備根據預設的分選閾值自動判斷樣品是否合格，并通過三色指示燈顯示結果，無需查看屏幕即可快速識別。

卸載階段：保壓結束后，設備自動驅動上壓頭上升，卸載壓力。卸載過程中，屏幕繼續記錄壓力與電阻數據，可用于分析樣品的彈性恢復特性。卸載完成后，上壓頭自動停止在初始位置，等待下一次測試。

（五）數據記錄

測試完成后，設備自動進入數據記錄界面，顯示本次測試的關鍵數據，包括測試日期、時間、樣品編號、批次、操作人員等基本信息，不同壓強點對應的壓力、電阻值、電阻率、電導率、方阻等實時數據，以及測試過程中的電阻最大值、最小值、平均值，電阻率的平均值與標準差等統計數據，同時顯示壓強電阻曲線、壓強電阻率曲線等圖表，支持縮放、平移與數據點查看。

用戶可進行以下操作：若連接了打印機，點擊打印按鈕，打印測試報告，報告內容包括測試基本信息、關鍵數據與曲線圖表；點擊保存按鈕，將測試數據存儲在設備內部存儲器中，按樣品編號或批次分類管理；插入通用串行總線存儲設備，點擊導出按鈕，將測試數據以Excel或TXT格式保存至存儲設備，方便后續在計算機上進行分析。若連接了計算機與配套軟件，數據可自動上傳至軟件數據庫。

（六）樣品拆卸

數據記錄完成后，點擊上升按鈕，將上壓頭抬升至合適高度，取出模具。使用脫模裝置將樣品從模具中推出，觀察樣品的外觀形態，記錄是否有裂紋、分層等異常現象。將測試后的樣品按要求處置，清理模具與工作臺面，準備下一次測試。若需進行下一個樣品的測試，重復樣品裝夾至數據記錄步驟；若測試結束，關閉設備電源，蓋好防塵罩。

九、數據處理與分析

BEST-300C型自動化粉末雙極板測試儀采集的原始數據需要經過合理的處理與分析，才能為材料研發與質量控制提供有價值的參考，常見的數據處理與分析方法如下：

（一）數據預處理

原始數據中可能包含由于環境干擾、樣品裝夾不當、顆粒破碎等因素導致的異常值，需要開展預處理：一是異常值剔除，觀察壓強電阻曲線與壓強電阻率曲線，若出現明顯偏離整體趨勢的跳變點，應判斷是否為異常值。異常值的產生可能是由于樣品中存在大顆粒雜質、探頭接觸瞬間不穩定、外界電磁干擾等原因。對于異常值，可采用相鄰數據的平均值進行替換，或直接刪除該數據點。若異常值數量較多，說明測試過程存在問題，需重新測試。二是數據平滑，由于測試過程中存在微小的環境干擾，電阻數據可能出現高頻波動。可采用移動平均法對數據進行平滑處理，消除隨機誤差的影響，使曲線更加平滑，便于觀察趨勢。移動平均的窗口寬度可根據數據采樣頻率選擇，通常為5至11個數據點。三是壓實密度計算，根據樣品質量與不同壓強下的樣品高度，計算對應的壓實密度。壓實密度是反映粉末成型性能的重要指標，與電阻率密切相關。

（二）參數分析

設備已自動計算出各壓強點對應的體積電阻率、方阻與電導率，無需人工換算，可直接用于分析。觀察電阻率隨壓強的變化趨勢，通常隨著壓強的增加，粉末顆粒間的接觸更加緊密，接觸面積增大，接觸電阻減小，因此電阻隨壓強增加而下降。當壓強達到一定值后，顆粒間的接觸已達到飽和，電阻下降趨于平緩，甚至不再變化。通過分析曲線的斜率，可評估粉末的壓縮敏感度與導電網絡的構建效率。電阻率的變化趨勢與電阻類似，但隨著壓強的增加，樣品高度減小，橫截面積不變，因此電阻率的變化率與電阻不同。通過分析壓強電阻率曲線，可排除樣品幾何尺寸變化的影響，更準確地反映材料本身的導電特性。電導率與電阻率互為倒數，曲線呈反向變化趨勢，電導率隨壓強增加而上升，最終趨于飽和，直觀反映材料導電能力的提升過程。

（三）一致性分析

對同一批次的多個平行樣品開展測試，比較其壓強電阻曲線或壓強電阻率曲線的重合度，評估材料性能的一致性。若曲線重合度較好，說明樣品均勻性高；若重合度較差，說明樣品存在偏析或粒度分布不均等問題。對多個樣品的測試數據開展統計分析，計算電阻率、電導率等指標的平均值、標準差、變異系數等參數，評估材料的整體性能與離散程度。平均值是反映材料典型性能的核心指標，標準差反映數據的絕對離散程度，標準差越大說明數據波動越大，材料一致性越差。變異系數是標準差與平均值的比值，通常以百分比表示，反映數據的相對離散程度，變異系數越小說明材料性能越穩定，批次一致性越好。通常要求粉末雙極板材料的電阻率變異系數不超過百分之五，否則需優化生產工藝或調整測試條件。

（四）分選結果分析

利用設備的3檔分選功能，對批量樣品的測試數據開展統計分析，計算合格率、超上限率、超下限率等指標，評估生產過程的穩定性。若超上限率較高，說明材料電阻率偏大，可能存在粉末純度不足、粒度分布不合理或成型壓力不夠等問題；若超下限率較高，說明材料電阻率偏小，可能存在金屬雜質混入或粘結劑含量過低等問題。通過分析分選結果，可及時發現生產過程中的異常，采取針對性措施進行調整。

（五）關聯分析

將測試數據與生產過程的工藝參數（如混料時間、成型壓力、燒結溫度等）關聯，挖掘工藝參數對材料性能的影響規律。例如，對比不同混料時間下的樣品電阻率，可確定最佳的混料時長；對比不同燒結溫度下的樣品電阻率，可確定最佳的燒結工藝窗口。同時，可將電阻率數據與壓實密度、粒度分布、形貌表征、成分分析等其他測試數據關聯，揭示材料微觀結構與宏觀導電性能的內在聯系，為材料機理研究提供數據支撐。

十、日常維護與保養

為保障BEST-300C型自動化粉末雙極板測試儀的長期穩定運行，延長設備使用壽命，需開展定期的日常維護與保養，具體措施如下：

（一）每日維護

清潔設備：測試結束后，使用干凈的軟布擦拭設備表面的灰塵與污漬，尤其是探頭針尖、壓頭表面及模具內壁。若有殘留的樣品粉末或污漬，可用無水乙醇輕輕擦拭，待乙醇完全揮發后再關閉設備。清理模具時，應使用軟毛刷清除殘留粉末，避免刮傷模具內壁。

檢查探頭：觀察四探針探頭的針尖是否清潔、無彎曲、無磨損。若針尖有污漬，可用無水乙醇擦拭；若針尖彎曲，可用鑷子輕輕校正；若針尖磨損嚴重，應及時更換探頭，以免影響測試精度。

檢查連線：檢查各連接線是否牢固，有無松動或破損，特別是探頭連接線和電源線。

清理工作環境：清理工作臺面上的樣品粉末，保持工作環境整潔，防止粉末進入設備內部影響機械部件的運動或電子元件的性能。

（二）每周維護

檢查傳動部件：檢查加壓系統的絲杠、導軌等傳動部件的潤滑情況。若發現干澀，可添加少量專用潤滑油，保障傳動順暢，減少磨損。添加潤滑油時應避免油量過多，以免沾染樣品或電極。

校準檢查：開展一次簡單的電阻與壓力校準檢查。使用標準電阻檢查電阻測量值是否準確，使用標準砝碼檢查壓力顯示值是否準確。若偏差較大，需重新開展校準。

數據備份：將設備內部存儲的測試數據導出至計算機或通用串行總線存儲設備進行備份，避免數據丟失。刪除不必要的歷史數據，釋放存儲空間。

功能檢查：檢查設備的各項功能是否正常，包括壓力加載、電阻測量、數據保存、分選指示、通訊接口等。檢查急停按鈕是否有效，保障安全裝置可靠。

（三）每月維護

全面清潔：對設備進行全面清潔，包括機架內部、散熱孔、電路板塊等部位，清除積塵，防止灰塵進入設備內部影響電子元件的性能。使用壓縮空氣吹掃難以觸及的部位，清除積塵。

檢查緊固件：檢查設備各部位的螺絲、螺母等緊固件是否松動，尤其是探頭固定螺絲、壓頭固定螺絲、電機安裝螺絲等，如有松動及時擰緊。

檢查接地：檢查設備接地是否良好，使用萬用表測量接地電阻，確保不大于4歐姆。檢查電源插座的接地是否可靠，防止觸電事故。

軟件維護（選配）：若使用了計算機軟件，定期開展軟件備份，清理數據庫冗余數據，檢查軟件運行是否正常，更新軟件補丁。

（四）長期停用維護

若設備需長期停用（超過1個月），應采取以下措施：

清潔保養：按照每日、每周、每月維護的要求對設備開展徹底清潔與保養。

斷電存放：關閉設備電源，拔下電源插頭，將設備存放在干燥、通風、無腐蝕性氣體的環境中，避免陽光直射。設備放置位置應高于地面，防止受潮。

探頭與模具保護：將四探針探頭取下，放入專用保護盒中；模具清潔干凈后，涂抹防銹油，用防潮紙包裹存放。

定期通電：若停用時間超過3個月，應每隔1個月通電一次，每次通電時間不少于1小時，防止電子元件受潮損壞，同時檢查設備是否正常。

記錄存檔：做好停用記錄，包括停用日期、原因、維護情況等，便于后續啟用時參考。

十一、常見故障及排除方法

在BEST-300C型自動化粉末雙極板測試儀的使用過程中，可能會遇到一些常見故障，用戶可根據以下方法進行排查與處理：

故障現象

可能原因

排除方法

開機后屏幕無顯示

1. 電源未接通；2. 電源開關損壞；3. 保險絲熔斷；4. 顯示屏故障

1. 檢查電源線是否插緊，電源插座是否有電；2. 更換電源開關；3. 更換同規格保險絲；4. 聯系供應商維修顯示屏

壓力顯示異常（顯示為零或偏差較大）

1. 壓力傳感器連接松動；2. 壓力傳感器損壞；3. 未開展壓力校準或校準錯誤；4. 傳感器信號線斷路

1. 檢查傳感器連接插頭，重新插緊；2. 更換壓力傳感器；3. 重新開展壓力校準；4. 檢查信號線，修復斷路處

電阻測量值偏差較大或無讀數

1. 探頭針尖污染或磨損；2. 測試導線斷路或短路；3. 恒流源故障；4. 未開展電阻校準或校準錯誤；5. 樣品裝樣不實或接觸不良

1. 清潔或更換探頭；2. 檢查測試導線，更換損壞的導線；3. 聯系供應商維修恒流源；4. 重新開展電阻校準；5. 重新裝樣，保障樣品與探頭接觸良好

壓頭運動不平穩或有異響

1. 絲杠或導軌潤滑不足；2. 絲杠或導軌內有異物；3. 電機故障；4. 傳動部件松動

1. 添加專用潤滑油；2. 清除異物；3. 聯系供應商維修電機；4. 擰緊松動的傳動部件

測試過程中數據跳變頻繁

1. 環境電磁干擾；2. 樣品裝夾不穩或顆粒破碎；3. 探頭接觸不良；4. 接地不良

1. 遠離強電磁干擾源；2. 重新裝夾樣品，保障穩固，降低加載速度；3. 檢查探頭連接，清潔針尖；4. 保障設備可靠接地

無法實現電流換向測量

1. 恒流源換向電路故障；2. 控制程序錯誤

1. 聯系供應商維修恒流源；2. 重啟設備，若問題依舊，聯系供應商升級固件

分選指示燈不亮或顯示錯誤

1. 分選閾值設置錯誤；2. 指示燈損壞；3. 控制電路板故障

1. 重新設置分選閾值；2. 更換指示燈；3. 聯系供應商維修控制電路板

無法保存數據或導出數據

1. 存儲設備已滿；2. 存儲設備格式不支持；3. 數據接口損壞；4. 內部存儲器故障

1. 刪除不必要的歷史數據；2. 將存儲設備格式化為FAT32格式；3. 聯系供應商維修數據接口；4. 聯系供應商維修內部存儲器

計算機軟件無法連接設備

1. 通訊線纜連接松動；2. 通訊參數設置錯誤（波特率、IP地址等）；3. 軟件驅動未安裝或損壞；4. 設備通訊接口故障

1. 重新連接通訊線纜；2. 檢查并設置正確的通訊參數；3. 重新安裝軟件驅動；4. 聯系供應商維修通訊接口

溫度補償功能失效

1. 溫度傳感器損壞；2. 溫度補償參數設置錯誤；3. 控制程序錯誤

1. 聯系供應商更換溫度傳感器；2. 重新設置溫度補償參數；3. 重啟設備，若問題依舊，聯系供應商升級固件

若上述方法無法排除故障，或遇到其他復雜問題，應及時聯系設備供應商的技術支持人員，切勿自行拆卸設備核心部件，以免造成更大損壞或安全事故。

十二、安全注意事項

為保障操作人員的人身安全與設備的正常運行，使用BEST-300C型自動化粉末雙極板測試儀時需嚴格遵守以下安全注意事項：

（一）電氣安全

設備必須使用符合接地要求的電源插座，保障設備可靠接地，防止觸電事故發生。接地電阻應不大于4歐姆。

嚴禁在設備運行時插拔電源插頭或打開電氣控制箱，以免發生觸電或短路事故。

若設備出現冒煙、異味、異常發熱等情況，應立即切斷電源，并聯系專業人員檢修，切勿繼續使用。

非專業人員不得擅自拆卸設備內部的電氣元件，以免損壞設備或引發安全事故。

清潔設備時，應先切斷電源，避免用水直接沖洗，防止電氣元件受潮短路。

（二）機械安全

設備運行過程中，嚴禁將手或身體其他部位伸入壓頭與模具之間，以免發生擠壓傷害。操作人員應站在設備側面操作，避免正對壓頭。

裝卸樣品時，應確保壓頭已停止運動并處于安全高度，避免樣品掉落或壓頭意外下降造成傷害。

設備加載力較大，測試時應確保模具放置平穩，避免模具在壓力下飛出傷人。模具應放置在下壓頭的中心位置，保障受力均勻。

禁止在超過設備最大加載力或最大壓強條件下使用設備，以免損壞機械結構或引發安全事故。

設備運行時，若聽到異常聲音或發現異常振動，應立即停機檢查，排除故障后再繼續使用。

（三）操作安全

操作人員應經過培訓，熟悉設備的操作流程與安全規范后方可上崗操作。未經培訓的人員不得擅自操作設備。

測試前，應仔細檢查樣品尺寸、模具規格是否符合要求，避免因樣品過大或模具破損導致測試失敗或設備損壞。

測試過程中，操作人員不得離開崗位，應密切關注設備運行狀態，發現異常立即停機處理。

清潔探頭或電極時，應使用無水乙醇，避免使用腐蝕性溶劑損傷表面。使用乙醇時應遠離火源，防止火災。

處理粉末樣品時，應佩戴防護手套、口罩與護目鏡，避免粉塵吸入或接觸皮膚。操作應在通風櫥或通風良好的環境中進行。

（四）環境安全

設備應放置在遠離易燃、易爆物品的環境中，避免發生火災或爆炸事故。設備周圍嚴禁堆放雜物，保持通道暢通。

測試過程中產生的廢棄樣品與粉塵應按規定分類處理，避免環境污染。化學廢棄物應交給有資質的單位處置，不得隨意丟棄。

設備長時間不使用時，應切斷電源，并做好防塵、防潮措施。在潮濕季節，應定期通電驅潮，防止設備受潮損壞。

若發生樣品灑落或粉塵泄漏，應立即清理，避免粉塵擴散。清理時使用濕抹布或吸塵器，避免揚塵。
