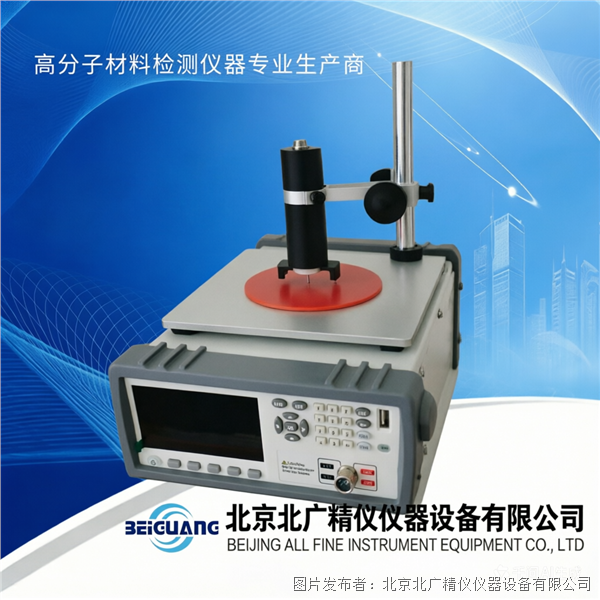

北廣精儀壓強硅氧粉粉末電阻率測試儀

北京北廣精儀儀器設備有限公司

2026/7/13 14:58:38

產品簡介：

基于四探針法，模擬粉體受壓工況，同步采集壓強-電阻數據，適配鋰電負極、絕緣填料等檢測，支持多場景拓展，為材料研發與質控提供數據支撐。

產品分類：

儀器儀表分析測試儀表測量儀器

品牌：

北廣精儀

產品介紹

在新型電子封裝材料、導熱界面材料以及特種陶瓷燒結前驅體的研發生產過程中，硅氧粉（SiO?）粉末的體積電阻率是一項核心理化指標。粉末在不同壓制壓強下的導電行為，直接決定了其在絕緣填料、壓敏電阻基體或靜電耗散材料中的應用可行性。針對微米級、亞微米級硅氧粉粉末在可控壓強環境下的體電阻與電阻率檢測需求，壓強硅氧粉粉末電阻率測試儀基于四探針加壓測試原理設計，能夠模擬粉末在實際成型工藝（如干壓成型、等靜壓）中的受壓狀態，記錄壓強-電阻的動態變化曲線，為材料配方篩選、工藝參數優化及來料質量管控提供詳實的數據支撐。

一、設備概述

壓強硅氧粉粉末電阻率測試儀是一款專用于粉體材料電學性能表征的專用檢測設備，核心功能是在可控壓強條件下測量粉末樣品的體積電阻率。與常規的塊體材料電阻測試不同，粉末材料的導電性能受顆粒間的接觸狀態、堆積密度及形變程度影響顯著，因此必須在特定的壓強環境下進行測試才能獲得具有參考價值的數據。

該設備通過模擬硅氧粉粉末在工業生產中的受壓工況，實現了從低壓預緊到額定高壓的全流程自動化測試。設備內置高精度壓力傳感系統與低電阻測量模塊，能夠在壓強連續變化的過程中，同步采集對應的電阻值，并自動計算出不同壓強點的體積電阻率。設備支持單次連續測試與多點步進測試兩種模式：單次連續測試適用于觀察電阻率隨壓強的連續變化趨勢；多點步進測試適用于在特定壓強點（如 0.5MPa、1.0MPa、2.0MPa 等）進行保壓測量，以獲取穩態電阻率數據。

在材料研發環節，該設備可用于研究硅氧粉的摻雜改性效果，例如通過測試不同碳包覆量、不同氧含量硅氧粉的壓強-電阻率曲線，評估其導電網絡的構建情況；在工業生產環節，可用于監控不同批次原料的一致性，通過設置電阻率合格區間，快速篩選出不符合要求的批次；在質量檢測環節，可依據相關行業標準，出具具有可追溯性的檢測報告，滿足供應鏈上下游的質量核驗需求。

二、適用范圍

壓強硅氧粉粉末電阻率測試儀的適用范圍涵蓋多種粉體材料，尤其在硅基材料及功能性粉體檢測領域具有廣泛應用，具體包括以下幾類：

（一）硅氧粉及其復合材料

硅氧粉（SiO?，0<x<2）作為鋰離子電池負極材料的前驅體，其電阻率直接影響電池的倍率性能與循環穩定性。設備可對原始硅氧粉、碳包覆硅氧粉、硅氧碳復合粉體等進行壓強-電阻率測試，分析顆粒間的接觸電阻與壓實密度的關系。此外，對于用于導熱膠、密封膠中的絕緣型硅氧粉填料，設備可通過高壓測試評估其在高填充量下的絕緣性能，防止因填料導電性異常導致電子元器件短路。

（二）其他半導體與絕緣粉體

除硅氧粉外，設備還可用于以下粉體材料的電阻率測試：

石墨粉與碳粉：包括天然鱗片石墨、人造石墨粉、導電炭黑、乙炔黑等，用于鋰離子電池負極、導電塑料、導電涂料等領域，測試其在不同壓強下的導電閾值與壓實電阻率。
陶瓷粉體：如氧化鋁（Al?O?）、氮化硼（BN）、碳化硅（SiC）等，用于陶瓷基板、散熱片等產品，測試其在高壓下的絕緣電阻，評估其耐壓擊穿特性。
金屬粉末：如銅粉、銀粉、鎳粉等用于導電漿料的金屬粉體，測試其在燒結前的冷壓電阻率，預測燒結后的導電性能。
復合粉體：如聚合物包覆無機粉體、核殼結構粉體等，通過壓強-電阻率曲線分析復合結構對導電性能的影響機制。

（三）粉體成型工藝研究

設備在粉體成型工藝研究中同樣具有重要價值。例如在干壓成型工藝中，通過測試不同壓強下的粉末電阻率，可以確定最佳的成型壓力——當壓強達到某一數值后，電阻率變化趨于平緩，說明顆粒間的接觸已達到飽和，繼續增加壓強對導電性能的提升作用有限，反而可能導致模具損耗增加。此外，設備還可用于研究粉末的流動性、粒度分布對電阻率的影響，為工藝參數的優化提供數據支持。

三、參考標準

為確保測試結果的準確性與可比性，壓強硅氧粉粉末電阻率測試儀的測試流程與數據處理方法參考了多項國內外相關標準，主要包括：

GB/T 5314 粉末冶金用粉末取樣方法
GB/T 5162 金屬粉末振實密度的測定
GB/T 24525-2009 碳素材料電阻率測定方法
SJ/T 10147 電子器件用氧化鈹陶瓷粉料測試方法
ASTM B193 導電材料電阻率標準測試方法
ISO 3915 塑料體積電阻率測試方法（適用于聚合物包覆粉體）

上述標準對粉末樣品的取樣方法、裝樣密度、壓強加載速率、電極材質、電阻測量精度等均作出了明確規定。例如 GB/T 24525-2009 中規定了粉末電阻率測試的電極結構應采用平行板式，電極直徑不小于 50mm，以避免邊緣效應帶來的測量誤差；ASTM B193 中明確了低電阻測量的四探針法接線方式，要求電流端與電壓端分開，以消除引線電阻與接觸電阻的影響。設備在設計過程中充分吸收了這些標準的技術要求，確保測試條件符合行業規范。用戶在實際使用中，可根據被測粉末的類型與應用領域，選擇對應的標準作為測試依據，并在測試報告中注明所采用的標準號，以增強報告的權威性。

四、測試原理

壓強硅氧粉粉末電阻率測試儀的測試原理基于直流四探針法，結合可控壓強加載系統，實現粉末在受壓狀態下的電阻率測量。其核心原理可分為壓力加載原理、電阻測量原理與電阻率計算原理三部分。

（一）壓力加載原理

設備采用電機驅動精密滾珠絲杠的結構實現壓力加載。測試時，將裝有粉末樣品的絕緣模具放置于下壓板上，上壓板在電機驅動下向下移動，對模具內的粉末施加壓力。壓力傳感器實時采集施加在粉末上的壓力值，并將信號傳輸至控制系統?？刂葡到y通過閉環反饋調節電機轉速，使壓力以設定的速率平穩上升，避免沖擊載荷導致粉末顆粒破碎或分布不均。當壓力達到預設值時，系統可自動進入保壓狀態，保持壓力恒定，以便進行穩態電阻測量。

（二）電阻測量原理

電阻測量采用四探針法，以消除測試引線電阻與電極接觸電阻的影響。四根探針（或電極）沿垂直方向排列，上、下兩個大面積電極作為電流電極，分別連接恒流源的正負極，向粉末樣品通入恒定的直流電流；在兩個電流電極之間的樣品側面，對稱布置兩個電壓電極，用于測量樣品兩端的電壓降。根據歐姆定律，樣品的電阻 R 可通過公式 R = U/I 計算得出，其中 U 為電壓電極測得的電壓降，I 為通入的電流。

對于粉末樣品，由于顆粒間的接觸電阻遠大于顆粒本身的體電阻，因此測量得到的電阻主要反映顆粒間的接觸特性。四探針法的優勢在于，電壓電極不直接通過電流，因此不存在電壓引線的接觸電阻與引線電阻，能夠準確測量樣品本身的電壓降，特別適用于低電阻粉末的測量。

（三）電阻率計算原理

粉末樣品的體積電阻率 ρ 可通過以下公式計算：

ρ = (R × S) / h

其中：

ρ：體積電阻率，單位為 Ω·m；
R：樣品電阻，單位為 Ω；
S：樣品的橫截面積，單位為 m2，由模具內徑決定；
h：樣品的高度，單位為 m，即加壓后粉末的實際厚度。

在測試過程中，樣品高度 h 隨壓力的增加而變化，因此需要實時測量樣品的高度。設備通過位移傳感器監測上壓板的位移量，結合模具的初始高度與粉末的初始裝樣高度，計算出不同壓強下的樣品實際高度 h。將實時測量的電阻 R、已知的橫截面積 S 與計算得到的高度 h 代入公式，即可得到對應壓強下的體積電阻率 ρ。

（四）壓強計算

壓強 P 是指單位面積上受到的壓力，計算公式為：

P = F / S

其中：

P：壓強，單位為 Pa；
F：壓力傳感器測得的壓力值，單位為 N；
S：樣品的橫截面積，單位為 m2。

設備可實時計算并顯示壓強值，用戶可根據需要設置壓強的加載范圍與步進值，系統自動記錄不同壓強點對應的電阻與電阻率數據。

五、結構組成

壓強硅氧粉粉末電阻率測試儀采用模塊化設計，主要由機械加載模塊、壓力傳感模塊、電阻測量模塊、控制系統模塊與數據處理模塊五部分組成，各模塊協同工作，確保測試的自動化與數據的準確性。

（一）機械加載模塊

機械加載模塊是設備實現壓力加載的執行機構，主要包括機架、驅動電機、精密絲杠、線性導軌、上壓板與下壓板。

機架：采用高強度合金鋼材加工而成，具有良好的剛性，在最大加載力作用下形變小，確保壓力傳遞的準確性。機架底部設有調平腳，可通過調節腳的高度使設備處于水平狀態，避免因傾斜導致壓力分布不均。
驅動電機：采用數字調速步進電機或伺服電機，轉速可控，能夠提供平穩的扭矩輸出，確保壓力加載速率的穩定。電機內置編碼器，可實時反饋轉速信息，實現閉環控制。
精密絲杠：采用滾珠絲杠傳動，將電機的旋轉運動轉化為直線運動，帶動上壓板上下移動。絲杠經過精密研磨，傳動間隙小，重復定位精度高，確保壓力控制的準確性。
線性導軌：用于引導上壓板的運動方向，保證上壓板垂直升降，避免側向力對樣品造成影響。導軌采用高硬度材料制造，耐磨性好，使用壽命長。
上、下壓板：采用優質銅材加工，表面鍍金處理，鍍金層厚度均勻，導電性能優異，耐腐蝕性強。上壓板與絲杠連接，隨絲杠旋轉上下移動；下壓板固定于機架上，作為樣品的承載平臺。壓板表面經過精密拋光，平整度高，確保與樣品模具的接觸均勻。

（二）壓力傳感模塊

壓力傳感模塊用于實時測量施加在樣品上的壓力，核心是壓力傳感器。設備選用美國 CHCONTECH 高精度壓力傳感器，該傳感器采用應變片原理，能夠將壓力信號轉換為電信號，具有靈敏度高、線性度好、穩定性強的特點。傳感器安裝于上壓板或下壓板內部，直接感受樣品受到的壓力，減少了中間傳動環節的誤差。信號經放大、濾波、模數轉換后傳輸至控制系統，分辨力可達 0.1N，能夠精確感知微小的壓力變化。

（三）電阻測量模塊

電阻測量模塊負責粉末樣品電阻的精確測量，主要包括恒流源、電壓放大器、A/D 轉換器與低電阻測量儀。

恒流源：提供穩定的直流測試電流，電流大小可根據樣品電阻范圍自動切換，確保測量精度。對于高電阻樣品，采用小電流以避免發熱影響；對于低電阻樣品，采用大電流以提高信噪比。
電壓放大器：對電壓電極采集到的微弱電壓信號進行放大，放大倍數可根據信號強度自動調節，確保 A/D 轉換器能夠準確采集。
A/D 轉換器：將模擬電壓信號轉換為數字信號，供控制系統處理。轉換器具有較高的分辨率，能夠分辨微伏級的電壓變化。
低電阻測量儀：集成于設備內部，專門用于處理低電阻測量中的干擾與誤差，支持 1μΩ 的分辨率，能夠準確測量粉末樣品的低電阻值。

（四）控制系統模塊

控制系統模塊是設備的大腦，負責協調各模塊的工作，主要由嵌入式微處理器、觸摸屏、控制電路與通信接口組成。

嵌入式微處理器：作為核心控制單元，接收壓力傳感模塊與電阻測量模塊的數據，根據預設的測試流程控制驅動電機的運行，實現壓力的加載、保壓與卸載。同時，微處理器負責數據的實時處理與存儲，確保測試過程的自動化。
觸摸屏：采用高分辨率彩色觸摸屏，作為人機交互界面，用戶可通過觸摸操作設置測試參數（如壓強范圍、加載速度、保壓時間等）、選擇測試模式、啟動或停止測試。屏幕實時顯示當前壓力、壓強、電阻、電阻率、測試進度等信息，并可動態繪制壓強-電阻曲線與壓強-電阻率曲線，直觀展示測試過程。
控制電路：包括電機驅動電路、傳感器信號調理電路、電源管理電路等，負責各硬件模塊的驅動與信號傳輸。
通信接口：配備 USB 接口與 RS232 接口，支持測試數據的導出與遠程通信。用戶可通過 USB 接口將測試數據保存至 U 盤，或通過 RS232 接口將數據傳輸至計算機，進行進一步的數據分析。

（五）數據處理模塊

數據處理模塊主要負責測試數據的存儲、分析與報告生成。設備內部存儲器可存儲多組測試數據，支持按日期、樣品編號等條件查詢。數據處理功能包括：

實時數據顯示：動態更新壓力、壓強、電阻、電阻率等參數。
曲線繪制：實時繪制壓強-電阻曲線、壓強-電阻率曲線，支持曲線縮放、平移與數據點查看。
統計分析：自動計算多次測試的最大值、最小值、平均值與標準差，評估數據的離散性。
報告生成：可生成包含測試條件、原始數據、統計結果與曲線的測試報告，支持打印或導出為 PDF、Excel 等格式。

六、技術參數

測量范圍：(30~5000)N(0.05~5.0MPa)；1μΩ-20kΩ

分辨力：0.1N

準確度：±0.5%

壓力傳感器：美國CHCONTECH

電阻分辨率：1μΩ、0.001mΩ

試驗速度：(1-300)mm/min

樣品尺寸：大于50mm

外形尺寸：560×560×780mm

質量：

電源：220V，50Hz

七、基礎配置

壓強硅氧粉粉末電阻率測試儀的基礎配置包含以下組件，用戶收到設備后可對照清單進行核對：

主機：包含機械加載模塊、壓力傳感模塊、電阻測量模塊與控制系統模塊，是設備的核心部分。
鍍金電極：包括上電極與下電極，采用銅材鍍金工藝，表面平整光滑，導電性能良好，是壓力加載與電阻測量的直接接觸部件。
低電阻測量儀：集成于主機內部，負責電阻的精確測量，支持微歐級電阻的檢測。
合格證：證明設備出廠前經過嚴格檢驗，各項性能指標符合設計要求。
說明書：包含設備的安裝調試、操作方法、維護保養、故障排除等詳細說明，是用戶使用設備的重要參考資料。
保修卡：記錄設備的保修期限與服務條款，用戶在保修期間可享受免費維修服務。
電源線：用于連接設備與電源插座，提供設備運行所需的電力。

除基礎配置外，用戶可根據實際需求選配以下附件：

粉末測試模具：采用絕緣材料（如聚四氟乙烯、氧化鋯陶瓷）加工，內徑有不同規格可選（如 Φ50mm、Φ30mm），用于盛裝粉末樣品。
位移傳感器：用于精確測量樣品在加壓過程中的高度變化，提高電阻率計算的準確性。
恒溫裝置：用于控制測試環境的溫度，滿足特定溫度條件下的測試需求。
配套分析軟件：安裝在計算機上，可實現測試數據的深度分析、曲線擬合、報告自動生成等功能。

八、安裝與調試

正確的安裝與調試是確保壓強硅氧粉粉末電阻率測試儀正常運行的前提，用戶應按照以下步驟進行操作：

（一）開箱檢查

收到設備后，首先應檢查包裝箱是否完好，有無破損、變形或浸水痕跡。打開包裝箱后，對照基礎配置清單逐一核對組件數量與外觀，檢查主機、鍍金電極、電源線等部件是否有磕碰、劃痕、銹蝕等損傷。若發現組件缺失或外觀異常，應立即聯系供應商進行處理，切勿自行拆機。

（二）安裝環境準備

設備應安裝在干燥、通風、無腐蝕性氣體與易燃易爆物品的室內環境中，環境溫度控制在 10℃~30℃，相對濕度不超過 80%。安裝地面應平整、堅固，承重能力滿足設備重量要求（設備質量詳見設備銘牌）。設備周圍應預留足夠的操作空間，正面與側面至少預留 1m 的空間，方便樣品裝卸與設備維護。同時，設備應遠離強電磁干擾源（如大型電機、變壓器、高頻爐等），避免干擾測試信號的準確性。設備放置位置應便于電源連接與數據導出，電源插座應符合接地要求，確保用電安全。

（三）設備安裝

放置設備：將設備主機平穩放置在安裝地面上，通過調整底部的調平腳，使設備處于水平狀態。可使用水平儀檢查設備的水平度，確保上、下壓板的平行度符合要求，避免因傾斜導致壓力分布不均或樣品受力偏心。
連接電源：將電源線的一端插入設備背面的電源接口，另一端插入符合接地要求的 220V、50Hz 電源插座。注意電源電壓應與設備額定電壓一致，避免因電壓不符導致設備損壞或測量誤差。
安裝電極：將下電極平穩放置在下壓板上，確保電極與壓板接觸良好；上電極安裝于上壓板的對應位置，通過固定螺絲鎖緊，避免測試過程中電極移位。安裝電極時應注意輕拿輕放，避免劃傷鍍金表面，必要時可使用無水乙醇清潔電極表面，去除油污與灰塵。
連接附件：若選配了位移傳感器、恒溫裝置等附件，應按照說明書的要求進行連接與安裝，確保各附件與主機通信正常。

（四）開機調試

通電自檢：接通電源后，按下設備正面的電源開關，設備進入自檢程序。自檢過程中，屏幕會顯示各模塊的初始化狀態，包括壓力傳感器校準、電阻測量儀連接、電機運行狀態等。若自檢過程中出現錯誤提示，應根據提示信息排查問題（如傳感器連接松動、電極安裝不到位等），排除后重新啟動設備。
參數校準：首次使用或長時間未使用后，應對設備進行校準，以確保測試精度。校準主要包括壓力校準與電阻校準：
- 壓力校準：使用標準砝碼對壓力傳感器進行校準。將已知重量的標準砝碼放置在下壓板上，觀察屏幕顯示的壓力值是否與砝碼重量一致。若存在偏差，可通過設備菜單中的“壓力校準”功能進行修正，直至顯示值與砝碼重量誤差在允許范圍內。校準時應使用多個不同重量的砝碼，覆蓋設備的常用壓力范圍，確保校準的準確性。
- 電阻校準：使用標準電阻對低電阻測量儀進行校準。將標準電阻接入電阻測量回路，觀察屏幕顯示的電阻值是否與標準電阻值一致。若存在偏差，可通過“電阻校準”功能進行修正，確保電阻測量的準確性。校準時應使用不同阻值的標準電阻，覆蓋設備的電阻測量范圍。
空載試運行：校準完成后，進行空載試運行。在觸控屏上設置試驗速度為 50mm/min，啟動加載程序，觀察上壓板的運動是否平穩，有無異響或卡頓現象。同時，觀察屏幕顯示的壓力值是否在空載狀態下接近零（考慮壓板自身重量后，顯示值應在合理范圍內）。試運行正常后，設備即可投入使用。

九、操作流程

壓強硅氧粉粉末電阻率測試儀的操作流程分為測試前準備、參數設置、樣品裝夾、啟動測試、數據記錄與樣品拆卸六個步驟，具體操作如下：

（一）測試前準備

樣品制備：根據測試標準或實際需求制備硅氧粉樣品。首先按照 GB/T 5314 的規定進行取樣，確保樣品具有代表性。將樣品置于干燥箱中，在 105℃±5℃下干燥 2 小時，去除水分對電阻率的影響，取出后放入干燥器中冷卻至室溫。根據模具內徑計算所需樣品的質量，通常裝樣高度為模具高度的 1/3~1/2，確保加壓后樣品高度滿足測試要求。樣品質量可通過以下公式估算：m = ρ? × S × h?，其中 m 為樣品質量，ρ? 為樣品的松裝密度，S 為模具橫截面積，h? 為初始裝樣高度。
模具準備：選擇合適的絕緣模具，用無水乙醇清潔模具內壁與上下壓頭，待乙醇完全揮發后備用。在模具內壁均勻涂抹少量脫模劑（如硬脂酸鋅），便于測試后樣品脫模，但需注意脫模劑用量不宜過多，以免滲入樣品影響測試結果。
設備檢查：檢查設備電源是否接通，觸控屏是否正常顯示，鍍金電極表面是否清潔，模具安裝是否到位。確認測試環境的溫度、濕度是否符合要求，設備是否處于水平狀態。
安全防護：操作人員應佩戴防護手套與護目鏡，避免樣品粉塵吸入或接觸皮膚。測試區域應配備吸塵器，及時清理灑落的粉末樣品。

（二）參數設置

開機登錄：按下電源開關，等待設備自檢完成后進入主界面。
模式選擇：點擊“粉末電阻率測試”圖標，進入粉末測試模式。
參數設置：進入參數設置界面，根據實際情況設置以下參數：
- 試驗速度：設置壓力加載速度，單位為 mm/min。根據標準要求或樣品特性選擇合適的加載速度，通常范圍為 1~300mm/min。對于易碎或流動性差的樣品，應選擇較低的加載速度（如 5~10mm/min），避免樣品顆粒破碎或裝樣不均；對于需要觀察電阻隨壓力動態變化的測試，可適當降低加載速度以提高采樣密度。
- 壓強范圍：設置測試的起始壓強與終止壓強，單位為 MPa。起始壓強通常設為 0.05MPa（略高于壓板自重對應的壓強），終止壓強根據樣品的實際應用工況確定，最高不超過設備的最大壓強（5.0MPa）。
- 保壓時間：設置達到終止壓強后的保壓時間，單位為秒。保壓期間，設備持續記錄壓力與電阻數據，用于觀察樣品在恒定壓力下的電阻穩定性。對于需要測量穩態電阻的測試，保壓時間可設置為 30~60 秒；對于動態變化測試，保壓時間可設置為 0。
- 步進壓強：若選擇多點步進測試模式，需設置步進壓強值，即每達到一個壓強點后保壓測量，然后繼續加載至下一個壓強點。
- 樣品信息：輸入樣品編號、批次、規格、松裝密度、模具內徑等信息，便于后續數據查詢與電阻率計算。
參數保存：設置完成后，點擊“保存參數”按鈕，將當前參數保存為預設方案，下次測試時可直接調用，提高操作效率。

（三）樣品裝夾

抬起上壓板：在觸控屏上點擊“上升”按鈕，控制上壓板緩慢上升，直至有足夠空間放置模具。
裝樣：將干燥的硅氧粉樣品緩慢倒入模具中，輕輕晃動模具使樣品均勻分布，然后用刮板刮平表面，確保樣品表面與模具上端齊平。裝樣過程中應避免樣品灑落，若灑落應及時清理。
放置模具：將裝有樣品的模具平穩放置在下電極的中心位置，確保模具與電極接觸良好，無偏移。對于帶有導向裝置的模具，應確保導向柱與下壓板上的導向孔對齊。
下降上壓板：點擊“下降”按鈕，控制上壓板緩慢下降，直至上電極與模具上壓頭接觸。此時屏幕顯示的壓力值應為壓板自重對應的壓力，若壓力值異常，應檢查模具是否放置到位或電極是否安裝牢固。

（四）啟動測試

確認樣品裝夾無誤后，點擊觸控屏上的“開始測試”按鈕，設備按照預設參數自動執行測試流程：

加載階段：電機驅動絲杠旋轉，帶動上壓板以設定的試驗速度向下移動，對模具內的樣品施加壓力。屏幕實時顯示當前壓力、壓強、電阻值，并動態繪制壓強-電阻曲線與壓強-電阻率曲線。加載過程中，操作人員應密切關注設備運行狀態，若出現異常聲音或壓力突變，應立即點擊“停止”按鈕，排查問題后再繼續測試。
保壓階段：當壓強達到終止壓強后，設備自動停止加載，進入保壓階段。保壓期間，壓力保持在設定值附近，設備持續記錄電阻變化，觀察樣品的電阻穩定性。若設置了多點步進測試，設備會在每個步進壓強點自動保壓，記錄該點的電阻與電阻率數據。
卸載階段：保壓結束后，設備自動驅動上壓板上升，卸載壓力。卸載過程中，屏幕繼續記錄壓力與電阻數據，可用于分析樣品的彈性恢復特性。卸載完成后，上壓板自動停止在初始位置，等待下一次測試。

（五）數據記錄

測試完成后，設備自動進入數據記錄界面，顯示本次測試的關鍵數據，包括：

測試基本信息：測試日期、時間、樣品編號、批次、操作人員等。
實時數據：不同壓強點對應的壓力、電阻值、電阻率。
統計數據：測試過程中的電阻最大值、最小值、平均值，以及電阻率的平均值與標準差。
曲線圖表：壓強-電阻曲線、壓強-電阻率曲線，支持縮放、平移與數據點查看。

用戶可進行以下操作：

打印數據：點擊“打印”按鈕，通過內置微型打印機打印測試報告，報告內容包括測試基本信息、關鍵數據與曲線圖表。
保存數據：點擊“保存”按鈕，將測試數據存儲在設備內部存儲器中，按樣品編號或批次分類管理。
導出數據：插入 U 盤，點擊“導出”按鈕，將測試數據以 Excel 或 TXT 格式保存至 U 盤，方便后續在計算機上進行分析。

（六）樣品拆卸

數據記錄完成后，點擊“上升”按鈕，將上壓板抬升至合適高度，取出模具。使用脫模裝置將樣品從模具中推出，觀察樣品的外觀形態，記錄是否有裂紋、分層等異常現象。將測試后的樣品按要求處置，清理模具與工作臺面，準備下一次測試。若需進行下一個樣品的測試，重復步驟（三）至（五）；若測試結束，關閉設備電源，蓋好防塵罩。

十、數據處理與分析

壓強硅氧粉粉末電阻率測試儀采集的原始數據需要經過合理的處理與分析，才能為材料研發與質量控制提供有價值的參考。以下是常見的數據處理與分析方法：

（一）數據預處理

原始數據中可能包含由于環境干擾、樣品裝夾不當、顆粒破碎等因素導致的異常值，需要進行預處理：

異常值剔除：觀察壓強-電阻曲線與壓強-電阻率曲線，若出現明顯偏離整體趨勢的跳變點，應判斷是否為異常值。異常值的產生可能是由于樣品中存在大顆粒雜質、電極接觸瞬間不穩定、外界電磁干擾等原因。對于異常值，可采用相鄰數據的平均值進行替換，或直接刪除該數據點。若異常值數量較多，說明測試過程存在問題，需重新測試。
數據平滑：由于測試過程中存在微小的環境干擾，電阻數據可能出現高頻波動?？刹捎靡苿悠骄▽祿M行平滑處理，消除隨機誤差的影響，使曲線更加平滑，便于觀察趨勢。移動平均的窗口寬度可根據數據采樣頻率選擇，通常為 5~11 個數據點。
壓實密度計算：根據樣品質量與不同壓強下的樣品高度，計算對應的壓實密度。壓實密度 ρ_c = m / (S × h)，其中 m 為樣品質量，S 為模具橫截面積，h 為樣品高度。壓實密度是反映粉末成型性能的重要指標，與電阻率密切相關。

（二）電阻率計算

設備已自動計算出各壓強點對應的體積電阻率，但用戶也可根據原始數據進行復核計算。電阻率計算公式為：

ρ = (R × S) / h

其中：

ρ：體積電阻率，單位為 Ω·m；
R：樣品電阻，單位為 Ω，由設備測量得到；
S：樣品橫截面積，單位為 m2，由模具內徑計算（S = π × (d/2)2，d 為模具內徑）；
h：樣品高度，單位為 m，由位移傳感器測量或根據初始高度與位移量計算得到。

計算時需注意單位的統一，通常將 S 的單位轉換為 m2，h 的單位轉換為 m，以得到單位為 Ω·m 的電阻率。對于高電阻樣品，電阻率也可用 Ω·cm 表示，換算關系為 1 Ω·m = 100 Ω·cm。

（三）曲線分析

壓強-電阻曲線：觀察電阻隨壓強的變化趨勢。通常情況下，隨著壓強的增加，粉末顆粒間的接觸更加緊密，接觸面積增大，接觸電阻減小，因此電阻隨壓強增加而下降。當壓強達到一定值后，顆粒間的接觸已達到飽和，電阻下降趨于平緩，甚至不再變化。通過分析曲線的斜率，可評估粉末的壓縮敏感度與導電網絡的構建效率。
壓強-電阻率曲線：電阻率的變化趨勢與電阻類似，但隨著壓強的增加，樣品高度 h 減小，橫截面積 S 不變，因此電阻率的變化率與電阻不同。通過分析壓強-電阻率曲線，可排除樣品幾何尺寸變化的影響，更準確地反映材料本身的導電特性。
壓強-壓實密度曲線：壓實密度隨壓強的增加而增加，初期增加較快，后期逐漸趨于平緩。將壓實密度曲線與電阻率曲線結合分析，可揭示導電性能與堆積密度的內在關系，為優化成型工藝提供依據。
重復性分析：對同一批次的多個平行樣品進行測試，比較其壓強-電阻曲線或壓強-電阻率曲線的重合度，評估材料性能的一致性。若曲線重合度較好，說明樣品均勻性高；若重合度較差，說明樣品存在偏析或粒度分布不均等問題。

（四）統計分析

對多個樣品的測試數據進行統計分析，計算電阻率的平均值、標準差、變異系數等參數，評估材料的整體性能與離散程度。平均值反映材料的典型性能，標準差反映數據的絕對離散程度，變異系數（標準差/平均值）反映數據的相對離散程度。變異系數越小，說明材料性能越穩定，批次一致性越好。通常要求硅氧粉粉末電阻率測試的變異系數不超過 5%，否則需優化生產工藝或調整測試條件。

（五）數據報告

測試報告應包含以下內容：

樣品信息：樣品名稱、編號、批次、來源、生產日期等。
測試條件：測試標準、環境溫度、濕度、壓強范圍、加載速度、保壓時間、模具規格等。
測試結果：原始數據表、壓強-電阻曲線、壓強-電阻率曲線、壓實密度數據、統計數據（平均值、標準差、變異系數等）。
結論與討論：對測試結果進行簡要分析，說明樣品的導電特性、一致性及存在的問題，提出改進建議。
測試人員與日期：測試人員簽名、審核人員簽名、測試日期。

十一、日常維護與保養

為確保壓強硅氧粉粉末電阻率測試儀的長期穩定運行，延長設備使用壽命，需進行定期的日常維護與保養，具體措施如下：

（一）每日維護

清潔設備：測試結束后，使用干凈的軟布擦拭設備表面的灰塵與污漬，尤其是上、下電極表面，若有殘留的樣品粉末或污漬，可用無水乙醇輕輕擦拭，待乙醇完全揮發后再關閉設備。清理模具時，應使用軟毛刷清除殘留粉末，避免刮傷模具內壁。
檢查電極：觀察鍍金電極表面是否有劃痕、磨損或氧化現象。若劃痕較輕，可用金相砂紙輕輕打磨；若劃痕較深或鍍金層脫落，應及時更換電極，避免影響測試精度。檢查電極固定螺絲是否松動，確保電極安裝牢固。
檢查電源線與連接線：檢查電源線是否有破損、老化現象，電源插頭是否松動；檢查各信號線、控制線是否連接牢固，有無脫落或接觸不良現象。
清理工作環境：清理工作臺面上的樣品粉末，保持工作環境整潔，防止粉末進入設備內部影響機械部件的運動或電子元件的性能。

（二）每周維護

檢查傳動部件：檢查絲杠、導軌等傳動部件的潤滑情況。若發現干澀，可添加少量專用潤滑油（脂），確保傳動順暢，減少磨損。添加潤滑油時應避免油量過多，以免沾染樣品或電極。
校準檢查：進行一次簡單的壓力與電阻校準檢查。使用已知重量的砝碼檢查壓力顯示值是否準確，使用標準電阻檢查電阻測量值是否在允許誤差范圍內。若偏差較大，需重新進行校準。
數據備份：將設備內部存儲的測試數據導出至計算機或 U 盤進行備份，避免數據丟失。刪除不必要的歷史數據，釋放存儲空間。
檢查防護裝置：檢查設備的安全防護裝置（如急停按鈕、限位開關）是否正常工作，確保在緊急情況下能夠及時停機。

（三）每月維護

全面清潔：對設備進行全面清潔，包括機架內部、散熱孔、電機外殼等部位，清除積塵，防止灰塵進入設備內部影響電子元件的性能。使用壓縮空氣吹掃難以觸及的部位，清除積塵。
檢查緊固件：檢查設備各部位的螺絲、螺母等緊固件是否松動，尤其是電極固定螺絲、電機安裝螺絲、絲杠固定螺絲等，如有松動及時擰緊。
功能檢查：依次測試設備的各項功能，包括加載速度調節、壓力控制、電阻測量、數據打印、數據導出等，確保各功能正常。檢查位移傳感器（若配備）的測量準確性，必要時進行校準。
檢查接地：檢查設備接地是否良好，接地電阻應符合安全要求，防止觸電事故或電磁干擾。

（四）長期停用維護

若設備需長期停用（超過 1 個月），應采取以下措施：

清潔保養：按照每日、每周、每月維護的要求對設備進行徹底清潔與保養。
斷電存放：關閉設備電源，拔下電源插頭，將設備存放在干燥、通風、無腐蝕性氣體的環境中，避免陽光直射。設備放置位置應高于地面，防止受潮。
電極保護：將鍍金電極取下，涂抹一層防銹油，用防潮紙包裹后妥善存放。模具也應清潔干凈，涂抹防銹油后存放。
定期通電：若停用時間超過 3 個月，應每隔 1 個月通電一次，每次通電時間不少于 1 小時，防止電子元件受潮損壞，同時檢查設備是否正常。
記錄存檔：做好停用記錄，包括停用日期、原因、維護情況等，便于后續啟用時參考。

十二、常見故障及排除方法

在壓強硅氧粉粉末電阻率測試儀的使用過程中，可能會遇到一些常見故障，用戶可根據以下方法進行排查與處理：

故障現象	可能原因	排除方法
開機后屏幕無顯示	1. 電源未接通；2. 電源開關損壞；3. 保險絲熔斷；4. 顯示屏故障	1. 檢查電源線是否插好，電源插座是否有電；2. 更換電源開關；3. 更換同規格保險絲；4. 聯系供應商維修顯示屏
壓力顯示異常（顯示為零或偏差較大）	1. 壓力傳感器連接松動；2. 壓力傳感器損壞；3. 未進行壓力校準或校準錯誤；4. 傳感器信號線斷路	1. 檢查傳感器連接插頭，重新插緊；2. 更換壓力傳感器；3. 重新進行壓力校準；4. 檢查信號線，修復斷路處
電阻測量值偏差較大或無讀數	1. 電極接觸不良；2. 測試導線斷路或短路；3. 低電阻測量儀故障；4. 未進行電阻校準或校準錯誤；5. 樣品表面不潔或裝樣不實	1. 檢查電極安裝是否牢固，清潔電極表面；2. 檢查測試導線，更換損壞的導線；3. 聯系供應商維修測量儀；4. 重新進行電阻校準；5. 重新制備樣品，確保裝樣均勻
上壓板運動不平穩或有異響	1. 絲杠或導軌潤滑不足；2. 絲杠或導軌內有異物；3. 電機故障；4. 傳動部件松動	1. 添加專用潤滑油（脂）；2. 清除異物；3. 聯系供應商維修電機；4. 擰緊松動的傳動部件
測試過程中數據跳變頻繁	1. 環境電磁干擾；2. 樣品裝夾不穩或顆粒破碎；3. 傳感器信號受干擾；4. 接地不良	1. 遠離強電磁干擾源；2. 重新裝夾樣品，確保穩固，降低加載速度；3. 檢查傳感器屏蔽線是否接地良好；4. 確保設備可靠接地
無法保存數據或導出數據	1. 存儲設備已滿；2. U 盤格式不支持；3. 數據接口損壞；4. 內部存儲器故障	1. 刪除不必要的歷史數據；2. 將 U 盤格式化為 FAT32 格式；3. 聯系供應商維修數據接口；4. 聯系供應商維修內部存儲器
微型打印機不工作	1. 打印機缺紙；2. 打印頭堵塞；3. 打印機連接松動；4. 打印機故障	1. 安裝熱敏打印紙；2. 使用酒精棉清潔打印頭；3. 重新連接打印機排線；4. 聯系供應商維修打印機
加載速度不穩定	1. 電機驅動器參數設置不當；2. 絲杠傳動阻力大；3. 電源電壓波動	1. 重新設置電機驅動器參數；2. 清潔絲杠，添加潤滑油；3. 檢查電源電壓，使用穩壓電源
樣品脫模困難	1. 脫模劑用量不足；2. 樣品與模具粘連；3. 模具內壁粗糙	1. 下次測試時適量增加脫模劑；2. 小心敲擊模具或使用脫模裝置緩慢推出；3. 清潔模具內壁，必要時進行拋光處理

若上述方法無法排除故障，或遇到其他復雜問題，應及時聯系設備供應商的技術支持人員，切勿自行拆卸設備核心部件，以免造成更大損壞或安全事故。

十三、安全注意事項

為保障操作人員的人身安全與設備的正常運行，使用壓強硅氧粉粉末電阻率測試儀時需嚴格遵守以下安全注意事項：

（一）電氣安全

設備必須使用符合接地要求的 220V、50Hz 電源插座，確保設備可靠接地，防止觸電事故發生。接地電阻應不大于 4Ω。
嚴禁在設備運行時插拔電源插頭或打開電氣控制箱，以免發生觸電或短路事故。
若設備出現冒煙、異味、異常發熱等情況，應立即切斷電源，并聯系專業人員檢修，切勿繼續使用。
非專業人員不得擅自拆卸設備內部的電氣元件，以免損壞設備或引發安全事故。
清潔設備時，應先切斷電源，避免用水直接沖洗，防止電氣元件受潮短路。

（二）機械安全

設備運行過程中，嚴禁將手或身體其他部位伸入上、下壓板之間，以免發生擠壓傷害。操作人員應站在設備側面操作，避免正對壓板。
裝卸樣品時，應確保上壓板已停止運動并處于安全高度，避免樣品掉落或壓板意外下降造成傷害。
設備加載力較大，測試時應確保模具放置平穩，避免模具在壓力下飛出傷人。模具應放置在下電極的中心位置，確保受力均勻。
禁止在超過設備最大加載力（5000N）或最大壓強（5.0MPa）的條件下使用設備，以免損壞機械結構或引發安全事故。
設備運行時，若聽到異常聲音或發現異常振動，應立即停機檢查，排除故障后再繼續使用。

（三）操作安全

操作人員應經過培訓，熟悉設備的操作流程與安全規范后方可上崗操作。未經培訓的人員不得擅自操作設備。
測試前，應仔細檢查樣品尺寸、模具規格是否符合要求，避免因樣品過大或模具破損導致測試失敗或設備損壞。
測試過程中，操作人員不得離開崗位，應密切關注設備運行狀態，發現異常立即停機處理。
清潔電極時，應使用無水乙醇，避免使用腐蝕性溶劑損傷鍍金表面。使用乙醇時應遠離火源，防止火災。
處理硅氧粉等粉末樣品時，應佩戴防護手套、口罩與護目鏡，避免粉塵吸入或接觸皮膚。操作應在通風櫥或通風良好的環境中進行。

（四）環境安全

設備應放置在遠離易燃、易爆物品的環境中，避免發生火災或爆炸事故。設備周圍嚴禁堆放雜物，保持通道暢通。
測試過程中產生的廢棄樣品與粉塵應按規定分類處理，避免環境污染。硅氧粉等化學廢棄物應交給有資質的單位處理，不得隨意丟棄。
設備長時間不使用時，應切斷電源，并做好防塵、防潮措施。在潮濕季節，應定期通電驅潮，防止設備受潮損壞。
若發生樣品灑落或粉塵泄漏，應立即清理，避免粉塵擴散。清理時使用濕抹布或吸塵器，避免揚塵。

十四、應用案例參考

為幫助用戶更好地理解壓強硅氧粉粉末電阻率測試儀的實際應用，以下列舉兩個典型的應用案例：

案例一：鋰離子電池硅氧負極材料壓強-電阻率測試

測試目的：研究碳包覆硅氧粉在不同壓強下的電阻率變化規律，為干法電極成型工藝提供壓力參數依據。

測試條件：

測試模式：粉末電阻率測試
樣品：碳包覆硅氧粉（SiO?.?@C），D50=5μm
模具內徑：50mm
試驗速度：10mm/min
壓強范圍：0.05~4.0MPa
保壓時間：30s
測試結果：
當壓強從 0.05MPa 增加到 1.0MPa 時，電阻率從 125Ω·cm 快速下降至 28Ω·cm，主要原因是壓強增加使粉末顆粒間的接觸更加緊密，導電網絡逐漸形成。
當壓強從 1.0MPa 增加到 4.0MPa 時，電阻率下降趨勢放緩，最終穩定在 22Ω·cm 左右，說明此時顆粒間的接觸已達到飽和，進一步增加壓強對導電性能的提升作用有限。
保壓期間，電阻率波動幅度小于 3%，表明樣品在該壓強下的導電穩定性較好。
結論：該碳包覆硅氧粉的干法電極成型壓強可設定在 1.0~2.0MPa 范圍內，既能保證較低的電阻率，又可避免因壓力過大導致顆粒破碎或模具損耗增加。

案例二：絕緣型硅氧粉填料壓實電阻率測試

測試目的：評估用于導熱硅膠墊的絕緣型硅氧粉填料在高壓下的絕緣性能，確保其符合電子封裝材料的絕緣要求。

測試條件：

測試模式：粉末電阻率測試
樣品：絕緣型硅氧粉（SiO?.?），表面經偶聯劑處理，D50=10μm
模具內徑：50mm
試驗速度：5mm/min
壓強范圍：0.05~5.0MPa
保壓時間：60s
測試結果：
在 0.05MPa 壓強下，樣品電阻率為 2.8×1012Ω·cm，表現出良好的絕緣性能。
隨著壓強增加至 5.0MPa，電阻率緩慢下降至 1.5×1012Ω·cm，仍遠高于絕緣材料的閾值（10?Ω·cm），說明樣品在高填充量下仍能保持優異的絕緣性能。
平行樣測試結果顯示，電阻率的變異系數為 4.2%，表明樣品的絕緣性能一致性較好。
結論：該絕緣型硅氧粉填料可用于導熱硅膠墊的生產，在 5.0MPa 以下的成型壓強范圍內均能保持良好的絕緣性能，滿足電子封裝材料的應用要求。
