在電工電子產品、家用電器以及戶外電力設施的運行過程中，絕緣材料常處于潮濕、多塵或有化學污染物的嚴酷環境中。當絕緣表面附著含鹽或酸堿性污染物并承受電場作用時，表面會產生泄漏電流，進而引發局部放電與碳化通道的形成，這種現象被稱為電痕化或漏電起痕。電痕發展到一定程度將導致絕緣失效甚至引燃材料，是電氣火災與設備故障的重要誘因之一。為定量評價固體電氣絕緣材料在電場與污染液聯合作用下的耐電痕化和耐蝕損能力，依據GB/T 6553-2003及IEC 60587標準設計的檢測設備成為材料研發、進料檢驗及產品認證中不可缺的試驗裝置。

一、電痕化試驗基本原理與檢測意義

電痕化是指絕緣材料表面因局部劣變產生局部導電通道，并在電場與含雜質液體共同作用下使導電通道逐步延伸、加深的過程。與單純的電氣擊穿不同，電痕化是一個伴隨熱、電化學與放電燒蝕的長期漸進過程。在高壓電場作用下，附著在絕緣表面的污染液膜產生泄漏電流，電流密度較大處引起水分蒸發與局部干燥帶形成，干燥帶兩端發生間歇性小電弧放電。電弧的高溫使有機絕緣材料發生熱裂解與碳化，碳化物又進一步降低表面電阻，使泄漏電流增大，如此循環最終導致貫穿性導電痕跡即電痕的出現。若材料不能承受該過程，電痕會迅速擴展引發短路或燃燒。

GB/T 6553-2003電子漏電指數測試儀器BLD-6000V通過在傾斜放置的絕緣試樣表面安裝一對規定尺寸與間距的電極，施加工頻交流或直流高電壓（通常100V～6000V范圍），并以恒定流速滴加含有氯化銨等成分的污染液，模擬嚴酷污染環境下的電痕化發展過程。試驗可采用恒定電壓法或逐級電壓法，以試樣表面電流突增超過設定閾值并持續一定時間自動切斷作為失效判定（方法A），或以電痕延伸至規定標記位置作為人工判定（方法B）。通過記錄試樣耐受的電壓等級、試驗持續時間或是否通過在規定電壓下規定時長的耐電痕測試，可對材料的耐電痕化性能進行分級與比對，為電器外殼、接線端子、絕緣子、開關插座面板等產品的絕緣材料選型提供科學依據。

二、設備適用范圍與典型應用對象

GB/T 6553-2003電子漏電指數測試儀器BLD-6000V主要應用于對電工電子產品、家用電器及其所用固體電絕緣材料進行耐電痕化和蝕損的評定試驗。典型被測材料包括但不限于：熱固性塑料如酚醛、環氧、不飽和聚酯模塑料；熱塑性塑料如聚碳酸酯PC、尼龍PA、ABS、PBT、改性PPO等用于電器外殼的材料；層壓制品如酚醛紙板、環氧玻纖板；以及陶瓷、云母復合絕緣材料等。該設備既可以用于第三方檢測實驗室出具型式試驗報告，也可用于生產企業質保部門的進貨檢驗與新產品配方開發中的材料篩選。除固體平板試樣外，經適當改制夾具后也可對帶彎曲表面的絕緣件進行模擬評估。設備支持交流工頻（48Hz～62Hz）及可選直流輸出，能滿足GB/T 6553-2003與IEC 60587標準中規定的各類試驗條件設置。

三、整機結構與系統組成說明

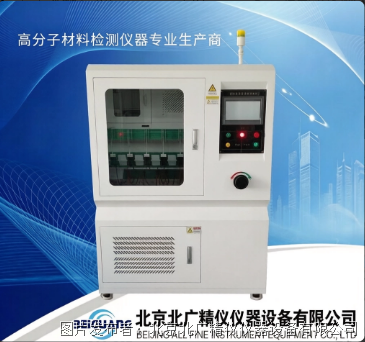

儀器采用試驗箱體與控制柜一體化立式結構布局。前部設有帶透明觀察玻璃的試驗箱門，便于試驗過程中觀察試樣表面放電、起弧及碳化情況而不必開啟箱門。箱體內部分為工作腔與底部廢液收集區，工作腔用于安裝電極支架、試樣夾持機構及滴液針頭，底部設導流槽匯集廢污染液排入廢液回收容器。箱頂配有排風接口，可外接排煙管將試驗中可能產生的微量煙霧或分解氣體排出至室外，保持實驗室空氣潔凈。

控制系統通常位于箱體側部或上部斜面板上，核心由可編程邏輯控制器（PLC）、觸摸屏人機界面、高壓調壓模塊、高壓試驗變壓器、精密蠕動泵滴液裝置、過流保護繼電器及各類傳感采集單元構成。PLC負責接收觸摸屏設定的試驗參數（電壓值、試驗時間、滴液流速、報警延時等），控制調壓器平穩升壓與降壓，采集回路電流與實時電壓信號，并依據過流閾值判斷是否觸發自動切斷與報警。觸摸屏提供參數錄入、運行狀態顯示（實時電壓、實時泄漏電流、已運行時間、當前滴液計數）、歷史數據查詢及報警信息提示等功能。這種模塊化設計使操作直觀簡便，同時保證高壓回路與控制低壓回路之間通過光電隔離等手段實現抗干擾，確保數據采集的穩定性。

高壓發生部分由單相或三相調壓器與高壓試驗變壓器串聯組成。調壓器將輸入工頻電壓連續調節后送入高壓變壓器初級，次級感應出最高可達6000V的交流高壓，經限流電阻接入電極回路。限流電阻按標準規定配置（通常為若干千歐量級，依所選電壓等級對應不同阻值），用以防止試樣擊穿瞬間短路電流過大損壞設備并保障試驗條件符合標準要求。設備供電為AC 220V/50Hz，要求供電線路帶有可靠接地且接地電阻符合電氣安全規范。

滴液系統采用精密蠕動泵配合耐酸堿硅膠泵管，通過調節泵轉速實現污染液流速的多檔或連續調節。液路由儲液箱（通常配帶蓋塑料或不銹鋼水箱）、硅膠軟管、滴液針管及排液閥組成。儲液箱用于盛放按標準配制的0.1%氯化銨污染試驗溶液，滴液針頭位置可上下微調以保證液滴垂直落于兩電極間試樣表面上規定區域。為排除初次使用時空氣管路中的氣泡，設備設有手動排液或預運轉功能，確保正式試驗開始前液滴流速已穩定。

四、電極系統與試樣安裝方式

標準配置的電極采用耐腐蝕不銹鋼材料制成，厚度0.5mm，按GB/T 6553-2003附錄規定加工為矩形截面并帶有規定倒角與刃口角度（通常兩電極面成60°夾角布置，電極間垂直投影距離50mm±0.5mm）。上電極與下電極分別通過絕緣支柱固定在可傾斜的試樣夾持架上，夾持架可使試樣與水平面成45°傾斜角安裝——這是GB/T 6553高壓電痕化試驗的典型安裝方式，目的是使污染液在重力作用下從上電極區域沿試樣表面向下流淌經下電極，模擬傾斜表面污染物積累的實際工況。

電極與試樣之間按規定夾入標準濾紙襯墊。濾紙尺寸與厚度依標準要求制作（厚度通常0.15mm～0.17mm），每個電極下方墊若干層濾紙（常為4層或8層，依具體試驗細則），其作用一是使污染液均勻分布于電極-試樣接觸區，二是防止電極直接壓傷試樣表面改變電場分布。每次更換試樣必須更換新濾紙，嚴禁重復使用以免殘留碳化物或鹽分影響下次試驗結果。電極間距可通過游標卡尺或?qū)Ｓ孟尬粔K進行核驗與微調，確保符合50mm±0.5mm的允差要求。緊固電極的螺釘應具備防松措施，避免試驗過程中因熱脹或振動導致間距改變。

對于某些特殊研究需要，也可選配鉑金或鎢合金電極以提升耐電弧燒蝕壽命，但標準常規試驗允許使用合格的不銹鋼電極，只要其尺寸、形狀與表面粗糙度滿足標準圖紙要求且無明顯燒蝕變形即可。長期使用后若電極刃口出現明顯碳化附著或圓角變大，需用細砂紙或油石小心打磨復原或更換新電極，以保證電場分布與標準一致。

五、污染液配制與濾紙選用要求

GB/T 6553-2003方法規定使用的試驗溶液A為質量分?jǐn)?shù)（0.1±0.002）%的分析純氯化銨（NH4Cl）水溶液，溶劑須為蒸餾水或去離子水（電導率不大于1mS/m）。必要時可加入質量分?jǐn)?shù)（0.02±0.002）%的異辛基苯氧基聚乙氧基乙醇作為非離子型濕潤劑以降低溶液表面張力，使液滴能在某些疏水性材料表面較好地鋪展?jié)櫇瘛Ｅ渲茣r(shí)先用天平稱取所需質量的氯化銨與分析純水，攪拌至完全溶解，必要時用pH試紙或電導率儀核查，溶液在23℃時的電阻率應為（395±5）Ω·cm左右。污染液應現配現用或密封避光冷藏，存放周期一般不宜超過四周，久置可能因揮發濃縮或微生物生長改變電導率從而影響試驗重復性，每次試驗前建議抽檢確認。

濾紙應采用無明顯熒光、質地均勻的定性濾紙，厚度控制在0.15mm～0.17mm范圍，裁剪為適合電極大小的矩形或圓形墊片。濾紙?jiān)谘b入前應保持干燥潔凈，不得用手直接接觸其中央工作區域以防汗?jié)n油脂污染。試驗時將濾紙夾在電極與試樣之間，輕輕按壓使污染液能借助毛細作用均勻潤濕接觸面。若濾紙吸液不均或出現氣泡阻斷液路，應重新安裝。

六、試樣制備與環境調節條件

按GB/T 6553-2003要求，平板斜面試樣推薦最小尺寸為長約120mm、寬約50mm，優選厚度為6mm。若實際產品厚度不同于6mm，允許使用實際厚度進行測試但須在報告中注明；對于厚度小于3mm的薄板材料，可將多層同種材料疊合至至少3mm進行試驗，疊合層面應緊密貼合無氣泡，并在報告中說明疊合情況。試樣表面應平整、無氣泡、無劃痕、無油污及脫模劑殘留。標準建議用細金剛砂紙蘸去離子水輕微打磨整個試樣表面至呈現均勻無光澤濕潤狀態，然后徹底清洗并干燥；若不打磨也應在報告中說明表面處理方式。

試樣在試驗前需在標準環境條件下進行狀態調節：溫度（23±2）℃，相對濕度（50±10）%，調節時間一般不少于24小時（某些材料標準可要求48小時或更長），使材料內部溫濕度平衡。調節后的試樣取出后應盡量避免手指直接接觸試驗區域，宜戴潔凈棉質手套操作。對于在下電極上方25mm處需作電痕長度判定（方法B）的試驗，須用耐墨水在試樣兩側距下電極邊緣25mm位置畫清晰標記線作為終點參考。

七、試驗方法與判定準則說明

設備支持GB/T 6553-2003中規定的兩種基本試驗程序：

恒定電痕化電壓法（方法1）：在選定恒定電壓值（標準推薦優先采用2.5kV、3.5kV或4.5kV，也可按協商選取其他值如1.0kV～6.0kV范圍內合適數值）下持續施加電壓，同時按選定流速（依電壓等級對應標準表1中推薦值：0.075mL/min、0.15mL/min、0.30mL/min、0.60mL/min或0.90mL/min）連續滴加污染液。試驗持續至發生失效或達到規定時間（通常為6小時）。若在6小時內試樣未出現電流超限失效且電痕未達標記線，可判定該材料在此電壓及污染條件下通過耐電痕化試驗。

逐級電痕化電壓法（方法2）：從某一起始電壓開始，每保持1小時后將電壓升高250V（或按標準規定步序），逐級遞增直至試樣發生失效。記錄材料能耐受的最高一級電壓作為該試樣的耐電痕化性能表征值。此法多用于材料分級或研究電痕化敏感電壓區間。

失效判定通常有兩種并行標準供選用：

方法A（電流法）——設備默認自動化判定方式。當試驗回路中流經試樣的電流達到或超過設定報警電流值（標準推薦60mA，也可按需要設定在1A短路電流背景下?lián)Q算），且該過流狀態持續超過設定延時（通常2秒）時，過流保護繼電器動作自動切斷高壓電源，系統記錄為試樣失效（不合格）并聲光報警。此方式適合無人值守的多試樣并行測試。

方法B（電痕長度法）——由操作人員目視觀察，當試樣表面產生的電痕向前延伸到達預先在下電極上方25mm處所畫標記線時，手動終止試驗并記錄為達到終點。此法需全程看護且標記須在制樣時刻好。

試驗結束后應記錄施加電壓值、污染液流速、試驗持續時間、是否失效、失效形式（過流切斷或電痕達標記）以及試樣表面碳化痕跡形貌描述等信息，納入試驗報告。

八、觸摸屏操作界面與參數設置指引

設備配有彩色觸摸屏人機界面，上電后進入主菜單，通常包含以下主要功能入口：

總電源啟動——接通或斷開設備總供電。

蠕動泵電源——獨立控制滴液泵的供電開關，正式試驗前先開啟以進行手動排液與流速校準。

交流試驗AC／直流試驗DC——進入相應模式的參數設置與運行界面（直流輸出為選配功能）。

用戶登錄與用戶管理——支持多級別賬戶權限設置，防止無關人員誤改關鍵參數，普通操作員僅可運行已設好的試驗方案，管理員可修改系統配置與校準系數。

進入交流或直流試驗運行界面后可見：

開始試驗按鈕——按下后系統按設定參數自動升壓至目標值（若已提前手動調好也可直接受控），同時啟動計時。

結束試驗按鈕——手動強制停止試驗并降壓斷電（建議在確認安全后用于提前終止或試驗正常完畢后的停機操作）。

高壓原點指示——顯示當前高壓輸出是否已回零。

報警畫面入口——查看歷史報警記錄如過流跳閘、門聯鎖斷開等。

泵運行按鈕——單獨啟停蠕動泵滴液，不與高壓聯動，方便預排氣泡與觀察液滴。

時間清零——將已運行試驗時間復位歸零，通常在重新啟動新一輪試驗前使用。

參數設置入口——進入后可設定污染物流速（對應蠕動泵轉速或流量值）、報警延時時間（過流持續多少毫秒或秒觸發切斷，常設為2000ms即2秒）、試驗總時間（0～9999min可設，設為零時常表示手動停止模式）。

當前流量、當前電壓、實時電流數值顯示區——?jiǎng)討B(tài)刷新，便于監控試驗狀態。

手動排液按鈕——不施加電壓時空轉泵數秒以排出管路氣泡使液柱連續。

模擬短路測試按鍵——用于檢查各工位過流保護回路動作是否正常，屬調試維護功能。

報警電流設定值與實時電流值分欄顯示——幫助判斷是否在正常泄漏范圍（通常正常運行時泄漏電流僅數毫安級，若逐漸上升至數十毫安需注意可能即將失效）。

參數設置界面中，污染物流速按標準推薦五檔或連續輸入，報警延時一般保持2秒，試驗時間依需要設為6小時（360min）或更長。電壓值的調節可通過機身調壓旋鈕手動緩升，部分型號支持程控自動升壓至設定值。無論自動或手動升壓，接近設定值時應放慢調節速度以避免過沖。

九、標準試驗操作步驟詳解

以下按典型操作流程分步說明，實際操作請以設備現場觸摸屏提示及實驗室安全規程為準：

開箱初檢與水平放置——設備拆箱去除運輸固定泡沫與綁帶后，應選擇堅固水平地面安置，調整底腳使箱體平穩，周邊預留散熱與操作空間，附近應設有可靠接地點。

試樣制備與安裝——按前述要求制備、打磨、調節并清潔試樣，將試樣以與水平面成45°角固定在夾持架上（無光澤面朝外，通常向下或按標準圖示方向），裝入標準濾紙墊片于上下電極與試樣之間，調整電極間距確認50mm±0.5mm后鎖緊。

污染液配制與加注——用分析純氯化銨與去離子水按0.1%質量分?jǐn)?shù)配制污染液（必要時加濕潤劑），攪拌均勻后倒入儲液箱，蓋好箱蓋防止灰塵落入。檢查硅膠管連接無折彎滲漏。

滴液系統排氣與校準——開啟蠕動泵電源，點按"手動排液"，不施加高壓，讓泵運轉1～2分鐘直至滴液針頭出液連續、無氣泡，觀察液滴是否能穩定落于兩電極間試樣表面中央?yún)^(qū)域，必要時微調滴針高度與角度。關閉手動排液。

參數設定——閉合試驗箱門，接通總電源，在觸摸屏上選擇交流或直流試驗?zāi)Ｊ剑O(shè)置試驗電壓目標值（如2500V、3500V、4500V等）、污染液流速（對應所選電壓的標準推薦流速）、報警延時（多設為2s）、試驗總時間（如360min代表6h）。確認實時顯示窗數值無誤。

電壓調節——按下所選試驗?zāi)Ｊ桨粹o，緩慢旋轉調壓器旋鈕使高壓表示值升至設定試驗電壓。注意升壓過程應勻速平緩，避免快速旋動引起電壓過沖打壞試樣或誤觸發保護。電壓調定后可輕微晃動調壓手輪鎖定（若有鎖鈕）。

啟動試驗——確認箱門已關嚴、門聯鎖指示燈正常后，先按"泵運行"啟動滴液，隨即按"開始試驗"鍵，系統開始計時并持續監測回路電流。此時應透過觀察窗留意初期液流是否順暢、有無異常聲響或過大初始電流。

試驗過程監控——試驗期間定期察看實時電流值（正常應維持在數毫安以?xún)?nèi)且較平穩）、液滴連續性及試樣表面是否有初期放電輝光或輕微碳化。若電流逐漸爬升至接近報警閾值應予以關注并做好記錄。若發生試樣起火應立即按"急停"按鈕或切斷總電源。

試驗結束處理——達到設定時間未失效則按"結束試驗"鍵，設備自動降壓斷高壓，可保留泵運行數秒后關閉。若因過流跳閘報警而終止，系統已自動切斷高壓并聲光提示，按"報警復位"解除鈴聲后可查看記錄。無論何種終止，試驗完成后應開啟頂部排風扇數分鐘將箱內可能殘留煙氣抽走后再開門。

取樣與清理——取出試樣拍照存檔標注碳化痕跡，卸下電極用無水乙醇棉簽清除附著碳化物，清空廢液收集器，若長時間不再做試驗應將儲液箱剩余污染液倒掉并用蒸餾水清洗水箱與蠕動泵管路防止結晶堵塞。

十、過流保護與安全防護機制

高壓漏電起痕試驗涉及上千伏電位與可燃材料，安全設計是設備重要組成部分。BLD-6000V具備以下安全防護功能：

高壓回路串聯可調或固定限流電阻，限制試樣擊穿瞬間短路電流，既符合標準要求又保護變壓器與電極不被過大電流損傷。當回路電流超過設定報警門檻（如60mA）且持續時間達到報警延時（如2s），高速過流繼電器動作切斷調壓器輸出與高壓變壓器供電，同時觸摸屏彈出報警提示并記錄失效時間。

試驗箱門通常可配置門聯鎖開關（微動開關或磁簧開關），當箱門打開時高壓輸出被硬件禁止接通或立即切斷，防止誤操作開門時觸碰帶電電極。即便門聯鎖未接線也必須在操作規程中強制要求試驗進行中嚴禁開門。

設備外殼設有專用接地端子，要求用戶必須用黃綠雙色導線將其接入實驗室保護接地網，接地電阻應不大于4Ω。接地不良時機殼可能存在感應電勢甚至漏電危險。

急停按鈕——醒目紅色蘑菇頭急停開關安裝在控制面板易觸及位置，按下后立刻切斷總電源或至少切斷高壓輸出回路，用于緊急狀況下人工干預（如發現試樣猛烈燃燒、設備異常嘯叫等）。

軟件層面設有參數合理性檢查，如設定電壓超出設備量程、試驗時間為負或零等情況會提示修正后方允許啟動。歷史報警日志可供事后排查異常原因。

日常使用中還需注意：調壓器回零方可切換量程或重新啟動高壓；更換試樣、調整電極時必須確認高壓已徹底切斷且放電完畢（高壓變壓器二次側電容殘余電荷一般經泄放電阻自動放掉，但仍建議稍作等待）；勿在潮濕積水地面操作設備；試驗區域應配備適用于電氣火災的滅火器（二氧化碳或干粉），禁止用水撲救電氣火情。

十一、多工位并行測試與數據記錄功能

該型號儀器通常支持多組（如五組）獨立試樣同時試驗，各工位共享同一套高壓源但通過獨立限流電阻與電極回路分離，或各工位有獨立電流檢測通道。觸摸屏上可分別顯示每一路的實時泄漏電流與工作狀態，任一路發生失效自動切斷該路或整機高壓（依接線方式設定）。多工位設計大幅提高了材料比對試驗或批次抽樣檢驗的效率——可在相同電壓與滴液條件下同時對五塊不同配方試樣或五個平行樣進行耐電痕化考核，減少因環境溫濕度波動帶來的系統誤差。

設備可存儲多組歷史試驗記錄，內容包括試驗編號、設定電壓、實際電壓、滴液流速、報警電流設定、試驗起止時間、實際運行時間、失效與否標志及失效時刻電流值等。記錄可通過USB接口導出或在局域網內通過RS232/485、以太網接口上傳至實驗室信息管理系統（LIMS），滿足現代化檢測機構對數據可追溯性與電子原始記錄歸檔的要求。部分版本軟件支持簡易試驗報告模板編輯與打印輸出，用戶可依自身質量體系文件自定義報告格式。

十二、執行標準與符合性說明

本檢測儀器依照GB/T 6553-2003《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》及等同采用的IEC 60587:1984《Electrical insulating materials used under severe ambient conditions—Test methods for evaluating resistance to tracking and erosion》中的有關條款設計制造。儀器輸出電壓范圍、電壓穩定度、電極尺寸與間距、污染液成分與流速推薦值、限流電阻匹配關系、過流保護動作電流與延時等均符合上述標準條款要求，可用于出具在產品標準中注明"按GB/T 6553-2003方法試驗"的正式檢測數據。用戶在編寫試驗大綱或認可實驗室作業指導書時，應引用對應標準的具體版本號并說明所選試驗方法（恒定電壓法或逐級電壓法）及判定準則（方法A或方法B）。

十三、日常維護保養與周期性校準

為保證測試結果重復可靠及設備長期穩定運行，建議執行以下維護事項：

每次試驗完畢后用無水乙醇清潔電極刃口與表面碳化附著物，檢查電極是否變形、刃口是否變鈍，必要時打磨修復或更換。濾紙夾、試樣夾持架也應擦拭干凈防止鹽分結晶堆積。

蠕動泵硅膠管屬易損耗材，長期輸送含氯離子溶液會老化變硬或開裂，建議根據使用頻率每3～6個月或發現流速不穩、管壁龜裂時更換新管。換管時注意管徑與泵頭卡槽匹配，裝好后重新排氣校準流速。

儲液箱與管路若長時間停用須用清水循環清洗2～3遍排空殘留氯化銨溶液，防止結晶堵塞針頭或腐蝕金屬件。滴液針頭若有堵塞可用細鋼絲通或超聲波清洗。

試驗箱體內壁若有噴濺污染液應及時擦凈，觀察窗玻璃保持通透。排風風機濾網定期除塵保證抽風效率。

電氣部分：每年至少進行一次電壓表示值誤差校驗（用標準高壓分壓器比對）、計時精度核查及過流保護動作值測試。設備接地連續性應定期檢查。若發現調壓器碳刷異響或輸出電壓抖動，需由專業人員檢修。

環境要求：設備應安裝于無強電磁干擾、無腐蝕性氣體、溫度適宜（建議10℃～35℃）、相對濕度不大（建議≤80%RH）的室內實驗場所，避免陽光直射與強烈振動。

十四、常見試驗異常現象分析與處理建議

試驗中出現以下情況可參考對應分析思路：

液滴不能順試樣表面流下或偏向一側——檢查試樣傾斜角是否為45°，表面是否過于疏水（某些含氟或硅烷處理表面需加濕潤劑或改用方法B評估），滴針位置是否偏移，濾紙是否吸液飽和。

起始泄漏電流偏大（如超過10mA）——檢查電極與試樣間是否殘留金屬屑或碳化物短路，濾紙是否含雜質，污染液電導率是否超標（溶液配制錯誤或存放過久濃縮），電極間距是否偏小。

未到標準時間即頻繁過流跳閘——可能為材料本身耐電痕性差，也可能是電極間距不對導致電場過強、污染液流速過高（高于標準推薦值使表面始終濕潤漏電流大）、限流電阻未按要求接入或阻值偏小。對照標準表1核查各參數匹配性。

試驗中無明顯電痕但電流漸增后突然回落——可能是電極接觸不良或引線松動，應停機檢查連線緊固情況。

同一材料平行樣結果離散大——重點審查試樣制備（打磨均勻性、厚度一致性）、污染液新鮮度與電導率、濾紙層數是否統一、環境溫度濕度是否失控、滴液流速實際值與設定值偏差。必要時用量筒接液稱重核實實際流速。

十五、性能參數

箱體內容積:帶玻璃觀察門

電氣規格:1000~6000V(交直流電壓精度:1%)連續可調，當試驗回路中，短路電流達到或超過1A持續2S后，繼電器動作，切斷電壓，報警指示試品不合格;

電極規格:厚度為0.5mm,其它尺寸按照標準要求制作,上、下電極之間的間距為50±0.5mm;

滴液裝置:滴液裝置高度可調,污染液流速 0.075 、 0.15 、 0.30 、 0.60 、 0.90mL/min 可調,

試驗時間:0~9999min可設置

濾紙尺寸:按標準要求制做，濾紙厚度為0.15~0.17mm;

箱體材料:鐵板噴涂;

電源:AC 220V/ 50Hz/25A。
