一、儀器整體概述與行業檢測應用背景

（一）導電電阻率、方塊電阻檢測在導體半導體材料領域的核心意義

導電材料、半導體材料、金屬導電薄膜、復合導電涂層的導電性能，是決定下游電子元器件、光伏器件、電線電纜、導電功能制品使用性能的核心電學指標。行業內用來量化材料導電能力的兩項核心參數分別為電阻率、方塊電阻（方阻），反向表征導電性能的指標為電導率，三組參數相互換算，是原材料進廠檢驗、成品出廠質控、新材料配方研發、工藝優化調整過程中必不可少的基礎檢測數據。

電阻率代表單位體積材料固有的導電阻力，數值大小直接反映材料內部載流子遷移難易程度；方塊電阻專用于各類薄層導電薄膜、擴散層、外延片等平面薄層材料，用來表征單位正方形薄膜的導電阻力，不受薄膜尺寸長寬影響；電導率為電阻率的倒數，直觀體現材料導電導通能力。金屬、半導體、導電涂層材料電阻率區間跨度極大，低阻金屬箔、導電銀漿薄層電阻數值極低，而硅基半導體、復合導電塑料電阻數值高出數個數量級，常規兩電極電阻測量設備會受引線電阻、探針接觸電阻干擾，低阻區間測量誤差大幅上升，無法滿足高精度檢測需求。

電線電纜、導電導體相關檢測執行標準 GB/T 3048.3-2007，規范了導體直流電阻、電阻率的試驗方法，標準明確推薦四端測試法作為基礎測量手段，要求測量設備可消除接觸電阻干擾、具備多量程自動切換、溫度誤差補償、正反向電流修正等配套功能，同時對測量精度、恒流源穩定性、數據記錄輸出作出明確約束。傳統簡易電阻測量設備僅能實現單一量程、單方向電流測量，無厚度自動修正、溫漂補償功能，測量數據離散度高，無法匹配標準規定試驗誤差限值。

本款 GB/T 3048.3-2007 四探針導電電阻率測試儀依托雙電測四探針架構，融合恒流源控制、正反向電流換向修正、溫度補償、厚度自動修正、多通訊接口數據輸出等功能，完整覆蓋 GB/T 3048.3-2007 試驗全部設備要求，同時兼容半導體晶圓、ITO 導電薄膜、金屬涂層、塊狀導電金屬、導電電阻元器件、碳系復合導電材料多品類試樣檢測，適配生產企業質檢車間、第三方計量檢測機構、高校材料科研實驗室、新能源材料研發實驗室多類使用場景。

（二）GB/T 3048.3-2007 標準條文對測試設備的硬性規范解讀

GB/T 3048 系列為電線電纜電性能試驗通用標準，其中 GB/T 3048.3-2007 聚焦導體電阻、材料電阻率測試，標準中關于四端測量設備的硬性要求可分為五大板塊，本儀器硬件、軟件算法、功能模塊均對應匹配規范要求：

1. 測量回路架構要求：標準規定采用獨立電流回路、電壓分離回路的四端測量結構，分開施加測試電流與采集電壓信號，消除探針、引線接觸電阻帶來的系統誤差。儀器采用四探針測試結構搭配開爾文測試夾兩套測量工裝，分別適配片狀薄膜、塊狀半導體與獨立電阻元器件，雙測量模式均遵循四端分離回路設計思路，從硬件層面規避接觸電阻干擾。

2. 恒流源輸出規范：標準要求直流測試電流輸出穩定可控，可根據試樣電阻區間切換電流檔位，禁止大電流長時間施加造成試樣發熱、電阻率溫漂失真。儀器搭載 DC100mA-1A 可調恒流源，配套獨立恒流源控制開關，支持探針接觸完成后再導通電流，規避接觸瞬間打火損傷試樣，同時可根據試樣導電等級選擇適配電流，控制試樣通電溫升幅度。

3. 誤差修正配套功能：標準要求測試過程消除熱電勢、環境溫度、試樣厚度帶來的數值偏差，推薦采用正反向電流多次測量取平均值的方式抵消熱電勢誤差。儀器內置自動電流換向程序，分別采集正向、反向電流下的電阻、方阻、電阻率數值并計算平均值；搭載溫度補償模塊錄入環境溫度自動修正溫漂；支持手動錄入試樣厚度參數，薄片測量自動完成厚度修正計算，無需人工查表換算修正系數。

4. 量程與精度約束：標準針對不同阻值導體劃分允許測量誤差區間，低阻導體測量基礎準確度需達到萬分級，整機綜合相對誤差控制在 ±1% 以內。儀器電阻基礎準確度 0.01%，方阻、電阻率基礎準確度 1%，整機最大相對誤差≤±1%，整機測量標準不確定度≤±1%，各項指標均落在標準允許誤差區間內。

5. 數據記錄與輸出要求：標準規定試驗過程需完整留存電阻、電阻率、測試電流、環境溫度、試樣尺寸原始數據，支持數據長期存檔、溯源查閱。儀器配備 RS232、LAN、IO 多路通訊接口，配套電腦端數據記錄分析軟件，單機液晶屏幕同步存儲單組測試記錄，可導出、打印完整測試報表，滿足標準對檢測數據可追溯、可存檔的管理要求。

（三）儀器整體架構與四探針雙電測基礎工作原理

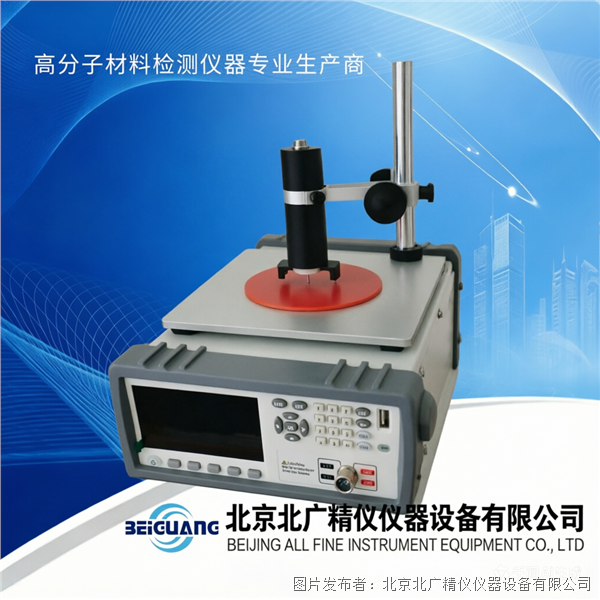

BEST-300C 四探針導電電阻率測試儀整機采用一體化集成主控架構，內部劃分為七大核心功能單元：高精度可調直流恒流源單元、四探針雙電測信號采集單元、模數轉換運算主板、溫度采集補償單元、多量程自動切換控制單元、多路通訊輸出單元、4.3 寸液晶人機交互顯示單元，各單元協同聯動完成試樣全自動化測量流程。

設備核心測量依托四探針法 + 雙電測復合測量原理，相比傳統單電測四探針設備，雙電測模式通過兩組不同探針電極組合完成兩次獨立采集，后臺算法疊加兩組數據抵消探針間距偏移、表面接觸不均勻帶來的系統偏差，提升整機測量數據穩定性。四探針基礎測量邏輯遵循開爾文四端測試理論：四根探針直線排布或矩形排布接觸試樣表面，外側兩根探針接入恒流源回路向試樣通入恒定直流電流，內側兩根探針獨立接入高阻抗電壓采集回路，電壓回路幾乎無電流流過，探針接觸點、引線產生的附加壓降不會計入試樣真實電壓差，直接從根源消除接觸電阻對測量結果的干擾。

整套測試流程自動化運行，操作人員錄入試樣厚度、探針類型、環境溫度基礎參數后，設備自動匹配對應電流量程，施加恒定電流完成正向數據采集，自動切換電流極性完成反向測量，內置運算芯片同步計算兩組數據平均值，同步輸出電阻、方塊電阻、電阻率、電導率四項參數；針對薄層薄膜試樣，系統根據預設厚度數值自動代入修正公式，無需人工查閱厚度修正系數表手動計算；測試過程同步采集環境溫度，調用內置溫度補償算法修正材料溫漂造成的數值偏移，全部計算流程由設備自主完成，屏幕同步展示多組參數，省去人工記錄、公式換算步驟，降低人工操作引入的計算誤差。

設備區分兩套獨立測試工裝適配不同試樣形態：一是四探針測試治具，適配片狀、塊狀半導體、導電薄膜、金屬涂層平面試樣；二是開爾文測試夾，直接夾持獨立電阻元器件完成直流電阻檢測，一套主機可切換兩類工裝覆蓋多形態樣品，無需更換整機設備。同時設備預留多探針、多測試臺外接接口，可搭配定制化測試治具拓展異形試樣、大面積晶圓多點掃描檢測場景。

（四）儀器適配檢測品類與全行業應用場景

1. 半導體光伏產業：單晶硅、多晶硅晶圓、碳化硅、氮化鎵化合物半導體片、光伏電池片、外延擴散層、離子注入薄層，檢測晶圓整體電阻率均勻性，篩選電阻率超差不合格硅片，優化擴散、離子注入工藝參數，提升光伏、半導體器件成品良率。

2. 顯示與光學薄膜行業：ITO 透明導電膜、金屬鍍膜、OLED 陽極導電薄層、電磁屏蔽涂層，精準測量薄膜方塊電阻，匹配屏幕透光、導電平衡工藝，管控鍍膜厚度、鍍膜速率批次穩定性。

3. 金屬材料與電線電纜行業：銅鋁導體、合金金屬箔、鍍金屬導電基材、電纜導體試樣，依據 GB/T 3048.3-2007 完成電阻率檢測，判定導體導電性能是否達標，管控線纜原材料進廠品質。

4. 新能源電池材料行業：鋰電集流體、石墨復合電極、磷酸鐵鋰導電粉體、燃料電池雙極板，檢測炭系導電復合材料電阻率，優化電極導電配方，降低電池內阻損耗。

5. 電子元器件制造行業：功率電阻、貼片電阻、金屬膜電阻等無源器件，使用開爾文測試夾批量檢測直流電阻，配合三檔分選功能區分超上限、合格、超下限產品，實現產線自動化分選質檢。

6. 復合導電高分子行業：碳納米管、石墨烯改性導電塑料、抗靜電復合材料、導電橡膠，檢測材料體積電阻率、表面導電性能，調整導電填料添加比例，平衡材料力學性能與導電指標。

7. 科研院校與第三方檢測機構：材料科學、微電子、新能源專業教學試驗、新型導電材料課題研發，完成變溫、多點掃描電阻率測試，分析載流子遷移、薄膜導電機理；CMA 資質實驗室用于出具符合國標規范的電學性能檢測報告。

二、原廠完整性能參數

●電阻最高精度：0.01%，最小分辨率 0.1uΩ；●方電阻精度：1%，最小分辨率：0.1uΩ；●雙電測原理，提高精度和穩定性；●測試探頭直排和矩形可選；●標配 RS232、LAN、IO、通訊接口；●可配戴軟件查看和記錄測試數據；

1. 便于查看的顯示 / 直觀的操作性：高亮度、超清晰 4.3 寸彩色 LCD 顯示；操作易學，直觀使用；

2. 基本設置操作簡單，方阻、電阻、電阻率、電導率和分選結果；多種參數同時顯示。

3. 精度高：電阻基本準確度： 0.01％；

   方阻基本準確度：1%；

   電阻率基本準確度：1%

4. 整機測量最大相對誤差：≤±1%；整機測量標準不確定度：≤±1%

   整機測量最大相對誤差：BEST-300C≤±1%；BEST-300≤±3%

   整機不確定度：BEST-300C≤±1%；BEST-300≤±3%

   四位半顯示讀數十量程手動測試：BEST-300C：20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000ΚΩ/10ΜΩ；BEST-300：2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ

   自動測試：BEST-300C 實現 HIGH/IN/LOW 分選；BEST-300 無

   測量范圍寬：BEST-300C 電阻：10-7Ω～10+8Ω ；方阻：10-7Ω/□～10+8Ω/□；BEST-300 電阻：10-5Ω～10+5Ω ；方阻：10-4Ω/□～10+5Ω/□

   顯示語言：BEST-300C 中 / 英文切換；BEST-300 英文

   校準功能：BEST-300C 可手動或自動選擇測試量程 全量程自動清零；BEST-300 無

   其他：BEST-300C 自動進行電流換向，并進行正反向電流下的電阻率 (或方塊電阻) 測量，顯示平均值。測薄片時，可自動進行厚度修正。

5. 正反向電流源修正測量電阻誤差

6. 恒流源：電流量程為：DC100mA-1A；儀器配有恒流源開關可有效保護被測件，即先讓探針頭壓觸在被測材料上，后開恒流源開關，避免接觸瞬間打火。為了提高工作效率，如探針帶電壓觸單晶對材料及測量并無影響時，恒流源開關可一直處于開的狀態。

7. 可配合多種探頭進行測試；也可配合多種測試臺進行測試。

8. 厚度可預設，自動修正樣品的電阻率，無需查表即可計算出電阻率。

9. 自動進行電流換向，并進行正反向電流下的電阻率 (或方塊電阻) 測量，顯示平均值。測薄片時，可自動進行厚度修正。

10. 雙電測測試模式，測量精度高、穩定性好.

11. 具備溫度補償功能，修正被測材料溫漂帶來的測試結果偏差。

12. 比較器判斷燈直接顯示，勿需查看屏幕，作業效率得以提高。3 檔分選功能：超上限，合格，超下限，可對被測件進行 HI/LOW 判斷，可直接在 LCD 使用標志顯示；也可通過 USB 接口、RS232 接口輸出更為詳細的分選結果。

13. 測試模式：可連接電腦測試、也可不連接電腦單機測試。

14. 軟件功能（選配）：軟件可記錄、保存、各點的測試數據；可供用戶對數據進行各種數據分析。

三、儀器各核心功能單元結構、運行邏輯與國標適配價值詳解

（一）雙電測四探針信號采集與多規格探頭適配單元

雙電測架構為本儀器區別于普通單電測四探針設備的核心模塊，也是匹配 GB/T 3048.3-2007 高精度誤差要求的關鍵設計。傳統單電測設備僅完成一組四探針電流電壓采集，探針針尖磨損、試樣表面輕微凹凸、探針間距微小偏移都會造成單次測量數值波動；雙電測模式下設備自動切換兩組不同電極組合完成兩次獨立測量，運算芯片對比兩組采集信號，疊加算法抵消接觸不均、探針幾何偏差帶來的固定系統誤差，穩定整機測量重復性，將整機最大相對誤差控制在≤±1% 區間，滿足國標對導體電阻率測量誤差限值要求。

測試探頭支持直排式、矩形兩種結構自由選配，適配不同試樣尺寸與檢測場景：直排四探針適用于大面積晶圓、寬幅導電薄膜多點均勻性掃描，探針等間距直線排布，貼合標準四探針測試規范；矩形四探針適配小型塊狀半導體、方形導電試樣，規避試樣邊緣效應帶來的測量偏差。探針組件為獨立可拆卸結構，長期使用針尖磨損后可單獨更換探針耗材，無需整體更換測試治具，降低實驗室年度耗材維護成本。

配套測試治具、測試臺拓展接口，可搭配升降式探針臺、多點自動掃描臺完成大批量晶圓、薄膜試樣連續檢測，產線質檢場景可接入自動化流水線，依靠 IO 通訊接口輸出分選信號，實現自動化上下料、自動測量、自動分檔一體化流程，適配電線電纜、電子元器件批量出廠檢測需求。

（二）DC100mA-1A 可控恒流源與試樣防護開關單元

恒流源是保證電阻率測量數據穩定的基礎單元，GB/T 3048.3-2007 明確要求測試電流輸出恒定、可分級調節，防止電流波動造成電壓采集失真。本儀器恒流輸出區間覆蓋 DC100mA 至 1A，可根據試樣導電等級靈活切換輸出電流：低阻金屬導體、厚金屬箔選用大電流檔位，提升電壓采集信號強度；高阻半導體、薄層導電薄膜選用小電流檔位，避免大電流通入造成試樣發熱，引發電阻率溫漂失真。

恒流回路配套獨立控制開關，形成分級防護操作邏輯，操作流程匹配半導體、精密薄膜試樣防護規范：測量操作時先降下探針完全貼合試樣表面，再開啟恒流源開關輸出測試電流，杜絕探針懸空接觸瞬間產生電火花，劃傷晶圓、ITO 薄膜等精密試樣表面，避免試樣局部燒蝕改變導電性能，保證檢測屬于無損測試。針對無精密表面防護要求的金屬導體、線纜試樣，在確認探針接觸無損傷風險前提下，可長期保持恒流源開關開啟，簡化批量檢測操作步驟，提升產線測試效率。

恒流源內部集成穩壓穩流電路，電流輸出紋波系數控制在較低水平，長時間連續測量過程電流波動幅度小，同一樣品多次重復測量數據離散度低，滿足國標對試驗重復性的要求。

（三）正反向電流換向、厚度修正、溫度補償三重誤差修正系統

材料電阻率測量過程存在三類不可忽略的系統誤差，分別為金屬探針與試樣接觸產生的熱電勢誤差、薄膜試樣厚度帶來的薄層電阻換算偏差、環境溫度變化引發的材料導電溫漂誤差，本儀器搭載三套獨立自動修正模塊，完整覆蓋 GB/T 3048.3-2007 誤差修正規范，無需人工手動計算補償數值。

1. 正反向電流換向修正熱電勢誤差：設備單次測量流程自動完成正向、反向兩組電流輸出，分別采集對應電阻、方阻、電阻率原始數據，后臺運算程序自動求取兩組數值平均值，抵消接觸熱電勢產生的單向固定偏移，低阻導體微小電阻測量時誤差優化效果明顯。整套換向流程全自動執行，單次測試無需人工切換電流極性，縮短單樣品檢測時長。

2. 試樣厚度自動修正計算：針對 ITO 薄膜、外延層、金屬鍍層等薄層試樣，操作人員提前在人機界面錄入試樣實測厚度數值，設備采集方阻數據后自動代入薄層電阻率修正公式，直接輸出修正完成的電阻率數值，無需操作人員查閱厚度修正系數對照表手動換算，簡化薄膜材料檢測數據處理流程，降低人工查表計算失誤概率。

3. 實時溫度補償模塊：儀器內置溫度采集傳感單元，同步采集實驗室環境實時溫度，調取內置材料溫度系數數據庫，根據實時溫度對電阻率、電導率數值進行溫漂補償，統一換算至標準參考溫度下的導電參數，消除早晚、四季環境溫度波動帶來的數據對比偏差，不同時段、不同環境下檢測的樣品數據具備橫向對比性，符合國標對試驗環境溫度統一修正的管理要求。

三重修正功能可同步開啟，也可根據檢測需求單獨關閉某一項修正模式，無溫度波動、厚塊金屬試樣檢測時可關閉溫度補償，進一步提升單次測試速度，兼顧高精度研發檢測與快速批量質檢兩種使用場景。

（四）4.3 寸彩色液晶人機交互與中英文雙語顯示單元

儀器前端配置 4.3 寸高亮度彩色 LCD 顯示屏，屏幕顯示區域充足，可同步并行展示多組核心檢測參數，單次測量完成后界面同步呈現電阻、方塊電阻、電阻率、電導率、實時溫度、分選判定標識、測試電流、量程檔位全部信息，無需切換界面查看分項數據，操作人員直觀讀取完整檢測指標，適配車間流水線快速質檢作業場景。

系統內置中文、英文兩套操作界面語言，可自由切換，滿足國內生產企業、出口外貿配套實驗室、涉外科研項目的使用需求，界面文字標識清晰，各功能菜單分級簡潔，新操作人員經過基礎演示培訓即可獨立完成量程設置、厚度錄入、校準、分選參數設置全流程操作，設備學習門檻較低。

屏幕配套本地數據存儲功能，每一組測試記錄自動留存至主機本地存儲單元，可隨時調取歷史測試編號、試樣參數、原始測量數據，無需全程連接電腦即可完成基礎數據追溯，設備脫離計算機單機使用也可滿足常規質檢數據存檔需求。

（五）多檔位寬量程自動切換與高精度測量采集單元

整機測量量程覆蓋超大數值區間，電阻測量范圍 10??Ω～10??Ω，方塊電阻測量范圍 10??Ω/□～10??Ω/□，搭配十檔手動量程檔位：20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000kΩ/10MΩ，覆蓋超低阻金屬箔、常規導體、半導體晶圓、高阻復合導電材料全品類試樣，無需更換內部硬件即可切換高低阻樣品檢測。

設備支持自動量程匹配、手動固定量程兩種模式：批量同規格試樣檢測可手動鎖定固定量程，減少量程切換耗時；多規格混合樣品研發檢測可開啟自動量程模式，設備根據試樣實時電阻數值自主切換適配檔位，無需人工預判阻值手動調整，簡化多品類樣品交替檢測操作。開機后支持全量程一鍵自動清零，消除探針引線、測試治具固有殘余電阻帶來的基線偏移，長期使用過程可定期執行清零校準，穩定測量基線精度。

測量采集電路搭載高精度模數轉換芯片，電阻最小分辨率 0.1μΩ，電阻基礎準確度 0.01%，方阻、電阻率基礎準確度 1%，四位半讀數顯示，能夠捕捉導體、薄膜材料微小導電性能差異，區分不同配方、不同工藝試樣細微電阻率區別，適配新材料研發精細化對比試驗需求。

（六）三檔自動分選與多路通訊數據輸出單元

針對電子元器件、線纜導體批量產線質檢場景，儀器內置三檔比較分選功能，操作人員提前在界面錄入檢測上限、下限標準閾值，測量完成后屏幕同步顯示 HI（超上限）、IN（合格區間）、LOW（超下限）三類判定標識，機身配套獨立狀態指示燈，無需操作人員緊盯屏幕查看數值，遠距離即可快速區分產品合格狀態，提升流水線批量檢測作業效率。分選判定結果同步通過多路通訊接口向外傳輸，可對接流水線分揀設備、PLC 控制系統，實現不合格品自動分流。

通訊接口標配 RS232、LAN、IO 三類通用接口，形成多層級數據傳輸體系：RS232 串口適配臺式電腦本地數據記錄，短距離穩定傳輸單組測試原始數據；LAN 網口支持局域網多臺設備聯網管理，實驗室多臺儀器數據統一匯總至服務器；IO 數字輸出接口輸出分選開關信號，對接自動化產線控制設備。三類接口可同時工作，兼顧單機數據存檔、實驗室集中管理、自動化流水線配套三類使用需求。

配套選配電腦端數據分析軟件，軟件可實時同步采集整機全部測試數據，按試樣編號、檢測日期分類長期存儲，支持多維度數據篩選、數值統計、曲線生成、報表打印功能，完整檢測報表包含試樣基礎參數、測試環境溫度、原始電阻方阻數據、修正后電阻率、分選判定結果，報表格式可直接用于企業質檢歸檔、第三方檢測機構標準報告編制，滿足 GB/T 3048.3-2007 對檢測數據完整留存的規范要求。設備支持單機獨立測試、電腦聯動測試兩種模式，無電腦配套時可依靠液晶屏幕完成全部檢測操作，場地布置靈活性更高。

四、設備標準化完整試驗操作流程（以 GB/T 3048.3-2007 導體電阻率檢測為例）

（一）試驗前期試樣預處理、環境管控與設備開機準備

1. 導體試樣標準化預處理

   按照 GB/T 3048.3-2007 條文要求處理導體、薄膜、半導體試樣，試樣表面使用無水乙醇擦拭去除油污、粉塵、氧化層，保證探針接觸區域平整潔凈，表面雜質會增大接觸電阻，造成測量數值持續偏高；薄膜、薄片試樣使用千分尺多點測量厚度，取平均值記錄，數值精確至微米級別，后續錄入設備用于自動厚度修正；塊狀金屬導體保證接觸面無毛刺、凸起，避免探針接觸受力不均產生測量波動；同一批次平行試樣準備 3-5 件，完成平行測試驗證數據重復性。

2. 檢測環境溫濕度管控

   材料電阻率對環境溫度變化敏感度較高，國標規定標準試驗參考溫度 23℃，試驗環境溫度控制在 23℃±2℃，相對濕度維持 40%~60% 區間，儀器擺放位置遠離烘箱、加熱爐、大功率電機等發熱、電磁干擾設備；臺面鋪設絕緣防靜電墊板，設備接地端子可靠連接大地，降低靜電、雜散電磁信號對微弱電壓采集回路的干擾。

3. 設備開機前外觀與配件檢查

   檢查四探針治具針尖無磨損、彎折、氧化發黑，直排 / 矩形探頭按需更換安裝緊固；檢查恒流源開關、通訊接口無破損，RS232、LAN 通訊線纜完好無斷線；若搭配開爾文測試夾檢測電阻元器件，確認夾具金屬夾持端無氧化、松動；整機空載開機預熱 30 分鐘，使內部恒流源、模數轉換芯片、溫度傳感單元溫度穩定，消除開機溫漂帶來的基線誤差；執行一次全量程自動清零操作，重置設備測量基線。

4. 測量參數預設置

   根據試樣形態選擇對應工裝模式：片狀薄膜、半導體晶圓選用四探針測試模式，電阻元器件切換開爾文夾測試模式；錄入試樣實測厚度、探針結構類型；開啟溫度補償、正反向電流換向修正、厚度修正三項功能；批量質檢場景錄入分選上下限閾值，開啟 HI/IN/LOW 分選功能；根據預估阻值選擇手動量程或開啟自動量程切換；按需開啟恒流源延時接觸保護邏輯。

（二）試樣裝夾、探針接觸與恒流源安全操作規范

1. 試樣平穩放置與探針貼合操作

   將預處理完成的試樣平整放置于測試臺中心區域，保證探針下壓區域無試樣邊緣、褶皺、凹凸缺陷；緩慢降下探針治具，使四根探針均勻垂直貼合試樣表面，控制探針壓力適中，壓力過小會出現接觸不良、數據波動，壓力過大會劃傷薄膜、晶圓試樣表面；肉眼觀察探針與試樣無空隙、無局部懸空，確認裝夾完成后鎖定探針升降機構。

2. 恒流源分級導通防護流程

   遵循先接觸、后通電的操作規范，探針完全貼合試樣后再開啟面板恒流源開關輸出測試電流，杜絕探針懸空接觸瞬間產生電火花，保護精密薄膜、半導體試樣表面；單次測試完成后，可先關閉恒流源開關再抬起探針，長期批量檢測無精密試樣損傷風險時，可保持恒流源持續導通，簡化重復操作步驟。

3. 工裝切換接線規范

   切換四探針治具與開爾文測試夾時，先關閉恒流源輸出、切斷整機測試回路，再拆卸接線端子，避免帶電插拔產生沖擊電流損壞內部采集電路；所有接線端子緊固無松動，松動引線會引入額外引線電阻，破壞四端分離回路的測量基礎，增大整機測量誤差。

（三）自動測量啟動、實時數據監控與修正參數核驗

全部試樣裝夾、參數設置、接線檢查完成后，點擊屏幕啟動測量程序，設備自動完成整套標準化測量流程：自動匹配對應電流量檔→正向恒流輸出采集電壓信號→自動切換電流極性反向采集數據→兩組數值求取平均值→調取溫度、厚度參數完成雙重修正→同步計算電阻、方阻、電阻率、電導率四項參數→屏幕同步展示完整數據與分選判定標識。

測試全程操作人員可實時監控屏幕動態數值，若數值持續大幅波動，代表探針接觸不良、試樣表面存在氧化雜質、環境溫濕度波動過大，一鍵終止測試，重新清潔試樣、調整探針接觸狀態后復測；研發精細化檢測可開啟單次單點測量模式，產線批量質檢開啟連續循環測量模式，更換試樣后設備自動重啟測量流程，減少重復點擊操作步驟。整套測量過程自動記錄測試電流、環境溫度、修正系數、原始采集數據，全部參數同步存儲至本地主機，連接電腦時實時同步傳輸至配套軟件。

（四）試驗結束數據導出、試樣拆卸與設備斷電收尾流程

1. 恒流源關閉與試樣拆卸

   單組試樣測量完成后，優先關閉恒流源輸出開關，抬起探針脫離試樣表面，平穩取出試樣；薄膜、晶圓類輕薄試樣輕拿輕放，避免表面產生劃痕影響后續重復試驗；多組平行試樣依次更換，完成整批次檢測。

2. 測試數據查看、導出與報表打印

   單組及全部批次測試原始數據包含試樣編號、試樣厚度、測試溫度、測試電流、電阻值、方塊電阻、修正后電阻率、電導率、分選判定結果、測試時間，操作人員可在設備液晶屏幕調取歷史存儲記錄；通過 RS232、LAN 接口連接配套電腦軟件，批量導出全部測試數據，導出文件支持通用文本格式，可直接編制符合 GB/T 3048.3-2007 規范的檢測報告，軟件支持一鍵打印完整數據曲線與數值報表，滿足企業質檢存檔、第三方檢測資質報告出具要求。

3. 設備清潔、線纜收納與斷電存放

   全部檢測工作完成后，關閉恒流源輸出功能，再切斷整機總電源；使用無塵軟布擦拭探針針尖、測試臺表面，清除試樣碎屑、粉塵、薄膜殘留；整理通訊線纜、恒流源接線收納至設備側邊收納區域；長期停機存放時，拆卸探針治具單獨密封防塵存放，整機放置干燥通風實驗室，避免潮濕空氣造成內部電路板、探針金屬部件氧化。

五、多品類導電材料檢測適配要點與國標匹配細則

（一）電線電纜導體檢測（適配 GB/T 3048.3-2007 核心應用場景）

銅、鋁、合金線纜導體為本儀器常規檢測對象，國標要求采用四端法消除接觸電阻，設備開爾文測試夾、四探針兩套工裝均可適配塊狀、片狀導體試樣，導體金屬阻值偏低，選用低阻量程檔位，恒流源切換至大電流輸出提升信號強度，開啟正反向電流換向修正抵消熱電勢誤差，溫度補償功能統一換算至標準 23℃參考溫度下的電阻率數值。導體試樣厚度較大，可關閉厚度修正功能簡化運算流程，批量線纜質檢開啟三檔分選功能，預設國標規定電阻率合格閾值，自動區分達標與不合格導體；整機最大相對誤差≤±1%，測量數據可直接作為 GB/T 3048.3-2007 標準檢測報告有效數值，數據完整記錄存儲滿足檢測溯源管理要求。

（二）半導體晶圓、光伏電池片檢測

硅、碳化硅、氮化鎵半導體晶圓多為薄層片狀試樣，優先選用直排四探針探頭，檢測前精準測量晶圓薄膜厚度并錄入設備，開啟厚度自動修正模塊；半導體材料電阻率對溫度敏感，溫度補償功能全程開啟，環境溫度嚴格控制 23℃±2℃；晶圓表面易被電火花劃傷，必須執行先接觸探針、后開啟恒流源的防護操作流程，杜絕表面燒蝕缺陷；設備寬量程區間覆蓋低阻重摻雜硅片、高阻半絕緣襯底，自動量程切換無需人工調整檔位，多點掃描檢測可搭配外置自動測試臺，分析晶圓電阻率面內均勻性，支撐擴散、離子注入工藝優化。

（三）ITO 導電薄膜、金屬鍍層薄層材料檢測

各類光學導電薄膜方塊電阻數值為核心管控指標，薄膜厚度極薄，厚度修正功能為必備開啟項，錄入鍍層實測厚度完成電阻率自動換算；薄膜導電層硬度低，探針壓力輕柔控制，避免針尖刺穿導電薄層；薄膜整體電阻區間跨度大，自動量程模式適配不同鍍膜厚度樣品；雙電測模式降低薄膜表面微小凹凸帶來的測量波動，平行試樣數據重復性穩定，用于管控鍍膜產線厚度均勻性，優化鍍膜工藝參數。

（四）電子電阻元器件批量產線質檢

貼片電阻、金屬膜電阻、功率電阻等元器件使用開爾文測試夾夾持檢測，四端分離夾具消除夾持接觸電阻干擾；產線批量檢測開啟 HI/IN/LOW 三檔分選功能，提前錄入產品標準電阻上下限，設備自動判定合格狀態，IO 通訊接口輸出分選信號對接自動化分揀設備；設備單機循環測量模式減少人工操作，搭配電腦軟件實時記錄每一件元器件電阻數據，形成完整批次質檢臺賬，滿足電子元器件出廠品質管控規范。

（五）碳系復合導電材料、新能源電極材料檢測

石墨電極、碳納米管導電塑料、鋰電復合導電粉體成型試塊，導電性能介于金屬與半導體之間，可根據試樣導電等級靈活切換恒流電流檔位；復合導電材料內部填料分布不均，同一樣品多點采集數據取平均值，降低局部導電不均勻帶來的數值偏差；環境濕度會改變碳材料表面導電性能，試驗前試樣恒溫恒濕平衡處理，溫度補償功能修正溫漂誤差，為導電填料配方配比調整提供精準電阻率數據支撐。

六、儀器分級日常維護、故障排查與整機使用壽命管控規范

（一）分周期標準化日常維護操作細則

1. 每日試驗完成后基礎維護

   每次檢測斷電后，使用無塵無紡布輕柔擦拭四探針針尖、測試臺臺面、開爾文夾具金屬接觸面，清除試樣粉塵、金屬碎屑、薄膜殘留，禁止酒精、強腐蝕性溶劑長時間浸泡探針，避免針尖氧化增大接觸電阻；整理 RS232、LAN、IO 通訊線纜，檢查線纜外皮有無磨損開裂；清理設備操作面板粉塵，保證液晶屏幕讀數清晰；當日全部測試數據通過配套軟件備份至電腦硬盤，留存原始檢測記錄，防止本地存儲數據丟失。

2. 每周周期性基礎養護

   檢查探針治具固定螺絲、接線端子有無松動，接線松動會破壞四端分離測量回路，提升整機測量誤差；空載開機預熱 30 分鐘，執行全量程自動清零校準，記錄空白基線電阻數值，對比基準值判斷測量回路是否存在漂移；檢查恒流源開關通斷狀態，確認電流輸出啟停響應正常；清理設備機身散熱通風口粉塵，保障內部恒流源、運算芯片散熱穩定，避免高溫造成電路老化。

3. 月度深度整機維護

   斷開整機 220V 輸入電源，打開設備側邊通風蓋板，使用冷風吹風機清理內部電路板、恒流源模塊、模數轉換芯片堆積粉塵；檢查內部強弱電分區屏蔽隔板無松動，線路插接端子無氧化發黑；完整測試 RS232、LAN、IO 三路通訊接口傳輸穩定性，連接電腦導出一組標準測試數據，確認數值傳輸無錯亂、缺失；檢查探針針尖磨損程度，針尖出現明顯圓弧、氧化發黑時及時更換探針耗材，維持測量接觸穩定性。

4. 年度全面計量校準檢修

   委托具備 CNAS 計量資質機構完成整機全套指標檢定，重點校驗電阻基礎準確度、方阻與電阻率精度、恒流源電流輸出穩定性、整機測量相對誤差、溫度補償修正精度、正反向電流換向功能；使用標準電阻片、標準方塊電阻片完成全量程誤差修正，校準參數本地存儲；更換老化探針、硬化通訊線纜、磨損測試夾具；檢查液晶顯示屏幕、分選指示燈運行狀態，清理主機內部電路板積灰；校準完成后留存計量檢定證書，滿足第三方 CMA 檢測機構設備資質審核要求。

（二）高頻簡易故障現象、成因與對應處理方案

1. 測量數值持續波動，無法穩定鎖定讀數

   故障成因：探針針尖氧化、表面附著粉塵；試樣表面油污氧化層未清理；探針接觸壓力不足存在空隙；設備接地不良引入電磁干擾；恒流源電流輸出不穩定。

   對應處理：更換或拋光清潔探針針尖；重新預處理試樣擦拭表面雜質；調整探針升降機構增加貼合壓力；加固整機接地端子，遠離大功率干擾設備；檢修恒流源輸出模塊。

2. 恒流源開啟瞬間數值突變，試樣表面出現灼燒痕跡

   故障成因：未遵循先接觸探針、后開恒流源操作流程；探針針尖存在毛刺，接觸瞬間局部放電；輸出電流檔位設置過大。

   對應處理：規范操作順序，探針完全貼合后導通恒流源；打磨更換磨損毛刺探針；降低對應試樣測試電流檔位。

3. 厚度修正后電阻率數值明顯偏離理論區間

   故障成因：試樣厚度錄入數值錯誤；薄膜試樣厚度測量精度不足；厚度修正功能未開啟；探針選用類型與試樣不匹配。

   對應處理：重新測量并錄入準確試樣厚度；使用高精度千分尺復測薄膜厚度；在操作界面開啟厚度自動修正；切換適配直排 / 矩形探頭。

4. RS232/LAN 電腦無法接收測試數據

   故障成因：通訊線纜斷線、接口插接松動；電腦配套軟件串口 / 網口參數設置錯誤；設備通訊功能參數恢復出廠異常；內部通訊輸出模塊故障。

   對應處理：更換完好通訊線纜、重新插拔接口；調整軟件通訊匹配參數；恢復設備通訊出廠設置；檢修內置多路通訊單元。

5. 分選指示燈無切換、HI/IN/LOW 判定結果錯亂

   故障成因：分選上下限閾值錄入顛倒、數值設置錯誤；IO 通訊接口接線松動；比較器判斷模塊參數漂移。

   對應處理：重新錄入標準合格閾值；緊固 IO 輸出接線端子；執行整機全量程清零校準，重置分選比較參數。

6. 整機測量誤差超出≤±1% 標稱區間

   故障成因：長期未執行計量校準；探針嚴重磨損；溫度補償功能關閉，環境溫漂未修正；正反向電流換向功能未開啟，熱電勢誤差未抵消；測試治具、引線存在殘余電阻。

   對應處理：聯系計量機構完成整機檢定校準；更換全新探針組件；開啟溫度補償、自動換向功能；執行全量程自動清零操作。

（三）延長整機使用壽命的使用管控要點

1. 恒流源電流使用管控：1A 最大電流檔位僅用于厚塊低阻金屬導體短時檢測，薄膜、半導體試樣優先選用 100mA-500mA 中小電流檔位，減少恒流源模塊長期滿負荷運行損耗；批量檢測過程每連續運行 2 小時停機冷卻 30 分鐘，降低恒流源電路發熱老化速度；禁止空載長期開啟 1A 大電流輸出。

2. 探針與試樣裝夾管控：試樣表面禁止存在尖銳金屬毛刺、硬質顆粒，避免劃傷探針針尖；薄膜、晶圓輕薄試樣嚴格控制探針下壓壓力，防止試樣刺穿、探針變形；禁止超尺寸硬質試樣強行擠壓測試治具，造成探針支架形變，改變探針間距引發測量系統偏差。

3. 環境存放管控：設備長期閑置放置于干燥、無塵、無腐蝕性氣體實驗室，環境相對濕度控制 60% 以內，潮濕空氣會造成內部電路板、金屬探針氧化；設備擺放遠離蒸汽、水源、電鍍腐蝕工位；整機搬運過程輕抬輕放，避免劇烈震動偏移內部高精度模數轉換芯片、恒流源精密元件，增大整機測量誤差。

4. 供電運行管控：設備單獨配備穩壓電源穩定輸入電壓，電壓驟升驟降會損傷運算主板、恒流源控制芯片；供電回路獨立接地，不與加熱爐、電機、沖壓設備共用同一供電線路，減少供電線路引入的工頻電磁干擾，保障微弱電壓采集回路信號穩定。

七、導電電阻率檢測設備行業選型七大核心參考維度

針對線纜導體、半導體、薄膜、電子元器件檢測實驗室選購四探針導電電阻率測試儀，結合 GB/T 3048.3-2007 標準要求與多品類試樣檢測需求，可從七大維度對比設備適配性能，規避選型后精度不足、功能缺失無法匹配檢測工況的問題：

（一）測量精度、分辨率與整機誤差指標

導體低阻檢測對設備基礎精度要求較高，選型優先確認電阻基礎準確度達到 0.01%，方阻、電阻率準確度 1%，整機最大相對誤差≤±1%、標準不確定度≤±1%；電阻最小分辨率 0.1μΩ，四位半讀數顯示，能夠捕捉低阻值導體、薄層薄膜微小導電性能差異；無萬分級精度、整機誤差超過 ±3% 的基礎機型，無法滿足 GB/T 3048.3-2007 對導體電阻率測量的誤差限值要求，僅適用于粗略篩查場景。

（二）雙電測測量架構與多重誤差修正功能

優先選擇搭載雙電測測量模式的機型，相比單電測設備數據穩定性更強；同時需完整配備正反向電流換向熱電勢修正、試樣厚度自動修正、環境溫度補償三套修正功能，三套模塊同步配套才能完整抵消三類系統誤差，減少人工計算補償工作量，匹配國標誤差修正規范；無自動換向、無厚度修正、無溫度補償?shù)暮喴讬C型，人工補償流程繁瑣，數據離散度偏高。

（三）恒流源防護設計與電流輸出區間

設備恒流源輸出區間需覆蓋 DC100mA-1A，支持多檔位分級調節；標配獨立恒流源控制開關，具備先接觸試樣、后通電的防護操作邏輯，避免精密薄膜、半導體試樣表面電火花損傷；無延時通電防護、電流檔位單一的設備，僅可用于金屬導體粗測，無法適配晶圓、ITO 薄膜精密無損檢測場景。

（四）測量量程覆蓋范圍與自動量程切換功能

選型需確認電阻測量區間覆蓋 10??Ω～10??Ω，方阻覆蓋 10??Ω/□～10??Ω/□，同時配備多檔手動量程 + 自動量程切換模式，全量程一鍵自動清零；量程區間窄、僅支持固定單檔位的小型設備，無法同時覆蓋超低阻金屬箔與高阻半導體兩類試樣，實驗室多品類樣品檢測需額外采購多臺設備。

（五）多通訊接口、分選自動化與軟件配套

實驗室批量質檢、自動化產線配套場景，優先選擇標配 RS232、LAN、IO 多路通訊接口的機型，支持單機、電腦聯動兩種測試模式；內置三檔 HI/IN/LOW 分選判定功能，可輸出分選信號對接自動化流水線；配套完整數據分析軟件，支持數據存儲、統計、曲線生成、報表打印，滿足國標檢測數據長期存檔溯源要求；僅單機本地顯示、無電腦通訊接口的簡易設備，批量檢測人工記錄工作量大，數據追溯難度高。

（六）探頭適配性與多測試治具拓展能力

設備探頭支持直排、矩形兩種結構自由更換，預留外接測試臺、多點掃描工裝拓展接口，一套主機可搭配不同治具適配片狀薄膜、塊狀導體、分立電阻元器件多形態試樣；探頭為獨立可拆卸耗材，后期更換成本低；探頭結構單一、無外接測試臺拓展接口的設備，僅能適配單一形態試樣，拓展檢測場景受限。

（七）人機交互與雙語顯示、校準便捷性

4.3 寸彩色大屏同步展示多組檢測參數，中文、英文操作界面可切換，適配國內、涉外實驗室使用；支持手動、自動兩種量程校準模式，全量程一鍵清零，操作人員可自主完成日常基線校準，年度計量校準流程簡潔，內部模塊化電路設計，故障部件可單獨檢修更換，降低后期整機維修成本。

八、導電材料電阻率檢測行業發展與設備迭代趨勢分析

（一）行業檢測需求升級整體背景

國內電線電纜、半導體光伏、顯示光學薄膜、新能源電池、電子元器件產業持續擴張，下游行業對導電材料電學性能管控標準持續細化，第三方 CMA 計量檢測機構、線纜生產企業質檢車間、半導體晶圓工廠、高校材料科研實驗室對標準化四探針電阻率測試設備采購需求逐年提升。行業檢測需求從早年僅完成金屬導體簡單電阻篩查，逐步轉向多品類、多形態材料精細化導電性能表征，企業、科研機構需要一臺設備同時覆蓋塊狀金屬、薄層薄膜、半導體晶圓、分立電阻元器件檢測，減少多臺儀器采購、實驗室場地占用、操作人員多設備培訓成本。

新型導電材料研發迭代速度持續加快，石墨烯復合導電膜、寬禁帶半導體、高導電碳復合材料、超薄 ITO 鍍層不斷投入產業化，這類新材料電阻率區間跨度大、對測量精度、無損檢測、溫漂修正要求嚴苛，傳統單電測、無防護恒流源、單一量程老式電阻測試儀分辨率不足、無多重誤差修正功能，無法支撐新材料配方對比、工藝機理研究，具備雙電測架構、多重自動修正、寬量程、多路通訊自動化輸出的一體化四探針測試儀逐步成為行業主流選型方向。

電線電纜行業 GB/T 3048 系列標準持續更新，對導體電阻率檢測數據精度、可追溯性、誤差修正流程作出更嚴格約束，僅本地讀數、無自動數據存儲、無溫漂補償?shù)暮喴自O備無法滿足第三方檢測機構資質審核、企業出廠質檢報告出具要求，自動化數字化、多標準兼容的四探針設備迭代速度持續提升。

（二）四探針電阻率測試儀核心技術迭代發展方向

1. 測量架構從單電測向雙電測迭代：早期設備僅采用單組四探針單次采集，數據重復性較差；現階段主流機型搭載雙電測復合測量模式，通過兩組電極采集數據疊加抵消探針、試樣接觸帶來的系統偏差，整機測量誤差穩定控制在 ±1% 以內，匹配國標高精度檢測要求。

2. 誤差修正功能全面自動化迭代：淘汰人工查表修正厚度、手動切換電流極性抵消熱電勢的操作模式，設備集成自動電流換向、厚度一鍵修正、實時溫度補償三大模塊，全部補償流程后臺自動運算，降低人工操作引入的誤差，提升檢測標準化程度。

3. 恒流源防護結構升級迭代：從無防護直流通電模式升級為獨立可控恒流開關，實現探針接觸完成后再輸出電流，規避電火花損傷精密薄膜、晶圓試樣，拓展設備無損檢測應用場景。

4. 數據傳輸與自動化分選功能完善迭代：新增 RS232、LAN、IO 多路通用通訊接口，實現設備與電腦、自動化產線雙向數據交互，內置三檔自動分選邏輯，適配流水線批量質檢，檢測數據自動存儲歸檔，對接實驗室 LIMS 管理系統，實現檢測全流程數字化，滿足國標數據追溯規范。

5. 量程與探頭適配范圍持續拓寬：測量量程向超高阻、超低阻雙向延伸，一套主機覆蓋金屬、半導體、復合導電材料全區間；探頭支持直排、矩形雙規格自由更換，預留外接測試臺拓展接口，適配異形、大面積多點掃描試樣，提升設備綜合利用率。

6. 人機交互與校準體系優化迭代：大尺寸彩色液晶多參數同步顯示，中英文雙語界面切換；增加全量程自動清零、自動量程匹配功能，簡化日常校準操作，模塊化內部電路降低后期檢修維護難度。

（三）本款儀器對導電材料全產業鏈的支撐作用

1. 電線電纜制造企業出廠質量管控支撐：批量檢測銅鋁導體電阻率，依據 GB/T 3048.3-2007 標準篩選導電性能不達標的導體原材料，避免不合格線纜流入下游電力工程，降低線路運行電能損耗；通過不同合金配比導體電阻率數據對比，優化線纜導體配方，平衡導電性能與材料生產成本。

2. 半導體光伏、顯示薄膜行業工藝優化支撐：檢測硅晶圓、ITO 導電膜方塊電阻與電阻率，分析鍍膜、擴散、離子注入工藝參數對材料導電均勻性的影響，調整產線工藝參數提升器件成品良率，減少薄膜、晶圓導電不均造成的產品失效問題。

3. 新能源電池新材料研發支撐：科研人員依托設備寬量程、高精度測量能力，測試碳系復合電極、導電粉體成型試塊電阻率，對比不同導電填料添加比例的導電性能差異，縮短新型導電復合材料研發周期，減少配方試驗試錯成本。

4. 電子元器件產線自動化質檢支撐：搭配 IO 通訊接口對接自動化分揀流水線，批量檢測貼片電阻、功率元器件直流電阻，自動區分合格與不合格產品，替代人工逐一讀數分選，提升產線質檢效率，降低人工目視判定產生的錯分、漏分概率。

5. 第三方計量檢測機構標準化檢測支撐：設備整機測量誤差、精度指標符合 GB/T 3048.3-2007 規范要求，配套完整數據記錄、報表打印功能，出具的電阻、電阻率原始數據可直接用于 CMA 資質檢測報告編制，一套設備同時承接金屬導體、半導體、薄膜多品類樣品檢測，提升檢測機構樣品承接能力。

6. 行業導電性能檢測標準化統一支撐：企業、檢測機構使用同規格標準化雙電測四探針測試儀，不同實驗室出具的導體、薄膜電阻率數據具備橫向對比性，解決早年簡易電阻測量設備數據離散度大、檢測結果無法互認的行業痛點，推動電線電纜、半導體材料電學性能檢測行業規范化、數字化發展。

九、全文總結

GB/T 3048.3-2007 四探針導電電阻率測試儀 BEST-300C 是面向線纜導體質檢、半導體晶圓、導電薄膜、電子元器件、新能源復合材料檢測研制的雙電測四探針一體化測量設備，依托四端開爾文測量原理、DC100mA-1A 可控防護恒流源、三重自動誤差修正技術，完整匹配 GB/T 3048.3-2007 導體電阻率檢測全部設備規范，可同步完成片狀塊狀試樣、分立電阻元器件的電阻、方塊電阻、電阻率、電導率四項參數自動化定量測量，數值自動換算無需人工查表計算。

整機原廠性能參數覆蓋萬分級電阻測量精度、0.1μΩ 微小分辨率、1% 方阻與電阻率基礎準確度、≤±1% 整機綜合測量誤差、10??Ω～10??Ω 超寬測量量程、直排 / 矩形雙規格探頭、RS232/LAN/IO 多路通訊接口、中英文雙語 4.3 寸彩色液晶顯示、三檔自動分選、單機 / 電腦雙測試模式等核心配置，配套自動電流換向、厚度修正、溫度補償、全量程自動清零、恒流源接觸防護等功能模塊，最大程度抵消熱電勢、試樣厚度、環境溫漂、接觸火花帶來的系統測量誤差，兼顧實驗室高精度研發檢測與產線大批量自動化質檢兩類使用場景。

設備整體劃分為雙電測四探針采集單元、可控恒流源防護單元、多重誤差自動修正單元、4.3 寸液晶人機交互單元、多量程自動切換單元、多路通訊分選輸出單元六大核心功能模塊，各單元協同運行實現試樣檢測全流程自動化；配套標準化導體電阻率檢測完整操作流程，明確試樣預處理、探針裝夾、恒流源安全操作、數據導出、設備斷電全套規范，同時劃分每日、每周、月度、年度分級維護方案，梳理高頻故障成因與對應處理方式，規范設備溫度、探針、供電、存放管控要求，有效延長整機恒流源、探針、精密運算電路使用壽命，長期穩定保障測量數據重復性與準確度。

從行業選型七大核心維度分析，本款設備在測量精度、雙電測架構、恒流源無損防護、超寬測量量程、多路自動化通訊分選、多探頭治具拓展、人機校準便捷性層面具備綜合適配優勢，可滿足電線電纜生產企業質檢車間、半導體光伏工廠、光學薄膜制造產線、新能源材料研發實驗室、第三方 CMA 計量檢測機構、高校材料科研實驗室多場景使用需求；伴隨導電功能材料、電力線纜、半導體器件行業檢測標準持續細化、新材料研發進程加快，具備多重自動修正、寬量程、無損防護、數字化自動輸出功能的雙電測四探針測試儀成為導電性能表征核心基礎儀器，本款設備依托多標準兼容、全自動化運算、強抗誤差干擾、多品類試樣適配優勢，為線纜導體出廠品質管控、半導體薄膜工藝優化、新型導電復合材料研發、電子元器件自動化分選提供穩定、標準化、可追溯的電阻率檢測數據支撐，持續推動國內導體與半導體材料電學性能檢測行業數字化、規范化發展。
