一、儀器整體概述與行業檢測應用背景

（一）介電常數與介質損耗檢測在絕緣材料領域的核心意義

電氣絕緣材料是電力設備、電子元器件、電工裝備穩定運行的基礎載體，絕緣紙、硫化橡膠、絕緣薄膜、陶瓷、云母、絕緣油、套管基材等材料在交變高壓電場中長期服役，材料內部會發生極化、電導、電離等物理變化，伴隨電能向熱能轉化的能量損耗現象，行業內將該損耗量化指標定義為介質損耗角正切值 tanδ，同時表征材料儲存電荷能力的參數為相對介電常數 ε，兩項指標是評估絕緣材料優劣、預判設備老化故障的核心電學參數蓋德化工網。

相對介電常數 ε 代表材料相較于真空環境的儲電能力，數值大小直接決定電容元件體積、絕緣層電場分布均勻度；介質損耗 tanδ 數值越高，材料在電場作用下產生的熱量越多，長期高溫積累會加速絕緣材料開裂、碳化、受潮劣化，嚴重時引發變壓器、互感器、電纜、電容器內部熱擊穿，造成設備停機、安全事故。絕緣紙作為高壓變壓器、電力電纜、互感器內部核心固體絕緣介質，其原料配比、生產工藝、受潮程度、老化程度都會直接改變 ε 與 tanδ 數值，因此標準化定量檢測是絕緣紙生產出廠質檢、電力設備預防性試驗、新材料研發的必備流程。

常規簡易絕緣檢測設備存在測量精度不足、抗干擾能力弱、測試電壓檔位單一、無法適配多份國家標準等問題，實驗室與電力檢測機構需要一臺可同時滿足固體絕緣紙、橡膠、陶瓷、液體絕緣介質、高壓電力整機設備檢測需求的一體化高壓介損電橋，BQS-13 型自動高壓介損電橋依托變頻數字化測量架構，適配 GB/T1693-2007、GB5654、GB1409 三份現行絕緣檢測國標，可完成絕緣紙、硫化橡膠、變壓器、互感器、套管、電容器、避雷器等試樣與整機設備的電容 Cx、介質損耗 tanδ、相對介電常數 ε 同步定量測量，覆蓋固體絕緣材料、液體絕緣介質、高壓電力設備三大檢測場景。

（二）配套執行國家標準條文解讀

本款儀器在硬件電路、軟件算法、測試模式、電壓輸出、頻率調節模塊的設計階段，同步對標三份國內絕緣材料檢測標準，不同標準針對試樣類型、測試環境、測量方法、誤差限值、數據計算規則作出差異化規范，儀器可通過參數切換匹配各標準試驗要求，各標準核心適用范圍與設備適配要求如下：

1. GB/T1693-2007《硫化橡膠 介電常數和介質損耗角正切值的測定方法》：標準核心適用對象包含硫化橡膠、復合絕緣紙、橡膠浸漬絕緣基材，規定工頻區間交變電場下采用平衡電橋法采集試樣電容與損耗數值，明確試樣厚度、電極接觸形式、環境溫濕度控制要求，允許采用變頻模式規避現場工頻電磁干擾，儀器內置算法可直接代入試樣尺寸參數自動換算相對介電常數 ε，輸出數值無需人工二次計算，分辨率與系統準確度滿足標準誤差限值要求《中國標準...。

2. GB1409《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》：覆蓋絕緣紙、云母、陶瓷、薄膜等各類固體電工絕緣材料，區分內施高壓、外施高壓兩種接線測量模式，劃定寬量程電容量測試區間，標準要求設備具備多檔位可調高壓輸出、高分辨率電容讀數功能，儀器 3pF 起步微小電容測量區間、0.001pF 最高分辨率可滿足薄層絕緣紙小容量試樣檢測需求。

3. GB5654《液體絕緣材料 工頻相對介電常數、介質損耗因數和直流電阻率的測量》：適配變壓器絕緣油、電纜浸漬油等液態絕緣介質，搭配外置油杯工裝即可完成液體試樣介損與損耗測試，儀器變頻抗干擾架構可消除實驗室大功率升壓設備、工頻線路帶來的信號干擾，保障液態絕緣介質低損耗數值測量穩定。

三份標準分別針對固體高分子絕緣、通用電工固體絕緣、液態絕緣介質劃定完整檢測流程，傳統單一功能介損設備僅能匹配單份標準，本儀器模塊化功能設計可通過切換測試模式、外接工裝、調整電壓頻率完成三類材料標準化試驗，減少實驗室多臺檢測設備采購投入，簡化不同品類絕緣樣品交替檢測的操作流程。

（三）儀器整體架構與基礎測量工作原理

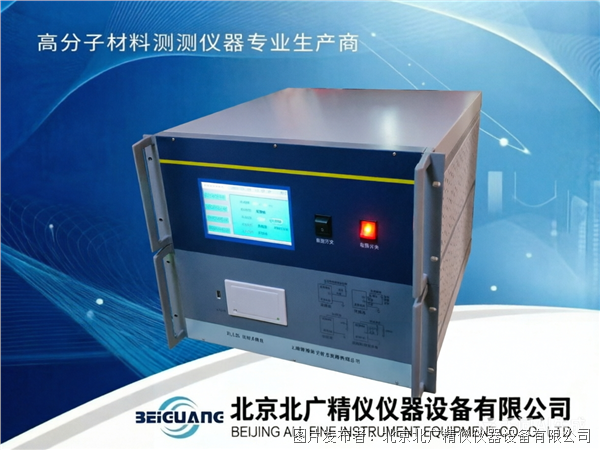

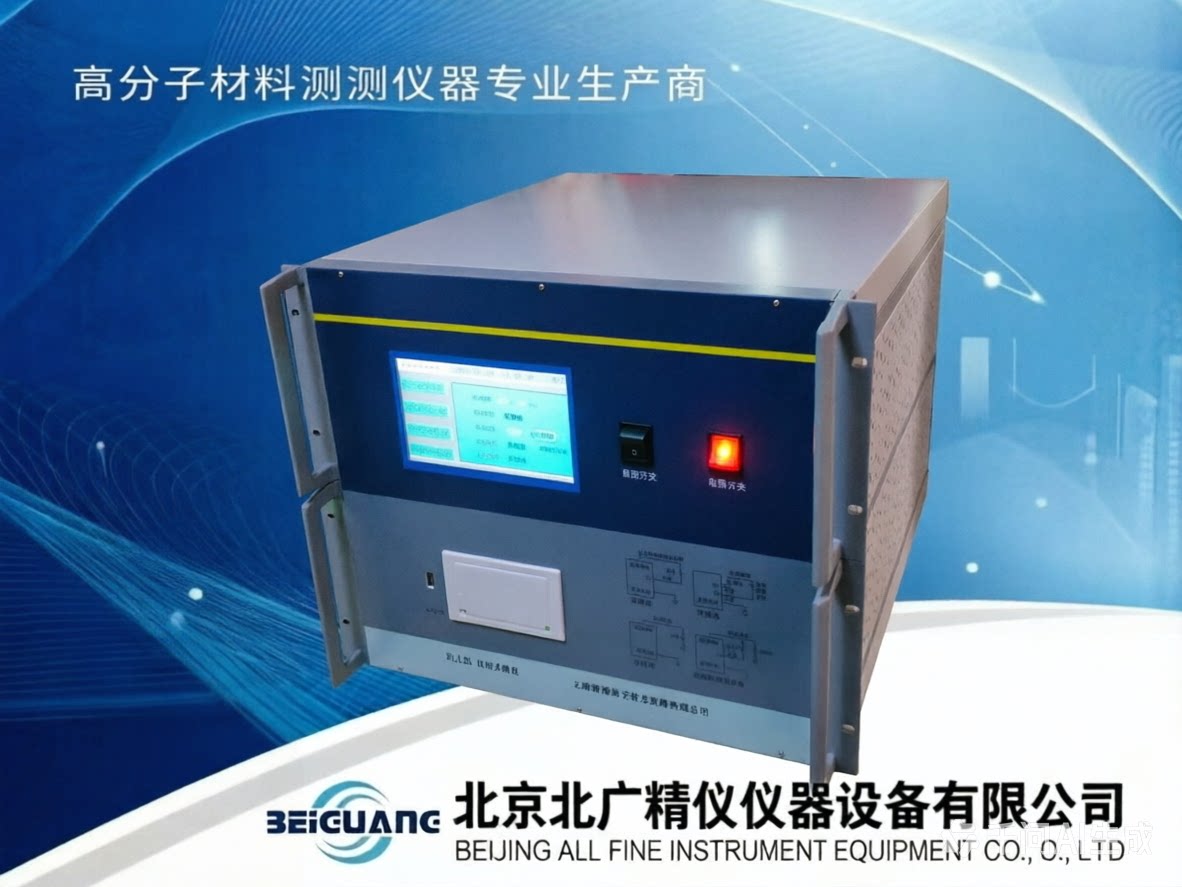

BQS-13 自動高壓介損電橋整體采用一體化 8U 標準機箱集成結構，整機內部劃分六大核心功能單元：變頻高壓電源單元、高精度標準測量電橋單元、單片機信號運算處理單元、模 / 數轉換采集單元、變頻抗干擾濾波單元、RS232 計算機數據通訊單元，整機重量 25kg，機箱規格適配常規實驗室標準機柜擺放，無需定制設備放置柜體，場地適配性較強。

儀器摒棄傳統人工平衡式西林電橋手動調節模式，采用全自動數字化矢量測量架構，核心測量邏輯依托變頻電源技術與單片機數字化運算實現全流程自動測量：設備啟動后變頻單元自動在 40-70Hz 區間完成頻率變換，避開現場 50Hz 工頻干擾信號；高壓單元輸出 0-10KV 連續可調測試電壓，電壓調節分辨率 1V，電壓施加至被測絕緣紙試樣或電力設備兩端；電流采集回路同步拾取容性無功電流與阻性損耗電流，通過模 / 數轉換模塊將模擬電流信號轉化為數字信號傳輸至單片機；單片機內置矢量分離算法，自動分離電壓、電流相位差值，實時計算試樣電容量 Cx、介質損耗 tanδ，錄入試樣厚度、電極尺寸參數后可直接輸出相對介電常數 ε，全部測量數值可視化直顯，無需人工記錄、手動換算公式，降低人工計算帶來的數據偏差。

針對大容量高壓電器、大電容試樣檢測場景，儀器預留外接量程擴展器接口，搭配擴展組件后可完成數千安培工況下高壓設備介損數值采集；設備區分內施高壓、外施高壓兩套獨立測量量程，適配小型絕緣紙試樣臺式檢測與大型變壓器、互感器整機戶外現場檢測兩種工況，一臺設備兼顧實驗室精密試樣檢測與電力現場預防性試驗。整機內置抗干擾電路，最大可承受 5A 輸入干擾電流，在多臺大功率電氣設備并行運行的實驗室環境、變電站強電磁現場環境下，測量數值不會出現大幅波動，保障數據重復性。

（四）儀器適配檢測品類與全行業應用場景

1. 絕緣材料制造行業：各類變壓器絕緣紙、電纜絕緣紙、芳綸絕緣紙、橡膠浸漬復合絕緣紙、云母絕緣板材、PET 絕緣薄膜、陶瓷絕緣基材，用于原材料進廠檢驗、成品出廠介電性能質控、配方改良對比試驗，通過介電常數與損耗數值篩選低損耗絕緣基材，優化絕緣紙浸漬工藝，降低電力設備運行發熱損耗。

2. 電力輸配電行業：發電廠、變電站、電力檢修第三方機構，針對變壓器、電壓 / 電流互感器、高壓套管、電力電容器、避雷器開展整機預防性介損試驗，判斷設備內部絕緣受潮、老化、局部破損缺陷，提前規避高壓絕緣擊穿故障，保障電網穩定運行。

3. 高分子橡膠產業：硫化橡膠絕緣墊片、電纜橡膠護套、橡膠絕緣密封件，依據 GB/T1693-2007 完成介電性能檢測，篩選適配高壓工況的橡膠絕緣原料，優化橡膠硫化溫度、填充劑配比，控制橡膠介質損耗數值。

4. 絕緣油生產與檢測機構：變壓器絕緣油、電纜浸漬油、開關絕緣油，搭配外置恒溫油杯工裝執行 GB5654 標準檢測，監測絕緣油長期使用后的老化損耗變化，指導絕緣油更換周期判定。

5. 電子元器件制造行業：高壓電容陶瓷介質、PCB 絕緣基板、射頻透波絕緣材料，檢測材料介電常數匹配度，優化電容、射頻器件結構設計，降低元器件工作能量損耗。

6. 科研院校材料實驗室：材料科學、電氣工程、高分子材料專業教學試驗、新型絕緣材料課題研發，觀測不同溫度、電壓、頻率條件下絕緣紙、復合介質介電性能變化規律，分析材料極化、老化微觀機理，支撐新材料性能改良研究。

二、性能參數

三、儀器各核心功能單元結構、運行邏輯與使用價值詳解

（一）40-70Hz 變頻抗干擾電源單元

電磁干擾是絕緣介質損耗測量誤差的主要來源，實驗室內部工頻電爐、風機、穩壓電源、變電站現場高壓母線都會產生 50Hz 工頻感應電流，流入測量回路后會偏移電壓、電流相位差值，造成 tanδ 數值失真，傳統固定 50Hz 工頻介損電橋僅依靠倒相法抵消干擾，強干擾環境下數據離散度偏高，難以滿足絕緣紙薄層小電容試樣高精度檢測需求。

本儀器搭載 40-70Hz 寬區間變頻電源單元，采用單片機自動變頻切換技術，測量啟動后系統自動掃描區間內多個頻率點，篩選干擾信號最低的頻率作為測量基準，配合數字濾波電路過濾 50Hz 工頻雜波，抗干擾回路最大可承受 5A 輸入干擾電流，在多設備密集擺放的實驗室、變電站強電磁現場均可穩定采集數據。變頻模式可自由切換開啟與關閉，單純實驗室無干擾環境下可鎖定單一工頻測量，縮短單次測試時長；復雜干擾工況下開啟自動變頻功能，平衡測量精度與測試效率。

高壓輸出模塊集成于變頻電源內部，最高輸出測試電壓 10KV，電壓調節步進分辨率 1V，操作人員可根據絕緣紙厚度、材料耐壓等級、國標試驗要求精準設定試驗電壓，薄層絕緣紙選用 0.5kV 低電壓檔位，厚層絕緣板材、大型電力設備整機選用 5-10KV 高電壓檔位，電壓輸出線性穩定，無電壓跳變、紋波過大問題，避免瞬時高壓沖擊損傷薄型絕緣紙試樣，同時電壓數值實時同步傳輸至單片機，參與介電常數配套計算，完整記錄試驗電壓條件用于檢測報告歸檔。

（二）高精度電橋測量與模 / 數信號轉換單元

電橋測量單元是決定整機測量準確度的核心模塊，內置高穩定度標準電容基準件，配合數字化平衡回路替代傳統手動可調電阻、電容組件，測量過程無需人工調節電橋平衡，設備自動完成橋路匹配，大幅降低操作門檻，初次操作人員經過簡單培訓即可獨立完成絕緣紙試樣檢測。

整機準確度指標嚴格匹配三份國標誤差限值：電容量 Cx 測量誤差為 ±(讀數 ×0.5%+0.5pF)，針對絕緣紙這類 3pF 起步微小電容試樣，低容量區間基礎誤差控制在 0.5pF 以內；介質損耗 tanδ 準確度 ±(讀數 ×0.5%+0.00005)，分辨率達到 0.000001，能夠捕捉低損耗絕緣紙、高純陶瓷介質極小損耗數值，區分不同工藝絕緣紙細微損耗差異；相對介電常數 ε 整體誤差 ±0.5%，滿足 GB/T1693-2007 對介電常數測量誤差的限定要求，新材料研發階段對比不同試樣介電性能時，數據區分度充足。

信號采集鏈路搭載高速模 / 數轉換模塊，將高壓回路采集的微弱模擬電流信號實時轉化為數字信號，轉換速率匹配變頻電源頻率切換速度，不會出現信號丟失、采樣滯后問題；整機電容最高分辨率 0.001pF，讀數輸出 4 位有效數字，薄層絕緣紙、小型橡膠試樣微小電容變化可完整顯示，彌補傳統介損設備 1pF 級低分辨率無法檢測超薄絕緣基材的短板。

（三）寬量程電容量測量回路，內外雙高壓測量模式

儀器區分內施高壓、外施高壓兩套獨立量程回路，適配不同尺寸、不同容量被測對象，兩套量程覆蓋從 3pF 微小絕緣紙試樣至 30μF 大容量電力電容全區間，無需更換內部硬件，僅需在操作界面切換測量模式即可切換量程，適配多品類樣品連續檢測。

1. 內施高壓量程：適用于實驗室臺式檢測小型絕緣紙、橡膠、陶瓷試樣，10KV 高壓下測量區間 3pF~60000pF，0.5KV 低壓檔位擴展至 60pF~1μF，常規厚度絕緣紙試樣電容量均落在該區間內，臺式電極工裝搭配內施高壓模式，操作便捷，適合批量絕緣紙試樣質檢。

2. 外施高壓量程：適用于變電站現場大型電力整機設備檢測，10KV 高壓量程 3pF~1.5μF，0.5KV 檔位覆蓋 60pF~30μF，針對變壓器、互感器、大容量電容器整機檢測場景，可外接外置升壓高壓源，適配現場大型設備布線工況。

針對大容量高壓電器、工業大電流絕緣構件檢測需求，儀器預留量程擴展器外接接口，搭配擴展組件后測量回路可承載數千安培工況下設備介損采集，拓展整機適用場景，兼顧實驗室精密小試樣與工業現場大型設備兩類檢測需求，無需分別采購實驗室臺式介損電橋與現場便攜式介損測試儀。

（四）單片機自動運算與多參數直顯系統

儀器內置高性能單片機作為核心運算中樞，整合變頻控制、高壓調節、信號采樣、數據換算、邏輯保護全部運算功能，替代傳統分離式模擬運算電路，設備集成度更高，故障點位更少，長期運行穩定性提升。

單片機內置三份國標配套計算公式，操作人員僅需錄入試樣基礎參數（絕緣紙厚度、電極直徑、試樣面積），測試完成后同步直顯三項核心檢測數值：試樣電容量 Cx、介質損耗角正切 tanδ、相對介電常數 ε，無需人工記錄電容數值、手動代入公式計算，消除人工換算帶來的數值偏差，單次試驗完成即可讀取完整檢測指標，直接用于質檢報告填寫。

系統自帶多重邏輯保護程序，運行過程實時監測高壓輸出電流、回路短路、過壓、過流狀態，出現試樣擊穿、線路短路、電壓超限等異常工況時，單片機立即切斷高壓輸出回路，同步彈窗提示故障類型，避免高壓擊穿損壞絕緣試樣，同時保護儀器內部高壓電源、標準電容、采樣電路等精密部件，降低設備故障維修成本。

（五）標準 RS232 計算機數據通訊單元

儀器配備標準 RS232 串口通訊接口，可通過配套通訊數據線與臺式計算機、工控設備實現數據雙向傳輸，構建完整自動化數據采集體系，解決傳統介損設備僅本地顯示、無法批量存儲、導出數據繁瑣的問題。

通訊功能支持兩類核心數據交互：一是試驗過程實時傳輸動態測量數據，計算機端配套數據記錄軟件同步記錄電壓、頻率、Cx、tanδ、ε 全流程數值，按試驗編號、測試時間自動分類歸檔；二是單組試驗完成后批量導出完整檢測結果，支持文本格式存儲，可直接導入辦公軟件整理質檢報表、科研試驗數據表，也可對接第三方檢測機構 LIMS 實驗室管理系統，實現檢測數據數字化歸檔。

RS232 接口通訊協議通用，無特殊硬件適配限制，常規工業計算機、實驗室工控主機均可直接連接，無需額外配置專用轉換模塊；傳輸過程數據加密校驗，避免長線傳輸過程電磁干擾造成數據丟失、數值錯亂，保障絕緣紙檢測原始數據完整可追溯，滿足質檢機構、科研院校數據存檔規范要求。

（六）整機機箱結構、重量與硬件配套設計

整機采用 8U 標準工業機箱一體化集成設計，機箱尺寸適配行業通用 19 英寸標準機柜，實驗室固定擺放可裝入機柜集成多臺檢測設備，現場移動檢測可單獨放置試驗臺面，擺放靈活；整機自重 25kg，重量平衡分布，搬運過程不易出現重心偏移磕碰內部精密電路，機箱外殼采用防靜電金屬板材，隔絕外部靜電干擾內部采樣回路，進一步提升微小電容測量穩定性。

機箱內部硬件分區布局，高壓變頻回路、標準測量電橋、數字運算主板、通訊接口分區隔離，區間設置屏蔽金屬隔板，阻斷高壓回路強電信號干擾微弱采樣電流，解決高壓單元與測量單元同機箱布置帶來的電磁串擾問題；機身面板劃分高壓輸出端子、試樣測量接線端子、RS232 通訊接口、電源開關、操作顯示屏分區，標識清晰，操作人員可快速區分各類接線端口，減少接線錯誤引發的試驗故障。

四、設備標準化完整試驗操作流程（以絕緣紙 GB/T1693-2007 檢測為例）

（一）試驗前期試樣加工、環境與設備準備工作

1. 絕緣紙試樣標準化加工

   按照 GB/T1693-2007 條文要求裁切絕緣紙試樣，保證試樣表面平整無褶皺、破損、孔洞、油污，試樣厚度均勻無分層，測量并記錄試樣實際厚度、電極接觸面積尺寸，數值精確至 0.01mm；同一批次絕緣紙準備 3 件平行試樣，用于驗證測量數據重復性；若絕緣紙存在受潮情況，需按照標準規定溫濕度烘干處理，放置恒溫恒濕環境靜置 24 小時平衡含水率，消除水分對介電常數與介質損耗數值的干擾。

2. 實驗室環境管控

   絕緣紙介電性能對環境溫濕度敏感，試驗環境溫度控制 23℃±2℃，相對濕度 50%±5%，避開窗邊通風、水源、大功率發熱設備擺放儀器，防止溫濕度波動改變試樣絕緣特性；試驗臺面保持干燥絕緣，鋪設絕緣橡膠墊，儀器接地端子可靠連接大地，降低對地雜散電容帶來的測量誤差。

3. 設備開機前外觀與配件檢查

   檢查機箱無破損、高壓輸出線纜外皮無開裂、RS232 通訊線完好；確認標準測量電極無氧化、劃痕，電極接觸面清潔無粉塵；檢查電源輸入插座接地可靠；若長期停機存放，開機前空載預熱 30 分鐘，使內部標準電容、運算電路溫度穩定，消除溫度漂移帶來的系統誤差；如需外接量程擴展器、絕緣油測試工裝，提前完成組件接線緊固。

4. 模式與量程預設置

   根據絕緣紙試樣尺寸選擇內施高壓測量模式，在操作界面選定適配電壓檔位（常規薄絕緣紙選用 0.5kV），開啟變頻抗干擾功能（實驗室周邊存在其他大功率設備時必開），錄入試樣厚度、電極尺寸基礎參數，系統自動預存參數，后續同規格絕緣紙測試無需重復錄入。

（二）試樣接線、高壓回路安全連接規范

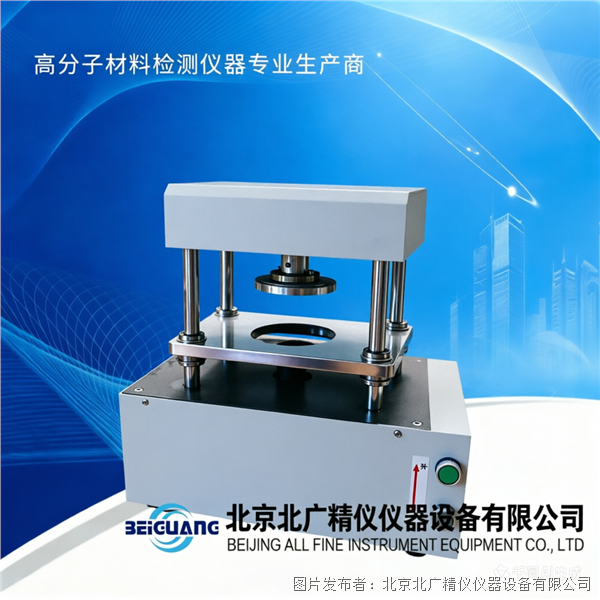

1. 電極裝夾操作

   將預處理完成的絕緣紙試樣平整放置于臺式標準測量電極中間，保證試樣與上下電極完全貼合無空隙、無氣泡，氣泡會增大試樣等效損耗，造成 tanδ 數值偏高；調整電極壓緊力度，避免壓力過大擠壓絕緣紙產生形變，也不可出現電極接觸不良；裝夾完成后檢查試樣無偏移、邊緣無懸空。

2. 高壓線路安全接線

   內施高壓模式下，將儀器高壓輸出端子與測量電極高壓端可靠連接，屏蔽線纜接地端子接入儀器公共接地排，所有接線螺絲緊固無松動；測試全程高壓端子裸露部位禁止觸碰，線路布置遠離金屬柜體、水管、電源線路，減少感應干擾電流；外施高壓整機檢測模式需單獨架設外置升壓設備，高壓線纜懸空布置，降低對地雜散電容。

3. 接地完整性確認

   整機接地、電極屏蔽接地、外置高壓設備接地共用統一接地極，接地電阻滿足電氣試驗規范，接地不良會大幅降低變頻抗干擾效果，強干擾環境下數據持續波動，試驗前界面接地檢測功能自動校驗接地狀態，接地異常彈窗提醒操作人員重新接線。

（三）變頻測試啟動與實時數據監控

全部接線、參數設置完成后，確認測試區域無無關人員，點擊界面啟動測量程序，設備自動執行整套測量流程：首先啟動 40-70Hz 變頻掃描篩選最優測量頻率，隨后輸出設定高壓施加至絕緣紙試樣，采樣回路同步采集電流信號，單片機實時完成模數轉換、矢量運算，顯示屏同步刷新 Cx、tanδ、ε 實時數值。

測試過程操作人員可全程監控界面動態數據，若數值持續大幅波動，說明存在電極接觸不良、環境干擾過大、試樣受潮問題，可一鍵終止測試，排查故障后重新測量；系統支持單次自動測量、連續循環測量兩種模式，批量絕緣紙質檢可開啟循環模式，更換試樣后自動重啟測試，減少重復操作步驟。測試過程中設備自動記錄試驗電壓、測量頻率、測試時間、環境參數，全部信息同步存入本地存儲單元，可通過 RS232 接口實時傳輸至配套計算機保存。

（四）試驗結束、數據導出與設備斷電收尾流程

1. 高壓釋放與試樣拆卸

   單組試樣測量完成后，設備自動切斷高壓輸出回路，內置放電電阻緩慢釋放電極與試樣殘留高壓，界面提示高壓完全釋放后方可打開電極取出絕緣紙試樣，禁止未完成放電直接觸碰電極，防止殘余高壓觸電；多組平行試樣依次更換，完成整批次絕緣紙檢測。

2. 檢測數據查看、導出歸檔

   單組試驗原始數據包含：試樣編號、試樣厚度、測試電壓、測量頻率、電容量 Cx、介質損耗 tanδ、相對介電常數 ε、試驗時間、環境溫濕度，操作人員可在設備本地界面調取歷史記錄，也可通過 RS232 接口連接計算機批量導出全部數據，導出文件支持 txt 通用格式，可直接用于編制絕緣紙出廠質檢報告、科研試驗數據表。

3. 設備斷電與日常清潔

   全部檢測工作結束后，先關閉高壓輸出程序，再切斷儀器總電源；使用無塵干布擦拭測量電極表面粉塵、絕緣紙纖維碎屑，保持電極接觸面光潔；整理高壓線纜、通訊線纜收納至機箱側邊收納槽；長期不用設備需斷開外接電源，放置干燥防塵環境存放，電極單獨密封存放避免氧化。

五、多品類絕緣材料檢測適配要點與國標匹配細則

（一）絕緣紙檢測（適配 GB/T1693-2007 核心配套場景）

（二）硫化橡膠絕緣材料檢測（GB/T1693-2007 標準主體適配）

硫化橡膠絕緣墊片、電纜橡膠護套試樣厚度更大，電容量高于薄層絕緣紙，可選用 0.5kV 或 1KV 檔位測量，橡膠材料易受環境濕度影響極化性能，試驗前需恒溫恒濕平衡處理；橡膠試樣存在一定彈性，裝夾電極時控制壓緊力度，防止橡膠形變改變等效厚度造成 ε 計算偏差；變頻模式可規避橡膠材料測試時周邊硫化設備工頻干擾，保障 tanδ 低損耗區間數值穩定，設備寬量程區間覆蓋各類厚度橡膠試樣，無需更換測量工裝。

（三）電力整機設備檢測（變壓器、互感器、套管、電容器，通用電力預防性試驗）

大型電力設備整機電容量偏大，切換至外施高壓測量模式，10KV 高壓檔位量程 3pF~1.5μF 適配變壓器、套管整機檢測；大容量電容器選用 0.5KV 外施高壓 30μF 量程區間；現場變電站電磁干擾極強，必須開啟變頻抗干擾功能，最大 5A 干擾電流耐受能力保障戶外現場數據穩定；搭配外接量程擴展器可完成大電流工況高壓電器介損測試，檢測數據用于判斷設備內部絕緣受潮、老化缺陷，是電力行業狀態檢修核心試驗手段。

（四）液體絕緣油檢測（適配 GB5654 標準）

搭配外置恒溫絕緣油杯工裝，切換液體介質測試計算模式，儀器自動適配油杯電極尺寸參數，恒溫控制至標準規定 90℃試驗溫度后開展測量；絕緣油損耗數值偏低，tanδ 高分辨率可精準區分新油、老化廢油損耗差異；變頻電路消除油浴加熱設備工頻干擾，測量準確度滿足 GB5654 對液體絕緣介質誤差限值要求，適用于變壓器油、電纜浸漬油定期性能篩查。

（五）陶瓷、云母、薄膜固體絕緣（適配 GB1409 標準）

陶瓷、云母絕緣基材介電常數區間跨度大，薄層薄膜試樣微小電容采用內施高壓小量程測量，厚陶瓷板材可提升測試電壓至 5-10KV；GB1409 允許工頻、變頻多模式測量，無干擾實驗室鎖定固定工頻提升測試速度，干擾環境切換變頻模式；4 位有效數字電容讀數可區分不同配方陶瓷介質儲電能力差異，為電子元器件絕緣基材選型提供數據支撐。

六、儀器分級日常維護、故障排查與整機使用壽命管控規范

（一）分周期標準化日常維護操作細則

1. 每日試驗完成后基礎維護

   每次檢測結束斷電后，使用無塵無紡布擦拭測量電極表面，清除絕緣紙纖維、橡膠碎屑、粉塵附著物，禁止酒精、丙酮等腐蝕性溶劑擦拭電極金屬接觸面，避免電極氧化降低測量精度；整理高壓線纜、RS232 通訊線，檢查線纜外皮有無磨損開裂；清理設備操作面板粉塵，確認顯示屏無污漬遮擋讀數；當天試驗數據通過 RS232 接口備份至計算機硬盤，防止本地存儲數據丟失。

2. 每周周期性基礎養護

   檢查整機接地端子、電極接地接線緊固程度，輕微松動會降低抗干擾效果；查看高壓輸出端子金屬接觸面有無氧化發黑，輕微氧化使用專用金屬拋光布輕柔打磨；空載開機預熱 30 分鐘，執行空白電極校準測試，記錄空白電容、損耗數值，對比基準值判斷設備測量回路是否存在漂移；檢查 8U 機箱散熱通風口無粉塵堵塞，保障內部電路散熱穩定。

3. 月度深度整機維護

   斷開整機 220V 輸入電源，打開機箱側邊通風蓋板，使用吹風機冷風清理內部電路板、標準電容、變頻電源模塊堆積粉塵；檢查機箱內部屏蔽隔板無松動、線路插接端子無氧化；校驗 RS232 通訊接口傳輸穩定性，連接計算機導出一組標準測試數據，確認數值傳輸無錯亂；檢查高壓線纜絕緣層有無老化變硬，老化線纜及時更換，避免高壓漏電風險。

4. 年度全面計量校準檢修

   聯系具備計量資質機構完成整機全套指標檢定，重點校驗 Cx 電容準確度、tanδ 損耗分辨率、ε 介電常數誤差、10KV 高壓輸出精度、變頻抗干擾功能；校準過程使用標準損耗校準器、標準電容塊完成全量程誤差修正；更換老化高壓密封線纜、電極接觸墊片；檢查單片機運算主板、模數轉換模塊運行狀態，清理主板積灰；完成校準后留存計量證書，滿足第三方檢測機構資質審核設備檢定要求。

（二）高頻簡易故障現象、成因與對應處理方案

1. 測量數值持續大幅波動，無法穩定讀數

   故障成因：電極與絕緣紙試樣接觸存在氣泡、縫隙；設備接地不良；實驗室周邊大功率設備工頻干擾過大；高壓線纜屏蔽層破損；電極表面氧化臟污。

   對應處理：重新裝夾試樣排除氣泡；加固整機接地端子；開啟 40-70Hz 變頻抗干擾模式；更換破損高壓屏蔽線纜；拋光清潔電極接觸面。

2. 高壓輸出無法達到設定電壓數值

   故障成因：輸入供電電壓波動過大；高壓回路接線松動；試樣擊穿造成回路短路；內部變頻高壓電源模塊故障。

   對應處理：設備搭配穩壓電源穩定輸入電壓；緊固全部高壓接線；更換擊穿絕緣試樣；聯系專業檢修人員檢修高壓模塊。

3. RS232 計算機無法接收測試數據

   故障成因：通訊線纜斷線、接口插接松動；計算機串口驅動未正確安裝；設備通訊功能參數設置錯誤；單片機通訊模塊故障。

   對應處理：更換完好通訊數據線、重新插拔接口；重裝配套串口驅動；恢復設備通訊出廠參數；檢修內置通訊單元。

4. tanδ 數值固定偏大，平行試樣數據重復性差

   故障成因：試樣受潮未烘干；電極存在殘留粉塵、油污；空白電極未定期校準；環境濕度超標；接地雜散電容干擾。

   對應處理：按標準烘干平衡絕緣紙試樣；徹底清潔電極；執行空白校準試驗；降低實驗室環境濕度；優化接地布置減少雜散電容。

5. 電容讀數無變化，無法識別試樣電容

   故障成因：試樣完全擊穿短路；電極壓緊機構失效，試樣未接觸電極；測量橋路內部標準電容損壞。

   對應處理：更換完好絕緣紙試樣；調整電極壓緊力度；專業檢修內部標準電容組件。

（三）延長整機使用壽命的使用管控要點

1. 高壓使用管控：10KV 最高高壓僅在厚板材、大型電力整機檢測時使用，薄層絕緣紙常規選用 0.5KV 低壓檔位，減少高壓模塊長期滿負荷運行損耗；單次高壓連續測試時長不超過 2 小時，長時間批量檢測中間停機冷卻 30 分鐘，降低變頻電源發熱老化速度；禁止空載長期輸出 10KV 高壓。

2. 試樣裝夾管控：絕緣紙、橡膠試樣無尖銳硬質雜質，避免劃傷電極金屬接觸面；禁止超厚、硬質尖銳試樣強行擠壓電極，防止電極形變改變測量基準；液態絕緣油測試時防止油液溢出流入機箱內部腐蝕電路板。

3. 環境存放管控：設備長期閑置放置于干燥、無塵、無腐蝕性氣體實驗室，環境濕度控制 60% 以內，避免潮濕空氣造成內部電路板氧化；禁止將儀器放置在水源、蒸汽設備周邊；搬運過程輕抬輕放，25kg 整機避免劇烈震動，震動會偏移內部標準電容、采樣電路精密元件，增大測量誤差。

4. 供電運行管控：設備單獨配備穩壓電源，穩定輸入電壓波動區間，電壓驟升驟降會損傷單片機、模數轉換精密芯片；供電回路單獨接地，不與大功率加熱設備、電機共用同一供電回路，減少供電線路引入的電磁干擾。

七、絕緣介質損耗檢測設備行業選型參考七大核心維度

針對絕緣紙、橡膠、電力設備檢測實驗室選購高壓介損電橋，可結合自身檢測樣品類型、執行國家標準、現場使用環境，從七大維度對比設備適配性能，規避選型后無法匹配檢測需求、測量精度不達標的問題：

（一）測量準確度與分辨率指標

絕緣紙薄層試樣、低損耗絕緣材料對測量精度要求較高，選型需關注電容 Cx、tanδ、ε 三項參數誤差限值，電容準確度需達到 ±(讀數 ×0.5%+0.5pF) 級別，tanδ 分辨率需至 0.000001，才可以區分低損耗絕緣材料細微性能差異；分辨率僅 0.0001 的基礎款設備無法滿足絕緣紙新材料研發精細化檢測需求，同時系統誤差需匹配 GB/T1693、GB1409、GB5654 三份國標允許誤差范圍。

（二）變頻抗干擾能力與輸入干擾耐受電流

實驗室多設備并行、變電站戶外現場均存在強工頻電磁干擾，無變頻功能、僅依靠倒相法抗干擾的基礎電橋，干擾環境下數據波動嚴重；優先選擇 40-70Hz 寬區間自動變頻架構，最大輸入干擾電流 5A 規格設備，兼顧實驗室與現場兩種工況檢測，一套設備覆蓋室內質檢、戶外電力預防性試驗。

（三）高壓輸出檔位、電壓調節精度與量程區間

設備最高輸出電壓建議不低于 10KV，電壓調節分辨率 1V，可靈活適配薄絕緣紙低壓測試、厚絕緣板材高壓測試；同時區分內施、外施雙高壓量程，覆蓋 3pF 微小電容至 30μF 大容量設備全區間，滿足絕緣紙小試樣與大型變壓器整機兩類檢測需求，配備外接量程擴展接口可拓展大電流設備檢測場景，拓展設備長期使用適配范圍。

（四）試樣適配與標準兼容范圍

選型需確認設備可同時匹配 GB/T1693-2007、GB1409、GB5654 三份主流絕緣檢測標準，內置對應標準計算公式，無需手動換算介電常數；臺式電極工裝適配片狀絕緣紙、橡膠、陶瓷固體試樣，可搭配外置油杯工裝拓展液體絕緣油檢測，減少額外配套工裝采購成本。

（五）自動化運算與數據輸出功能

優選單片機全自動數字化測量架構，無需人工調節電橋平衡，開機輸入試樣尺寸即可直顯 Cx、tanδ、ε 三項參數；配備標準 RS232 計算機通訊接口，支持數據批量導出、長期存儲，適配實驗室數字化質檢報表、科研數據歸檔需求，無通訊接口的簡易設備僅能本地手動記錄數據，批量檢測效率偏低。

（六）機箱規格、整機重量與場地適配性

8U 標準工業機箱可適配通用實驗室機柜集成擺放，整機重量 25kg 兼顧移動便攜與結構穩定性，過重設備單人搬運困難，過輕簡易機箱內部屏蔽結構薄弱，抗干擾能力下降；金屬防靜電機箱可隔絕外部靜電干擾微小電容測量回路，相比塑料外殼設備測量穩定性更強。

（七）后期維護與校準便捷性

設備內部模塊化分區設計，各功能單元獨立布局，后期故障檢修可單獨更換故障模塊，無需整體返廠；電極、高壓線纜為獨立可更換耗材，降低年度維護成本；整機支持年度計量機構全量程校準，校準參數可本地存儲修正，長期使用測量誤差可控，配套完整空白校準、標樣校準流程，操作人員可自主完成日常精度校驗。

八、絕緣材料介電性能檢測行業發展與設備迭代趨勢分析

（一）絕緣檢測行業需求升級整體背景

國內電力電網建設、新能源變壓器、特種絕緣材料、高分子橡膠產業持續擴張，行業對絕緣介質性能管控標準持續細化，第三方 CMA 檢測機構、絕緣紙制造企業質檢實驗室、電力檢修單位對標準化高壓介損檢測設備采購需求逐年提升。行業檢測需求從早年僅完成電力設備簡單介損篩查，逐步轉向多品類絕緣材料精細化性能表征，企業、科研機構需要一臺設備同時覆蓋固體絕緣紙、橡膠、陶瓷、液態絕緣油、高壓整機設備檢測，減少多臺儀器采購、場地占用、人員操作培訓成本。

同時新型絕緣材料研發速度持續加快，芳綸絕緣紙、復合浸漬絕緣基材、低損耗陶瓷介質、環保型絕緣橡膠不斷推向市場，這類新材料損耗數值極低，對設備測量分辨率、抗干擾能力、電壓調節精細化程度提出更高要求，傳統人工平衡工頻介損電橋分辨率不足、無變頻抗干擾功能，無法支撐新材料配方對比、老化機理研究，全自動數字化變頻高壓介損電橋逐步成為行業主流選型方向。

電力行業預防性試驗規范持續更新，對現場檢測數據穩定性、可追溯性提出硬性要求，設備數字化數據存儲、計算機通訊導出功能成為基礎配置，無數據自動記錄、僅本地讀數的老式設備已無法滿足電網檢修、第三方檢測機構資質審核要求，自動化、數字化、多標準兼容設備迭代速度持續提升。

（二）高壓介損電橋核心技術迭代發展方向

1. 測量運算單元數字化升級：淘汰老式模擬平衡電橋，全面采用單片機 + 高速模數轉換架構，實現全自動電橋平衡、矢量自動運算，省去人工調節步驟，降低操作門檻，同時提升 tanδ、ε 低數值區間測量分辨率，縮小系統整體測量誤差。

2. 抗干擾技術從單一倒相法向寬頻變頻迭代：早期設備僅依靠倒相抵消工頻干擾，強干擾環境誤差偏大；現階段主流機型搭載 40-70Hz 自動變頻濾波技術，可自動規避 50Hz 工頻雜波，最大耐受大電流干擾輸入，兼顧實驗室、變電站多場景使用。

3. 高壓輸出精細化調控迭代：高壓輸出從固定多檔位切換升級為 1V 連續可調線性輸出，可根據絕緣紙、橡膠、電力設備耐壓等級精準設定試驗電壓，避免瞬時高壓擊穿薄型絕緣試樣，適配各類材料標準規定試驗電壓。

4. 數據數字化傳輸與歸檔功能完善：新增標準 RS232 通用通訊接口，實現設備與計算機雙向數據交互，支持批量數據導出、長期存儲，對接實驗室管理系統，實現檢測全流程數字化，滿足質檢、科研數據追溯規范。

5. 模塊化拓展功能持續豐富：設備預留量程擴展器、液體油杯、高低溫電極工裝外接接口，一套主機通過更換工裝拓展固體、液體、大電流設備檢測場景，降低實驗室配套設備采購投入，提升設備綜合利用率。

6. 整機屏蔽與結構防護優化：機箱采用防靜電金屬屏蔽結構，內部強弱電分區隔離，阻斷高壓回路干擾微小采樣電流；標準化 8U 機箱適配機柜集成擺放，整機重量優化平衡，兼顧固定臺式檢測與現場移動檢測需求。

（三）本款儀器對絕緣材料全產業鏈的支撐作用

1. 絕緣紙、橡膠制造企業出廠質量管控支撐：批量檢測成品絕緣紙、硫化橡膠介電常數與介質損耗數值，快速篩選損耗超差、介電性能不匹配的不合格產品，避免劣質絕緣基材流入變壓器、電纜生產環節，降低下游電力設備絕緣故障概率；通過不同配方試樣介損數據對比，優化絕緣紙浸漬工藝、橡膠硫化配方，改良產品長期高溫運行穩定性。

2. 電力行業設備預防性試驗支撐：變電站、電廠檢修人員使用設備完成變壓器、互感器、套管、電容器整機介損檢測，依據 tanδ 數值變化判斷設備內部絕緣受潮、老化、局部破損缺陷，提前安排設備檢修，避免高壓絕緣擊穿引發電網停運事故，提升輸配電設備運行安全周期。

3. 新材料科研研發數據支撐：高校材料實驗室、絕緣材料研發企業依托設備高精度測量能力，觀測不同溫度、電壓、老化時長下絕緣紙、復合介質介電性能變化曲線，分析材料極化、老化微觀機理，縮短新型低損耗絕緣基材研發周期，減少配方試驗試錯成本。

4. 第三方檢測機構標準化檢測支撐：設備同步兼容三份現行絕緣檢測國家標準，測量準確度、分辨率符合資質實驗室設備配置要求，出具的 Cx、tanδ、ε 原始數據可直接用于具備資質檢測報告編制，一套設備完成固體、液體、電力整機三類樣品檢測，提升檢測機構樣品承接能力。

5. 行業檢測標準化統一支撐：多企業、檢測機構使用同規格標準化變頻高壓介損電橋，不同實驗室出具的絕緣紙介電性能數據具備橫向對比性，解決早年老式簡易電橋數據離散度大、檢測結果無法互認的行業痛點，推動電工絕緣材料檢測行業規范化、標準化發展。

九、全文總結

GB/T1693-2007 絕緣紙介電常數及介質損耗測試儀 BQS-13 是面向實驗室精密材料檢測、電力現場預防性試驗研制的全自動數字化高壓介損電橋，依托 40-70Hz 變頻抗干擾電源、單片機數字化矢量運算、高速模 / 數轉換核心技術，突破傳統人工平衡電橋操作繁瑣、抗干擾能力弱、測量精度不足的局限，整機性能指標匹配 GB/T1693-2007、GB5654、GB1409 三份現行絕緣材料檢測國家標準，可同步完成絕緣紙、硫化橡膠、陶瓷、絕緣油、變壓器、互感器、套管、電容器、避雷器等樣品與整機設備電容量 Cx、介質損耗 tanδ、相對介電常數 ε 定量測量，數值直顯無需人工換算。

整機原廠性能參數完整覆蓋高精度測量指標、變頻抗干擾指標、10KV 連續可調高壓輸出、內外雙高壓寬量程電容測量、外接量程擴展、0.001pF 高分辨率、標準 RS232 通訊接口、8U 標準機箱、25kg 整機重量，系統測量誤差穩定控制在標稱準確度區間，最大 5A 輸入干擾耐受能力適配多干擾實驗室、變電站戶外兩類檢測環境，3pF 起步微小電容量程完美適配薄層絕緣紙小容量試樣檢測需求。

設備整體劃分為變頻高壓電源、高精度電橋測量、模數信號轉換、單片機自動運算、RS232 數據通訊、標準化機箱六大核心單元，各單元協同運行實現測試全流程自動化；配套標準化絕緣紙檢測操作流程，明確試樣預處理、接線、測試、數據導出、設備斷電完整操作規范，同時劃分每日、每周、月度、年度分級維護方案，梳理高頻故障排查思路，規范設備使用、存放、供電管控要求，有效延長整機精密電路、高壓模塊、電極組件使用壽命，長期保障測量數據穩定性與重復性。

從行業選型維度，本儀器在測量精度、變頻抗干擾、高壓量程、多標準兼容、數字化數據輸出、場地適配、后期維護七大維度具備綜合適配優勢，可滿足絕緣材料生產企業質檢實驗室、第三方 CMA 檢測機構、電力檢修單位、高校材料科研實驗室多場景使用需求；伴隨絕緣材料、電力設備行業檢測標準持續細化、新材料研發進程加快，全自動變頻數字化高壓介損電橋成為絕緣介電性能表征核心基礎儀器，本款設備依托多標準兼容、寬量程、強抗干擾、全自動化數據處理優勢，為絕緣紙配方優化、電力設備故障預判、新型低損耗絕緣材料研發提供穩定、標準化、可追溯的介電性能檢測數據支撐，持續推動電工絕緣材料檢測行業數字化、規范化發展。
