在橡膠與塑料等高分子材料的性能評價體系中，低溫脆性是一項關鍵的指標。材料在低溫環境下會從韌性狀態轉變為脆性狀態，其抗沖擊能力顯著下降，這一現象直接關系到產品在寒冷地區的服役安全。重錘橡膠低溫脆性試驗機，作為一種專門用于測定材料在規定低溫條件下受沖擊破壞情況的檢測設備，在材料研發、質量控制以及產品驗收等環節扮演著重要角色。

一、設備概述與用途

重錘橡膠低溫脆性試驗機主要用于測定硫化橡膠、塑料及其他彈性材料在低溫條件下的脆性溫度。脆性溫度是指在規定試驗條件下，試樣受沖擊出現破壞時的最高溫度。通過這一試驗，可以比較不同橡膠材料或不同配方的硫化橡膠在低溫下的性能優劣，為材料選用和配方設計提供依據。該設備不僅適用于科研院所的基礎研究，也適用于工廠的質量檢驗以及生產過程中的工藝控制。在電工、電子、汽車電器等行業，該設備可用于考核材料在低溫環境條件下貯存和使用的適應性。其測試結果對于確保在寒冷地區使用的橡膠密封件、減震制品、電線電纜護套等產品的可靠性具有重要參考價值。

二、適用標準與測試原理

該類設備的研發與設計嚴格遵循多項國內外測試標準。根據原始文檔記載，設備符合GB1682國家標準，同時各項技術指標滿足HG 2-162-1965塑料低溫沖擊壓縮試驗方法和GB5470-2008塑料沖擊脆化溫度試驗方法等標準的要求。這些標準詳細規定了試樣的制備尺寸、試驗溫度、沖擊能量以及結果判定方法，確保不同實驗室之間的測試結果具有可比性。

測試原理是將試樣固定在夾持器中，浸入裝有冷卻介質的低溫槽內，保溫一定時間使試樣達到設定溫度。隨后，利用重錘式沖擊裝置在半秒鐘內對試樣施加一次沖擊。沖擊后，將試樣彎曲成180°，觀察是否出現斷裂、裂紋或微孔等破壞現象。通過逐步改變試驗溫度，尋找試樣出現破壞與不出現破壞的臨界溫度區間，最終確定脆性溫度。這種重錘沖擊方式能夠模擬材料在低溫下受到突然外力時的響應，具有較高的工程實用價值。

三、技術參數與性能指標

技術參數是衡量重錘橡膠低溫脆性試驗機性能的核心依據。

1.控溫范圍:室溫  ?70°C(室溫  ?25°C)

2.恒溫精度:  ±0.3°C

3.降溫速度:  0°C～?30°C約  2.5°C/min-30^{\circ} C\sim-40^{\circ} C\quad\text{約} 2.5^{\circ} C/ min$$$$-40^{\circ} C\sim-70^{\circ} C\quad\text{約} 2.0^{\circ} C/ min

4.最大外形尺寸:  900×500×800 mm(長寬高)

5.工作室有效工作空間:  280×170×120 mm(長寬高)

6.可裝試樣數量:1

7.數字計時器數字計時器: 0秒-99分鐘,分辨率 1秒

8.冷卻介質:乙醇或其他不凍液

9.攪拌電機:8W

10.工作電源:220V--240V，50Hz，1.5kW

11.工作溫度:≤25℃

12.沖擊裝置的彈簧在壓縮狀態下,沖擊器端部到試樣的距離為(25±1)mm。

13.沖擊彈簧應符合如下技術要求:

a)自由狀態:直徑為19 mm,長度為85 mm~90 mm;

b)壓縮狀態:長度為(40±1) mm,負荷為 108 N~118 N。

對上述參數的進一步解讀有助于用戶更好地使用設備。控溫范圍從室溫至零下七十攝氏度，覆蓋了絕大多數橡膠和塑料材料的低溫測試需求。恒溫精度為正負零點三攝氏度，保證了試驗溫度的穩定性。降溫速度在不同溫區有所差異，從零攝氏度至零下三十攝氏度以及零下三十攝氏度至零下四十攝氏度區間，降溫速率約為每分鐘二點五攝氏度；從零下四十攝氏度至零下七十攝氏度區間，降溫速率約為每分鐘二攝氏度。這樣的降溫曲線既考慮了壓縮機的制冷效率，也避免了降溫過快導致的溫度波動。最大外形尺寸為九百毫米長、五百毫米寬、八百毫米高，屬于臺式實驗設備，便于安置在普通實驗室桌面上。工作室有效工作空間為二百八十毫米長、一百七十毫米寬、一百二十毫米高，可容納試樣夾持器及相關附件。可裝試樣數量標注為1，此處原文檔可能存在歧義，因為后續結構原理中提到試樣夾持器一邊可夾持1個試樣（橡膠類），另一邊可夾持5至15個試樣（塑料類），實際操作時可根據材料類型選擇不同的夾持方式。數字計時器量程為0秒至99分鐘，分辨率1秒，用于精確控制試樣冷凍時間。冷卻介質通常采用工業乙醇，也可根據試驗溫度要求選用其他不凍液。攪拌電機功率為8瓦，用于驅動攪拌葉輪使冷卻介質循環，保證槽內溫度均勻。工作電源為220伏至240伏，50赫茲，功率1.5千瓦，屬于常規實驗室用電配置。工作溫度要求環境溫度不高于25攝氏度，這是為了確保制冷系統能夠有效工作并達到最低溫度。沖擊裝置的彈簧技術要求明確了自由狀態和壓縮狀態下的幾何尺寸及負荷范圍，這些參數直接決定了沖擊能量的大小和沖擊速度的穩定性。

四、結構組成與部件解析

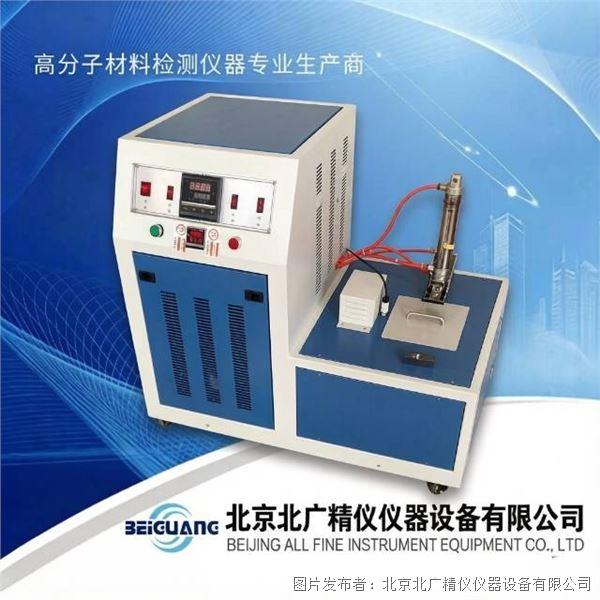

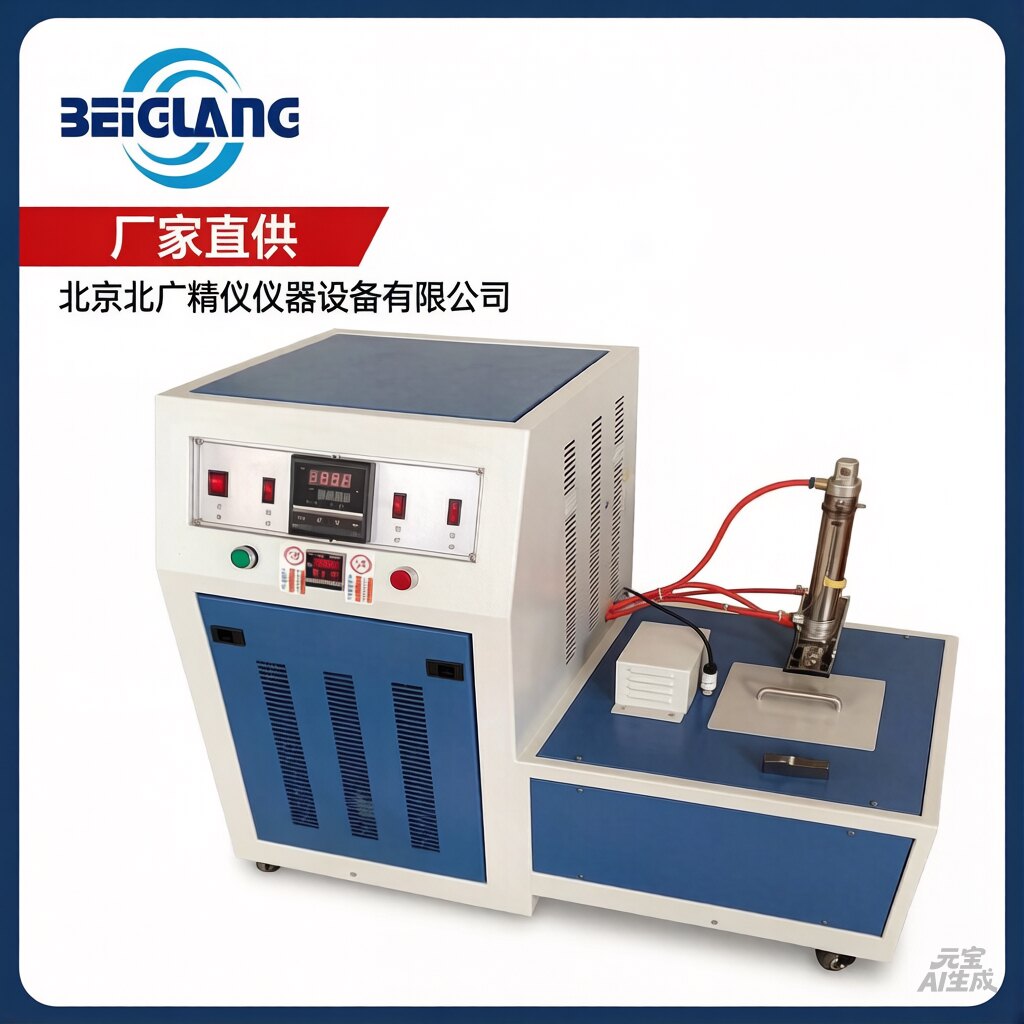

重錘橡膠低溫脆性試驗機的整體結構主要由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質循環系統、自動報警裝置以及試樣夾持器和沖擊裝置等部分組成。

制冷壓縮機主機體是設備的冷源核心。根據配置清單，設備采用兩只雙壓縮機，來自意大利阿斯帕拉品牌。雙壓縮機復疊式或并聯式制冷系統能夠提供充足的制冷量，確保設備從室溫快速降至零下七十攝氏度。壓縮機連續工作時，通過制冷劑在蒸發器中吸熱，帶走冷卻槽中的熱量，實現降溫。

加熱裝置布置在冷卻槽內，其作用是在接近設定溫度時按比例提供熱量，用以平衡制冷系統產生的多余冷量。這種平衡調溫方式可以達到恒溫的目的，避免溫度出現過沖或波動。加熱裝置通常由鎳鉻合金電熱絲和固態繼電器控制電路組成，控溫精度較高。

電子控制箱集成了溫度控制表、時間計數器、按鈕開關、沖擊主板等電氣元件。溫度控制表采用上海科技品牌的產品，負責接收感溫探頭的信號，并根據設定值輸出控制信號。時間計數器同樣來自上海科技，用于設定和顯示冷凍時間。按鈕開關為兩個，用于控制制冷、攪拌、沖擊等動作。沖擊主板由本廠制造，是沖擊控制邏輯的核心。整個電氣系統設計緊湊，布線規范，便于維護。

冷卻槽是放置冷卻介質和試樣的容器，通常由不銹鋼材料制成，具有良好的耐低溫和抗腐蝕性能。槽內設有攪拌葉輪，由8瓦攪拌電機驅動，使冷卻介質不斷循環，溫度均勻一致。冷卻槽的外部包覆有保溫材料，減少冷量損失。

冷卻介質循環系統包括冷卻槽、介質泵（如有）、管道及閥門等。在靜態浸泡方式中，主要依靠攪拌實現介質內部循環；在部分動態系統中，可能通過泵送介質來增強熱交換。冷卻介質通常選用乙醇，因為其冰點低、無毒、不易燃，且對橡膠和塑料試樣無溶解作用。

自動報警裝置在設備運行異常時發出聲光警報，例如超溫、欠相、過載等情況。這有助于操作人員及時發現并處理故障，保護設備和試樣安全。

試樣夾持器是固定試樣的關鍵部件。根據原文檔描述，夾持器分為兩邊：一邊可夾持1個試樣，適用于橡膠類材料（單試樣模式）；另一邊可夾持5至15個試樣，適用于塑料類材料（多試樣模式）。夾持器通過氣缸驅動升降，氣缸品牌為上海亞德客，共計兩只。夾持力度應適中，過緊會導致試樣變形，過松則可能在沖擊時脫落，影響試驗結果。

沖擊裝置由沖擊錘和自鎖機構組成。沖擊錘通過沖擊彈簧提供動力，彈簧的自由狀態直徑為19毫米，長度85至90毫米；壓縮狀態長度40正負1毫米，負荷108至118牛。自鎖機構在壓縮狀態下鎖定沖擊錘，待觸發后瞬間釋放，對試樣實施沖擊。沖擊器端部到試樣的距離在壓縮狀態下為25正負1毫米，這一距離保證了沖擊錘能夠以一定的速度擊中試樣。沖擊裝置的整體設計確保了沖擊動作的瞬時性和重復性。

五、制冷系統與恒溫控制

制冷系統是重錘橡膠低溫脆性試驗機實現低溫環境的核心。設備采用雙壓縮機配置，通常為一臺高溫級壓縮機和一臺低溫級壓縮機組成的復疊式制冷循環。高溫級壓縮機將熱量從低溫級冷凝器排向環境，低溫級壓縮機則在蒸發器中吸收冷卻槽的熱量。制冷劑在系統中循環，通過膨脹閥節流降壓，實現相變吸熱。在接近設定溫度時，由于制冷量與漏熱量達到平衡，單純依靠壓縮機啟停難以維持恒溫，因此引入了加熱裝置進行比例調節。電子控制箱內的溫度控制表通過PID算法計算出控制量，分別驅動固態繼電器調節加熱功率和壓縮機運行時間，從而實現正負零點三攝氏度的恒溫精度。攪拌電機的持續運轉保證了冷卻槽內溫度場的均勻性，避免了局部溫度梯度導致的測試誤差。

六、試樣制備與夾持要求

試樣的制備質量直接影響測試結果的準確性。對于橡膠類材料，通常按照相關標準裁剪成長條形或啞鈴形試樣，厚度和寬度有嚴格規定。塑料類試樣則多為矩形長條。試樣表面應平整、無氣泡、無裂紋和雜質。制備完成后，需在標準環境條件下調節一定時間，以消除加工應力。夾持試樣時，應將其垂直夾在夾持器上，夾持位置應符合標準規定，一般夾持試樣的一端，留出自由端供沖擊。夾持力度不宜過緊或過松，以防止試樣變形或脫落。對于多試樣模式，應將5至15個試樣均勻排列在夾持器上，確保每個試樣都能受到獨立的沖擊。試樣的數量和排列方式應滿足標準中關于統計評價的要求。

七、冷卻介質的選擇與管理

冷卻介質在低溫脆性試驗中承擔著傳遞冷量和均勻溫度的作用。乙醇是最常用的冷卻介質，其冰點約為零下114攝氏度，完全滿足零下七十攝氏度的測試要求。使用時，向冷井中注入工業乙醇，注入量應保證夾持器的下端到液面的距離為75正負10毫米。這一液位要求確保了試樣能夠完全浸沒在介質中，同時避免介質溢出或攪拌時飛濺。除了乙醇，也可使用其他不凍液，如硅油、乙二醇水溶液等，但需注意其與試樣的相容性以及對設備的腐蝕性。冷卻介質在使用一段時間后，可能會因為吸收空氣中的水分或混入雜質而導致冰點升高或性能下降，因此需要定期更換或凈化處理。在試驗過程中，冷卻介質的溫度波動不得超過正負1攝氏度，這要求制冷和攪拌系統協同工作，保持介質溫度的穩定。

八、操作流程與試驗步驟

規范的操作流程是獲得可靠測試數據的前提。以下是基于原文檔使用方法并結合標準要求的詳細步驟：

第一步，接通設備電源，此時溫控儀和計時器顯示燈亮，表明控制系統已上電。檢查冷卻槽中是否已注入足夠的冷卻介質，液面高度應符合要求。

第二步，向冷井中注入冷凍介質，一般為工業乙醇。注入量應保證夾持器的下端到液面的距離為75正負10毫米。如果介質不足，應及時補充；如果過多，應抽出部分介質。

第三步，將試樣垂直夾在夾持器上。根據測試材料類型選擇單試樣或多試樣夾持模式。夾持時應注意力度，防止試樣變形或脫落。對于橡膠類試樣，通常夾持1個；對于塑料類試樣，可夾持5至15個。

第四步，按下夾持器下降按鈕，使試樣浸入冷卻介質中，開始冷凍試樣。同時啟動時序控制開關或按動秒表開始計時。試樣冷凍時間規定為3.0正負0.5分鐘。在冷凍期間，應密切觀察冷卻介質的溫度，波動不得超過正負1攝氏度。如果溫度超出范圍，應調整制冷或加熱功率。

第五步，冷凍時間結束后，迅速提起升降夾持器，使沖擊器在半秒鐘內沖擊試樣。這一動作要求干脆利落，確保沖擊瞬間的速度符合標準。沖擊裝置的自鎖機構在觸發后應能順利釋放沖擊錘。

第六步，取下試樣，將試樣按沖擊方向彎曲成180度，仔細觀察有無破壞。破壞的形式包括斷裂、裂紋、微孔等。對于多試樣模式，應逐個檢查每個試樣的破壞情況。

第七步，根據試驗結果調整溫度。如果試樣經沖擊后出現破壞，應提高冷凍介質的溫度；如果沒有破壞，則應降低溫度。繼續進行試驗，直到找到兩個結果相差不大于1攝氏度時，即試驗結束。最終的脆性溫度取這兩個溫度的平均值或按規定方法計算。

在整個試驗過程中，操作人員應佩戴防凍手套和防護眼鏡，防止低溫介質凍傷或試樣碎片飛濺傷人。試驗結束后，應及時關閉制冷和攪拌系統，清理試樣殘屑，保持設備清潔。

九、安全注意事項與防護

安全操作是實驗室管理的基本要求。在使用重錘橡膠低溫脆性試驗機時，必須注意以下事項：在試驗過程中不能切斷冷卻循環，否則會產生不制冷的效果，導致溫度回升，影響試驗甚至損壞壓縮機。氣缸壓力在出廠前已調節好，不能任意變動，否則會影響夾持器的升降速度和沖擊力。設備必須可靠接地，防止觸電事故。冷卻介質如乙醇雖不易燃，但遠離火源仍是必要的安全措施。設備周圍應保持整潔，不得堆放易燃易爆物品。若發現設備有異常氣味、冒煙或漏電現象，應立即切斷電源，并通知維修人員處理。定期對操作人員進行安全培訓，使其熟悉設備性能和應急處理方法，是保障實驗室安全的重要措施。

十、維護保養與故障處理

日常的維護保養能夠延長設備的使用壽命并減少故障發生。每日使用后，應清理冷卻槽內的雜質和試樣殘屑，保持槽內清潔。定期檢查攪拌電機的運行狀態，有無異常噪音或過熱。制冷壓縮機應定期檢查制冷劑壓力，如發現泄漏應及時補充并查漏。電氣控制箱內的灰塵可用壓縮空氣吹掃，但需斷電操作。沖擊裝置的彈簧應定期檢查其自由長度和壓縮負荷，如超出公差范圍應及時更換。氣缸和電磁閥應定期潤滑，確保動作靈活。常見故障及處理方法包括：若設備無法啟動，檢查電源連接和保險絲；若溫度無法達到設定值，檢查壓縮機是否工作、制冷劑是否充足、加熱裝置是否失控；若計時器不計時，檢查時間計數器設置和接線；若沖擊裝置不動作，檢查氣缸氣壓、電磁閥和沖擊主板。對于復雜故障，建議聯系專業技術人員進行檢修，切勿自行拆卸核心部件。

十一、配置清單與部件溯源

設備的性能與所采用的零部件品質密切相關。根據原文檔的配置清單，該設備的主要部件來源如下：

雙壓縮機來自意大利阿斯帕拉品牌，共計兩只，負責制冷系統的核心工作。感溫探頭采用上海PT-100品牌，一只，用于精確測量冷卻介質溫度。氣缸來自上海亞德客品牌，兩只，驅動夾持器升降。沖擊裝置由本廠制造，一只，包含沖擊錘和自鎖機構。溫度控制表來自上海科技品牌，一個，實現溫度顯示與調節。時間計數器同樣來自上海科技品牌，一個，用于計時控制。按鈕開關為本廠產品，兩個，用于操作指令輸入。沖擊主板由本廠制造，一個，處理沖擊邏輯。氣壓閥來自浙江掙馬品牌，一個，控制氣路壓力。電磁閥來自浙江掙馬品牌，兩個，控制氣缸動作。這些部件的組合體現了設備在關鍵元器件上采用國際或地區知名品牌，而在系統集成與沖擊裝置等部分依托本廠技術力量的特點，既保證了基礎性能的穩定，又兼顧了成本效益。

十二、應用案例與行業現狀

重錘橡膠低溫脆性試驗機在眾多行業中發揮著不可替代的作用。在輪胎制造業，用于測試輪胎胎面膠、胎側膠的低溫脆性，確保輪胎在冬季行駛的安全性。在橡膠制品行業，如密封件、膠管、膠帶等生產企業，通過該設備監控膠料的低溫性能，優化配方設計。在塑料行業，測定塑料管材、板材、薄膜的脆化溫度，為寒冷地區使用的塑料制品提供選材依據。在汽車工業，對汽車門窗密封條、防塵罩等橡膠件進行低溫沖擊試驗，保證整車在低溫環境下的密封性和耐久性。隨著新材料技術的不斷發展，諸如熱塑性彈性體、共混改性材料等新型高分子材料不斷涌現，對低溫脆性測試提出了更高的要求。未來，試驗機將朝著更高自動化、更智能數據分析、多工位并行測試等方向發展。同時，環保和節能理念的普及也將促使設備制造商優化制冷系統設計，降低能耗，采用環保型制冷劑和冷卻介質。

十三、選購指南與注意事項

面對市場上種類繁多的低溫脆性試驗機，用戶在選購時需綜合考慮多方面因素。首先明確自身測試需求，包括最低試驗溫度、試樣類型、符合的標準等。其次關注設備的控溫精度和降溫速度，這些指標直接影響測試效率和數據可靠性。再次考察供應商的技術實力和售后服務，包括安裝調試、操作培訓、維修響應等。對于本文所述的重錘橡膠低溫脆性試驗機，其控溫范圍可達零下七十攝氏度，恒溫精度正負零點三攝氏度，采用雙壓縮機和平衡加熱控溫方式，性能穩定。在簽訂合同前，建議實地參觀樣機演示，親自操作體驗設備性能。同時，了解清楚保修期限和范圍，以及是否提供操作培訓。只有全面評估，才能選購到真正符合需求的設備。

十四、標準與規范遵循

在材料測試領域，遵循統一的標準是保證結果可比性的前提。該設備的設計符合GB1682、HG 2-162-1965、GB5470-2008等多項標準。操作人員在進行測試前，應仔細閱讀相關標準文本，確保試樣制備、試驗條件和數據處理符合要求。軟件或控制系統的模塊化選擇可以自動調用對應的計算公式和報告模板，減少人為錯誤。同時，實驗室也可以通過參加能力驗證或實驗室間比對，進一步驗證設備的準確性和操作的規范性。建立設備使用日志，記錄每日運行狀態、維護情況和異常事件，有助于分析設備故障趨勢，提前采取預防措施。這些措施共同構成了實驗室質量管理體系的重要組成部分，確保出具的檢測報告真實、可靠。

十五、數據管理與質量控制

現代檢測實驗室對數據完整性和可追溯性有著嚴格要求。重錘橡膠低溫脆性試驗機的測試數據應包括試樣編號、試驗溫度、冷凍時間、沖擊結果、破壞情況等。操作人員應如實記錄這些數據，并存檔備查。對于需要長期保存的數據，建議定期備份至外部存儲設備或網絡服務器。在質量控制方面，除了定期校準設備外，還可以使用標準參考物質進行期間核查，監控設備的漂移情況。通過建立設備使用日志，記錄每日運行狀態、維護情況和異常事件，有助于分析設備故障趨勢，提前采取預防措施。這些措施共同構成了實驗室質量管理體系的重要環節，確保出具的檢測報告真實、可靠。

十六、技術演進與用戶培訓

隨著傳感器技術和自動控制技術的發展，低溫脆性試驗機也在不斷更新換代。早期的機械式設備已被電子控制設備取代，溫度顯示從指針式變為數字式，計時器從機械式變為電子式。本文所述的機型采用數字計時器和溫度控制表，代表了當前主流的技術水平。未來，集成非接觸測溫、自動圖像識別破壞判定、基于云計算的數據管理等功能將逐漸普及。對于用戶而言，及時掌握新技術應用是必要的，但基礎操作技能的培養同樣不可忽視。新操作人員應接受系統培訓，內容包括設備原理、軟件操作、安全規程、日常維護等。培訓可采用理論講解與實操演練相結合的方式，考核合格后方可獨立操作。此外，定期組織技術交流會，分享測試經驗和問題解決案例，也有助于提升團隊整體水平。

十七、結語

重錘橡膠低溫脆性試驗機作為高分子材料低溫性能檢測的基礎設備，其技術內涵和應用價值遠不止于簡單的沖擊動作。從制冷系統的精密設計到沖擊裝置的準確執行，從溫度控制的穩定可靠到操作流程的規范嚴謹，每一個環節都影響著最終測試結果的科學性。本文以符合GB1682等標準的設備為例，詳細闡述了其構造、功能、指標及應用，希望能為相關從業人員提供有益的參考。在實際操作中，只有將先進的設備與規范的操作相結合，才能充分發揮儀器的潛能，為材料研發、質量控制和科學研究提供堅實的數據支撐。隨著科技的進步，未來的低溫脆性試驗技術將更加智能、高效，為材料科學的發展注入新的活力。
