在電力電氣制造、復合材料研發以及材料科學教學等領域，環氧樹脂憑借其優異的絕緣性能、良好的機械強度和出色的粘結力，成為了制造絕緣件、電子灌封、層壓板及高壓電器部件的核心基礎材料。然而，隨著現代電氣設備朝著小型化、高電壓等級的方向發展，對環氧樹脂材料本身的介電強度和長期耐電壓能力提出了極為嚴苛的要求。為了客觀、準確地評估這類絕緣材料的電氣耐壓極限，專業的檢測設備不可或缺。

一、設備概述與應用背景

環氧樹脂耐電壓擊穿試驗儀BDJC-100KV是一款基于計算機人機對話方式操作的自動化高壓測試系統。該設備主要用于模擬工頻（50Hz）交流電壓環境下，對各類絕緣介質材料施加逐漸升高的電壓，直至材料發生擊穿，從而測得材料的擊穿電壓值和電氣強度（擊穿強度）。

在實際工程應用中，環氧樹脂被廣泛用于澆注互感器、干式變壓器、絕緣套管、電路板基板等。這些部件在長期運行中需要承受額定電壓、操作過電壓甚至雷電沖擊電壓。如果環氧樹脂內部存在氣泡、雜質、固化不完全或配方缺陷，極易在電場集中處引發局部放電，進而發展為貫穿性擊穿，導致整個電氣設備的癱瘓。因此，在原材料入庫、生產工藝定型以及新產品研發階段，利用本款BDJC-100KV設備進行嚴格的工頻電壓擊穿測試和耐電壓試驗，是保障電力系統安全運行的基礎環節。

該儀器不僅適用于環氧樹脂，其設計理念覆蓋了絕大多數固體和液體絕緣材料。無論是熱固性塑料、層壓制品、云母帶、絕緣紙，還是絕緣油漆、硅油、變壓器油等，均可通過更換相應的電極和夾具，在同一臺設備上完成標準化的電氣強度測試。這種多功能性使得它成為材料實驗室中的通用型檢測工具。

二、核心控制系統與硬件配置

設備的穩定運行和高精度測量離不開底層硬件的強力支撐。環氧樹脂耐電壓擊穿試驗儀BDJC-100KV在核心控制單元上采用了成熟的工業級控制模塊，負責整個試驗流程的邏輯運算、數據采集與外圍設備管理。這種模塊化的控制架構保證了設備在長時間運行下的穩定性，有效降低了因工業現場電磁干擾導致的死機或誤動作風險。

在升壓主回路中，設備配置了特制的單相交流變壓器。對于100KV型號而言，變壓器的變比經過精密計算與繞制，配合無觸點升壓元件，實現了從低壓輸入到百千伏高壓輸出的平穩轉換。傳統的機械調壓方式由于存在觸點磨損、碳刷打火和調節線性度差等問題，已逐漸被先進的電子無觸點調壓技術取代。本設備采用的勻速升壓電路，能夠確保在0.1kV/s至5.0kV/s的范圍內實現電壓的平滑上升，避免了電壓跳變對被測環氧樹脂試樣造成的非破壞性損傷，從而保證了測試結果的一致性和重復性。

此外，設備的工作電源適應性強，可兼容標準的單相交流電壓輸入，并允許一定的電壓波動范圍，這使其能夠在不同的實驗室環境或工廠車間中順利部署，無需額外添置昂貴的穩壓電源設備。

三、無線藍牙安全控制技術

高壓電氣測試的首要原則是保障操作人員的人身安全。常規的耐壓試驗設備通常采用有線連接的方式，將高壓側的控制信號和測量數據傳輸至低壓側的操作臺或計算機。在某些極端情況下，如果高壓回路發生意外擊穿，產生的瞬時大電流和強電磁脈沖可能沿著數據線纜反向沖擊控制端，存在燒毀通訊端口甚至危及操作員安全的隱患。

為了解決這一痛點，該設備引入了無線藍牙傳輸技術替代傳統的有線數據線。通過在高壓發生單元和操作終端之間建立藍牙無線通信鏈路，實現了高低電位之間的物理隔離。實驗員可以在距離高壓試驗區較遠的安全位置（藍牙有效范圍可達千米級別）通過計算機下達試驗指令、監控實時曲線和接收測試數據。這種“人機分離”的操作模式，從根本上杜絕了高壓電弧對控制系統的反饋干擾，極大地提升了實驗過程的本質安全水平。同時，無線設計也使得試驗場地的布置更加靈活，不再受限于線纜的長度和走向。

四、雙向電壓電流干擾抑制

在環氧樹脂試樣發生擊穿的瞬間，回路電流會在微秒級時間內急劇攀升，形成強烈的電磁騷擾（EMI）。這種瞬態干擾如果不加以抑制，極易耦合到設備的測量回路和控制總線中，導致CPU出現邏輯混亂、數據采集失真或通訊中斷。

環氧樹脂耐電壓擊穿試驗儀BDJC-100KV內置了雙向電壓電流干擾抑制電路。該電路分布在電源輸入端、變壓器輸出端以及信號采集通道上，能夠有效濾除高頻諧波和瞬態浪涌。特別是在擊穿發生的臨界點，系統能夠同時依據電壓跌落和電流突增兩個物理量進行綜合判斷，避免了單一依靠電壓檢測可能帶來的誤判（例如因電網波動引起的電壓暫降被誤認為試樣擊穿）。這種雙重判斷機制確保了每一次擊穿事件的捕捉都準確無誤，為后續的擊穿強度計算提供了真實可信的原始數據。

五、軟件功能與操作界面

設備配套的測試軟件基于通用的計算機操作系統開發，采用圖形化窗口界面設計。這種直觀的人機交互方式降低了操作人員的上手難度，即使是初次接觸該設備的實驗員，經過簡單培訓也能熟練掌握。

軟件主界面通常劃分為試驗參數設置區、狀態顯示區和曲線動態繪制區。在試驗過程中，屏幕上的曲線會實時描繪出電壓隨時間或試樣形變的變化軌跡。一旦試樣擊穿，曲線會出現明顯的拐點，系統會自動記錄此時的峰值電壓并在界面上彈出提示。軟件支持多種數據導出格式，實驗人員可以將測試結果直接導入到通用的電子表格處理軟件中進行統計分析，生成正態分布圖或統計過程控制（SPC）圖表。

對于需要出具正式檢測報告的場景，軟件內置了報告編輯與打印功能。用戶可以根據實驗室的管理規范，自定義報告模板的抬頭、LOGO、試驗條件及結論欄。此外，軟件還具備多級用戶權限管理功能，通過設置不同的用戶名和密碼，可以實現試驗員、審核員和管理員的分級登錄，確保試驗數據的不可篡改性和可追溯性。

六、擊穿試驗與耐壓試驗方法

根據不同的檢測目的和相關技術標準，環氧樹脂耐電壓擊穿試驗儀BDJC-100KV提供了多種試驗方法供用戶選擇：

1. 勻速升壓法（擊穿試驗）：這是最常用的測試方法。設定好升壓速率后，設備從零電壓開始勻速升高電壓，直到環氧樹脂試樣被擊穿，系統立即切斷電源并記錄擊穿電壓值。通過擊穿電壓除以試樣厚度，即可得到該材料的電氣強度（單位：kV/mm）。這種方法適用于評估材料的短時耐受極限。

2. 梯度升壓法：該方法通常用于研究材料在逐級升高的電壓下的老化特性。設備按照預設的電壓梯度和保持時間逐級升壓（例如每級升高一定電壓并保持一定時間），直至試樣擊穿。梯度升壓可以更真實地模擬某些實際工況下絕緣材料所承受的累積應力效應。

3. 耐壓試驗（耐電壓測試）：與擊穿試驗不同，耐壓試驗是在規定的電壓水平下保持一段規定的時間（如1分鐘、5分鐘或更長），觀察試樣是否在此期間發生擊穿或閃絡。這項測試主要用于檢驗環氧樹脂制品在額定工作電壓下的可靠性，而不追求破壞試樣。軟件支持長達10小時以上的持續耐壓測試設定，滿足了特殊產品的老化篩選需求。

七、適用材料范圍與電極配置

雖然本文重點討論環氧樹脂的檢測，但該試驗儀的適用范圍遠不止于此。它可以覆蓋幾乎所有類型的電氣絕緣材料：

• 固體絕緣材料：包括絕緣漆、樹脂和膠類、浸漬纖維制品、層壓制品（如3240環氧板）、云母及其制品、各種工程塑料、薄膜復合制品、陶瓷、玻璃等。

• 液體絕緣材料：包括變壓器油、硅油、電纜油、絕緣清漆等。

為了適應不同形態和尺寸的試樣，設備支持選配多種規格的電極系統。常見的電極類型包括：

• 標準圓形平板電極：用于測試板材、片材或澆鑄件。

• 圓柱形電極：適用于特定標準要求的接觸面壓力測試。

• 球-球電極或球-板電極：用于模擬不均勻電場下的擊穿特性。

• 線材電極：專門用于測試漆包線、電線電纜的絕緣層。

• 管材電極：適配于絕緣管、熱縮套管等中空制品。

• 微型電極：用于對微小區域或特定缺陷點進行局部擊穿測試。

對于液體介質的測試，設備標配了方便拆裝的油浴裝置。該裝置不僅能夠盛裝被試液體，還能通過浸入式加熱棒實現高溫油的控溫，滿足需要在特定溫度下測試液體擊穿電壓的需求（如高溫下的變壓器油性能評估）。

八、安全保護機制詳解

安全是高壓試驗設備的生命線。環氧樹脂耐電壓擊穿試驗儀BDJC-100KV構建了多重軟硬件聯動的安全防護網：

• 自動歸零與放電保護：無論試驗正常結束還是因故障跳閘，系統都會自動將電壓調節旋鈕回歸零位，并啟動內置的放電回路，釋放被試品和高壓電容上殘留的電荷，防止操作人員觸電。

• 過流與短路保護：當回路電流超過設定的漏電流閾值（0-150mA可調）或發生短路時，保護裝置會在毫秒級時間內切斷主電源。

• 超壓保護：防止由于控制失靈導致輸出電壓異常升高超過設備上限。

• 門控聯鎖保護：在高壓試驗艙或屏蔽室門上安裝安全開關，一旦試驗過程中門被打開，高壓立即切斷。

• 軟件誤操作保護：對不合理的參數設置（如升壓速率設為0或耐壓時間過短）進行邏輯鎖定和提示，防止無效試驗或設備損壞。

• 獨立接地保護：設備設有獨立的接地端子，要求用戶必須將其接入大地網，以確保在漏電情況下外殼不帶電。

• 故障報警：設備出現過熱、通訊中斷或其他異常時，操作界面會彈出報警信息并伴隨聲光警示。

這些保護措施相互冗余，構成了縱深防御體系，最大限度地降低了事故風險。

九、通訊接口與數據集成

在現代智能實驗室建設中，檢測設備不再是信息孤島。環氧樹脂耐電壓擊穿試驗儀BDJC-100KV在設計之初就考慮了與上位機管理系統（LIMS）或工廠數據采集系統（SCADA）的集成需求。

設備提供了豐富的硬件通訊接口，支持RS-232、RS-485以及以太網（TCP/IP）等多種物理連接方式。在協議層面，既支持傳統的串口通訊指令集，也支持開放的工業網絡協議。這意味著用戶可以通過編程口讀取實時電壓、電流數據，或者將每一次試驗的完整結果（包括試驗編號、擊穿電壓、試樣厚度、計算出的強度值、試驗日期、操作員等信息）自動上傳至中央數據庫。

對于需要實現遠程監控和大數據分析的客戶，軟件底層支持標準的網絡數據交換協議，能夠將試驗數據無縫對接至企業的MES（制造執行系統）或質量追溯平臺。所有的歷史試驗數據都可以無限期存儲在計算機的硬盤中，配合強大的歷史查詢界面，用戶可以通過設定時間范圍、試驗編號等條件快速篩選出目標記錄，并重新調閱當時的試驗曲線和參數設置，真正實現了全流程的質量回溯。

十、執行標準與標準化測試

為了確保測試結果的權威性和可比性，該設備的軟件內核預置了多項國內外通用的絕緣材料電氣強度試驗標準。用戶在進行試驗前，只需在軟件的標準庫中選擇對應的標準號，系統便會自動推薦或限定相關的試驗參數（如升壓速率、電極尺寸、試樣預處理條件等）。主要涵蓋的標準包括：

• 固體絕緣材料電氣強度試驗方法

• 絕緣油擊穿電壓測定法

• 硫化橡膠工頻電壓擊穿強度和耐電壓的測定方法

• 電纜紙工頻擊穿電壓試驗方法

• 絕緣漆漆膜擊穿強度測定法

• 電容器紙工頻擊穿電壓測定法

• 美標電壓擊穿試驗方法

這種標準化的設計思路，使得設備不僅適用于企業內部的質量控制，也能滿足第三方檢測實驗室出具具有法律效力公證數據的規范要求。對于環氧樹脂材料而言，通常參照固體絕緣材料的相關國標進行測試，通過標準化的電極處理和升壓程序，確保不同批次、不同配方生產的環氧樹脂產品能夠在統一的尺度下進行性能比對。

十一、試驗環境模擬與擴展性

真實的電氣設備往往工作在復雜的溫度環境中。為了評估環氧樹脂在高溫狀態下的絕緣性能，環氧樹脂耐電壓擊穿試驗儀BDJC-100KV提供了環境模擬的擴展接口。除了常溫下的空氣中和絕緣油中測試外，設備還可以定制選配高溫油箱或烘箱系統。

在高溫油測試模式下，油浴裝置被加熱至設定的高溫（如90℃、130℃等），環氧樹脂試樣在規定溫度下浸煮達到熱平衡后，再進行擊穿試驗。這種方式常用于模擬油浸式變壓器內部繞組絕緣的工作環境。對于固體材料的干熱測試，則可配合外接烘箱，在密閉的高溫空氣環境中完成加壓擊穿。這種靈活的擴展性使得該設備不僅能做常規室溫檢測，還能勝任材料耐熱等級評定（如H級、F級絕緣材料驗證）等高級研發項目。

十二、設備選型與技術參數對照

針對不同用戶的需求，該系列檢測儀器提供了多種電壓等級和容量的配置。用戶在選擇時應根據實際需要測試的材料厚度、預期擊穿電壓以及實驗室空間等因素綜合考慮。以下列出本篇重點介紹的100KV型號以及另一常見50KV型號的性能參數，供技術人員在規劃實驗室能力建設時進行參考。需要注意的是，具體的配置可能會因技術迭代而微調，請以實際訂貨技術協議為準。

性能參數

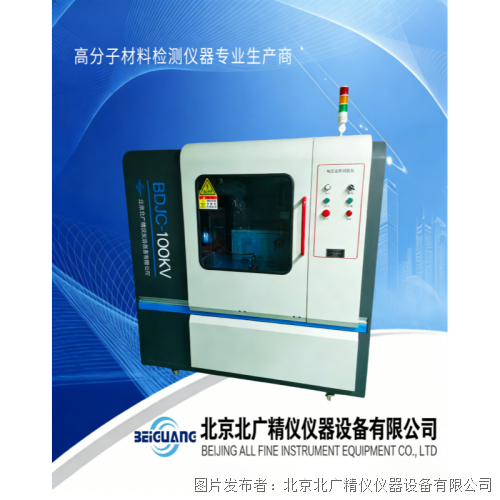

圖片：100KV

最高輸出電壓：50Kv / 100KV

變壓器容量：3KVa / 10KVA

升壓器容量：2kva / 3KVA

工作電壓：220v±10%的單相交流電壓和50Hz±1%的頻率 / 220v±10%的單相交流電壓和50Hz±1%的頻率

控制方式：西門子PLC / 西門子PLC

試驗方式：交流/直流試驗:1、勻速升壓 2、梯度升壓3、耐壓試驗 / 交流/直流試驗:1、勻速升壓 2、梯度升壓3、耐壓試驗

試驗介質：空氣/絕緣油 標配方便拆裝的油浴裝置 / 空氣/絕緣油標配方便拆裝的油浴裝置

升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓 / 采用先進的無觸點原件勻速升壓淘汰前款機械調壓

升壓速度：0.1kv-5.0kv/s自用設定 / 0.1kv-5.0kv/s自用設定

耐壓時間：軟件設定>10H / 軟件設定>10H

試驗精度：≤1% / ≤1%

漏電流選擇：0-150mA / 0-150mA

控制方式：232/485/網口 / 232/485/口

控制方式：無線/有線可選 / 無線/有線可選

擊穿判斷方式：電壓/電流 / 電壓/電流

放電方式：自動放電 / 自動放電

變壓器變比：1:500 / 1:1000

采集方式：變壓器0-100v輸出 / 變壓器0-100v輸出

升壓速度：0.1-5.0kv/S / 0.1-5.0kv/S

耐壓環境：固體;液體。定做高溫境高溫油 / 固體;液體。定做高境高溫油

擊穿判斷方式：高電壓判斷、漏電流判斷 / 高電壓判斷、漏電流判斷

放電方式：實驗結束自動放電 / 實驗結束自動放電

十三、日常維護與校準建議

為了保證環氧樹脂耐電壓擊穿試驗儀BDJC-100KV長期保持穩定的測試精度，日常的維護保養至關重要。首先，設備應放置在干燥、通風、無腐蝕性氣體的環境中，避免高壓變壓器受潮導致局部放電量增大。其次，每次試驗結束后，應及時清理電極表面的碳化痕跡。環氧樹脂擊穿后會產生碳化物，若不及時清除，下次試驗時這些導電殘渣可能引起沿面閃絡，導致測試結果偏低。建議使用細砂紙輕輕打磨電極表面，并用無水乙醇擦拭干凈。

在電氣維護方面，應定期檢查設備內部的熔斷器是否正常，漏電保護器是否動作靈敏。由于設備內部存在高壓電容，即使在斷電后，內部仍可能殘留高壓電荷，因此嚴禁在斷電后立即打開機箱蓋板，必須等待放電指示完全消失或由專業維修人員進行安全確認后方可操作。

關于校準，設備軟件內置了出廠校準界面，允許用戶使用標準高壓分壓器和萬用表對測量回路進行周期性校驗。建議每年至少進行一次全面的計量檢定，以確保電壓顯示值、升壓速率、計時精度等關鍵指標符合國家計量檢定規程的要求。

十四、環氧樹脂材料測試要點

針對環氧樹脂這一特定材料，在進行工頻電壓擊穿試驗時有幾個關鍵點需要特別注意。首先是試樣的制備。環氧樹脂樣品通常是通過澆注或切割得到的，邊緣應平整光滑，無毛刺。因為尖銳的邊緣會導致電場畸變，產生電暈放電，使得擊穿電壓低于材料本征強度。建議在試驗前對試樣邊緣進行倒角處理。

其次是電極的接觸。平板電極與試樣之間應保持良好的面接觸，必要時可在接觸面涂抹導電膏或墊上導電橡膠，以消除氣隙。空氣中的氣隙其介電強度遠低于固體環氧，過早的氣隙擊穿會掩蓋真實的材料性能。

最后是試驗介質的選擇。對于常規測試，多采用變壓器油作為浸漬介質，以防止沿面閃絡，迫使擊穿發生在材料內部。但對于某些特殊配方的環氧樹脂（如自熄性材料），在空氣中的表現也是考核指標之一。此時應適當加大電極間的距離或降低升壓速率，以獲得穩定的擊穿值。

十五、結語

綜上所述，環氧樹脂耐電壓擊穿試驗儀BDJC-100KV作為一款集計算機控制、無線安全傳輸、多重保護機制和豐富軟件功能于一體的高壓測試裝備，為環氧樹脂及其他電氣絕緣材料的性能評估提供了完善的技術手段。通過嚴格執行相關標準，合理運用勻速升壓、梯度升壓和耐壓試驗等方法，結合材料科學的專業知識，企業和研究機構能夠更加深入地理解絕緣材料的失效機理，從而指導配方優化、工藝改進和產品升級。在未來的發展中，隨著新材料技術的不斷突破，此類檢測設備也將持續進化，為構建更安全、高效的現代電力系統貢獻力量。
