在TGV先進封裝的產線上，常有這樣的困境：一片外觀完好的玻璃基板，經過PVD、電鍍、RDL、鍵合工藝后，電性測試卻顯示失效。追溯根源，往往是填銅后通孔深處一處幾微米的氣泡、PVD種子層上一道納米級的斷連續，或是鍵合界面一處肉眼完全不可見的縫隙。

這些藏在微米尺度的內部缺陷，從制程一開始就潛伏在玻璃基板的多層結構之中，肉眼不可見、常規光學檢測觸不到，卻能在終端環節引發整片產品報廢，是當之無愧的“隱形良率殺手”。

藏在銅層之下的失效，為什么這么難抓？

TGV 封裝的缺陷之所以“隱形”，本質是三重檢測壁壘的疊加：

一是尺寸量級的壁壘。關鍵缺陷多集中在1μm 以下，遠低于人眼分辨極限，普通表面光學設備的分辨率難以觸達，極易漏檢；

二是空間位置的壁壘。缺陷大多不在表面，而藏在銅層下方、通孔內部、鍵合界面之間，光學檢測只能掃到表層，無法穿透結構看到內部；

三是量產場景的壁壘。傳統切片、研磨等破壞性檢測方式，只能用于實驗室抽檢，無法在量產線上實現全量、無損的過程管控，等發現問題時，往往已經造成批量不良。

也正因如此，如何在不破壞樣品的前提下，實現從PVD種子層到填銅電鍍、再到雙層板鍵合的全流程內部質量監控，一直是制約TGV封裝良率爬坡的核心瓶頸。

穿透微米迷宮，讓內部缺陷無處遁形

要揪出這些“隱形殺手”，核心是突破“表面”的限制，實現對基板內部的三維透視。華漢偉業納米級3D CT檢測設備Zeus HS4000，以無損CT成像技術，打開了TGV內部質量檢測的全新維度。

它不需要研磨切片，不用破壞樣品結構，通過X射線穿透掃描與三維重建，就能還原出基板的完整三維形貌，讓潛藏的缺陷清晰暴露：

看得深：搭載160kV開管式射線源，可穩定穿透銅層與多層玻璃堆疊結構，無論是通孔內部的銅填充狀態，還是鍵合后的界面結合質量，都能逐層呈現；

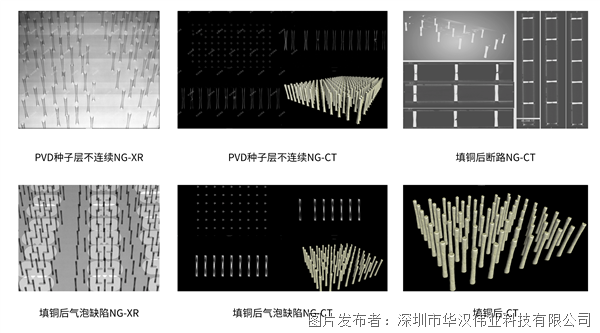

看得準：0.9μm的3D空間分辨率，精準捕捉亞微米級的微小缺陷——填銅后的氣泡、裂紋、斷裂，鍵合后的銅漿不足、擴散異常、對齊度偏差，都能被精準識別與定位；

覆蓋全：貫穿TGV核心制程節點，從PVD后鍍銅連續性驗證，到電鍍后填充完整性檢測，再到鍵合后界面質量評估，實現了全工藝鏈路的內部質量管控，把缺陷攔截在制程前端，避免后續工序的無效投入。

從實驗室走向量產，讓高精度檢測適配產線節拍

Zeus HS4000的核心價值，正是在保持納米級檢測精度的同時，完整適配了量產場景的需求。20s/CT FOV的檢測速度，讓單視野掃描成像效率跟上了產線吞吐節奏，打破了“高精度 CT 只能用于實驗室抽檢”的局限；集成EFEM 自動上下料系統，可實現全流程無人值守檢測，既減少人工操作帶來的污染與誤差風險，也能有效降低產線人力成本，保障檢測結果的一致性。

針對主流產線的大尺寸基板需求，設備支持最大620mm×620mm的樣品規格，配合圓周 CL 掃描成像、幾何校正、3D 可視化等全套算法，既能滿足研發端對缺陷的精細定量分析，也能適配量產端快速、穩定的缺陷判定需求。離線式一體化鉛房設計，也充分滿足了產線的輻射安全規范，無需額外改造即可快速部署。

TGV 作為先進封裝的核心技術路徑之一，制程正在往更高密度、更精細化的方向持續演進，藏在微米尺度的內部缺陷，會越來越成為決定良率上限的關鍵變量。

從“看不見”到“看得透”，再到“測得穩、產線能用”，華漢偉業為TGV及先進封裝制造，提供一套從工藝研發到量產管控的全流程質量底座 —— 讓每一處隱形缺陷都提前暴露，讓良率提升不再被微觀尺度的風險所掣肘。
