在 HBM、Chiplet、2.5D 先進封裝產業化加速落地的當下，TGV玻璃通孔憑借低損耗、高集成優勢成為三維互連核心工藝。玻璃基板作為整條TGV產線的起始基材，來料品質直接決定后段良率。

基材自帶的微裂紋、氣泡，以及制程環境帶來的納米顆粒、殘膠、指紋等隱性瑕疵，經過激光打孔、濕法蝕刻、電鍍填銅等高成本工序后持續放大，極易造成通孔偏移、填銅空洞、整片基板報廢。

傳統人工抽檢、簡易顯微鏡檢測難以應對量產階段來料品質波動難題。針對這一行業痛點，華漢偉業TGV來料后AOI檢測設備Zeus HS1000以自研技術落地全檢方案，推出全自動、半自動雙機型，從源頭鎖定良率。

四大硬核能力，針對性解決來料品質波動痛點

1、相干光成像，解決透明玻璃“看不見缺陷”痛點

相干光掃描成像技術專為透明玻璃基板定制，從底層光學優化成像對比度，攻克微裂紋、淺劃痕等低對比度缺陷難以顯像的行業難題，補齊傳統光路檢測短板。

2、200nm 超高靈敏度，精度效率雙向平衡

缺陷檢測靈敏度可達200nm，穩定捕捉納米級潛在不良，在匹配工廠原有產線運行節拍的前提下，兼顧高精度檢測，不用犧牲產能換良率。

3、全覆蓋檢測，來料漏檢近乎為零

全面替代傳統抽檢模式，對每一片基板實現100%來料全檢。將行業15%-20%的漏檢率降至近乎零漏檢，從源頭攔截致命缺陷。

4、內置 SPC 品質系統，檢測數據反向賦能供應鏈管控

設備搭載SPC監控系統，自動生成各供應商來料批次質量報告，把碎片化質檢數據轉化為量化管理依據，幫助企業優化上游供應鏈，從源頭改善來料品質穩定性。

明/暗場雙光路實測實拍，全品類缺陷清晰成像

明場+暗場雙通道一次成像，明場篩查崩邊、大臟污，暗場專攻200nm超細顆粒、150nm 淺劃痕等低對比度隱性缺陷，完美攻克玻璃基材透光難成像行業痛點。

明場成像：精準定格殘膠、水漬、崩邊、粗劃傷、基板微裂紋，缺陷輪廓自動圈選標注，邊界直觀清晰。

暗場成像：專攻納米級微小異物，穩定檢出 155nm/200nm/400nm/600nm 超細顆粒，同時抓取淺劃痕、隱性臟污等超低對比度瑕疵。

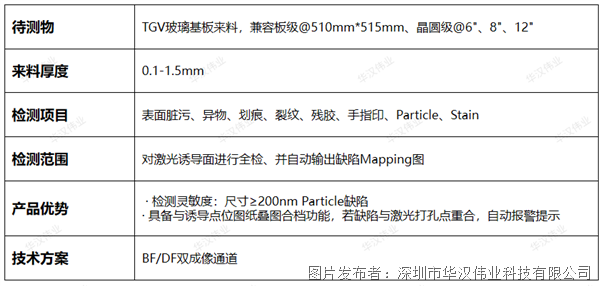

關鍵參數一覽，量產性能有據可查

全自動機型：配置 EFEM 自動上下料模組，適配 510mm×515mm 面板、6/8/12 英寸玻璃晶圓大批量自動化產線；

半自動機型：輕量化機架設計，人工輔助上下料，優化設備投入成本。

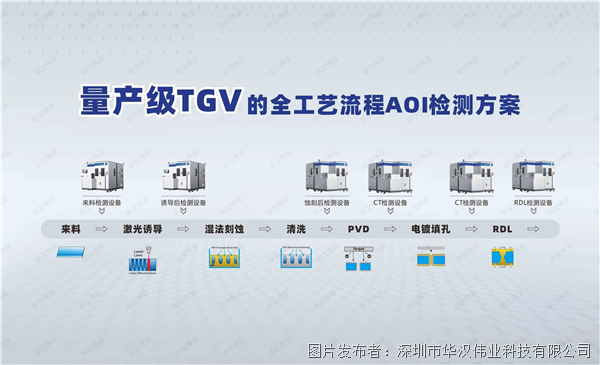

針對 TGV 玻璃基材透明、高反光、微孔高深寬比、精密填銅等行業共性難題，華漢偉業自研全系列AOI檢測設備，搭建起覆蓋來料篩查、激光誘導、化學蝕刻、PVD 電鍍金屬化、RDL 重布線全工序的閉環檢測體系。全線設備憑借納米級檢出能力，精準捕獲細微制程缺陷，高效解決 TGV 量產階段良率管控難題。
