隨著3D堆疊、異質集成技術加速滲透，玻璃通孔憑借低介電損耗、高絕緣性、優異熱穩定性等優勢，逐步成為射頻封裝、光電集成、微系統封裝領域的核心互連技術路線。

制程精度持續提升的另一面，是質量管控的難度指數級增長：從PVD種子層沉積、填銅電鍍到雙層基板鍵合，TGV的內部缺陷藏于多層結構之下——氣泡、裂紋、銅填充不完整、鍵合界面失效…… 如何在不破壞樣品的前提下，實現全工藝鏈路的內部質量可視化監控，已成為先進封裝產能爬坡與良率提升的核心瓶頸。

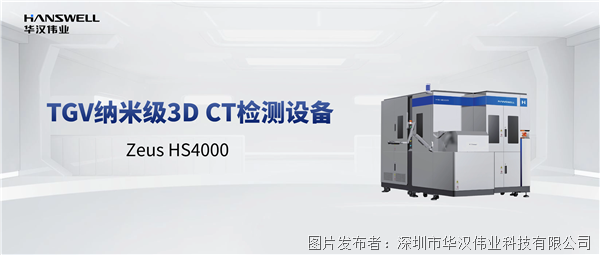

針對這一行業痛點，華漢偉業推出TGV 納米級3D CT檢測設備Zeus HS4000，依托非接觸、無損傷的 3D CT 成像技術，穿透多層基板與銅層結構，精準捕獲微米級內部隱患，為先進封裝制造提供從工藝研發到量產檢測的全流程質量保障。

貫穿PVD -填銅-鍵合，構建閉環質量管控體系

TGV封裝的失效風險分布于多個工藝節點，碎片化的檢測方案難以形成系統性的質量追溯。Zeus HS4000 深度貼合TGV制程邏輯，覆蓋三大核心工序的檢測需求，實現從鍍膜到鍵合的全流程內部質量透視。

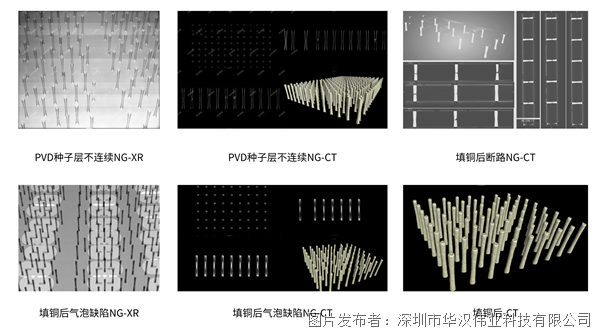

·PVD/電鍍后檢測：評估鍍銅層連續性，透視銅填充完整度，精準識別氣泡、斷裂、裂紋等致命缺陷，從源頭把控互連結構可靠性；

·鍵合后檢測：穿透多層堆疊結構，精準檢測界面結合質量，覆蓋填銅氣泡/斷裂、銅漿不足、材料擴散、鍵合對齊度等多項關鍵指標，全面驗證堆疊成型效果。

硬核技術底座，兼顧精度、穿透與效率

作為面向量產場景的高端檢測裝備，Zeus HS4000在核心性能上實現了多維度平衡，既滿足研發級的精度要求，也適配量產線的節拍需求。

高穿透與高精度兼具。系統搭載 160kV開管射線源，具備強勁的穿透能力，可輕松穿透銅層與多層基板結構；搭配高規格平板探測器，以0.9μm@160kV的超高空間分辨率，讓微米級的內部隱患清晰呈現。設備支持 5-50倍數可調，掃描錐角覆蓋 35°-60°，可靈活切換視野范圍與檢測精度，適配不同尺寸、不同工藝階段的樣品。

高效率與全自動化并行。系統采集速度可達 20s/CT FOV，配合EFEM自動上下料系統，充分匹配量產產線的檢測節拍，大幅降低人工成本與檢測周期。

量產級設計，適配工業場景快速落地

除了核心性能，Zeus HS4000 在工業適配性上也做了充分優化，讓先進檢測能力可以快速落地到真實產線中。設備采用離線式一體化鉛房設計，大幅降低產線空間占用與改造門檻。設備最大可適配 620mm×620mm 尺寸的樣品，覆蓋主流 TGV 基板與先進封裝件的檢測規格。

算法層面，系統集成了圓周CL掃描成像、背景與空氣校正、幾何校正、高精度圖像重建等核心算法，同時配備成熟的3D可視化功能，支持MPR視圖、體素顯示等多種呈現方式，幫助工藝人員直觀分析缺陷的形態、位置與分布特征，高效輔助工藝優化與失效分析。

在環境適配性上，設備采用三相220V 50Hz供電，額定功率 7kW，僅需0.4-0.6MPa壓縮空氣即可運行，對工廠配套條件要求友好，便于快速導入各類封裝產線與研發實驗室。

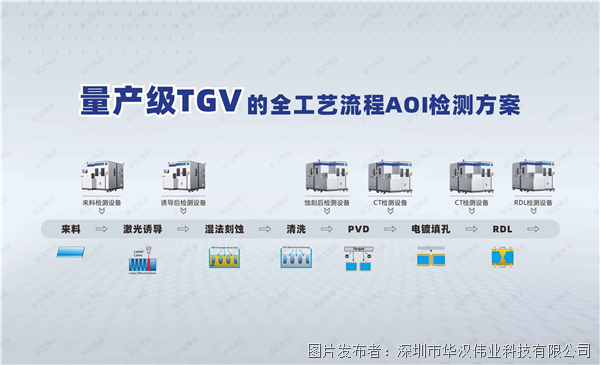

針對 TGV 玻璃基材透明、高反光、微孔高深寬比、精密填銅等行業共性難題，華漢偉業自研全系列AOI檢測設備，搭建起覆蓋來料篩查、激光誘導、化學蝕刻、PVD 電鍍金屬化、RDL 重布線全工序的閉環檢測體系。全線設備憑借納米級檢出能力，精準捕獲細微制程缺陷，高效解決 TGV 量產階段良率管控難題。
