蝕刻工藝是TGV產業鏈中決定通孔幾何結構與電氣性能的核心環節，通孔的形貌精度、位置一致性直接決定后續電鍍、鍵合等工序的最終良率。一旦出現蝕刻孔不通、漏孔、玻璃殘留或孔位偏移等問題，將直接引發電鍍空洞、漏電流升高甚至器件失效，且此類缺陷在后道工序中幾乎無法修復，這也對蝕刻后的檢測環節提出了“全維度覆蓋、納米級精度、量產化效率”的三重嚴苛要求。

傳統平面檢測方案難以適配TGV深孔三維結構的質控需求，行業普遍面臨四大核心痛點：

1、三維結構存在檢測盲區：常規AOI僅能采集通孔表面圖像，無法覆蓋腰孔等深孔內部結構，漏檢風險高，難以完整表征通孔的三維形貌與內部缺陷。

2、納米級測量精度難保障：TGV對尺寸、形位公差要求嚴苛，普通檢測設備易受環境熱漂移干擾，孔位置度、同心度等關鍵參數測量精度不足，無法為多層堆疊封裝提供可靠的對準基準。

3、缺陷判定效率與穩定性不足：蝕刻后缺陷類型多樣，涵蓋孔缺陷、板面缺陷等數十種形態，人工分類判定效率低、主觀性強，批量生產下難以保障檢測結果的一致性。

4、數據孤島制約工藝優化：傳統檢測數據僅用于成品分級，工藝偏移難以及時預警，缺陷返工依賴人工定位，整體產線效率與良率提升受限。

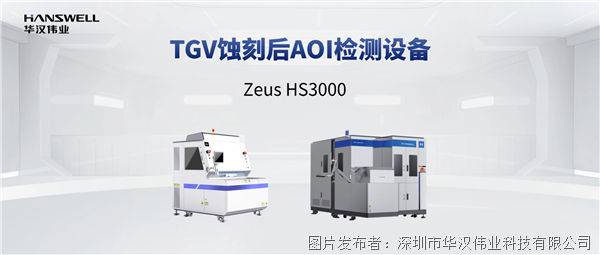

針對行業痛點，華漢偉業推出TGV 蝕刻后AOI檢測設備 Zeus HS3000 ，以四大核心能力打造專用檢測方案，實現TGV蝕刻后質量的高精度管控。

四大核心能力，構筑三維高精度質控體系

三面同步成像，三維結構無死角表征

設備采用三面同步成像技術，單次曝光即可同步捕獲通孔頂部、腰部、底部的完整成像信息，配合正反面全檢能力，解決深孔結構的檢測盲區問題。

完整呈現通孔內部缺陷，確保對復雜三維TGV結構的無死角質量表征，讓深孔內部的玻璃殘留等隱蔽缺陷無所遁形。

AI智能缺陷分類，99%+準確率穩定輸出

Zeus HS3000內置自研核心AI算法，可自動提取缺陷特征，智能完成孔缺陷與板面缺陷的分類與精準判定，整體檢測準確率≥99%。

設備全面覆蓋TGV蝕刻后的質控需求：可檢測漏孔、孔不通、孔內異物等典型孔缺陷，劃痕、臟污、裂紋、蝕刻凹坑等板面缺陷；同時支持表面孔直徑/真圓度、腰孔直徑/真圓度、孔位置度、上下表面孔同心度等多維度尺寸測量，一站式完成缺陷檢測與尺寸量測。

全盤工藝預警，Mapping可視化監控工藝波動

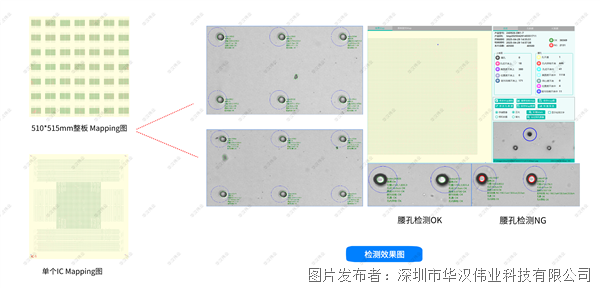

依托全板高精度檢測能力，設備可生成尺寸與形位公差檢測的Mapping分布圖，直觀呈現整板工藝分布特征，實時監控蝕刻工藝偏移并觸發預警。

其通孔位置度檢測精度＜1μm，可精準捕捉孔位偏差、尺寸均勻性波動等細微異常，幫助產線快速定位工藝問題，提前干預避免批量不良，為蝕刻工藝的參數迭代與穩定性管控提供直觀、可靠的數據支撐。

跨工藝數據互通，構建質量閉環優化

設備支持跨工藝的數據互聯，打破傳統檢測的數據孤島：將檢測數據與前端蝕刻工藝聯動，助力工藝參數的快速迭代優化；通過打通全鏈路數據流，助力產線構建閉環質量管控體系，大幅提升生產效率與良率水平。

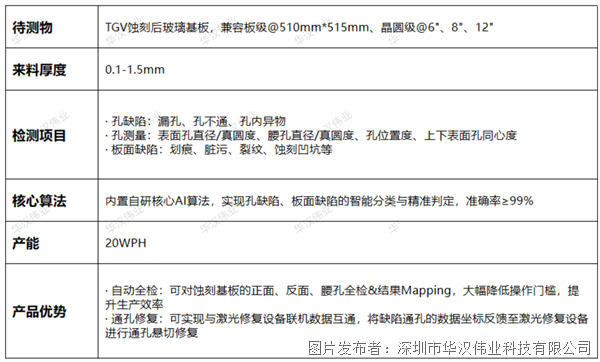

關鍵參數一覽，量產性能有據可查

· 全自動機型：配置 EFEM 自動上下料模組，適配 510mm×515mm 面板、6/8/12 英寸玻璃晶圓大批量自動化產線；

· 半自動機型：輕量化機架設計，人工輔助上下料，優化設備投入成本。

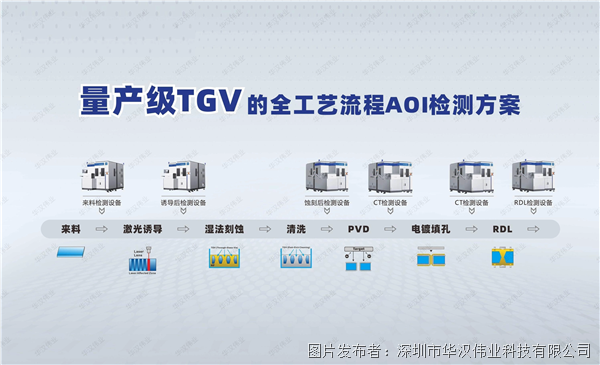

針對 TGV 玻璃基材透明、高反光、微孔高深寬比、精密填銅等行業共性難題，華漢偉業自研全系列AOI檢測設備，搭建起覆蓋來料篩查、激光誘導、化學蝕刻、PVD 電鍍金屬化、RDL 重布線全工序的閉環檢測體系。全線設備憑借納米級檢出能力，精準捕獲細微制程缺陷，高效解決 TGV 量產階段良率管控難題。
