半導體三維集成技術持續升級，高密度互連需求驅動先進封裝不斷向微型化、集成化方向演進。TGV 玻璃通孔憑借玻璃基材低介損、高絕緣的先天優勢，成為實現芯片層間垂直導通的核心工藝。

激光誘導作為通孔成型的前置關鍵工序，點位加工一致性直接決定后續蝕刻、填銅品質。傳統離線抽檢模式僅能事后篩選不良，無法實時修正加工偏差，一旦出現誘導點位缺失、位置偏移、形貌畸變等問題，會連鎖引發通孔失效、電鍍填充異常等嚴重不良。

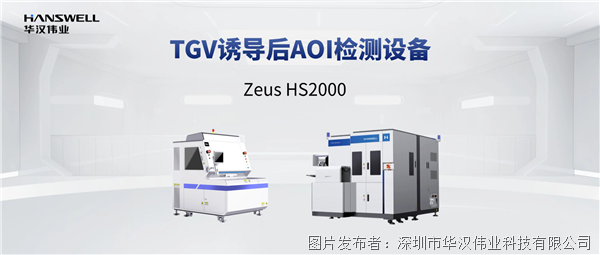

針對激光工序“事后管控、無法糾偏”的行業痛點，華漢偉業推出自研TGV誘導后AOI檢測設備Zeus HS2000，同步推出全自動、半自動雙機型，打破傳統檢測設備“被動篩不良”的局限，實現加工-檢測-修正全鏈路主動管控。

四大核心能力，構建激光誘導工序主動閉環體系

1、全流程主動閉環，從源頭管控誘導缺陷

搭建【激光誘導→實時在線檢測→不良坐標反饋→設備自動補打】標準化生產鏈路，全流程數據互通，保障基板100%良品流轉，杜絕誘導缺陷流入下道工序。

2、精準自動補打，完成不良點位二次加工

設備捕捉到漏孔、偏移不良點位后，將缺陷精準坐標實時同步至前端激光誘導設備，自動下發補打加工指令，對缺失、偏位誘導點位實現精準二次加工，大幅降低基板報廢率。

3、納米級高精度運動檢測平臺

搭載AF全自動對焦模組與納米級位移平臺，以超高精度全域掃描，精準檢測誘導點位的坐標位置、孔型形貌與陣列排布完整性，滿足高密度通孔陣列精密管控需求。

4、激光器工況健康監控，提前規避批量不良

系統實時統計漏孔、點位異常發生率，當漏點率持續升高時，判定激光器能量衰減，提前推送預警信息，提示產線完成激光器校準維護，從設備端預防批量加工偏差。

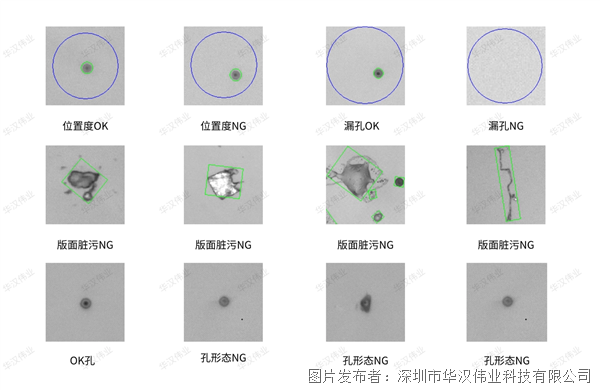

明暗場雙光路成像，多品類缺陷可視化檢測

設備采用明場（BF）+ 暗場（DF）雙通道同步成像方案，兩種光路優勢互補，完整覆蓋激光誘導全品類制程缺陷：點位位置度偏移、漏孔、孔形態畸變、板面顆粒臟污等；同時可自動生成全板尺寸&形位公差數據Mapping圖譜，完整記錄每一塊基板全部誘導點位的尺寸、坐標偏差數據，實現激光工序品質數字化追溯。

· 點位位置度：區分OK標準點位與NG偏移點位，精準判定陣列排布公差；

· 漏孔缺陷：快速識別陣列缺失點位，同步推送補打指令；

· 孔形態缺陷：識別異形、畸變、殘缺等；

· 板面臟污：捕捉激光加工產生的殘渣、顆粒污染物。

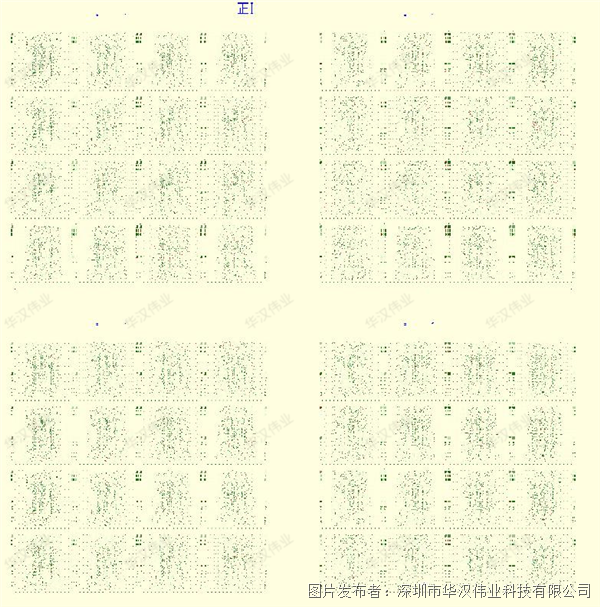

· 尺寸&形位公差數據Map圖

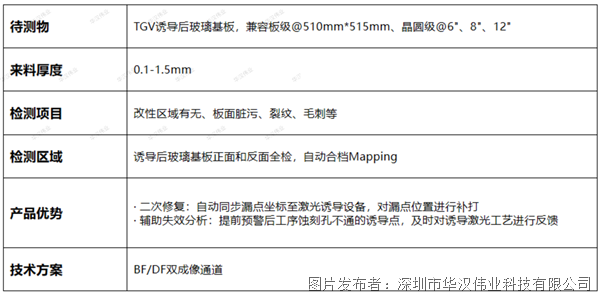

關鍵參數一覽，量產性能有據可查

全自動機型：配置 EFEM 自動上下料模組，適配 510mm×515mm 面板6/8/12 英寸玻璃晶圓大批量自動化產線；

半自動機型：輕量化機架設計，人工輔助上下料，優化設備投入成本。

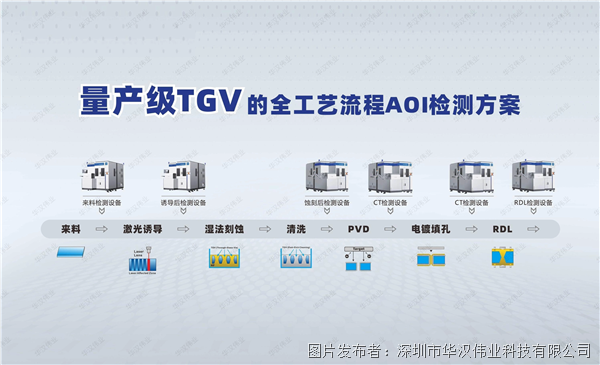

針對 TGV 玻璃基材透明、高反光、微孔高深寬比、精密填銅等行業共性難題，華漢偉業自研全系列AOI檢測設備，搭建起覆蓋來料篩查、激光誘導、化學蝕刻、PVD 電鍍金屬化、RDL 重布線全工序的閉環檢測體系。全線設備憑借納米級檢出能力，精準捕獲細微制程缺陷，高效解決 TGV 量產階段良率管控難題。
