一、纖維增強塑料靜電管控檢測行業背景與儀器研發適配需求

二、整機一體化硬件架構與配套基礎功能詳解

三、設備適配細分行業與各類纖維增強塑料試樣場景

（一）高分子新材料研發實驗室

（二）纖維增強塑料生產車間出廠質檢

（三）第三方 CMA 防靜電材料檢測機構

具備資質的第三方檢測實驗室承接各類導電、抗靜電纖維增強塑料委托檢測、靜電失效分析、產品合規評定，出具具備法律效力檢測報告，設備全部硬件指標、軟件功能需要匹配 GB/T1573、ASTM D257、GB/T1410 等多份標準評審條款。設備合規配套特性：1V 至 1000V 連續可調直流電壓完全契合標準試驗電壓區間，微電流采樣誤差符合計量允許范圍；內置時間戳存儲記錄，U 盤、網口導出原始數據無手動篡改通道，滿足檢測數據溯源硬性要求；支持手動多點復測、自動平均值運算，匹配 GB/T1573 同一試樣三次復測規范；溫濕度適應區間覆蓋實驗室標準試驗環境，可配套恒溫恒濕試驗箱長期聯動測試；整機每年可完成計量機構全套校準，計量證書可滿足資質評審要求。

（四）電子制造來料檢驗車間

（五）軍工、航空配套復合材料核驗

四、整機完整工作原理與 GB/T1573 標準理論對應說明

（一）導電抗靜電纖維塑料電阻率測試基礎理論

（二）整機硬件電路完整運行流程

1. 供電輸入環節：外部 110V/220V 交流電源接入設備后側供電插座，內部電源電路分為兩路獨立支路，一路為低壓輔助電源，供給彩色觸控屏幕、存儲芯片、通訊接口、聲光提示、打印模塊全部低壓控制單元；另一路輸送至直流穩壓逆變模塊，生成 1V 至 1000V 連續可調穩定直流激勵電壓；

2. 直流穩壓輸出環節：微處理器按照屏幕設置電壓數值控制穩壓模塊輸出，電壓回讀電路實時采集實際輸出電壓，實時修正輸出偏差，將回讀精度穩定控制在 0.5%±1V，輸出直流電壓無交流紋波，避免玻纖塑料充放電不均衡造成讀數漂移；

3. 試樣信號采集環節：穩壓電壓輸送至配套四電極夾具供電電極，電位電極采集試樣壓降，回路泄漏電流通過高精度取樣電阻轉化為電壓信號，微弱信號經過多級低噪聲放大電路放大，消除環境工頻雜波干擾，放大后模擬信號傳輸至 A/D 模數轉換單元；

4. 數字化運算換算環節：模數轉換單元將模擬電流、電壓信號轉為數字信號傳輸至主控微處理器，調取屏幕錄入的試樣厚度、電極間距參數，按照 GB/T1573 標準公式自動計算表面電阻、體積電阻、表面電阻率、體積電阻率，同時完成單次、三次復測平均值運算；

5. 人機交互與數據存儲傳輸環節：運算完成全部檢測參數實時傳輸至 4.3 寸彩色觸控屏幕可視化展示，操作人員可選擇本地方案存儲、U 盤離線導出、RS232 / 網口遠程上傳、紙質打印四類數據留存方式，每一組檢測記錄自動綁定測試時間、試驗電壓、試樣參數，無手動篡改原始數據操作通道；

6. 整機運行監控閉環環節：設備實時監測整機輸出功耗、內部運行溫度、輸出過流狀態，回路電流超出設備額定區間時自動切斷直流穩壓輸出，屏幕彈出故障文字提示，規避低阻值高導電玻纖塑料大電流損壞內部采樣電路風險。

（三）寬量程微弱電流采集底層邏輯

導電、抗靜電纖維增強塑料導電區間跨度大，高填充碳纖板材回路電流可達毫安級，低填充超薄玻纖薄膜泄漏電流僅皮安級，常規單放大電路無法同時覆蓋兩類電流區間。設備內置多檔位自動切換放大電路，微處理器根據初次采樣電流數值自動匹配放大倍率，大電流試樣切換低放大檔位，微弱泄漏電流自動切換高放大倍率，無需人工手動調整量程；整機電阻測量區間 5×102Ω~1×101?Ω，超量程微弱電流通過內置換算公式拓展至 102?Ω，最高直讀電阻率 1022Ω?cm，完整覆蓋全品類玻纖增強塑料測量需求，無需更換外接采樣配件即可完成高低導電等級試樣連續檢測。

五、整機前后面板所有組件功能完整拆解說明

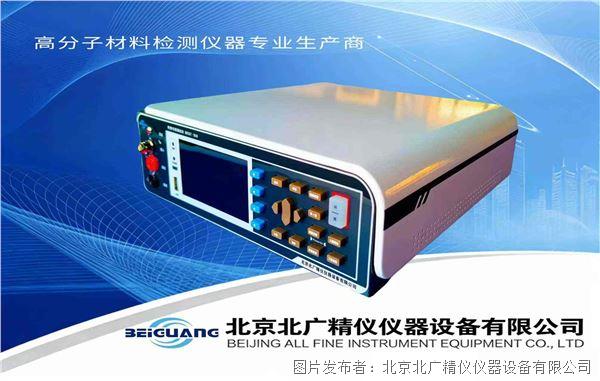

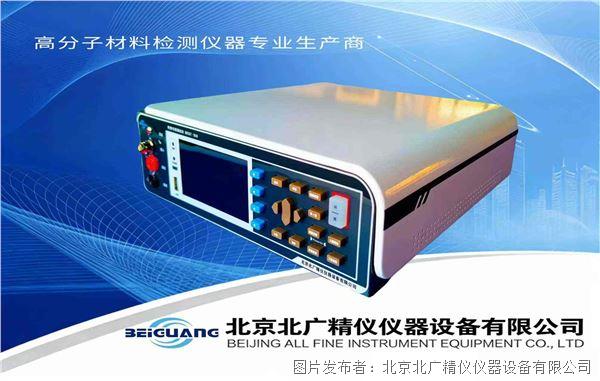

GB/T1573 導電和抗靜電纖維增強塑料電阻率試驗儀分為正面觸控操作面板、后側電源與通訊端口面板兩大區域，全部接口、屏幕、端子標識清晰，接線、操作流程匹配 GB/T1573 四電極測試回路規范，各部件功能分區域完整說明：

（一）正面操作交互面板核心組件

1. 4.3 寸高分辨率 TFT 彩色觸控顯示屏

   整機唯一人機交互窗口，屏幕支持中英文切換，可切換 4/5 位數字顯示模式，同步展示測試電壓、實時泄漏電流、表面電阻 Rs、體積電阻 Rv、表面電阻率、體積電阻率、充電延時、放電延時、閾值分選狀態、設備運行溫度全部試驗參數；界面內置試樣厚度錄入、電極參數設置、十組方案調取、閾值設置彈窗，全部電壓修改、模式切換、數據調取操作通過屏幕觸摸完成，測量全程實時刷新采樣數值，三次復測平均值自動定格展示，無需人工記錄中間讀數；屏幕表層耐磨防護層，日常避免陽光長期直射造成液晶老化褪色。

2. U 盤數據讀寫插口

   標準通用 USB 接口，支持 FAT32 格式存儲 U 盤離線導出全部本地檢測記錄，插入 U 盤后點擊屏幕全部導出按鍵可一次性拷貝上千組玻纖塑料原始試驗數據，傳輸過程屏幕顯示進度條，未完成傳輸禁止拔出 U 盤，防止存儲芯片損壞、數據丟失，導出文件為通用表格格式，任意辦公軟件可直接打開編制 GB/T1573 檢測報告。

3. 聲光分選提示蜂鳴器

   集成內置訊響組件，操作人員自定義電阻上下閾值后，試樣測量數值超出設定區間自動發出提示音，產線無人值守、實驗室人工抽檢場景快速識別不合格纖維增強塑料，提示音長短可在屏幕參數界面自由設置。

4. 香蕉插頭 + BNC 雙輸入端子

   機身正面兩路試樣信號輸入端口，一路通用香蕉插頭端子適配常規測試線纜，一路 BNC 全屏蔽端子搭配四電極屏蔽夾具使用，微弱電流測試時選用 BNC 屏蔽端口，削弱車間、實驗室電磁雜波對采樣信號的干擾，適配低填充超薄玻纖薄膜高精度檢測。

5. 本地方案快捷調取按鍵

   屏幕內置十組自定義方案快速調取窗口，點擊對應編號一鍵調取預先存儲的電壓、延時、分選閾值整套試驗參數，批量多配方玻纖塑料檢測無需重復設置參數，簡化換型操作步驟。

（二）后側機箱電源與通訊端口組件

1. AC 交流供電輸入插座

   三孔標準寬電壓供電接口，支持 110V/220V 雙模式交流輸入，供電頻率 47Hz~63，配套原廠電源線連接供電端，禁止使用外皮破損非標線纜，插座內部集成過載保險管，輸入電流超標時自動熔斷保護內部電路。

2. 整機總電源船型開關

   控制整機高低壓全部模塊通斷，設備故障、每日試驗收尾階段優先關閉此開關，切斷整機全部供電回路，降低設備閑置功耗。

3. RS232 標準串口通訊接口

   標準工業串口，配套專用數據線連接臺式、筆記本電腦，依靠 SCPI 標準指令集實現遠程電壓設置、實時數據上傳、批量歷史記錄調取，適配實驗室電腦全自動試驗系統配套使用。

4. LAN 以太網通訊端口

   工業網口，可接入局域網、工控主機，長距離遠程控制設備，多臺儀器可同步接入一套上位管理系統，集中存儲全廠玻纖塑料檢測數據。

5. HANDLER 自動化分揀接口

   標準工業電平輸出端口，對接流水線傳送、分揀機械設備，檢測數值超出設定閾值后自動輸出開關信號，聯動機械完成合格品、不合格玻纖塑料自動分堆，適配 24 小時不間斷量產抽檢工況。

6. 外置打印拓展接口

   可外接微型熱敏打印機，檢測完成一鍵輸出紙質原始試驗單據，單據完整標注試樣參數、測試電壓、電阻、電阻率、測試時間，作為車間質檢紙質臺賬存檔。

六、整機標準化完整操作使用流程

整套操作流程嚴格對標 GB/T1573-2008 纖維增強塑料電阻率全套試驗規范，分為試樣預處理與設備開機準備、試驗參數自定義設置、常規玻纖塑料手動檢測、產線自動分揀檢測、多渠道數據存儲導出、試驗收尾收納六個完整步驟，每一步操作屏幕同步彈出文字指引，無需反復翻閱紙質標準文件即可完成合規檢測。

（一）開機前置試樣與設備準備

1. 環境條件確認：設備標準工作溫度區間 0℃~40℃，環境相對濕度 RH＜80% 無凝露，試驗環境遠離擠出機、注塑機、變頻器等強電磁設備；按照 GB/T1573 要求將纖維增強塑料試樣放置標準溫濕度環境預處理規定時長，去除材料內部水分、表面靜電，避免水分改變材料導電通路影響電阻率讀數。

2. 設備擺放確認：整機放置平整穩固硬質試驗臺面，四周預留 10cm 以上通風空隙，不可雜物遮擋機身散熱風口，長時間連續產線檢測環境保證空氣流通，避免機身積熱零點漂移。

3. 供電線路確認：110V/220V 交流電源線接入后側供電插座，市電、臨時發電機均可使用，發電機供電保證輸出電壓波動在允許區間內。

4. 四電極夾具裝配：選用標準配套四電極測試夾具，按照 GB/T1573 規定調整電極間距、電極接觸壓力，將預處理后的纖維增強塑料試樣平整放置于夾具電極之間，保證電極與試樣表面完整貼合無間隙，避免接觸電阻偏大造成讀數偏差。

5. 線纜連接：根據試樣導電等級選擇香蕉插頭或 BNC 屏蔽線纜，將夾具信號線纜接入機身正面輸入端子，多余線纜整齊收納遠離電機、變頻器等雜波源。

（二）儀器開機與試驗參數自定義設置

閉合后側整機總電源開關，設備自動上電完成硬件全流程自檢，自檢無故障跳轉彩色觸控主界面，操作人員依次設置整套 GB/T1573 標準試驗參數：

1. 測試電壓設置：點擊屏幕電壓數值彈窗，輸入 1V 至 1000V 區間任意數值，高導電碳纖板材選用 1V、10V 低壓，防靜電玻纖板材選用 100V、250V 中壓，低絕緣玻纖膜選用 500V、1000V 高壓；

2. 測量模式選擇：手動單樣檢測、自動連續掃描二選一，實驗室小樣研發選用手動模式，產線批量抽檢選用自動掃描模式；

3. 充電 / 放電延時設置：按照試樣厚度調整充電延時，厚層玻纖板材設置 60s 以上長充電時間，超薄玻纖薄膜選用 10s 短延時，放電延時按需自定義；

4. 試樣基礎參數錄入：輸入玻纖塑料實測厚度、電極標準間距，設備自動代入標準公式換算電阻率；

5. 分選閾值設置（產線使用）：輸入電阻上下臨界數值，開啟聲光提示、HANDLER 分揀信號輸出功能；

6. 方案存儲：點擊保存，自定義編號存儲整套參數，后續檢測同款玻纖塑料一鍵調?。?/span>

   全部參數設置完成后屏幕自動記憶，下一批次同類型試樣無需重復修改。

（三）常規實驗室玻纖塑料手動檢測流程

1. 試樣裝夾、線纜連接、參數設置全部完成，確認夾具電極與試樣貼合緊密；

2. 點擊屏幕【啟動測量】按鍵，設備自動輸出設定直流穩壓電壓，按照充電延時穩定加壓，采集多組電流電壓數值，自動計算單次電阻、電阻率，同步完成三次復測平均值運算；

3. 采樣運算完成后屏幕定格全部檢測數值，包含泄漏電流、表面 / 體積電阻、表面 / 體積電阻率；

4. 數據留存操作：點擊【方案存儲】保存至本機內存；插入 U 盤批量導出；連接 RS232 / 網口實時上傳電腦；外接打印機輸出紙質單據；

5. 單組試樣檢測結束，點擊屏幕【放電復位】，釋放試樣表面殘余電荷后取下玻纖塑料試樣，更換下一組重復流程完成批量對比試驗。

（四）流水線自動分揀檢測流程

1. 完成對應玻纖塑料配方全套參數設置并存儲，HANDLER 接口對接流水線分揀設備；

2. 屏幕開啟自動掃描、閾值聲光提示、分揀信號輸出三項功能；

3. 流水線自動傳送玻纖塑料板材至四電極夾具位置，設備自動啟動加壓采樣；

4. 測量數值低于 / 高于設定閾值時，設備發出蜂鳴提示并輸出電平信號，聯動機械將不合格品單獨分揀；

5. 合格品數據自動本地存儲，每日試驗結束后插入 U 盤導出全天完整抽檢臺賬。

（五）多渠道數據存儲與批量導出操作

1. 本地存儲記錄按照試樣檢測時間先后自動排序，每一組記錄完整附帶測試電壓、試樣厚度、全部電阻電阻率數值、精確時間戳，原始數據無手動篡改通道，滿足 GB/T1573 檢測溯源存檔要求；

2. U 盤離線導出：插入 FAT32 格式標準 U 盤，點擊屏幕全部導出，等待傳輸完成彈窗提示后再拔出 U 盤，避免數據損壞；

3. RS232/LAN 遠程傳輸：連接對應通訊線纜，電腦端運行數據采集程序，實時同步單組或調取全部歷史玻纖塑料檢測數據，直接復制表格編制標準化檢測報告。

（六）試驗收尾收納完整流程

全部纖維增強塑料試樣檢測完成，點擊屏幕放電復位釋放試樣殘余電荷；關閉整機后側總電源開關，拔除供電電源線、通訊線纜、夾具信號線；無塵軟布擦拭四電極夾具表面玻纖碎屑、粉塵，測試線纜整齊收納至配件箱，設備放置干燥通風位置存放。

七、纖維增強塑料標準四電極接線與夾具使用規范

本章節完整對標 GB/T1573-2008 四電極測量回路規范，區分高導電碳纖板材、超薄防靜電玻纖薄膜、厚層環氧玻纖澆注件三類試樣，明確 BNC 屏蔽、普通線纜兩類適配場景，規避電極接觸不良、雜散電流帶來的電阻率測量誤差。

（一）通用標準四電極基礎裝配規范

（二）高導電碳纖復合板材接線方案

（三）超薄防靜電玻纖薄膜接線方案

（四）厚層環氧玻纖澆注件接線方案

（五）恒溫試驗箱配套接線規范

需要長期高低溫老化對比試驗時，四電極夾具隨同玻纖試樣放入恒溫箱，屏蔽線纜從箱體密封通道引出接入設備 BNC 端子，線纜避免高溫烘烤外皮老化，設備放置恒溫箱外部操作臺，實時遠程采集老化過程電阻率變化數據。

通用接線與夾具統一注意事項

1. 電極表面保持清潔無玻纖碎屑、導電填料粉塵，每次批量檢測前使用無水酒精擦拭電極接觸面，消除接觸電阻波動；

2. 屏蔽線纜外層屏蔽層統一連接設備接地點位，削弱車間工頻雜波流入采樣回路，微弱電流檢測必須使用配套屏蔽線纜；

3. 測試加壓全過程禁止觸碰夾具、試樣表面，人體體表電荷會疊加試樣表面電荷，造成泄漏電流讀數失真；

4. 每組玻纖塑料試樣完成檢測后執行放電復位操作，再更換下一組試樣，避免殘余電荷干擾下一次測量數值。

八、整機多重運行安全與硬件保護機制說明

設備針對直流高壓玻纖塑料檢測工況設計軟硬件聯動保護體系，全部防護功能出廠固化無法手動關閉，試驗全程實時監測整機運行狀態，規避過流、過壓、機身過熱、輸入電壓異常四類硬件損壞隱患：

1. 輸入電壓異常保護：實時監測 110V~240V 交流輸入?yún)^(qū)間，電壓超出允許范圍時自動切斷直流穩壓輸出，屏幕彈出電壓異常文字提示，輸入過載時內部保險管熔斷，保護內部高精度微電流采樣電路。

2. 直流輸出過流保護：回路采樣電流超出設備額定上限時，穩壓模塊瞬間切斷輸出，鎖死測量回路，防止高導電碳纖板材短路產生大電流損壞放大采樣元件。

3. 機身超溫防護：內部穩壓電源、放大電路內置溫度感應元件，機身運行溫度超出安全閾值，自動切斷直流輸出，停機充分冷卻后方可恢復玻纖塑料檢測。

4. 過壓閉環管控：屏幕設置測試電壓數值后，穩壓輸出實時閉環校正，不會出現電壓超調擊穿超薄玻纖薄膜的情況。

5. 存儲數據防丟失機制：斷電瞬間本地存儲芯片自動完成數據緩存，突發斷電不會丟失已保存的玻纖塑料試驗方案、歷史檢測記錄。

6. 靜電釋放配套：每次測量結束自動執行放電程序，釋放試樣、夾具表面殘余直流電荷，避免人工取件時靜電電擊、下一組讀數漂移。

九、設備使用、存放、搬運轉運全套規范

（一）標準使用環境條件

設備標準工作溫度 0℃~40℃，環境相對濕度 RH＜80%，無凝露、雨水直接淋灑；使用臺面平整穩固，四周預留 10cm 通風空隙，不可紙張、粉塵遮擋散熱風口；使用環境遠離注塑機、擠出機、大功率變頻器等強電磁設備，低導電玻纖薄膜檢測優先減少周邊大功率設備同時運行；供電優先穩定市電，發電機供電控制輸出電壓波動區間，禁止與大功率加熱設備共用同一供電回路。

（二）長期閑置存放規范

儀器長期不使用時，拆除全部測試夾具、通訊線纜、電源線，關閉整機電源開關拔除供電插頭；存放環境溫度 - 10℃~60℃，濕度控制 70% 以?xún)?nèi)，放置防潮干燥劑，避免倉庫潮濕、霉菌腐蝕電路板；存放周期超過 3 個月，再次投入玻纖塑料檢測前開機空載運行 10 分鐘，完成零點校準后再開展正式試樣試驗。

（三）整機搬運轉運操作規范

整機凈重約 4.1kg，單人平穩抬運機身，禁止單手提拉屏幕、各類通訊端口、輸入端子；短途車間轉運使用軟泡沫包裹機身四周，長途運輸放置防震紙箱，避免劇烈震動造成內部放大電路元件位移；搬運前取出外置打印紙，防止顛簸卡紙；設備屬于高精度微弱電流測量?jī)x器，禁止重物堆疊擠壓機身表面。

十、設備日常維護、定期校準與簡易故障排查方案

（一）分周期日常維護完整流程

1. 每日使用后維護：斷開整機電源，無塵軟布擦拭彩色屏幕、輸入端子、四電極夾具表面玻纖粉塵、導電填料碎屑；各類線纜整齊收納，檢查外皮有無磨損開裂、金屬接頭氧化發黑。

2. 每周定期維護：檢查 RS232、LAN、HANDLER 各類通訊線纜接頭，氧化接頭使用無水酒精擦拭；清理打印機紙倉粉塵，空載測試聲光提示、數據導出功能確認正常。

3. 每月深度維護：清理機身通風口防塵濾網堆積粉塵；檢查機身備用保險管規格完好留存；開機空載切換高低電壓檔位，測試采樣、存儲、分揀全部功能無異常。

（二）整機計量校準相關要求

每 12 個月送至具備計量資質機構完成全套整機精度校準，出具合規計量證書，滿足第三方 CMA 實驗室、企業質檢實驗室資質評審要求；每批次大批量玻纖塑料檢測前，使用標準電阻校準片執行空載零點校準，修正夾具、線纜帶來的固有偏差，保障同批次試樣測量數據一致性；校準環境選用恒溫低濕度、無工頻電磁干擾屏蔽實驗室，匹配 GB/T1573 設備計量環境條件。

（三）現場簡易故障排查處理

1. 測量數值持續大幅漂移：檢查四電極與玻纖塑料試樣貼合是否緊密，擦拭電極表面導電粉塵，更換 BNC 屏蔽線纜，周邊大功率設備臨時關停后重試。

2. U 盤無法導出記錄：確認 U 盤為 FAT32 格式，重新插拔 USB 插口，等待傳輸完成再拔盤，損壞 U 盤直接更換。

3. RS232 / 網口電腦無數據：檢查通訊線纜兩端插頭插緊，核對電腦采集程序通訊參數與設備匹配。

4. 直流電壓無法調節：重新進入屏幕參數設置界面，確認電壓修改功能開啟，整機斷電靜置 5 分鐘后重啟設置。

5. 聲光分選提示無響應：檢查屏幕閾值上下限數值是否合理，重啟設備后重新開啟提示功能。

6. 屏幕觸控?zé)o反應：關閉整機電源靜置冷卻，擦拭屏幕表面油污粉塵，避免長期陽光直射屏幕。

十一、設備隨機全套配套配件清單

整機出廠配套全部 GB/T1573 玻纖塑料電阻率檢測所需配件，配件統一收納至獨立附件收納箱，明細如下：

1. GB/T1573 導電和抗靜電纖維增強塑料電阻率試驗儀主機 1 臺；

2. 標準四電極測試夾具 1 套；

3. BNC 屏蔽測試信號線 1 根；

4. 普通香蕉插頭測試線纜 1 根；

5. RS232 標準通訊數據線 1 根；

6. LAN 網線 1 條；

7. AC 雙規格供電電源線 1 根；

8. 原廠完整操作說明書 1 份，包含四電極裝配、GB/T1573 全套試驗操作、安全規范；

9. 出廠整機合格檢測證明 1 份；

10. 備用保險管、標準熱敏打印紙若干；

11. 可選拓展配件：HANDLER 分揀對接線、外置微型打印機、恒溫試驗箱配套屏蔽線纜。

十二、完整性能技術參數（獨立板塊，原文參數完整保留不做任何修改）

1. 可同步測量參數：絕緣電阻 R，泄漏電流 I，表面電阻 Rs，體積電阻 Rv

2. 測試電壓：1-1000v 1000 個檔位可以調

3. 測試范圍：電阻 \(10^{2} \Omega ~ 10^{16} \Omega\) Ω 基本覆蓋半導電材料和超絕緣材料的電阻測量 (超出顯示電流最大換算可到 20 次方)，電阻率最高可達到 \(10^{22} \Omega . cm\)

4. 測量方式：手動 / 自動兩種

5. 界面語言選擇：英文 / 中文兩種

6. 顯示位數：4/5 位 兩種選擇

7. 測量模式：三種

8. 測試速度可選擇 快速 5 次 / 秒，慢速 1 次 / 秒，兩種可選

9. 回讀電壓精度 0.5%±1V

10. 絕緣電阻最大精度 1%

11. 最小測試周期僅需 200ms 恒壓測試

12. 可設定測量延時和放電延時

13. 十種自定義測量模式可以用戶自己編輯開機直接調取

14. 量程超限顯示 量程上超和量程下超

15. 輸入端子 香蕉插頭，BNC 插頭

16. 精度保證期 1 年根據計量證書有效期

17. 操作環境：溫度 0℃到 40℃80% RH 以下 (無凝結)

18. 存儲環境：溫度 - 10℃到 60℃80% RH 以下 (無凝結)

19. 操作海拔：最高海拔 2000m

20. 電源 電壓：110V/ 220V AC 頻率：47Hz/63Hz 兩種供電模式

21. 整機功耗 50 W

22. 整機外形尺寸：約 331 mm x 329 mm x 80 mm

23. 整機重量：約 4.1kg

24. 外部接口配置：HANDLER 口、RS-232 接口、以太網接口、U 盤接口

25. 顯示配置：4.3 寸高分辨率 TFT 屏
