一、玻璃鍍膜材料檢測行業背景與設備研發需求

玻璃鍍膜材料涵蓋光學鍍膜玻璃、導電 ITO 鍍膜玻璃、絕緣涂層玻璃、光伏鍍膜基板、低輻射鍍膜玻璃、光學鏡頭多層介質膜、電子基板鍍膜玻璃等品類，是光學、光伏、電子制造、新材料實驗室常規檢測試樣。玻璃基材搭配多層介質鍍膜后，薄膜與玻璃基底界面、膜層內部都會產生極化效應，在交變電場下形成介質損耗，介質損耗角正切 tgδ、試樣電容量 Cx、相對介電常數 εr 是判定鍍膜均勻度、絕緣穩定性、光學電學匹配性能、長期老化性能的核心檢測指標，行業檢測執行 GB/T1409、GB5654、GBT1693 等相關標準，各類玻璃鍍膜產品出廠質檢、原材料入廠檢驗、新品配方研發、第三方 CMA 資質檢測均需要標準化試驗設備完成介電性能測試。

傳統人工平衡式電橋、固定工頻單頻測試設備在玻璃鍍膜檢測場景存在多項使用局限。玻璃鍍膜多為超薄薄膜結構，試樣整體電容數值極小，常規設備分辨率不足，無法捕捉薄膜細微介電參數變化；光學車間、光伏生產廠房內存在大量變頻器、燒結設備、鍍膜機產生的工頻電磁干擾，固定 50Hz 測試模式下，玻璃鍍膜表面感應雜散電流會造成 tgδ、介電常數數據持續漂移，測量重復性較差；部分厚膜多層鍍膜玻璃耐壓存在差異，老式設備電壓調節檔位跨度大，無法適配不同膜層耐受電壓；同時傳統設備數據輸出形式單一，僅支持本地屏幕查看，缺少標準化數據上傳、電腦對接通道，批量鍍膜試樣對比試驗的數據整理、報告編制流程繁瑣。

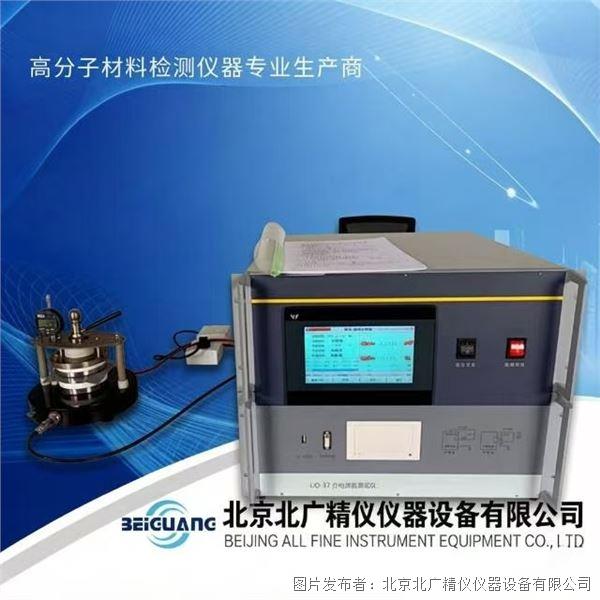

GB/T1409 玻璃鍍膜介電常數試驗測試儀 BQS-13 為適配各類玻璃鍍膜試樣標準化檢測開發的全自動高壓介損電橋設備，整機依托變頻電源技術、單片機數字化控制架構，集成自動頻率切換、模數轉換、實時矢量運算模塊，內置 10KV 可調高壓輸出單元，可同步直讀顯示 Cx 電容、tgδ 介質損耗、相對介電常數 εr 三項核心參數，適配實驗室恒溫標準試樣檢測工況，同時可拓展電力絕緣件、各類固體絕緣材料檢測。設備采用 40-70Hz 寬區間變頻抗干擾設計，搭配數字化自動采樣運算體系，弱化車間、實驗室電磁雜波對超薄玻璃鍍膜試樣測量結果的影響，配套標準 RS232 計算機通訊接口，支持檢測數據上傳至外部電腦存儲分析，整機采用 8U 標準機箱結構，搬運、實驗室機柜安裝均可適配，完整匹配 GB/T1409 標準對絕緣材料介電常數、介質損耗測試的全部流程要求，適用于固態玻璃鍍膜、絕緣板材、電力互感器、套管、電容器、避雷器等多類試樣同步試驗。

二、整機整體結構與基礎功能概述

BQS-13 玻璃鍍膜介電常數試驗測試儀采用一體化 8U 標準機箱集成結構，整機內部無分體外置電橋、獨立升壓電源配件，內部硬件分為變頻逆變電源模塊、10KV 高壓升壓單元、高精度采樣回路、單片機主控運算單元、液晶顯示交互模塊、RS232 通訊輸出模塊六大核心組件，各模塊內部電路聯動協同工作，全部信號處理流程由數字化程序自動管控，無需人工手動調節電橋平衡，降低玻璃鍍膜試樣試驗操作門檻。

設備高壓激勵源由內置變頻電源生成，覆蓋 40Hz 至 70Hz 寬頻率區間自動變頻切換，搭配硬件抗干擾電路，針對鍍膜機、攪拌設備、高壓母線產生的工頻雜散電場做濾波處理，針對超薄玻璃鍍膜、多層介質膜試樣容易出現的測量漂移問題形成改善方案。整機高壓輸出區間最高可達 10KV，電壓調節最小分辨率 1V，可根據玻璃鍍膜膜層厚度、耐壓等級靈活設置試驗電壓，區分內施高壓、外施高壓兩種測試回路，搭配外接量程擴展器可拓展大電流高壓電器介損檢測能力，兼顧薄型光學鍍膜玻璃、厚層絕緣鍍膜玻璃兩類試樣測試需求。

三、設備適配玻璃鍍膜檢測細分應用場景

（一）光學鍍膜研發實驗室

（二）光伏鍍膜玻璃生產質檢車間

（三）第三方材料檢測實驗室

（四）電力絕緣材料配套鍍膜檢測

（五）電子基板鍍膜元器件檢測

5G 電子基板、射頻元器件絕緣鍍膜玻璃、電路板介質鍍膜基材，產品設計要求低介質損耗、穩定介電常數，相關檢測標準要求多頻率對比試驗，精準捕捉薄膜細微電學變化。設備適配優勢在于 tgδ 最高分辨率 0.000001，可識別低損耗射頻鍍膜玻璃微小損耗數值；最小 1V 精細調壓，0.5kV 低電壓檔位適配超薄電子鍍膜基板；數字化矢量運算自動修正玻璃邊緣、薄膜界面帶來的雜散電容誤差，檢測數據重復性偏差控制在規范限值區間內。

四、設備工作原理詳細說明

（一）介質損耗與介電常數基礎理論定義

按照 GB/T1409 標準條文定義，交變交流電壓作用于玻璃鍍膜介質試樣兩端時，玻璃基底與介質薄膜界面、膜層內部分子、雜質顆粒會產生極化反應，極化過程中部分電能轉化為熱能損耗散失，該部分能量損耗稱為電介質損耗，介質損耗角正切 tgδ 是衡量鍍膜玻璃損耗性能的核心指標。交流工況下，試樣兩端電壓與流經試樣的電流存在相位差值 ψ，ψ 的余角 δ 為介質損耗角，δ 的正切值 tgδ 直接反映介質損耗大小；相對介電常數 εr 由鍍膜玻璃試樣實測電容量 Cx 與同等幾何尺寸真空電容 C0 比值計算得出，設備通過內置運算程序自動完成換算，屏幕直接輸出 εr 數值，兩項參數同步采集是 GB/T1409 玻璃鍍膜試驗的核心目標。

設備測量回路分為標準參考回路、玻璃鍍膜被試回路兩組獨立隔離通道，內置高精度標準電容構成參考回路，鍍膜玻璃試樣構成被測回路，兩組回路同步采集電流信號，采樣單元包含取樣電阻、前置放大電路、模數轉換模塊，完成電流幅值、相位差高精度采集后傳輸至單片機主控單元開展實時矢量運算，自動計算輸出試樣電容量 Cx、介質損耗 tgδ，同步完成相對介電常數 εr 換算，運算過程自動扣除測試線纜、電極、夾具帶來的雜散電容誤差，輸出修正后的完整檢測數值，適配不同厚度、不同膜層結構的玻璃鍍膜試樣測量需求。

（二）整機硬件電路運行流程

1. 供電輸入環節：外部 AC220V 市電接入儀器供電端口，內部電源分為兩路獨立供電支路，一路為輔助電源供給單片機主控、液晶顯示屏、RS232 通訊模塊等低壓控制單元；另一路輸送至變頻逆變電源模塊，生成 40Hz 至 70Hz 區間可控變頻正弦激勵信號；

2. 變頻升壓環節：逆變電源按照操作人員設置的頻率參數，輸出對應變頻正弦信號，傳輸至 10KV 升壓單元，升壓模塊輸出 0.5kV 至 10kV 連續可調高壓，調節最小步長 1V，區分內施高壓、外施高壓兩條獨立輸出通道；

3. 回路信號采集環節：高壓分別接入內置標準電容參考回路、玻璃鍍膜試樣 Cx 被測回路，兩路回路電流分別通過獨立高精度電流檢測單元采集，強弱信號分區隔離傳輸，阻斷高低壓回路串擾造成的采樣失真；設備最大輸入電流支持 5A，適配大尺寸厚膜鍍膜玻璃試樣；

4. 數字化運算處理環節：采樣電路將兩路電流模擬信號轉換為數字信號，傳輸至內置單片機主控單元，完成矢量相位、幅值運算，自動修正線纜、電極雜散電容誤差，同步換算得出 tgδ、Cx、εr 三組核心檢測數值；

5. 人機交互與數據傳輸環節：運算完成的全部檢測參數實時傳輸至液晶顯示屏可視化展示，操作人員可本地查看、留存數據，也可通過標準 RS232 接口將全部原始試驗數據傳輸至外部電腦，完成批量存儲、報告編制；

6. 電壓閉環保護環節：整機實時監測高壓輸出電壓、回路電流數值，輸出參數超出設定區間時，升壓單元自動降低電壓或切斷高壓輸出，屏幕同步提示異常信息，規避超薄玻璃鍍膜膜層擊穿風險。

（三）變頻抗干擾底層運行邏輯

光學車間、光伏廠房、電力試驗現場存在 50/60Hz 工頻雜散電場，雜散電場會在玻璃鍍膜試樣表面產生感應電流，疊加試樣真實測試電流后造成 tgδ、介電常數數值虛高、持續漂移。設備采用 40-70Hz 寬區間變頻差值測量法弱化干擾，儀器自動切換兩組不同頻率完成完整測量，固定工頻干擾電流的幅值、相位不會隨測試頻率變化，而玻璃鍍膜試樣真實介質損耗電流會隨測試頻率同步改變，單片機通過兩組頻率測量數據做差值運算，抵消固定工頻干擾分量，搭配硬件濾波電路濾除工頻諧波，雙重機制保障復雜工況下玻璃鍍膜試樣測量數據穩定，規避薄膜試樣測量誤差超標問題。

五、設備面板各組件功能詳解

設備整機為 8U 標準一體化機箱，正面面板集成液晶顯示屏幕、功能操作按鍵、數據傳輸接口、高壓狀態指示燈、參數調節按鍵，后側面板布置 RS232 通訊接口、電源輸入端口、高壓輸出端子、接地接線柱，全部組件標識清晰，接線、操作流程匹配 GB/T1409 玻璃鍍膜試樣各類回路規范，各部件功能分區域拆解說明：

（一）正面操作面板組件

1. 液晶顯示屏幕

   屏幕為彩色數字化顯示界面，可同步展示測試頻率、接線模式、施加電壓、高壓選擇、標準選擇、Cx 電容數值、tgδ 介質損耗、相對介電常數 εr、測試電流、功率、相位角、COSφ 等全部試驗參數，屏幕同步顯示設備安全狀態、溫度、試驗計時信息，玻璃鍍膜試樣測量全程實時更新采樣數據，測量完成后定格完整檢測結果，無需人工記錄中間數值。屏幕顯示參數單位完整標注，包含 pF、%、kV、Hz、VA、W 等標準單位，操作人員可直觀讀取符合 GB/T1409 標準要求的全部指標。

2. 功能操作按鍵區

   按鍵分為參數調節、模式切換、功能執行三類，包含增加、減小、模式選擇、保存、打印、數據上傳、存儲、退出功能按鍵。參數調節按鍵用于修改測試電壓、測試頻率、測量量程；模式選擇按鍵切換內高壓 / 外高壓、內標準 / 外接標準回路；數據上傳按鍵可一鍵將當前玻璃鍍膜試樣檢測數據通過 RS232 傳輸至電腦；存儲按鍵可本地留存單組試驗數據，支持后續批量導出；退出按鍵可隨時終止當前試驗流程，高壓自動歸零。

3. RS232 數據傳輸接口

   位于面板側邊標準通訊端口，用于連接臺式電腦、筆記本設備，傳輸玻璃鍍膜全部原始試驗數據，傳輸文件為通用可讀格式，電腦端無需專用定制軟件即可讀取數據，用于多批次鍍膜試樣參數對比、檢測報告編制。數據傳輸過程中屏幕實時提示傳輸進度，傳輸完成后彈出完成提示，可立即開展下一組試樣試驗。

4. 高壓狀態指示燈

   指示燈分為安全、高壓兩類狀態，未輸出高壓時 “安全” 指示燈常亮，升壓完成輸出試驗電壓后 “高壓” 指示燈常亮，提醒操作人員此時高壓端子、鍍膜試樣電極帶有電壓，禁止觸碰線纜、玻璃基板，規避高壓觸電隱患。

5. 接地接線柱

   機箱正面側邊金屬螺紋接線端子，整機安全保護接地，設備內置接地導通監測邏輯，接線柱未可靠接入大地網時，設備無法啟動高壓升壓流程，規避無接地高壓試驗觸電風險。接地規范要求使用配套接地線連接接線柱與實驗室標準接地網，戶外電力檢測場景優先連接接地扁鐵。

（二）后側機箱端口組件

1. AC220V 電源輸入插座

   標準三孔供電插座，接入市電為整機提供工作電源，輸入電壓區間 AC220V±10%，電壓超出區間會影響玻璃鍍膜試樣測量精度，插座內部集成保險管保護裝置，短路、過壓故障時保險管熔斷，切斷整機電源保護內部精密測量電路。

2. 高壓輸出端子

   分為內施高壓輸出端子、外施高壓輸出端子兩組，內施高壓適配常規實驗室玻璃鍍膜試樣試驗，外施高壓可外接外置升壓設備、量程擴展器，拓展大電流高壓電器檢測能力。端子外層帶有絕緣防護結構，升壓過程中禁止人體觸碰端子、配套高壓線纜。

3. 外接量程擴展接口

   專用拓展端口，連接配套量程擴展器后，可拓展設備測量量程，完成幾千安培工況下高壓電器介損檢測，兼顧玻璃鍍膜小量程精密測量與大型電力設備大量程試驗兩類場景。

六、設備完整操作使用流程

整套操作流程匹配 GB/T1409 玻璃鍍膜材料檢測試驗規范，分為開機前置準備、開機參數設置、內施高壓常規鍍膜試樣測試、外施高壓拓展測試、數據存儲與電腦上傳、試驗結束收尾六個步驟，每一步操作配套屏幕可視化參數提示，無需翻閱紙質標準文件即可完成合規檢測。

（一）開機前前置準備

1. 環境確認：檢測環境溫度控制在標準實驗室常溫區間，環境相對濕度 RH＜80%，潮濕環境下提前開啟除濕設備，避免玻璃鍍膜基板表面結露、膜層受潮改變介電參數，同時防止儀器內部電路板受潮；

2. 接地確認：使用配套接地線將儀器接地接線柱與實驗室標準接地網可靠連接，接地導通是儀器升壓前置強制條件，接地不良設備無法啟動高壓；

3. 供電確認：接入 AC220V 標準市電電源，檢查電源線連接牢固，無外皮破損、接頭松動；

4. 玻璃鍍膜試樣預處理：按照 GB/T1409 標準處理鍍膜玻璃基板，擦拭基板表面油污、粉塵、鍍膜碎屑，超薄薄膜試樣平整貼合標準測試電極，保證電極與鍍膜表面完全貼合無間隙，避免邊緣雜散電容干擾測量結果；

5. 線纜連接：根據試驗需求選擇內施高壓或外施高壓模式，按照屏幕接線提示連接高壓線纜、試樣 Cx 低壓信號線，線纜屏蔽層按需對接試樣屏蔽電極，多余線纜整齊收納遠離高壓端子，防止線纜纏繞產生額外雜散電容。

（二）儀器開機與基礎參數設置

接通電源插座，設備自動上電啟動，液晶屏幕完成硬件自檢后進入主測量界面，屏幕默認顯示基礎參數數值。操作人員點擊模式選擇按鍵，切換測試回路為內高壓或外高壓；通過增減按鍵設置試驗電壓，電壓調節最小步長 1V，超薄鍍膜玻璃選用 0.5kV 低電壓檔位，厚層絕緣鍍膜選用 10KV 高壓檔位；設置試驗變頻區間，可選 40-70Hz 自動變頻循環測量；全部參數調整完成后點擊保存按鍵，參數自動留存，后續試驗無需重復設置。

（三）內施高壓常規玻璃鍍膜試樣測試操作流程

1. 線纜、鍍膜玻璃試樣接線完成，參數全部設置保存后，點擊屏幕啟動測量功能，設備自動執行升壓流程，輸出電壓按照 1V 步進平滑上升至設定數值，穩定后啟動 40-70Hz 自動變頻采樣；

2. 多組頻率采樣完成后，單片機完成矢量運算，屏幕同步定格展示 Cx、tgδ、εr 三組完整檢測數值，同時顯示測試電流、功率、相位角等輔助參數，全部數值自動修正雜散電容誤差，輸出符合 GB/T1409 標準的檢測結果；

3. 數據留存操作：點擊存儲按鍵，當前鍍膜玻璃試樣全部檢測數據本地留存；如需傳輸至電腦，將 RS232 通訊線連接儀器與電腦，點擊數據上傳按鍵，批量傳輸原始試驗數據；

4. 紙質記錄輔助：設備配套打印輸出功能，點擊打印按鍵可輸出紙質試驗單據，單據完整記錄測試時間、頻率、電壓、Cx、tgδ、εr 全部參數，作為質檢、第三方檢測紙質存檔臺賬；

5. 單組試驗結束：點擊退出按鍵，設備高壓自動歸零，確認高壓指示燈切換為安全狀態后，拆除鍍膜玻璃試樣電極、測試線纜，更換下一組鍍膜基板重復流程完成批量檢測。

（四）外施高壓拓展測試操作流程

針對大尺寸厚膜鍍膜玻璃、高壓電力配套鍍膜試樣，選用外施高壓模式，連接外接量程擴展器至設備后側拓展接口，按照外施高壓接線規范連接外置升壓設備與鍍膜試樣，重復參數設置、啟動測量流程，量程擴展器拓展后可完成大電流工況下介損測量，其余數據讀取、存儲、上傳操作與內施高壓模式一致。試驗過程中高壓線纜全程保持絕緣隔離，遠離人體、金屬導體。

（五）數據存儲與 RS232 電腦批量導出

1. 本地存儲數據按照試驗先后順序排列，每組數據附帶測試電壓、變頻區間、試驗時間完整信息，無手動篡改通道，滿足 GB/T1409 檢測數據溯源存檔要求；

2. RS232 接口連接電腦后，可選擇單組數據上傳或全部本地存儲數據批量上傳，傳輸完成后電腦端生成完整試驗數據表，可直接復制至辦公軟件編制標準化玻璃鍍膜檢測報告；

3. 數據查看可通過面板按鍵調取歷史存儲記錄，屏幕完整復現過往鍍膜試樣全部檢測參數，無需重復試驗即可調取歷史對比數據。

（六）試驗結束收尾操作

全部玻璃鍍膜試樣試驗完成后，確認設備高壓完全歸零，拆除全部高壓線纜、通訊線、接地線；關閉設備總電源開關，拔除外部 220V 供電電源線；清理測試電極、線纜表面鍍膜粉塵、玻璃碎屑，干燥軟布擦拭屏幕與機箱表面；測試線纜整齊收納至配件存放區域，設備放置干燥通風處存放。

七、玻璃鍍膜試樣標準接線規范

本章節匹配 GB/T1409 絕緣材料檢測回路規范，區分超薄光學鍍膜玻璃、光伏鍍膜基板、電力絕緣鍍膜試片、外接量程擴展器四類測試場景，明確內施高壓、外施高壓兩種回路適用場景，規避接線錯誤帶來的測量誤差、膜層擊穿風險。

（一）內施高壓標準接線（實驗室常規玻璃鍍膜試樣）

（二）外施高壓標準接線（大尺寸、厚層鍍膜玻璃）

（三）電力配套絕緣鍍膜玻璃接線規范

1. 互感器絕緣鍍膜基板：內施高壓模式，測試電壓 2kV，正接回路；

2. 高壓套管防護鍍膜玻璃：內施高壓模式，測試電壓 10kV，內標準回路；

3. 避雷器介質鍍膜試片：可切換外施高壓模式，搭配量程擴展器完成大工況試驗。

（四）絕緣油浸漬鍍膜玻璃試樣接線

搭配恒溫絕緣油杯使用，油杯桶體連接儀器高壓輸出端子，油杯內部測試電極連接 Cx 低壓信號線，油杯屏蔽端對接儀器接地接線柱，標準試驗電壓選用 2kV，全程注意油杯桶體高壓絕緣防護，禁止人體觸碰油杯金屬殼體。

（五）標準校準片、標準電容器校驗接線

用于儀器精度定期校準，執行 GB/T1409 設備計量校驗規范：

1. 內施高壓校準：高壓端子連接標準件高壓端，Cx 信號線連接標準件低壓端，線纜屏蔽層連接標準件接地屏蔽極；

2. 外施高壓校準：標準件高壓端連接外置升壓設備，Cx 信號線接入儀器信號端口，屏蔽層統一接地，校準全程保證標準件絕緣隔離，避免對地放電影響校準精度。

通用接線統一注意事項

1. 測試線纜實線為芯線傳輸測試信號，外層虛線代表線纜屏蔽層，屏蔽層按照鍍膜玻璃試樣屏蔽電極規范連接，不可隨意懸空；

2. 優先使用設備配套原廠屏蔽測試線纜，第三方非標線纜屏蔽性能不足，會引入雜散電場干擾，造成超薄玻璃鍍膜試樣測量誤差超出標準限值；

3. 全部接線端子、鍍膜玻璃電極接觸面無氧化、粉塵、鍍膜碎屑，保證零電阻導通，接觸不良會持續出現 tgδ、介電常數數值漂移。

八、整機安全防護機制說明

設備針對玻璃鍍膜高壓試驗工況設計多重硬件與軟件聯動防護機制，規避高壓觸電、超薄鍍膜膜層擊穿、儀器硬件燒毀、回路短路四類安全隱患，全部防護功能出廠固化，無法手動關閉，整機試驗全程實時監測運行狀態：

1. 輸入電壓異常保護：實時監測外部 AC220V 供電電壓，電壓偏離標準區間時，儀器自動切斷升壓單元輸出，屏幕彈出電壓異常提示，避免電壓波動造成變頻波形失真、玻璃鍍膜測量精度超標；輸入電壓超出耐受上限時內部保險管熔斷，整機斷電保護內部精密采樣電路。

2. 高壓輸出過流保護：高壓回路串聯高精度電流采樣傳感器，回路電流超過 5A 額定輸入上限時，升壓單元瞬間切斷高壓輸出，鎖死試驗回路，防止厚膜鍍膜試樣擊穿短路產生大電流損壞設備內部組件。

3. 輸出短路硬件保護：高壓輸出端子、Cx 信號端口出現線纜短路、電極對地短路時，硬件熔斷器同步切斷高壓電源，屏幕彈出短路故障提示，排查短路點位、更換保險管后方可復位重啟設備。

4. 高壓過壓閉環保護：高壓輸出電壓實時閉環采樣，升壓數值超出操作人員設定電壓區間時，逆變升壓模塊立即降低輸出電壓，強制電壓回落至設定值，防止高壓擊穿超薄納米級介質鍍膜。

5. 接地導通強制鎖機保護：儀器接地接線柱內置導通監測電路，開機、升壓前全程校驗接地電阻，接地斷開、接地不良時，設備直接鎖死升壓功能，無法啟動高壓試驗，規避無接地高壓觸電風險，符合絕緣材料高壓試驗安全規范。

6. 手動緊急終止功能：面板退出按鍵可隨時終止試驗流程，一鍵切斷高壓輸出，高壓數值快速歸零，適配鍍膜試樣突發擊穿、接線異常等緊急工況，無需切斷整機電源即可消除高壓風險。

配套高壓安全輔助設計：高壓輸出端子外層帶有絕緣防護殼體，未接入高壓線纜時防護層遮擋高壓金屬觸點，降低人體誤觸概率；整機金屬機箱全屏蔽接地，內部高壓區域增設絕緣隔離層，減少高壓爬電泄露。

九、設備使用、存放、搬運規范

（一）標準使用環境條件

設備標準工作溫度區間為常規實驗室常溫范圍，環境相對濕度 RH＜80%，無凝露、無雨水直接淋灑；使用場地要求平整穩固試驗臺，機箱四周預留 15cm 以上通風散熱空間，不可堆疊雜物遮擋機箱散熱風口；遠離大功率鍍膜機、變頻器、高壓母線等強電磁輻射設備，強干擾環境下啟用 40-70Hz 自動變頻模式抵消雜散電場；供電環境優先穩定 AC220V 市電，禁止與鍍膜加熱爐、大功率攪拌設備共用同一供電回路，避免供電波動影響測量精度。

（二）長期存放規范

儀器長期閑置存放時，拆除全部高壓測試線纜、RS232 通訊線，關閉總電源開關，拔除外部 220V 供電電源線；存放環境保持干燥通風，相對濕度低于 70%，放置防潮干燥劑，避免倉庫潮濕、粉塵、霉菌腐蝕內部電路板；存放周期超過 3 個月，再次使用前開機預熱 30 分鐘，執行一次空載校準后再開展玻璃鍍膜試樣試驗。

（三）搬運轉運規范

整機為 8U 標準機箱，總重量 25kg，轉運時單人或雙人平穩抬運，禁止單手提拉線纜、屏幕面板、高壓輸出端子；短途轉運使用減震泡沫包裹機箱四周，長途運輸放置防震木箱，避免劇烈震動、高空跌落；搬運前清理機箱內部散落打印紙、配件，防止運輸顛簸造成內部組件位移，影響測量精度；設備屬于高精密測量儀器，禁止重物堆疊擠壓機箱表面。

十、設備日常維護與故障簡易處理方案

（一）日常定期維護流程

1. 每日使用后維護：斷開總電源，使用干燥無塵軟布擦拭機箱外殼、液晶屏幕、接線端子，清理端子表面玻璃碎屑、鍍膜粉塵，避免導電粉塵堆積造成端口短路；高壓、低壓測試線纜收納整齊，檢查線纜外皮有無磨損開裂、金屬接頭氧化。

2. 每周維護：檢查接地線、通訊線纜外皮有無破損，端子金屬接頭氧化發黑時，使用無水酒精擦拭去除氧化層；檢查 RS232 通訊接口無雜物堵塞，測試數據上傳功能空載試運行確認正常。

3. 每月深度維護：清理機箱通風口防塵濾網內部堆積粉塵；檢查設備備用保險管規格完好，配件箱留存備用保險管；開機空載運行 10 分鐘，觀察高壓輸出、變頻切換、屏幕數值顯示、數據上傳功能是否正常。

（二）儀器精度校準相關要求

每 12 個月送至具備計量資質機構完成整機精度校準，出具計量證書，滿足第三方 CMA 實驗室、新材料實驗室計量評審要求；每次批量玻璃鍍膜試樣檢測前，使用標準校準片、標準電容器執行內施高壓空載校準，自動修正線纜雜散電容誤差，保障單批次鍍膜玻璃檢測數據一致性；校準環境選用恒溫低濕度、無工頻電磁干擾的屏蔽實驗室，匹配 GB/T1409 標準校準環境條件。

（三）常見簡易故障排查處理

1. 開機無法升壓，屏幕提示接地異常：檢查接地接線柱線纜是否松動、實驗室接地網是否斷開，重新緊固接地端子后重啟設備；

2. 玻璃鍍膜試樣 tgδ、介電常數數值持續漂移：檢查高壓、Cx 線纜芯線與鍍膜玻璃電極接觸是否緊密，清理電極表面粉塵、鍍膜殘渣，切換 40-70Hz 自動變頻模式抵消現場電磁干擾；

3. RS232 接口無法上傳數據：檢查通訊線纜兩端接頭是否插緊，確認電腦端口通訊參數匹配設備，更換合規通訊線重試；

4. 高壓輸出無法調壓，數值固定不變：重新進入參數設置界面，確認電壓調節模式開啟，重啟設備后再次設置試驗電壓；

5. 屏幕數值無采樣更新：檢查 Cx 試樣信號線是否斷路、鍍膜電極是否接觸不良，斷開全部外部接線空載測試，排查線纜故障；

6. 屏幕觸控按鍵無響應：關閉設備總電源靜置 5 分鐘后重新上電開機，清理屏幕表面油污、粉塵。

十一、設備隨機配套配件清單

整機出廠配套全套玻璃鍍膜 GB/T1409 檢測所需配件，配件統一收納至配套附件箱，明細如下：

1. 儀器主機（8U 標準機箱） 1 臺；

2. 獨立配件收納箱 1 個；

3. 高壓屏蔽測試線纜 1 根（高壓輸出端子專用）；

4. Cx 試樣低壓信號線纜 1 根；

5. 標準 RS232 通訊數據線 1 根；

6. AC220V 標準供電電源線 1 根；

7. 整機安全接地線 1 根；

8. 原廠操作使用說明書 1 份，完整包含玻璃鍍膜試樣接線、參數設置、安全防護規范；

9. 出廠整機合格檢測證明 1 份；

10. 備用保險管、配套打印紙若干；

11. 可選配件：外接量程擴展器、恒溫絕緣油杯組件。

十二、完整性能技術參數

1. 可直接同步顯示參數：Cx 電容、tgδ 介質損耗、相對介電常數 εr

2. 整機準確度指標：

   Cx: ±(讀數 × 0.5 %+0.5 pF)

   tgδ: ±(讀數 ×0.5%+0.00005)

   ε: ±0.5%

3. 分辨率參數：tgδ 最高分辨率 0.000001；電容最高分辨率 0.001pF，數值顯示 4 位有效數字

4. 抗干擾指標：變頻抗干擾區間 40-70Hz，設備最大輸入電流 5A

5. 高壓輸出規格：內置最高 10KV 測試電壓輸出，電壓可調分辨率 1V

6. 電容量測量范圍：

   內施高壓：3pF~60000pF/10kV；60pF~1μF/0.5kV

   外施高壓：3pF~1.5μF/10kV；60pF~30μF/0.5kV

   外接量程擴展器時可測試幾千安培工況下高壓電器的介損值

7. 計算機通訊接口：標準 RS232 接口

8. 外形結構：8U 標準機箱

9. 整機重量：25kg
