二、BQS-13 整機一體化硬件結構與基礎配套功能詳解

三、BQS-13 適配塑料檢測細分行業與各類試樣說明

（一）高分子新材料研發實驗室（高校、塑料企業研發中心）

（二）塑料板材、薄膜量產企業出廠質檢車間

（三）具備 CMA 資質第三方材料檢測機構

第三方檢測實驗室承接各類塑料委托檢測、塑料老化失效分析、產品合規評定業務，出具具備法律效力的檢測報告，設備全部硬件指標、軟件功能需要完整匹配 GB/T1409、GB5654、GB/T1693 多份國標評審條款。設備合規配套特性：整機準確度、分辨率指標完全符合國標誤差限值，40-70Hz 變頻差值測量為國標推薦抗干擾檢測方法；U 盤、RS232 導出原始數據無手動篡改通道，滿足檢測數據溯源存檔硬性要求；同時支持兩電極、三電極兩種國標規定塑料測試夾具，三電極模式可消除塑料薄膜邊緣電容，完全契合薄絕緣試樣檢測規范；接地強制鎖機、多級高壓防護機制通過實驗室安全評審，整機溫濕度適應區間適配恒溫恒濕標準試驗箱配套使用。

（四）發電廠、變電站電力絕緣塑料預防性試驗

（五）5G 射頻、電子元器件塑料檢測場景

射頻基板、高頻連接器、天線絕緣塑料產品設計要求極低介質損耗，行業檢測規范要求多頻率對比試驗，精準捕捉塑料細微電學參數變化。設備適配優勢：tgδ 最高分辨率達到 0.000001，可識別射頻專用低損耗塑料百萬分級微小損耗數值；最小 100V 精細調壓適配超薄電子塑料薄膜；三電極屏蔽夾具自動修正塑料邊緣雜散電容，多次測試數據偏差控制在國標允許區間內，滿足高頻電子塑料嚴苛質檢要求。

四、BQS-13 整機完整工作原理深度解析

（一）塑料介質損耗國標基礎理論定義

（二）整機硬件電路完整運行工作流程

1. 供電輸入環節：外部 180V~270V 市電或發電機交流電源接入設備后側標準供電插座，內部電源電路自動分為兩路獨立供電支路，第一路為低壓輔助電源，單獨供給彩色觸控屏幕、存儲芯片、打印單元、U 盤讀寫、RS232 串口全部低壓控制模塊；第二路輸送至變頻逆變主電源模塊，生成 40Hz 至 70Hz 區間可控正弦激勵高壓信號；

2. 變頻升壓環節：逆變模塊按照屏幕操作人員設置的測試頻率、高壓數值輸出對應正弦波信號，傳輸至線性 10kV 升壓變壓器完成電壓抬升，升壓后高壓區分內施高壓、外施高壓兩條獨立輸出通道，外施通道可外接外置升壓設備、大電流量程擴展互感器拓展試驗工況；高壓輸出最小調節步長 100V，0.5kV 至 10kV 區間任意數值可精準定點設置；

3. 回路信號采集環節：升壓后的高壓同步接入內置標準電容參考回路、塑料試樣 Cx 被測回路，兩路回路電流通過獨立高精度電流采樣單元分開采集，強弱信號分區隔離、光纖傳輸阻斷高低壓串擾；設備試驗電流支持 5μA 至 5A 全區間覆蓋，適配微型薄塑料、大容量厚塑料兩類試樣；

4. 數字化矢量運算環節：采樣電路將兩路模擬電流信號轉換為數字信號，傳輸至單片機主控芯片完成相位、幅值矢量運算，自動修正線纜、夾具帶來的雜散電容誤差，同步結合屏幕錄入的塑料厚度數值換算相對介電常數 εr，最終輸出 Cx、tgδ、εr 三組完整檢測參數；

5. 人機交互與多渠道數據管理環節：運算完成全部檢測參數實時傳輸至彩色觸控屏幕可視化展示，操作人員可按需選擇本地存儲、U 盤離線導出、RS232 電腦實時上傳、熱敏紙質打印四種數據留存方式，所有存儲記錄自動綁定精確測試時間，不存在手動篡改原始數據的操作通道；

6. 安全保護閉環控制環節：整機實時不間斷監測輸入供電電壓、高壓輸出數值、回路負載電流、機身內部溫度、接地端子導通狀態，任意運行參數超出設備安全閾值，儀器會瞬間切斷逆變升壓輸出，屏幕同步彈出對應故障文字提示，故障排查、處理完成后手動復位設備才可重新啟動塑料試樣測量流程。

（三）變頻 + 傅立葉濾波雙重抗干擾底層運行邏輯

塑料擠出車間、注塑廠房、變電站現場普遍存在 40Hz 至 70Hz 區間變頻器、高壓母線、大型電機產生的工頻雜散電場，雜散電場會在塑料試樣表面產生感應電流，感應電流會疊加塑料真實損耗電流，直接造成 tgδ、介電常數數值虛高、多次測試數據持續漂移。設備采用雙重協同抗干擾方案：第一種為寬區間變頻差值測量機制，儀器自動切換兩組相近測試頻率完成完整采樣，固定工頻干擾電流的幅值、相位不會跟隨測試頻率發生改變，而塑料試樣真實損耗電流會隨測試頻率同步變化，單片機通過兩組采樣數據差值運算直接抵消固定干擾分量；第二種為傅立葉變換數字濾波硬件電路，對采集到的電流信號做諧波分解過濾，濾除工頻諧波雜波，兩套機制同步運行協同保障各類塑料試樣測量數據穩定，規避測量誤差超出 GB/T1409 國標允許限值的問題。

五、BQS-13 整機面板所有組件功能完整說明

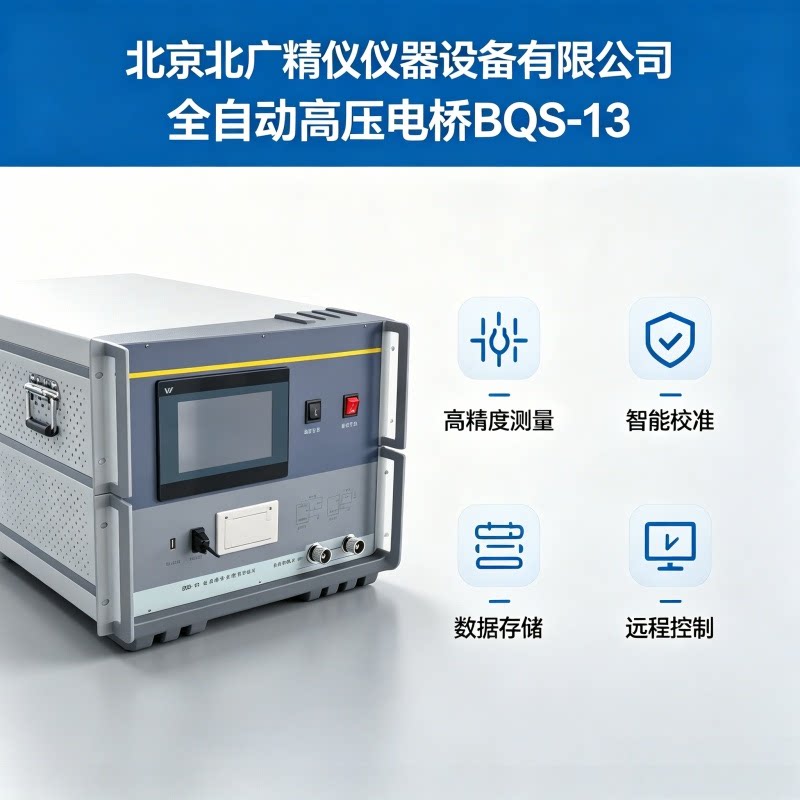

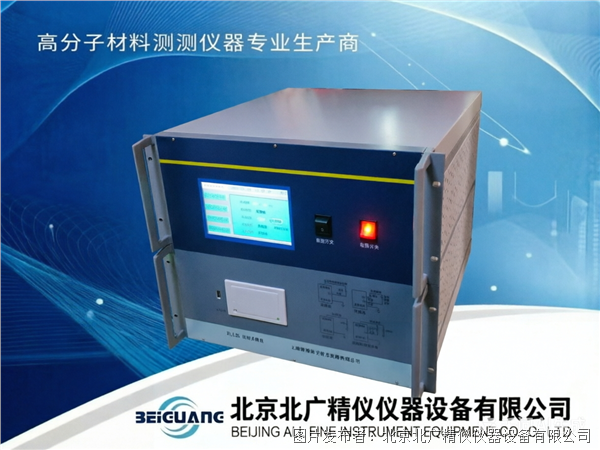

BQS-13 一體化機箱分為正面操作交互面板、后側高壓與通訊端口面板兩大區域，全部接口、按鍵、屏幕、端子標識清晰直觀，接線、操作流程完整匹配 GB/T1409 塑料兩電極、三電極標準試驗回路規范，各部件功能分區域完整拆解說明：

（一）正面操作交互面板核心組件

1. 640*480 彩色觸摸顯示屏

   整機唯一人機交互窗口，屏幕同步實時展示測試頻率、施加高壓、高壓模式、標準選擇、Cx 電容、tgδ 介質損耗因數、相對介電常數 εr、試驗電流、相位角、設備功率、機身溫度、高壓安全指示燈狀態；界面內置塑料試樣接線示意圖、厚度錄入彈窗、參數增減數字小鍵盤，整機全部測試模式切換、電壓頻率修改、測量啟停、數據調取、打印導出操作全部通過屏幕觸摸完成，測量全程實時刷新采樣數據，測試結束自動定格完整修正后的檢測參數，無需人工手動記錄中間數值；屏幕表層耐輕微劃痕，日常使用避免陽光長期直射造成液晶面板老化褪色。

2. U 盤數據讀寫插口

   標準通用 U 盤接口，用于本地塑料檢測記錄離線批量導出，僅支持 FAT32 格式存儲 U 盤，插入 U 盤后點擊屏幕全部導出按鍵可一次性拷貝本機全部 200 組歷史存儲數據，數據傳輸過程屏幕實時顯示進度條，傳輸未完成禁止拔出 U 盤，防止存儲芯片燒毀、原始數據損壞，導出文件為通用表格可讀格式，任意電腦無需專用軟件即可打開查看、整理塑料試樣檢測數據。

3. RS232 標準計算機通訊接口

   標準串口通訊端口，配套專用數據線連接臺式電腦、筆記本設備，支持實時上傳當前單組塑料試驗原始數據，也可批量調取全部本地歷史檢測記錄傳輸至電腦，電腦端可直接復制數據編制 GB/T1409 合規檢測報告，適配第三方 CMA 實驗室批量數據歸檔需求。

4. 整機安全接地接線柱

   金屬螺紋緊固接地端子，儀器內置接地導通實時監測電路，接地線纜未牢固連接大地網、接地點銹蝕接觸不良時，設備直接鎖死全部升壓功能，無法啟動高壓測試，從底層規避塑料高壓試驗人員觸電安全風險；使用配套原廠專用接地線連接廠區、實驗室標準接地扁鐵，禁止僅依靠電源線地線作為接地通路。

5. 內置微型熱敏打印機

   集成一體式打印單元，適配標準 55mm 寬度熱敏打印紙，塑料試樣檢測完成后點擊屏幕打印按鍵，即可輸出完整紙質原始檢測單據，單據完整標注塑料測試時間、測試頻率、施加高壓、Cx、tgδ、εr、試驗電流全部國標要求參數，作為工廠質檢、第三方檢測紙質存檔臺賬；更換打印紙時扳開側邊卡扣打開紙倉，放入紙卷預留小段紙張外露，閉合蓋板即可正常打印，搬運顛簸紙卷松動出現卡紙時取出重新繞緊裝入。

（二）后側機箱高壓與通訊端口組件

1. Cx 試品低壓信號插座

   塑料試樣低壓信號專用全屏蔽輸入端口，兩電極、三夾具低壓信號線統一接入位置，插座金屬外殼配套線纜屏蔽層，可對接塑料測試夾具屏蔽環，大幅削減塑料邊緣雜散電容帶來的測量誤差。

2. Cn 外標準電容專用插座

   外接外置標準電容器專用輸入端口，做大容量厚塑料、超高電壓塑料外施高壓試驗時接入標準電容，常規實驗室小型塑料試樣內標準測試狀態下該端口空置，無需接線。

3. HV 高壓輸出插座

   儀器內施高壓專用輸出端口，配套紅色雙層屏蔽高壓線纜連接塑料測試夾具高壓電極，插座外側帶有絕緣防護門，未接入高壓線纜時自動遮擋內部金屬觸點，降低人體誤觸高壓隱患；升壓測試過程禁止觸碰插座、配套高壓線纜。

4. 高壓控制開關

   內部高壓電源啟停獨立控制開關，常規塑料內高壓測試全程保持開啟狀態；僅切換外施高壓、外接外置升壓設備工況時關閉此開關，切斷本機內置高壓輸出。

5. 整機總電源開關

   整機高低壓全部模塊總電源通斷控制按鍵，設備故障、試驗收尾階段優先關閉此開關，后側供電插座內部集成 5A 規格保險管，輸入電壓超標、端口短路故障時保險管熔斷，保護內部高精度測量電路不被擊穿損壞。

6. AC 交流電源輸入插座

   三孔標準供電接口，適配 180V~270V 市電、發電機交流電源，配套原廠專用電源線連接供電端，禁止使用外皮破損、非標加長供電線纜。

六、BQS-13 完整標準化操作使用流程

整套操作流程嚴格對標 GB/T1409 塑料絕緣材料全套試驗規范，分為開機前試樣與設備準備、開機基礎參數設置、兩電極常規塑料試樣內高壓測試、三電極高精度低損耗塑料測試、外施高壓大容量塑料拓展測試、數據存儲與雙通道導出、試驗收尾設備收納七個完整步驟，每一步操作屏幕同步彈出可視化文字指引，無需反復翻閱紙質標準文件即可完成合規塑料試樣檢測。

（一）開機前置試樣與設備準備

1. 環境條件確認：設備標準工作溫度區間 - 10℃~50℃，環境相對濕度 RH＜90%，試驗環境無雨水直淋、無凝露；潮濕實驗室提前開啟除濕設備，避免塑料試樣吸潮改變介電參數，同時防止儀器電路板受潮短路；設備擺放位置遠離擠出機、變頻器、高壓母線等強電磁輻射設備，強干擾工況提前切換雙變頻測量模式抵消雜波。

2. 接地狀態確認：使用原廠配套接地線將機箱后側接地柱與標準接地網牢固擰緊，接地導通是儀器升壓前置強制條件，接地不良設備直接鎖死高壓輸出，屏幕同步彈出接地異常文字提示。

3. 供電線路確認：AC180V~270V 標準電源線接入后側供電插座，發電機供電場景必須將發電機輸出零線可靠接入大地，否則儀器持續提示接地故障無法升壓。

4. 塑料試樣標準化預處理：按照 GB/T1409 試樣制備規范裁剪塑料板材、薄膜，使用無水無塵軟布擦拭試樣表面油污、脫模劑、塑料碎屑，全程佩戴無塵手套避免指紋殘留改變表層電導；使用測微計精準測量塑料厚度，數值保留兩位小數，試驗前錄入屏幕厚度輸入框；塑料薄膜、薄板材平整貼合兩 / 三電極夾具，保證電極與塑料表面完全貼合無氣泡、間隙，減少邊緣雜散電容干擾測量數值。

5. 測試線纜規范連接：根據塑料試樣尺寸、測試模式（內高壓內標準 / 外高壓外標準），對照屏幕接線示意圖連接 HV 高壓屏蔽線纜、Cx 低壓信號線、Cn 外標準線纜（如需），線纜外層屏蔽層嚴格按照夾具屏蔽環規范對接，多余線纜整齊收納遠離高壓端子，避免線纜纏繞產生額外雜散電容。

（二）儀器開機與基礎測試參數設置

閉合后側整機總電源開關，設備自動上電完成硬件全流程自檢，自檢無故障跳轉彩色觸控主操作界面，操作人員依次設置以下國標要求試驗參數：

1. 測試頻率設置：40Hz 至 70Hz 區間任意單頻定點設置，或選擇 50±5Hz、60±10Hz 自動雙變頻模式，低損耗特種塑料優先選用雙變頻模式抵消車間工頻雜波；

2. 測試高壓設置：點擊屏幕高壓數值彈窗輸入 0.1kV 至 10kV 區間任意數值，超薄射頻塑料薄膜選用 0.5kV 及以下低壓檔位，厚層電力環氧塑料選用 5kV~10kV 高壓檔位；

3. 高壓工作模式設置：常規實驗室塑料試樣統一選擇 “內高壓”，外接外置升壓設備、大容量量程擴展器時切換 “外高壓”；

4. 標準電容選擇設置：常規小型塑料試樣選擇 “內標準”，外接外置標準電容器時切換 “外標準”；

5. 塑料試樣厚度錄入：點擊厚度輸入框錄入實測厚度（單位 mm，保留兩位小數），儀器自動換算相對介電常數 εr；

   全部參數調整完成點擊屏幕保存按鍵，設備自動記憶當前參數，下一批次塑料試樣檢測無需重復修改設置。

（三）兩電極常規塑料內高壓標準測試（實驗室通用模式）

1. 線纜連接、塑料試樣裝夾、全部參數設置、接地檢查全部完成；

2. 點擊屏幕 “啟動儀器測試” 觸控按鍵，設備自動平滑勻速升壓至設定高壓數值，按照預設變頻檔位循環采樣，單次完整塑料測量時長約 40 秒；

3. 全部頻率采樣、矢量運算完成后屏幕定格修正后的 Cx、tgδ、εr 完整檢測參數，同步展示實時試驗電流、相位、輔助功率數值；

4. 數據留存多渠道操作：點擊 “存儲” 自定義編號保存至本地存儲器；插入合規 U 盤點擊全部導出批量拷貝記錄；連接 RS232 數據線實時上傳電腦；點擊打印按鍵輸出紙質國標檢測單據；

5. 單組塑料試樣檢測結束：點擊屏幕 “退出” 按鍵，設備高壓自動平穩歸零，等待安全指示燈常亮后，取下塑料試樣更換下一組，重復整套流程完成批量檢測。

（四）三電極高精度低損耗塑料測試（GB/T1409 薄試樣專用模式）

測試前更換原廠配套三電極屏蔽專用夾具，按照屏幕三電極接線示意圖完整連接屏蔽信號線，參數設置步驟與兩電極模式完全一致，啟動測量后儀器自動切換高精度運算算法，大幅削減塑料薄膜邊緣雜散電容帶來的測量偏差，適合 PTFE、PI 等低損耗射頻塑料高精度檢測，數據存儲、U 盤導出、打印操作流程與常規兩電極模式完全相同。

（五）外施高壓大容量塑料拓展測試

外接外置升壓設備、量程擴展電流互感器至 HV、Cn 端口，屏幕切換 “外高壓、外標準” 工作模式，按照外施高壓國標接線規范連接大型厚塑料澆注試樣，量程拓展后可完成幾千安培工況下塑料介質損耗檢測，其余參數設置、測量、數據留存操作流程不變；試驗全程高壓線纜保持絕緣隔離，禁止人體觸碰高壓端子、試樣電極。

（六）數據存儲、U 盤、RS232 批量導出操作規范

1. 本地存儲記錄按照塑料試樣測試時間先后順序自動排序，每一組記錄完整附帶測試電壓、變頻模式、塑料厚度、全部介電參數、精確測試時間戳，不存在手動篡改原始數據的操作通道，完全滿足 GB/T1409 檢測數據溯源存檔硬性要求；

2. U 盤離線導出：插入 FAT32 格式標準 U 盤，點擊屏幕全部導出按鍵，等待傳輸完成彈窗提示后再拔出 U 盤，避免數據損壞丟失；

3. RS232 電腦實時傳輸：連接配套專用通訊數據線，可實時上傳當前單組塑料試驗數據，也可調取全部本地歷史記錄批量傳輸至辦公電腦，直接復制表格編制標準化 GB/T1409 檢測報告。

（七）試驗收尾收納完整流程

全部塑料試樣批量檢測完成后，點擊屏幕退出使高壓數值完全歸零，確認安全指示燈常亮；依次關閉后側高壓開關、整機總電源開關，拔除 AC 供電電源線、RS232 通訊線、全部測試屏蔽線纜；使用無塵干燥軟布擦拭測試夾具、屏幕表面塑料碎屑、油污，全部線纜整齊收納至配套附件箱，設備放置干燥通風位置存放。

七、BQS-13 塑料試樣全套標準接線規范

本章節完整對標 GB/T1409 絕緣材料兩電極、三電極測量回路規范，區分超薄塑料薄膜、電力厚塑料澆注件、油浸改性塑料、外接量程擴展大容量試樣四大類場景，明確內高壓 / 外高壓、內標準 / 外標準適配工況，規避接線錯誤造成測量誤差、塑料薄膜高壓擊穿風險。

（一）內高壓內標準兩電極接線（絕大多數塑料通用檢測）

（二）內高壓內標準三電極接線（低損耗超薄塑料專用）

（三）外高壓外標準接線（大型厚塑料澆注件檢測）

（四）恒溫油杯油浸改性塑料配套接線

搭配原廠溫控絕緣油杯檢測浸漬改性塑料試樣，油杯金屬桶體連接 HV 高壓線纜，油杯內部測試電極接入 Cx 信號線，油杯屏蔽環對接儀器接地接線柱，標準試驗電壓選用 0.5kV~2kV，全程注意油杯金屬桶高壓絕緣防護，禁止人體直接觸碰桶體造成感應電擊。

（五）標準校準片年度計量校驗接線

用于設備每年計量機構整機精度校準，嚴格按照 GB/T1409 設備計量規范操作：

1. 兩電極校準：HV 接標準校準件高壓端，Cx 接標準件低壓端，線纜屏蔽層連接標準件接地屏蔽極，儀器設置內標準模式；

2. 三電極校準：配套三電極標準校準片，完整連接保護電極屏蔽線，校準精度更高；

3. 外施高壓校準：外置標準電容接入 Cn 端口，屏幕切換外標準模式完成大容量量程精度校驗。

通用接線統一注意事項

1. 測試線纜實線為內部芯線傳輸測試信號，外層包裹屏蔽層線纜虛線，屏蔽層必須嚴格按照塑料夾具屏蔽環規范對接，不可隨意懸空放置，否則邊緣雜散電容會大幅放大測量誤差；

2. 優先使用設備原廠配套全套雙層屏蔽測試線纜，第三方非標線纜屏蔽性能不足，超薄塑料薄膜多次測試數據漂移明顯，超出國標誤差允許范圍；

3. 塑料夾具、線纜金屬接頭無氧化、油污、塑料碎屑，保證零電阻緊密接觸，接觸不良會造成 tgδ、介電常數數值持續波動；

4. 高壓升壓測試全過程禁止插拔 HV、Cx 插頭，避免瞬時感應電擊、超薄塑料薄膜瞬間高壓擊穿報廢。

八、BQS-13 整機多重軟硬件聯動安全防護機制說明

設備針對塑料高壓試驗全工況設計硬件、軟件雙向聯動防護體系，全部防護功能出廠固化無法手動關閉，試驗全程 24 小時實時監測整機運行狀態，規避高壓觸電、超薄塑料擊穿、儀器內部硬件燒毀、端口短路四類核心安全隱患：

1. 輸入供電電壓異常保護：實時監測 AC180V~270V 供電區間，電壓低于 180V 或高于 270V 時，儀器瞬間切斷逆變升壓輸出，屏幕彈出電壓異常文字提示；輸入電壓超過 270V 時內部 5A 保險管自動熔斷，整機斷電保護內部高精度采樣、運算電路不被擊穿損壞。

2. 高壓輸出過流保護：高壓回路串聯高精度電流采集傳感器，回路負載電流超過 5A 額定上限時，升壓模塊立即切斷高壓輸出鎖死試驗回路，防止厚塑料試樣擊穿短路產生大電流燒毀儀器內部變壓器。

3. 輸出端口短路硬件保護：HV 高壓、Cx 信號、Cn 標準端口出現線纜對地、線纜互相短路故障時，硬件熔斷器同步切斷高壓電源，屏幕彈出短路故障提示，排查短路點位、更換保險管后才可復位重啟設備。

4. 高壓過壓閉環管控保護：高壓輸出數值實時閉環采樣監測，升壓數值超出屏幕設定電壓 10% 閾值時，逆變模塊立即降壓歸零，防止超薄射頻塑料薄膜被過高壓擊穿報廢。

5. 接地導通強制鎖機保護：開機自檢、升壓啟動前全程校驗接地端子導通電阻，接地斷開、接地點銹蝕接觸不良時，設備直接鎖死全部升壓功能，無法啟動高壓測試，完全符合高壓絕緣材料試驗安全操作規范。

6. 機身內部超溫防護：升壓變壓器、逆變電路板內置溫度傳感元件，機身內部溫度超出安全閾值時，自動切斷高壓輸出屏幕提示超溫，停機充分冷卻后才可恢復塑料試樣檢測。

7. 屏幕一鍵緊急終止功能：試驗過程中任意時刻點擊屏幕退出按鍵，一鍵切斷高壓、電壓快速平穩歸零，適配塑料試樣突發擊穿、接線松動等緊急工況，無需直接關閉整機電源開關。

   配套高壓安全輔助設計：后側 HV 高壓插座自帶絕緣防護門，未接入高壓線纜時自動遮擋內部金屬高壓觸點，降低人體誤觸概率；整機金屬機箱完整接地屏蔽，內部高壓區域增設絕緣隔離層，減少高壓爬電泄露安全隱患。

九、BQS-13 整機使用、存放、搬運轉運全套規范

（一）標準實驗室 / 車間使用環境條件

設備標準工作溫度區間 - 10℃至 50℃，環境相對濕度 RH＜90%，使用場地無雨水直淋、無腐蝕性工業氣體、無大量粉塵堆積；設備放置平整穩固硬質試驗臺面，機箱四周預留 15cm 以上通風散熱空隙，不可紙張、雜物遮擋機箱散熱風口；使用環境遠離大功率擠出機、變頻器、高壓母線等強電磁輻射設備，強干擾工況切換 45/55Hz、57.5/62.5Hz 雙變頻模式抵消雜散電場；供電優先穩定標準市電，發電機臨時供電必須將輸出零線可靠接地，禁止與塑料加熱爐、大功率擠出設備共用同一供電回路，避免電壓頻繁波動影響塑料測量精度。

（二）設備長期閑置存放規范

儀器長期閑置不使用時，拆除全部高壓屏蔽線纜、RS232 通訊線、U 盤、測試夾具，關閉整機總電源開關，拔除外部 AC 供電電源線；存放環境保持干燥通風，環境相對濕度控制在 70% 以內，機箱內部放置防潮干燥劑，避免倉庫潮濕、粉塵、霉菌腐蝕內部電路板；存放周期超過 3 個月，再次投入塑料檢測使用前，開機空載預熱 30 分鐘，執行兩電極空載校準后再開展正式試樣試驗。

（三）整機搬運轉運操作規范

整機凈重 28kg，單人或雙人平穩抬運機箱主體，禁止單手提拉屏幕面板、后側高壓端口、各類配套線纜；短途車間轉運使用減震泡沫完整包裹機箱四周，長途戶外運輸放置防震木質包裝箱，避免劇烈震動、高空跌落；搬運前取出打印機內部熱敏紙卷，防止運輸顛簸造成卡紙、紙卷松動；設備屬于高精密數字化介損電橋，禁止重物堆疊擠壓機箱表面，防止內部標準電容、采樣元件位移造成整機測量精度漂移。

十、BQS-13 日常維護、定期校準與簡易故障排查方案

（一）分周期日常維護完整流程

1. 每日使用后基礎維護：斷開整機總電源，使用干燥無塵軟布擦拭機箱外殼、彩色觸控屏幕、全部接線端子，清理端子、夾具表面塑料碎屑、油污；高壓、低壓屏蔽線纜整齊收納至附件箱，檢查線纜外皮有無磨損開裂、金屬接頭氧化發黑。

2. 每周定期維護：檢查接地線、RS232 通訊線纜外皮完整性，金屬接頭氧化發黑時使用無水酒精擦拭去除氧化層；清理打印機紙倉內部粉塵，補充標準熱敏打印紙，空載測試打印功能確認無卡紙故障。

3. 每月深度維護：打開機箱側面通風防塵濾網清理內部堆積粉塵；檢查附件箱備用 5A 保險管規格完好留存；開機空載運行 10 分鐘，依次測試變頻切換、高壓調壓、U 盤導出、RS232 數據上傳全部功能，確認設備無異常故障。

（二）整機精度計量校準相關要求

每 12 個月送至具備計量資質第三方機構完成整機全套精度校準，出具合規計量證書，滿足 CMA 檢測實驗室、新材料研發實驗室資質評審硬性要求；每批次大批量塑料試樣檢測前，使用標準校準片執行兩電極或三電極空載校準，自動修正線纜、夾具固有雜散電容誤差，保障同批次塑料試樣測量數據一致性；校準環境選用恒溫 20℃~25℃、低濕度、無工頻電磁干擾屏蔽實驗室，完全匹配 GB/T1409 標準校準環境條件。

（三）現場簡易故障排查處理方法

1. 開機無法升壓，屏幕提示接地異常：檢查接地端子線纜是否松動、接地點油漆銹蝕，打磨接地點重新緊固接地線，發電機供電場景確認零線接地后重啟設備。

2. 塑料試樣 tgδ、介電常數數值持續漂移：檢查 HV、Cx 線纜與塑料夾具電極接觸是否緊密，清理夾具表面塑料粉塵碎屑，切換雙變頻模式抵消車間電磁干擾，優先更換原廠配套屏蔽線纜重試。

3. U 盤無法導出存儲數據：確認 U 盤為 FAT32 標準格式，重新插拔 U 盤接口，等待屏幕傳輸完成提示后再拔出 U 盤，損壞存儲 U 盤直接更換。

4. RS232 接口電腦無法接收數據：檢查通訊線纜兩端插頭插緊到位，核對電腦串口通訊參數與設備匹配，更換配套專用數據線重試。

5. 高壓數值無法調節固定不變：重新進入屏幕參數設置界面，確認電壓修改功能開啟，整機斷電靜置 5 分鐘后重新上電設置。

6. 屏幕觸控按鍵無響應：關閉整機電源靜置冷卻后重新上電開機，擦拭屏幕表面油污、粉塵，長期避免陽光直射屏幕面板。

7. 打印機卡紙無法出紙：打開打印倉蓋板取出紙卷重新繞緊，使用原廠配套專用熱敏打印紙，清理打印頭表面粉塵堆積。

十一、BQS-13 隨機全套配套配件清單

整機出廠配套全部 GB/T1409 塑料檢測所需配件，所有配件統一收納至獨立附件收納箱，明細清單如下：

1. BQS-13 儀器主機 1 臺；

2. 獨立配件收納箱 1 個；

   3 HV 高壓屏蔽專用測試線纜 1 根；

   4 Cx 試樣低壓屏蔽信號線 1 根；

   5 Cn 外標準電容連接線 1 根；

   6 標準 RS232 計算機通訊數據線 1 根；

   7 AC220V 供電電源線 1 根；

   8 整機專用接地線 1 根；

   9 原廠完整操作說明書 1 份（包含塑料兩 / 三電極接線、參數設置、安全防護全套內容）；

   10 出廠整機合格檢測證明 1 份；

   11 備用 5A 保險管、標準寬度熱敏打印紙若干；

   12 可選拓展配件：塑料兩電極夾具、三電極高精度屏蔽夾具、恒溫絕緣油杯、外接量程擴展電流互感器。

十二、完整性能技術參數（獨立板塊，原文參數完整保留不做任何修改）

1. 可直接同步顯示參數：Cx 電容、tgδ 介質損耗、相對介電常數 εr

2. 整機準確度指標：

   Cx: ±(讀數 × 0.5 %+0.5 pF)

   配合三電極測試系統 Cx: ±(讀數 × 0.2 %+0.5 pF)

   tgδ: ±(讀數 × 0.5 %+0.00005)

   配合三電極測試系統 tgδ: ±(讀數 × 0.2 %+0.00005)

   配合三電極系統測試時 ε: ±(讀數 ×0.5%)

3. 分辨率參數：tgδ 最高分辨率 0.000001；電容最高分辨率 0.001pF，數值顯示 4 位有效數字

4. 抗干擾指標：變頻區間 40-70Hz，頻率精度 ±0.01Hz，采用傅立葉變換數字濾波

5. 試驗電流范圍：5μA~5A，外接量程擴展器可測試幾千安培工況高壓電器介損

6. 內施高壓規格：設定電壓范圍 0.5~10kV，最小調節步長 100V，最大輸出電流 200mA

7. 外施高壓規格：接線最高試驗電流 5A，外接標準電容最高電壓可達 500KV，工頻 / 變頻 40-70Hz 通用

8. 電容量測量范圍：

   內施高壓：3pF~60000pF/10kV；60pF~1μF/0.5kV

   外施高壓：3pF~1.5μF/10kV；60pF~30μF/0.5kV

9. tg 測量范圍無限制，設備自動識別電容、電感、電阻三類試樣

10. 單次測量時長：約 40s，隨測試模式略有變化

11. 輸入供電：180V~270VAC，50Hz±1%，市電、發電機均可穩定使用

12. 外部數據接口：標準 RS232 接口、U 盤存儲導出接口

13. 輸出配套：內置微型熱敏打印機

14. 使用環境：環境溫度 - 10℃~50℃，相對濕度＜90%

15. 整機外形尺寸：430mm330mm350mm

16. 整機重量：28kg
