環氧樹脂、聚氨酯、酚醛樹脂、有機硅樹脂、聚酰亞胺樹脂、環氧澆注樹脂、改性復合樹脂等高分子樹脂材料，是電氣絕緣、電子封裝、新能源、航空航天、軌道交通、PCB 基板、電力澆注件領域核心絕緣基材。樹脂材料的相對介電常數 ε、介質損耗因數 tanδ（行業簡寫 D 損耗值）兩項核心介電指標，直接決定樹脂制品在交變電場下的儲能能力、發熱損耗、絕緣老化速率、信號傳輸衰減程度，是樹脂配方研發、成型工藝優化、成品出廠質檢、第三方型式檢驗、高校科研課題必不可少的量化檢測依據。

現行國家標準 GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》，完整覆蓋固體、液態、可熔融樹脂類絕緣材料全頻段介電性能測試規范，同時同步兼容美標 ASTM D150、國際標準 IEC60250，明確規定 20Hz 至 300MHz 寬頻區間內絕緣材料介電常數、介質損耗的標準化測試流程、儀器精度門檻、電極結構要求、數據校正規則、試驗環境管控細則。傳統工頻高壓介損電橋僅支持 50Hz 單一工頻測試，僅能滿足樹脂工頻工況粗略檢測，無法模擬樹脂在音頻、千赫茲、兆赫茲高頻電路下的實際運行電場環境，無法完整表征樹脂寬頻介電頻譜變化規律；普通簡易 LCR 測量儀頻率上限低、分辨率不足、無專用三電極保護測試夾具，針對超薄樹脂薄膜、低損耗高純樹脂、澆注厚型樹脂試樣測量誤差大，邊緣電容、接觸間隙帶來的數據漂移問題無法消除，難以滿足 GB/T1409-2006 高精度計量檢測硬性要求。

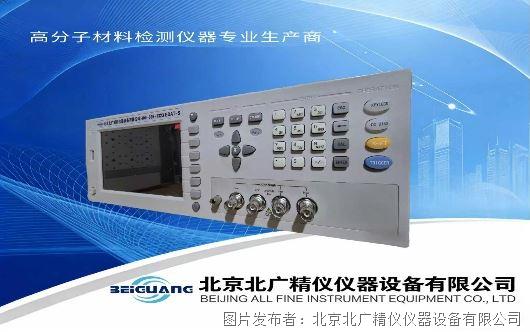

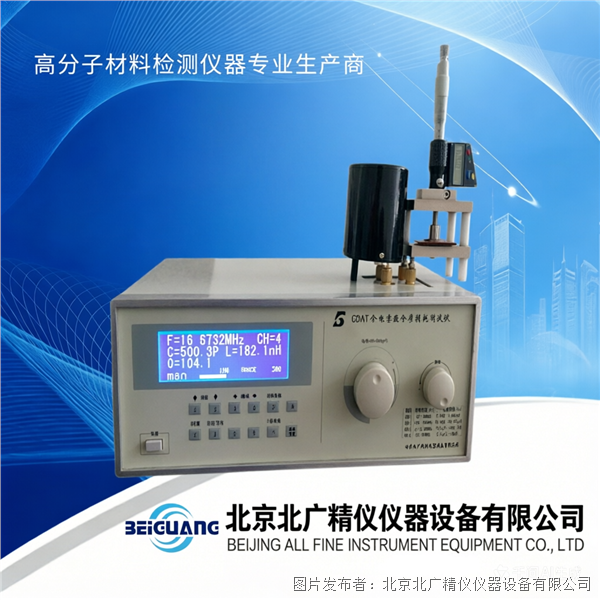

GB/T1409-2006 樹脂介電常數介質損耗測試儀 GDAT-S是一款以高頻精密阻抗分析儀為核心主機、配套專用三電極保護介電常數測試裝置、搭配標準介質校準樣品組成的寬頻全自動介電檢測成套系統，專門針對各類固態、液態、薄膜狀樹脂材料研發，整機測試頻率覆蓋 20Hz~2MHz 全連續可調區間，完整覆蓋工頻、音頻、射頻中低頻段樹脂實際工作頻率，從硬件采集、電極結構、軟件算法、數據自動換算全維度對標 GB/T1409-2006 全部條款規范，同時兼顧 ASTM D150、IEC60250 國際檢測標準，完美解決樹脂材料研發與質檢環節寬頻掃描、微量損耗捕捉、微小電容精準測量、多形態試樣適配等行業痛點。

GB/T1409-2006 樹脂介電常數介質損耗測試儀 GDAT-S，區別于工頻高壓介損電橋，主打寬頻介電頻譜掃描核心優勢，可一鍵完成多頻率點自動連續測試，生成樹脂介電常數、損耗隨頻率變化完整頻譜曲線，直觀呈現不同配方、固化工藝、溫度環境下樹脂介電性能變化規律；整機搭載微電腦智能運算系統、超高分辨率阻抗采集單元、多通道標準化數據接口、中英文可視化操作界面，全自動完成開路短路校準、量程自動匹配、介電參數自動換算、批量數據存儲導出，無需人工記錄原始阻抗數值手動計算，大幅降低人為操作誤差，檢測數據具備計量溯源性，可直接用于 CMA 第三方檢測報告、企業出廠質檢臺賬、高校學術論文試驗數據支撐。

一、GB/T1409-2006 標準適配深度解讀與 GDAT-S 樹脂專項合規設計說明

1.1 GB/T1409-2006 針對樹脂材料的核心測試強制要求

除國內 GB/T1409-2006 國標外，GDAT-S 同步完整兼容美標 ASTM D150、國際電工標準 IEC60250，滿足出口型樹脂制品企業海外質檢、國際科研課題數據對標需求，一套設備同時覆蓋國內、國際兩套主流絕緣材料檢測規范，無需額外采購多臺不同標準檢測設備。

1.2 GDAT-S 針對樹脂材料檢測的國標專項優化設計

圍繞樹脂類介質檢測獨有的行業難點，整機從硬件、夾具、軟件算法三層完成國標合規專項優化，精準匹配樹脂試樣檢測全場景需求：

1. 20Hz~2MHz 連續寬頻輸出，10mHz 超細步進調節，完全覆蓋 GB/T1409-2006 規定的工頻、音頻、射頻中低頻測試區間，支持單點固定頻率測試、10 點列表自動掃頻掃描兩種模式，一鍵獲取樹脂寬頻介電頻譜曲線，完整還原樹脂在不同工作頻率下的介電損耗變化規律，解決傳統單工頻設備無法模擬高頻工況的短板；

2. 配套帶保護電極精密介電常數測試裝置（三電極平板夾具），完全符合標準推薦三電極測量回路，微分頭厚度調節分辨率 10μm，精準適配厚度小于 10mm、直徑 φ10~56mm 各類樹脂試樣，可切換接觸電極法、薄膜電極法、非接觸電極法三種標準測試模式，分別對應硬質澆注樹脂、微米級樹脂薄膜、表面凹凸發泡樹脂三類試樣，從硬件層面消除邊緣電容干擾，大幅提升低損耗高純環氧樹脂、有機硅樹脂測量精度；

3. 超高分辨率阻抗采集硬件，電容 Cp 分辨率 0.00001pF、D 損耗值六位數顯，介電常數測量量程覆蓋 1~105，適配極低介電常數聚四氟改性樹脂、高介電陶瓷填充復合樹脂全品類樹脂，精準捕捉樹脂固化程度、水分含量、填料添加量帶來的微量介電參數波動，滿足 GB/T1409-2006 高精度分辨率強制指標；

4. 內置專用樹脂介電常數自動換算算法，僅需提前錄入試樣實測厚度，儀器采集空載、帶樣電容數據后自動完成 ε、D 數值輸出，全程無人工計算步驟，匹配國標自動化數據處理規范，消除人工換算誤差，批量樹脂試樣檢測數據一致性大幅提升；

5. 多模式標準化校準功能，支持開路清零、短路清零、點頻校準、全頻段掃頻負載校準四種校正方式，搭配可選配藍寶石、石英玻璃、氧化鋁陶瓷、聚四氟乙烯標準介質樣品，完成整機年度計量校準，測量數據可出具具備法律效力的檢測報告，適配第三方樹脂材料質檢機構、計量院所業務；

6. 串聯、并聯雙等效回路一鍵切換，針對高損耗酚醛樹脂、低損耗有機硅樹脂自動匹配最優阻抗解析模型，按照 GB/T1409-2006 等效電路分析規范優化信號解析算法，不同阻抗區間樹脂試樣均可穩定輸出精準數值；

7. 直流偏置電壓 / 電流雙模式輸出模塊，可模擬樹脂在直流疊加交變電場下的實際運行工況，研究直流偏壓對樹脂介電常數、損耗的影響規律，適配電力澆注樹脂、半導體封裝樹脂、高壓絕緣樹脂專項研發試驗，拓展國標框架下樹脂特種工況測試能力。

1.3 配套關聯行業標準適配拓展能力

在 GB/T1409-2006 核心基礎上，GDAT-S 設備可同步適配樹脂細分行業專用檢測規范，覆蓋電氣、電子、新能源、航空航天多領域樹脂質檢標準：

1. 電氣澆注樹脂行業標準：各類干式變壓器、互感器環氧澆注樹脂絕緣性能檢測規范，通過寬頻掃描分析樹脂固化不完全、內部氣泡、受潮進水帶來的介電損耗異常，判定澆注件絕緣可靠性；

2. PCB 基板樹脂基材行業檢測規范：覆銅板環氧樹脂、粘結樹脂在高頻電路下低損耗性能篩選，2MHz 高頻測試精準模擬電路板信號傳輸工況，把控基板樹脂信號衰減指標；

3. 新能源封裝樹脂檢測要求：鋰電池封裝有機硅樹脂、IGBT 功率器件環氧封裝樹脂寬頻介電性能測試，評估高溫交變電場下樹脂老化損耗變化；

4. 航空透波樹脂材料測試規范：雷達罩環氧復合樹脂、機載絕緣樹脂高低頻介電穩定性檢測，篩選低損耗、介電常數穩定航空專用樹脂配方。

二、GDAT-S 樹脂介電常數介質損耗測試儀整機硬件架構與底層測試工作原理

2.1 整機一體化模塊化硬件拆解

GDAT-S 整套檢測系統由兩大核心單元組成：高頻阻抗分析儀主機、精密三電極介電常數測試裝置，可按需選配標準介質校準樣品，整機采用緊湊型一體化工業設計，體積小巧便于標準試驗機柜上架固定，內部硬件劃分為七大獨立屏蔽功能模塊，模塊間電磁隔離，杜絕內部電路信號串擾，保障樹脂微量電容、微小損耗信號采集純凈度，七大核心硬件模塊詳細功能如下：

1. 20Hz~2MHz 數字合成變頻信號源模塊

   整機信號發生核心單元，采用高精度數字頻率合成技術，輸出頻率區間 20Hz 至 2MHz，最小調節步進 10mHz，頻率輸出精度可達 ±0.02%，輸出測試信號電平分兩段精準管控：1MHz 及以下頻段輸出 10mV~5V 可調，1MHz 以上頻段輸出 10mV~1V 可調，電平誤差嚴格控制在標準限值內，輸出阻抗支持 10Ω、30Ω、50Ω、100Ω 四檔切換，可根據樹脂試樣阻抗特征匹配最優輸出內阻，避免信號幅值衰減、相位偏移影響損耗測量精度。模塊內置 ALC 自動電平調整功能，實時監測回路電壓、電流，動態穩定輸出信號幅值，針對高損耗酚醛樹脂、低損耗聚酰亞胺樹脂均可維持穩定測試電場，保證多批次樹脂試樣測試電場條件統一，滿足 GB/T1409-2006 試驗條件一致性要求。

2. 高精度阻抗矢量采集模塊

   負責同步采集測試回路電壓矢量、電流矢量，內置高分辨率相位同步采集芯片，完整捕捉樹脂試樣容性電流、損耗電流相位差值，是 D 損耗值精準測量的硬件基礎。模塊電容測量量程覆蓋 0.00001pF 至 9.9999F，六位數顯輸出，微小樹脂薄膜試樣、大厚度澆注樹脂試樣均可完整覆蓋；阻抗采集分辨率達 0.0001Ω，可識別樹脂表面微弱泄漏電流帶來的損耗變化，提前預判樹脂受潮、固化缺陷。模塊采樣速度分三檔可調，快速模式 200 次每秒、中速 25 次每秒、慢速 5 次每秒，批量樹脂試樣質檢選用快速模式提升檢測效率，科研高精度微量損耗測試選用慢速模式優化信號信噪比。

3. 嵌入式微電腦智能運算控制模塊

   整機運算調度核心，搭載專用介電性能測試定制程序，統籌全流程自動化操作：開機整機自檢、頻率參數設置、直流偏置輸出管控、開路短路校準執行、阻抗原始數據接收、介電常數 ε 與損耗 D 自動換算、屏幕數據實時刷新、批量測試列表掃描、數據本地存儲、多接口通訊數據交互、分選比較器判定全流程自動化運行，無需人工干預中間操作步驟。針對樹脂測試優化專屬運算邏輯，內置電極邊緣效應校正補償算法，配合三電極夾具消除樹脂試樣邊緣雜散電容帶來的系統誤差，所有數值換算完全遵循 GB/T1409-2006 平行板電極計算規范，無人工介入計算環節，從源頭降低人為誤差。

4. 內置直流偏置源模塊

   獨立直流偏置輸出單元，分為電壓模式與電流模式雙輸出通道：電壓模式輸出 - 5V~+5V 直流電壓，1mV 精細步進調節；電流模式輸出 - 100mA~+100mA 直流電流，20μA 步進調節，適配模擬樹脂在交直流疊加電場下的運行工況，用于電力澆注樹脂、半導體封裝樹脂特種性能研發測試。模塊支持外接大電流直流偏置源拓展，滿足高壓大功率樹脂絕緣材料偏壓試驗需求，拓展設備科研測試邊界。

5. 多通道數據存儲與分選比較器模塊

   內置大容量本地存儲單元，可保存 20 組完整儀器測試參數設置方案，同時存儲上萬組樹脂試樣完整檢測數據；內建 10 檔分選比較器與計數功能，可預先錄入樹脂產品合格介電常數、損耗上下限閾值，測試完成后儀器自動判定樣品合格 / 不合格并計數，適配樹脂生產線批量出廠快速分選質檢，無需人工對照數值判定產品優劣。支持本地存儲、外接 U 盤批量導出雙存儲模式，U 盤兼容 FAT16、FAT32 通用格式，試驗數據可離線拷貝至電腦長期歸檔。

6. 多制式標準化外部通訊接口模塊

   集成全行業通用工業通訊接口，包含 USB 設備接口、USB 主機接口、LAN 網絡接口、RS232C 串口、HANDLER 自動分選接口，GPIB 接口為可選拓展配件，多接口并行適配不同實驗室自動化測試工位搭建、電腦數據同步、產線自動分選設備聯動需求，無需額外轉換配件即可完成數據實時傳輸、遠程儀器參數控制、批量檢測報告導出，適配現代化樹脂研發實驗室數字化管控體系。

7. 4.3 寸 TFT 液晶人機交互顯示模塊

   320×240 點陣高清圖形化顯示屏，支持中英文操作界面一鍵切換，屏幕直讀全部阻抗原始參數與樹脂介電性能結果參數，包含 C、L、R、Z、Y、X、B、G、D、Q、θ、DCR 十二類基礎阻抗指標，以及換算完成的 ε 相對介電常數、D 介質損耗值，同步顯示當前測試頻率、信號電平、直流偏置參數、等效回路模式、分選判定結果，圖形化展示掃頻測試曲線，操作人員可直觀觀察樹脂介電參數隨頻率變化趨勢，降低樹脂研發數據分析門檻。

2.2 配套樹脂專用三電極介電常數測試裝置工作原理

2.3 寬頻阻抗分析法測量樹脂介電性能底層原理（對標 GB/T1409-2006）

2.4 全自動智能運行邏輯，適配樹脂批量質檢與科研連續測試

傳統介電檢測設備需要人工逐點調節頻率、手動記錄每組阻抗數值、紙筆記錄試樣厚度后手動換算介電常數，單批次十組樹脂試樣完整測試耗時數十分鐘，批量研發篩選、產線質檢效率極低，且人為操作失誤極易造成數據失效。GDAT-S 全自動化智能運行邏輯完整簡化樹脂測試全流程，標準化自動測試步驟如下：

1. 開機整機自檢：設備接通電源后自動完成信號源、阻抗采集模塊、直流偏置源、通訊接口、存儲單元、夾具校準回路全維度自檢，自檢異常屏幕彈窗精準提示故障點位，便于快速排查維護；

2. 測試條件標準化配置：操作人員在中英文液晶屏幕選擇測試頻率模式（單點 / 10 點列表掃頻）、信號電平、輸出阻抗、串聯 / 并聯等效方式、直流偏置電壓 / 電流、三電極夾具測試模式，錄入樹脂試樣編號、試樣實測厚度；批量樹脂試樣測試可提前保存整套參數配置方案，下次開機一鍵調取，無需重復設置；

3. 樹脂試樣裝夾校準：將預處理完成的樹脂試樣清潔后放置于三電極夾具，執行單次快速校準，自動扣除當前夾具空載電容干擾；

4. 一鍵啟動全自動測試：點擊屏幕啟動測試按鍵，儀器自動輸出設定頻率信號，逐點完成阻抗采集、干擾濾波、參數換算，數秒內屏幕同步輸出全部樹脂介電性能數值與實時頻譜曲線；開啟分選比較器功能時，儀器自動對比預設合格閾值，屏幕直觀顯示合格 / NG 判定結果并自動累計計數；

5. 測試數據多渠道留存：單組樹脂試樣測試完成后，可選擇本地存儲單組數據、U 盤導出完整數據、通過 RS232/LAN 接口實時上傳電腦上位機，支持現場直接查看曲線對比，無需等待后期導出分析；

6. 批量連續測試切換：更換下一組樹脂試樣后直接點擊啟動測試，全部基礎參數自動保留，無需重復設置，單日可完成上百組樹脂試樣連續檢測，大幅提升新材料配方篩選、產線出廠抽檢效率。

整套全自動運行流程降低樹脂檢測人員專業門檻，基礎質檢人員經過簡單培訓即可獨立完成全流程試驗；標準化自動測試條件管控，保證不同操作人員、不同測試日期樹脂試樣測試數據具備高度復現性，完全滿足 GB/T1409-2006 對試驗重復性、復現性的嚴格計量要求。

三、性能參數

介電常數測試儀由高頻阻抗分析儀、測試裝置，標準介質樣品組成，能對絕緣材料進行 高低頻介電常數 (ε) 和介質損耗角 (D 或 tanδ) 的測試。它符合國標 GB/T 1409-2006, 美標 ASTM D150 以及 IEC60250 規范要求。

介電常數測試儀工作頻率范圍是 20Hz～2MHz, 它能完成工作頻率內對絕緣材料的相對介電常數 (ε) 和介質損耗角 (D 或 tanδ) 變化的測試。

介電常數測試儀中測試裝置是由平板電容器組成，平板電容器一般用來夾被測樣品，配用高頻阻抗分析儀作為指示儀器。絕緣材料的介電常數和損耗值是通過被測樣品放入平板電容器和不放樣品的 D 值 (損耗值) 變化和 Cp（電容值）讀數通過儀器內置程序自動計算得到。

GDAT-S 整機性能特點原文保留

主要技術指標原文完整保留

測量速度；快速: 200 次 /s（f﹥30kHz） ,100 次 /s（f﹥1kHz）；中速: 25 次 /s, 慢速: 5 次 /s

內部直流偏置源：電壓模式 - 5V ～ +5V, ±(10%+10mV), 1mV 步進；電流模式（內阻為 50Ω）-100mA ～ +100mA, ±(10%+0.2mA),20uA 步進

接口 :USB DEVICE (USBTMC and USBCDC support) USB HOST (FAT16 and FAT32 support)、LAN (LXI class C support)、RS232C、HANDLER、GPIB（選件）

介電常數測試裝置（三電極夾具）原廠參數原文保留

高頻介質標準樣品原廠說明原文保留（選購件）

在現行高頻介質材料檢定系統中，檢定部門為高頻介質損耗測量儀提供的測量標準是高頻標準介質樣品。該樣品由人工藍寶石，石英玻璃， 氧化鋁陶瓷，聚四氟乙烯，環氧板等材料做成 Φ50mm，厚 1～2mm 測試樣品。用戶可按需訂購，以保證測試裝置的重復性和準確性。

原廠參數分段深度解讀

1. 寬頻頻率參數適配樹脂研發核心價值

   20Hz 至 2MHz 全連續可調測試頻率，10mHz 超細步進調節，覆蓋樹脂材料工頻 50Hz、音頻千赫茲、射頻兆赫茲全工況運行頻率區間，區別于傳統單一工頻介損設備，可完整掃描樹脂寬頻介電頻譜，直觀觀察環氧樹脂、有機硅樹脂在不同頻率下極化損耗變化規律，是樹脂新材料配方研發、高頻電子基板樹脂篩選的核心硬件指標；頻率數字合成精度 ±0.02%，保證每一個測試頻率點輸出穩定，避免頻率漂移帶來樹脂損耗數值波動，滿足 GB/T1409-2006 頻率輸出精度強制要求。

2. 超高分辨率電容與損耗參數解讀

   電容 Cp 最高分辨率 0.00001pF、六位數顯輸出，針對微米級超薄樹脂薄膜、低填充高純樹脂微小電容試樣，可精準區分不同配方樹脂皮法級電容差值，精準換算相對介電常數 ε；D 損耗值測量范圍 0.00001~9.99999，六位數顯，能夠捕捉低損耗有機硅樹脂、聚酰亞胺樹脂百萬分級微小損耗變化，精準識別樹脂固化不完全、微量受潮、內部微小氣泡帶來的損耗上升，提前預判樹脂絕緣缺陷，遠超國標基礎分辨率門檻，適配高端絕緣樹脂高精度篩選需求。電容測量基本誤差僅 ±0.05%，整機基礎準確度 0.1%，10kHz 標準測試點下介電常數精度 ±2%、損耗精度 ±5%±0.0001，完全匹配 GB/T1409-2006 儀器精度限值，測量數據具備計量合規性。

3. 多檔位測試信號電平與輸出阻抗適配樹脂全品類

   測試信號電平分兩段精準管控，1MHz 以內最高 5V 測試電壓，適配厚型環氧澆注樹脂、高阻抗硬質樹脂板材；1MHz 以上最高 1V 信號電平，適配高頻超薄樹脂薄膜，避免高頻高壓下樹脂試樣微弱局部放電干擾損耗測量；10Ω、30Ω、50Ω、100Ω 四檔輸出阻抗可自由切換，針對高損耗酚醛樹脂、低損耗 PTFE 改性樹脂、中損耗環氧樹脂自動匹配最優輸出內阻，維持回路信號相位穩定，減少阻抗失配帶來的測量誤差。ALC 自動電平調整功能實時動態穩定測試信號幅值，保證多批次樹脂試樣測試電場強度完全統一，試驗數據具備橫向對比價值。

4. 直流偏置源拓展樹脂特種工況測試能力

   內置交直流疊加偏置輸出模塊，電壓模式 - 5V~+5V、電流模式 - 100mA~+100mA，可模擬電力澆注樹脂、半導體封裝樹脂在直流偏壓疊加交變電場下的實際工作環境，研究直流電場對樹脂介電常數、損耗的影響規律；支持外接大電流直流偏置源拓展，滿足高壓大功率絕緣樹脂特種研發試驗，拓展普通阻抗分析儀不具備的樹脂交直流復合工況測試能力，適配高校、企業研發實驗室深度課題研究。

5. 10 點列表掃頻與分選比較器適配樹脂質檢場景

   10 點列表自動掃頻功能可預先錄入 10 組目標測試頻率，一鍵完成全頻率點樹脂介電參數自動采集，無需人工逐次調節頻率，大幅提升樹脂寬頻配方篩選效率；內建 10 檔分選比較器，可錄入樹脂產品 ε、D 合格上下限閾值，測試完成自動判定合格 / 不合格并累計計數，搭配 HANDLER 自動分選接口可聯動生產線自動分揀設備，實現樹脂薄膜、樹脂基板出廠全自動批量質檢，降低人工分揀成本，適配電子樹脂、絕緣樹脂規模化生產企業質檢車間使用。

6. 全制式多接口數字化數據交互體系

   集成 USB、LAN、RS232C、HANDLER、可選 GPIB 多行業通用通訊接口，支持本地 20 組測試方案存儲、U 盤離線導出上萬組樹脂檢測數據、電腦上位機實時同步曲線、自動化產線設備聯動，完整覆蓋樹脂實驗室數字化臺賬、生產線在線質檢、第三方檢測機構報告導出全場景數據管理需求；兼容 FAT16/FAT32 通用 U 盤格式，無需專用存儲介質，數據拷貝便捷，試驗記錄永久留存，滿足計量實驗室數據可追溯規范。

7. 三電極測試夾具樹脂試樣適配參數解讀

   配套三電極保護測試裝置微分頭 10μm 厚度調節精度，精準測量樹脂試樣厚度用于介電常數換算；支持 φ10~56mm、厚度小于 10mm 全部常規樹脂試樣尺寸，三種測試模式分別適配硬質澆注樹脂、超薄樹脂薄膜、凹凸發泡復合樹脂，解決不同形態樹脂試樣接觸間隙、邊緣電容干擾行業痛點；夾具最高耐受 ±42Vp 交直流疊加電壓，匹配主機信號與直流偏置輸出區間，1m 標準電纜配套線纜長度自動校正算法，消除線纜分布電容誤差，最高使用頻率 30MHz，預留高頻樹脂測試拓展空間。

8. 標準介質校準樣品計量溯源保障

   可選配藍寶石、石英玻璃、氧化鋁陶瓷、聚四氟乙烯標準介質試片，按照 GB/T1409-2006 計量校準規范定期完成整機、夾具全套精度校驗，校準后設備測量數據具備完整計量溯源鏈路，第三方檢測機構、計量院所可出具合規檢測報告，避免長期使用設備基準漂移帶來樹脂測試數據失真。

四、GDAT-S 樹脂介電常數介質損耗測試儀細分行業樹脂全品類應用場景詳解

GDAT-S 設備以 20Hz~2MHz 寬頻掃描、三電極高精度夾具、全自動數字化測試、多形態樹脂試樣適配四大核心優勢，完整覆蓋樹脂材料研發、生產質檢、第三方檢測、高校科研、電子電氣、新能源、航空航天七大行業全品類樹脂檢測需求，每類細分場景對應樹脂材質、檢測目的、標準執行規范詳細拆解如下：

4.1 電氣絕緣澆注樹脂行業（干式變壓器、互感器、開關柜絕緣件）

4.2 電子 PCB 基板與覆銅板樹脂基材行業

4.3 新能源功率器件封裝樹脂行業（IGBT、鋰電池、光伏逆變器）

4.4 高分子樹脂新材料研發企業（配方改性、工藝優化）

4.5 第三方材料質檢機構、絕緣材料質量監督院所

4.6 高校、科研院所材料、電氣專業實驗室

4.7 航空航天、軌道交通透波 / 絕緣樹脂檢測

五、GDAT-S 配套三電極精密介電常數測試裝置樹脂試樣標準化測試模式詳解

設備標配帶保護電極三電極平板測試夾具，按照 GB/T1409-2006 標準設計三種可切換測試電極模式，分別適配不同形態、表面狀態、厚度區間樹脂試樣，每種模式適用樹脂類型、裝夾規范、測試優勢完整拆解，規避樹脂測試最常見的空氣間隙、邊緣電容誤差問題：

5.1 接觸電極法（硬質平整固態樹脂專用）

5.2 薄膜電極法（微米級超薄樹脂薄膜專用）

5.3 非接觸電極法（凹凸、發泡、軟質復合樹脂專用）

5.4 夾具配套標準介質校準樣品使用規范

可選配藍寶石、石英玻璃、氧化鋁陶瓷、聚四氟乙烯標準介質試片，按照 GB/T1409-2006 計量校準周期每季度 / 年度完成夾具整機校準：將標準試片按照接觸電極法規范裝夾，執行全頻段掃頻校準，儀器自動存儲標準試片基準 ε、D 數值，后續樹脂試樣測試時自動校正夾具系統誤差，保障長期樹脂測試數據計量溯源性；更換夾具電極、測試線纜后必須重新完成全套標準樣品校準，方可開展正式樹脂檢測。

六、GDAT-S 整機核心功能模塊深度解析

6.1 全自動量程智能匹配與快速測試功能

整機搭載全自動量程掃描算法，開機測試時儀器自動識別樹脂試樣阻抗區間，匹配最優測量量程，無需人工手動切換量程檔位，規避人工選錯量程帶來的數值失真；微電腦高速運算處理器最快 13ms 單次完成一組阻抗數據采集，快速模式下每秒可完成 200 次頻率點測試，批量樹脂試樣、10 點掃頻測試效率大幅提升，適配樹脂生產線快速抽檢、新材料大批量配方篩選場景。內置平衡測試功能，自動平衡回路阻抗相位差值，進一步降低樹脂微量損耗測量噪聲，提升低損耗樹脂數據穩定性。

6.2 多模式直流偏置源復合電場模擬功能

內置獨立交直流疊加偏置輸出單元，電壓模式、電流模式雙輸出通道自由切換，可單獨輸出交變測試信號、單獨輸出直流偏置、交直流同步疊加輸出三種工作模式，完整模擬電力澆注樹脂、半導體封裝樹脂實際運行的交直流復合電場工況；支持外接大電流直流偏置源拓展，滿足高壓大功率絕緣樹脂特種科研試驗需求，是普通 LCR 測試儀、工頻介損電橋不具備的差異化核心功能，覆蓋樹脂行業特種工況檢測檢索關鍵詞。

6.3 10 點列表自動掃頻頻譜分析功能

操作人員可預先自定義錄入 10 組任意目標測試頻率，覆蓋工頻、音頻、射頻全區間，一鍵啟動后儀器自動依次切換頻率點，逐點采集每組樹脂試樣 ε、D、C、Q 全套參數，屏幕實時生成介電常數 - 頻率、損耗 - 頻率可視化對比曲線，無需人工逐次記錄每組頻率數據；測試完成后可直接存儲完整頻譜數據，通過 U 盤、上位機導出曲線文件，用于樹脂配方工藝優化、學術論文圖表繪制，完整覆蓋 “樹脂寬頻介電譜測試”“介電頻譜掃描” 等行業高頻搜索詞。

6.4 內建 10 檔分選比較器批量質檢功能

儀器內部集成智能比較判定模塊，可預先錄入樹脂產品合格區間：介電常數 ε 上限下限、介質損耗 D 上限下限，共支持 10 組不同規格樹脂產品閾值存儲；單組樹脂試樣測試完成后，屏幕自動顯示合格 / 不合格判定標識，同步自動累計合格、不合格樣品數量，搭配 HANDLER 硬件分選接口可聯動自動化產線分揀設備，實現樹脂薄膜、樹脂基板出廠全自動無人值守批量質檢，適配電子樹脂、絕緣樹脂生產企業流水線檢測檢索需求。

6.5 全通道標準化數據存儲與多渠道輸出功能

本地存儲單元可永久保存 20 套完整樹脂測試參數配置方案，上萬組單試樣完整檢測數據（包含試樣編號、測試頻率、信號電平、直流偏置、ε、D、阻抗原始參數、測試時間），斷電數據不丟失；支持 U 盤離線導出全部試驗數據，兼容通用 FAT 格式 U 盤，無需專用存儲設備；多通訊接口同步實現電腦實時數據上傳、遠程儀器參數控制、自動化產線聯動，本地、U 盤、電腦上位機三重數據留存渠道，滿足企業數字化質檢臺賬、第三方檢測機構報告歸檔、高校科研數據備份全場景需求，覆蓋 “樹脂介損測試儀數據導出”“介電常數檢測上位機軟件” 等檢索關鍵詞。

6.6 中英文可視化人機交互操作功能

4.3 寸 320×240 點陣 TFT 圖形液晶顯示屏，一鍵切換中文、英文兩套操作界面，國內企業、出口型外資企業、海外科研實驗室均可適配；屏幕直讀全部阻抗原始參數與換算完成的樹脂介電性能指標，圖形化展示掃頻測試曲線、分選判定結果、設備運行安全狀態，操作按鍵布局簡潔直觀，配套旋鈕快速調節參數，無復雜專業操作邏輯，基層質檢人員短期培訓即可獨立操作，降低設備使用門檻，適配 “全自動樹脂介電常數測試儀操作簡單” 等長尾搜索詞。

6.7 多模式標準化校準誤差補償功能

完整配套開路校準、短路校準、點頻單頻率校準、全頻段掃頻負載校準四類校正模式，針對三電極夾具、測試線纜、主機信號回路固有分布電容、阻抗誤差自動補償，每次樹脂試樣測試前可快速執行單點校準，季度 / 年度執行全頻段掃頻校準，搭配標準介質樣品完成整機計量校驗，從硬件采集源頭降低樹脂測量系統誤差，保障長期測試數據精準穩定，覆蓋 “GB/T1409 樹脂介電測試儀校準方法”“介損設備計量校驗” 等檢索關鍵詞。

七、GDAT-S 設備標準化操作流程、周期校準與樹脂試樣預處理規范

7.1 GB/T1409-2006 標準樹脂試樣預處理規范（測試前置必備步驟）

樹脂試樣預處理直接決定測試數據準確性，國標明確規定不同類型樹脂測試前預處理要求，也是 GDAT-S 設備穩定測量的基礎前提：

1. 硬質固態澆注樹脂板材：使用千分尺多點測量試樣厚度，取平均值錄入儀器；無水乙醇擦拭試樣上下測試表面，去除油污、粉塵、脫模劑；吸濕性酚醛樹脂、環氧樹脂需放入恒溫干燥箱按照標準規定溫度烘干，冷卻至室溫后立即測試，避免空氣中水分吸附造成損耗數值偏高；目視剔除內部存在氣泡、裂紋、雜質的缺陷試樣，缺陷會畸變內部電場，造成 ε、D 數據失真。

2. 超薄樹脂薄膜試樣：裁剪平整無褶皺標準尺寸試片，無塵布擦拭薄膜表面，拉伸消除褶皺后平整放置于夾具薄膜緩沖墊層之間，避免薄膜折疊產生空氣間隙；測試前恒溫恒濕環境靜置 24 小時，平衡薄膜內部水分含量。

3. 液態未固化樹脂：搭配專用液體測試電極杯，樹脂真空脫泡處理完全消除內部氣泡，恒溫靜置至無懸浮雜質，測試電極杯徹底干燥清潔，避免殘留雜質污染液態樹脂改變介電性能。

4. 發泡、彈性軟質樹脂：裁剪平整試片，清理表面發泡碎屑，無需打磨拋光，直接采用非接觸電極模式測試，減少試樣加工工序。

7.2 GDAT-S 整機標準化測試操作完整流程

1. 設備通電開機自檢：連接標準三電極測試夾具，接通電源啟動設備，儀器自動執行全模塊自檢，屏幕無故障報警、顯示正常待機界面后方可開展測試；

2. 測試條件參數配置：根據樹脂材質、檢測需求選擇測試頻率模式（單點 / 10 點掃頻）、信號電平、輸出阻抗、串聯 / 并聯等效回路、直流偏置參數、夾具電極測試模式，錄入樹脂試樣編號、試樣實測平均厚度，可保存整套參數配置下次一鍵調取；

3. 夾具標準化校準：空載夾具放置平整，執行開路、短路快速校準，自動扣除夾具、線纜固有雜散電容誤差；長期未使用設備需額外執行掃頻負載校準；

4. 樹脂試樣裝夾：按照對應電極模式規范放置預處理完成的樹脂試樣，調整微分頭至試樣實測厚度，保證試樣完全收納于保護電極覆蓋區域；

5. 啟動全自動測試：點擊屏幕啟動測試按鍵，儀器自動輸出測試信號完成阻抗采集、干擾濾波、ε、D 自動換算，數秒內屏幕展示全部測試數值與頻譜曲線；開啟分選功能時同步顯示合格 / NG 判定與計數；

6. 測試數據留存與試樣拆卸：測試完成后選擇本地存儲、U 盤導出、電腦上位機上傳任意一種數據留存方式；測試完成后緩慢松開夾具電極，取出樹脂試樣，清潔電極表面殘留樹脂碎屑、油污；

7. 批量連續測試：更換下一組預處理完成的樹脂試樣，直接點擊啟動測試，全部參數配置自動保留，無需重復設置；全部測試完成后關閉設備電源，清潔夾具與主機屏幕，蓋上防塵罩存放。

7.3 整機周期計量校準規范（保障計量合規性）

1. 年度強制計量校準：每年將整套設備（主機 + 三電極夾具）送至具備資質的計量院所，搭配標準介質樣品完成 20Hz~2MHz 全頻段 ε、D、電容、頻率、直流偏置全套參數計量校準，出具正規計量校準證書，檢測數據具備法律效力，滿足第三方檢測、企業出廠質檢臺賬計量要求。

2. 季度自校準檢查：每季度使用配套標準介質試片完成一組固定頻率點對比測試，記錄基準 ε、D 數值，若測試結果與標準試片標稱值偏差超出國標允許誤差范圍，及時執行全頻段掃頻校準，消除長期使用基準漂移帶來的樹脂測量誤差。

3. 配件更換后全套校準：更換測試線纜、夾具電極、主機信號采集模塊、直流偏置源配件后，必須執行開路、短路、掃頻負載全套校準，搭配標準介質樣品校驗精度，校準合格后方可投入樹脂試樣正式檢測。

7.4 整機日常維護保養細則

1. 主機清潔存放：每次測試完成后使用干燥無塵軟布擦拭 4.3 寸液晶屏幕、操作面板、接口端子，清除粉塵、樹脂碎屑；禁止用水直接沖洗主機，避免水汽進入內部電路造成短路；長期閑置時使用防塵罩遮蓋整機，放置干燥通風實驗室機柜存放，環境濕度控制在 70% 以內。

2. 三電極夾具維護：每次樹脂測試完成后，無水乙醇擦拭上下電極、保護電極表面，去除樹脂殘留、油污；電極出現氧化發黑時使用無塵細拋光布輕柔打磨拋光，保證電極導電接觸良好；微分頭調節機構定期涂抹少量潤滑脂，保證厚度調節順滑，避免卡滯造成厚度測量誤差；夾具存放于防潮箱，防止電極氧化生銹。

3. 測試線纜與配件保養：配套測試電纜、標準介質樣品放置防潮收納盒，避免線纜外皮破損、標準試片表面劃傷；線纜彎折避免過度銳角，防止內部導線斷裂造成信號采集失效。

4. 長期停機防潮防護：潮濕地區實驗室，設備每月開機運行 30 分鐘，利用設備自身工作發熱驅散內部電路板凝露，避免電路板受潮短路、采集精度漂移；轉運設備時避免劇烈顛簸、撞擊，防止內部精密采集芯片、標準基準元件移位。

5. 故障檢修規范：設備出現無法輸出信號、數值持續跳變、通訊接口失效、屏幕報錯、直流偏置輸出異常等故障，立即斷電停機，禁止非專業人員拆解主機內部高壓、采集模塊，避免電路二次損壞，聯系專業技術人員檢修調試。

八、樹脂測試高頻數據異常故障排查與解決方案

結合 GDAT-S 設備樹脂試樣長期實測經驗，匯總樹脂檢測最常見的數值漂移、偏差、跳變故障，同步給出國標規范內的排查解決方法，提升樹脂試樣一次測試合格率，覆蓋 “樹脂介電常數測試數據不準”“樹脂介質損耗數值偏高” 等長尾搜索關鍵詞：

8.1 樹脂 D 損耗數值持續偏高，遠超材料理論標準區間

8.2 樹脂 ε 介電常數數值偏小，與理論計算偏差過大

8.3 測試數值無規律跳變，多頻率點數據波動不穩定

8.4 10 點列表掃頻測試部分頻率點數值失效、無讀數

8.5 USB/LAN/RS232 電腦通訊失敗，樹脂數據無法導出上傳

排查方案：確認通訊線纜兩端接口完全插緊，線纜無破損斷裂；電腦端正確安裝配套上位機驅動軟件，選擇設備對應通訊端口編號；儀器屏幕設置界面開啟對應通訊輸出模式；縮短通訊線纜長度，使用屏蔽通訊線減少信號干擾，恢復數據傳輸功能。

8.6 分選比較器判定結果與人工數值對照不符

九、GDAT-S 寬頻樹脂介電測試儀對比工頻介損電橋、簡易 LCR 測試儀核心差異化優勢

市場現有樹脂檢測設備主要分為工頻高壓介損電橋、經濟型簡易 LCR 測試儀兩類，GDAT-S 寬頻阻抗分析型樹脂介電常數測試儀針對樹脂檢測行業痛點形成八大核心差異化優勢，完整覆蓋設備選型對比類搜索關鍵詞：

1. 寬頻掃描適配樹脂全工況研發優勢：工頻電橋僅支持 50Hz 單一工頻測試，無法模擬樹脂高頻電路運行環境；簡易 LCR 頻率上限低，無 2MHz 高頻輸出；GDAT-S 覆蓋 20Hz~2MHz 全連續可調區間，一鍵 10 點自動掃頻生成樹脂介電頻譜，完整還原樹脂在工頻、音頻、射頻下損耗變化規律，適配新材料配方研發高頻工況篩選，是樹脂研發實驗室核心剛需功能。

2. 三電極保護夾具消除邊緣電容誤差優勢：工頻電橋、簡易 LCR 標配兩電極夾具，樹脂試樣邊緣雜散電容干擾嚴重，低損耗樹脂測量誤差大幅超標；GDAT-S 配套國標強制三電極保護測試裝置，三種電極模式適配全形態樹脂試樣，從硬件層面消除邊緣電容、空氣間隙誤差，測量數據完全滿足 GB/T1409-2006 高精度計量要求。

3. 超高分辨率適配微量樹脂試樣優勢：經濟型 LCR 電容分辨率僅皮法級，無法測量微米級樹脂薄膜微小電容；GDAT-S 電容分辨率 0.00001pF、D 損耗六位數顯，可捕捉樹脂百萬分級微小損耗變化，精準區分不同配方樹脂微量介電性能差異，適配高端低損耗絕緣樹脂高精度篩選。

4. 交直流復合偏置模擬特種工況優勢：工頻電橋、普通 LCR 無內置直流偏置輸出模塊，無法模擬電力、半導體樹脂交直流疊加電場運行環境；GDAT-S 內置電壓 / 電流雙模式直流偏置源，支持外接大電流偏置拓展，完美匹配澆注樹脂、封裝樹脂特種工況研發測試，拓展設備科研使用邊界。

5. 全自動掃頻 + 批量分選適配產線質檢優勢：傳統設備需人工逐點調節頻率、手動對比數值判定產品合格；GDAT-S10 點列表自動掃頻、10 檔分選比較器自動計數判定，搭配 HANDLER 接口聯動自動化產線分揀設備，實現樹脂薄膜、基板出廠無人值守批量質檢，大幅提升生產企業檢測效率。

6. 全數字化多渠道數據追溯管理優勢：老式工頻電橋無存儲、通訊功能，全部數據人工紙筆記錄，易丟失、篡改，無計量溯源性；GDAT-S 本地存儲、U 盤離線導出、多接口電腦上位機同步三重數據留存渠道，數據永久不可篡改，自動生成標準化檢測報告，適配第三方檢測機構、企業數字化質檢臺賬規范。

7. 多形態樹脂試樣一站式適配優勢：工頻電橋僅適配硬質厚板材樹脂，無法測試薄膜、發泡軟質樹脂；簡易 LCR 無專用樹脂測試夾具，試樣裝夾受限；GDAT-S 一套三電極夾具切換三種測試模式，同時適配硬質板材、微米薄膜、發泡彈性、液態全品類樹脂試樣，一機覆蓋樹脂全品類檢測，無需分購多套測試設備，降低采購與維護成本。

8. 國際國內多標準兼容優勢：工頻介損電橋僅滿足國內工頻檢測規范，無法匹配 ASTM D150、IEC60250 國際標準；GDAT-S 整機同步符合 GB/T1409-2006、美標、國際電工三重標準，出口型樹脂企業海外質檢、國際科研課題數據對標均可直接使用，一套設備兼顧國內、國際檢測業務。
