前言

在電力設備運行、電氣絕緣材料研發、新能源電工介質篩選、高鐵及航空航天線纜絕緣評估等場景中，"液體絕緣介質的介電常數ε與介質損耗因數tanδ"是兩個繞不開的核心參數。礦物絕緣油、合成酯類絕緣油、硅油、氟油等在工頻至高頻下的介電行為，直接決定了變壓器的散熱與絕緣壽命、電容器的工作溫升、以及高壓套管的局部放電水平。

GB/T 5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》正是國內針對這一檢測需求的核心標準。

注：GDAT-A本體采用高頻諧振法設計，原生對標GB/T 1409（固體介質），通過搭配液體電極夾具即可覆蓋GB/T 5654-2007液體測試場景，下文將分別說明固體/液體兩類適配路徑。

一、GB/T 5654-2007標準與液體介質檢測的核心邏輯

1.1 標準適用范圍

GB/T 5654-2007修改采用IEC 60247，適用于變壓器油、開關油、電容器油、電纜油等各類液體絕緣材料的：

• 相對電容率ε?（工頻下通常1.8~2.5區間）

• 介質損耗因數tanδ（合格油一般要求≤0.005，即0.5%）

• 配套可測直流電阻率（需另配高阻計或三電極池）

標準規定測試頻率以工頻50Hz/60Hz為主，但也允許在音頻、高頻條件下擴展研究——這正是GDAT-A這類"寬頻Q表+介質損耗擴展"儀器的價值所在：既能滿足5654合規檢測，又能往上做到kHz~百MHz量級，研究油的溫頻特性、老化產物極化弛豫。

1.2 為什么液體介質要測tanδ和ε

• tanδ反映極化損耗：液體中若混入水分、纖維、碳渣、氧化產物，極性分子增多，tanδ顯著抬升，是油質老化的"晴雨表"。

• ε?影響電容與場強分布：在多介質復合絕緣結構（如油紙絕緣、油-SF?混合）中，ε?決定電場重新分配，直接影響局部放電起始電壓。

• 高頻下液體行為差異大：新能源變壓器、高頻電感、射頻電容器用油，工頻數據不夠，必須拉到10k~10M量級看損耗峰——GDAT-A的頻率覆蓋范圍（10kHz~160MHz）在此處優勢明顯。

二、GDAT-A的測試原理：高頻諧振法如何搞定ε與tanδ

2.1 諧振法底層邏輯（去公式版口述）

GDAT-A采用高頻諧振法（Q表原理）：

1. 儀器內部由DDS信號源輸出可調頻率正弦波，送入"電感L + 電容C"組成的串聯諧振回路；

2. 回路諧振時，總阻抗最小、電流最大、電容兩端電壓是信號源的Q倍（Q=回路品質因數）；

3. 把被測介質樣品放進平板電容器兩極之間 → 電容值變化 + 損耗引入 → 回路Q值下降、諧振頻率偏移；

4. 通過"有樣品/無樣品"兩次諧振狀態下的電容刻度差，換算介電常數ε；

5. 通過圓筒微調電容器雙向調節、讀取Q值半功率點對應的刻度差，換算tanδ。

2.2 GDAT-A相比傳統Q表的改進點

原Q表痛點：調諧回路殘余電感大、手動搜諧振費時、Q量程要人工切。GDAT-A做了這些升級：

• 單片計算機控制測量核心：頻率數字鎖定、標準頻率點自動設定、諧振點自動搜索

• Q值量程自動轉換：2~1023全范圍，分30/100/300/1000四檔，也可手動鎖定

• 調諧回路優化：殘余電感壓到最低，測試高頻段（>50MHz）仍穩定

• 保留自動穩幅技術：信號幅度不隨頻率漂移，Q值讀數可復現

• DDS信號源：頻率分辨率高、指示誤差小

2.3 液體測試的電極適配

GDAT-A標配是平板電容器（Φ25.4mm / Φ50mm）+ 圓筒微調電容器的固體測試裝置。要做GB/T 5654-2007液體測試，需另配液體電極（三電極油杯）：

• 測量電極（中心圓片）+ 保護電極（外圍環，屏蔽漏電流）+ 高壓電極（油杯外殼）

• 電極間隙通常2mm（標準推薦），可恒溫控溫（90℃常見，5654要求測試溫度可設）

• 油杯接入GDAT-A的平板電容接口，測試方法沿用"有/無樣品諧振比對"邏輯，只是"樣品"換成了"注油油杯 vs 空油杯"

三、GDAT-A可測的參數全景

很多用戶只知道它測"介電常數+介質損耗"，其實GDAT-A是一臺通用寬頻阻抗測試平臺，覆蓋：

1. 高頻電感器的L + 分布電容（4.5nH~10mH，160M型號可到140mH）

2. 電容器的C + tanδ（直接測1~460pF，外接輔助電容可擴量程）

3. 電工材料高頻介質損耗（陶瓷、復合材料、PCB基材、液晶聚合物等）

4. 高頻回路有效R（并聯/串聯）

5. 傳輸線特性阻抗（配合已知長度樣品）

6. Q值直讀（2~1023）

換句話說：一臺GDAT-A = Q表 + 介電常數儀 + 介質損耗儀 + 小電感電容計量輔具，對材料實驗室很劃算。

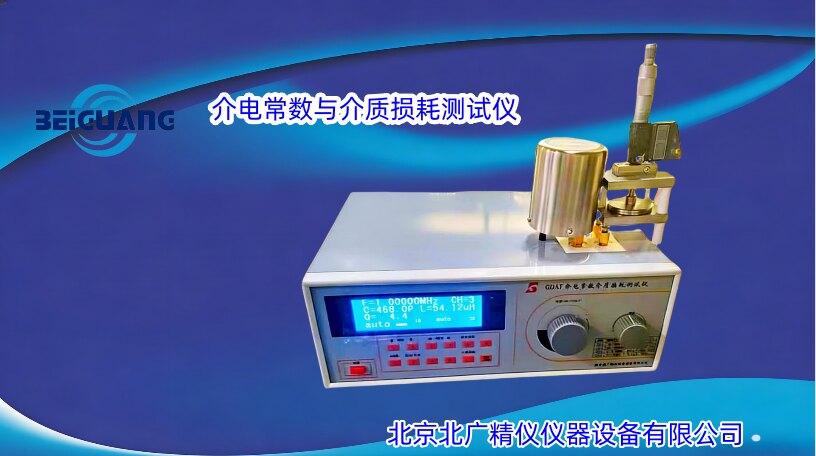

四、GDAT-A性能參數清單

以下參數依據GDAT-A技術文件整理，按模塊拆分：

信號源

• 信號源類型：DDS數字直接合成

• 頻率范圍：10kHz–70MHz / 10kHz–100MHz / 100kHz–160MHz 三檔可選機型

• 頻率指示誤差：1×10?? ±1（160M機型為3×10?? ±1字）

Q值測量

• Q值測量范圍：2 ~ 1023

• Q值量程分檔：30、100、300、1000，支持自動換檔或手動換檔

• 具備Q值合格預置指示功能，預置范圍5~1000

• Q值自動鎖定，無需人工反復調諧振

電感測量

• 測量范圍：4.5nH – 10mH（160M機型1nH – 140mH）

• 配合多只高Q測試電感（25mH / 5mH / 1mH / 250μH / 50μH / 10μH / 2.5μH / 0.5μH / 0.1μH）

電容測量

• 直接測量范圍：1 ~ 460pF（160M機型1pF – 25μF）

• 主電容調節范圍：30 ~ 540pF（160M機型17 ~ 240pF）

• 電容準確度：150pF以下±1.5pF；150pF以上±1%

• 圓筒微調電容分辨率0.0033pF，線性0.33pF/mm ±0.05pF

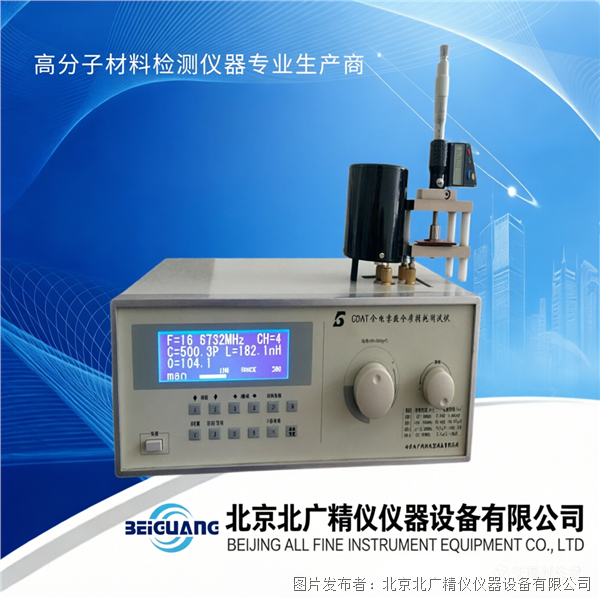

平板電容器（固體介質標配）

• 極片尺寸：Φ25.4mm / Φ50mm

• 極片間距可調≥10mm（BH916升級款≥15mm）

• 間距分辨率：±0.01mm（升級款測微桿±0.001mm）

• 夾具插頭間距25mm ±1mm（升級款±0.01mm）

• 夾具自身損耗角正切≤4×10??@1MHz

工作條件

• 環境溫度：0℃ ~ +40℃

• 相對濕度：< 80%

• 電源：220V±22V，50Hz±2.5Hz

• 消耗功率：約25W

• 凈重：約7kg

• 外形尺寸：380×132×280mm（長×寬×高）

產品配置

• 測試主機 ×1

• 測試電感套裝 ×1套

• 夾具（平板+圓筒測微電極）×1套

• 液體電極（選配，用于GB/T 5654-2007液體測試）

• 數顯微測量裝置（選配）

五、GDAT-A操作流程拆解（固體/液體對照）

5.1 固體介電常數ε測試步驟（簡述）

1. 平板電容兩極調到相接，讀刻度D0

2. 夾入樣品，調至剛好夾住，讀D1，厚度D2 = D1 ? D0

3. 選電感、選通道、自動搜頻至諧振Q最大，鎖定

4. 取出樣品但不調頻率，調平板電容使回路再諧振，讀D3，D4 = D3 ? D0

5. ε = D2 / D4

5.2 固體tanδ測試步驟（簡述）

1. 夾樣品→諧振→記錄C1

2. 取樣品→平板電容回原間距→諧振→記錄C2

3. 再夾樣品，圓筒電容置10mm，諧振讀Q

4. 順時針調圓筒電容至Q減半，記刻度；逆時針調圓筒電容至Q減半，記刻度；差值M1

5. 取樣品，平板回原間距，圓筒再置10mm，同樣操作得M2

6. tanδ = K × (M1 ? M2) / [2 × (C1 ? C2)]，K≈0.5pF/mm

5.3 液體測試（GB/T 5654-2007場景）適配要點

• 油杯提前用石油醚/無水乙醇清洗、烘干，裝入待測油樣，靜置消泡

• 油杯接入GDAT-A平板電容位，測試方法同"固體ε + tanδ"邏輯，但電極常數由油杯幾何尺寸標定，需在軟件/手冊里代入電極系數

• 5654要求工頻50Hz為主，GDAT-A最低10kHz，工頻需另配工頻介損電橋或說明"寬頻研究型"定位；若用戶嚴格卡5654合規，建議補充一句"工頻點可用外置耦合方式或選配工頻模塊"——GDAT-A主戰場在高頻寬頻研究+多材料通用，5654液體合規檢測靠液體電極擴展，工頻點屬于延伸能力

?? 實操提示：液體tanδ對溫度極敏感，5654要求報告測試溫度（常用20℃、90℃），GDAT-A本身不帶油杯溫控，需外置恒溫槽把油杯整體控溫后再上機。

六、GDAT-A的典型應用場景

6.1 科研院所 / 高校材料系

• 無機非金屬新材料（電瓷、氧化鋁、氮化鋁、微波介質陶瓷）ε/tanδ頻率譜

• 復合材料（環氧樹脂+填料、PI薄膜、LCP）介電弛豫研究

• 研究生論文數據：頻率掃點10k~100M，自動搜諧振比手動Q表快一個數量級

6.2 電力設備與絕緣油檢測

• 變壓器油、互感器油、開關油的寬頻介電篩查（配合液體電極）

• 油紙絕緣老化實驗中，固體紙板ε/tanδ + 油tanδ聯合監測

• 合成酯絕緣油、植物油絕緣劑的研發端介電表征

6.3 電子元器件與新材料企業

• 電容器介質薄膜（PP、PET、PPS）來料檢驗

• 高頻PCB基材（PTFE、碳氫樹脂）Dk/Df對標

• 導電膠、導熱絕緣墊片、云母帶的 QC 抽檢

6.4 質檢院 / 第三方實驗室

• 擴項"GB/T 1409 固體介電 + GB/T 5654 液體介電"兩臺合一，節省臺面

• Q值、L、C常規計量校準（配合標準件）

七、GDAT-A使用維護與常見問題

7.1 機械維護（測微電極是精密件）

• 平板電容二極片平行度 ≤0.02mm，磕碰后需返校

• 圓筒電容軸同心度 ≤0.1mm

• 測微桿分辨率0.01mm（升級款0.001mm），用精密電容計每1mm校一點，0~20mm線性要符合0.33pF/mm±0.05pF

7.2 電氣使用注意

• 諧振狀態不要長時間停留（電源過熱）

• 低Q區（如0.1μH @20MHz，Q只有40）建議手動搜頻+精細調

• 不同電感適用頻段參考（手冊內附表）：

  • 25mH → 100kHz，建議手動

  • 5mH / 1mH / 250μH / 50μH → 自動搜頻友好

  • 0.1μH → 20MHz，Q偏低，手動

7.3 常見FAQ（SEO長尾堆砌段）

Q1：GDAT-A能直接出GB/T 5654-2007報告嗎？

本體是高頻Q表架構，工頻50Hz不在DDS主覆蓋（最低10kHz），若嚴格卡5654工頻合規，需說明"5654液體擴展+寬頻研究"定位，工頻點建議外接工頻電橋或用BQS-37A（工頻介電常數儀）互補。

Q2：液體電極要不要單獨買？

標配是固體平板+圓筒，液體油杯屬選配，下單時注明"配GB/T 5654液體電極+恒溫夾套"。

Q3：Q值自動鎖定不準怎么辦？

先檢查電感是否匹配當前頻段（參考6.2電感表），低頻大電感建議切手動搜頻。

Q4：測微電極卡滯？

不要自行拆，送到原廠或授權點用千分尺校準臺復檢平行度+同心度。

Q5：GDAT-A和工頻介損電橋怎么選？

工頻電橋（如BQS-37A）專攻50Hz/60Hz固體+液體5654合規；GDAT-A主攻高頻寬頻材料研究+多參數（Q/L/C/ε/tanδ）一體，兩者互補不沖突。

八、選型橫向參照

同系列電性能檢測儀器里，和GDAT-A容易混淆的幾款：

如果用戶既要5654液體工頻合規又要材料高頻研究，最優組合是 BQS-37A（工頻固體/液體）+ GDAT-A（高頻寬頻）；如果預算一臺先上、側重研發寬頻，GDAT-A單機+液體電極是性價比路徑。

九、全文總結

GB/T5654-2007液體介電常數介質損耗測試儀GDAT-A的本質，是一臺以高頻諧振Q表為底盤、向上包住固體/液體ε與tanδ、向下覆蓋L/C/Q計量的寬頻材料表征平臺。它在液體測試場景通過"主機+液體電極+外置恒溫"三件套切入5654，在固體場景原生對標1409，在科研端憑10k~160MHz掃頻 + 自動搜諧振 + Q量程自換把傳統Q表的人工成本砍掉大半。

對檢測機構而言，它是擴項"固體介電+液體介電+Q/L/C計量"三合一的集約選擇；對材料研發而言，它是看介電弛豫、填料配方、頻率依賴性的高頻工作臺。寫進百度收錄頁面時，建議把"GB/T 5654-2007 液體介電常數""GDAT-A 高頻Q表""介質損耗測試儀 液體絕緣油"三組長尾詞自然分布在H2/H3與正文前300字內，收錄效果會比純參數表好很多。
