在電工絕緣材料研發、電力設備預防性試驗、變壓器油紙絕緣老化評估、以及覆銅板/陶瓷/橡膠/薄膜等新材料質控場景中，相對介電常數ε（電容率）與介質損耗因數tanδ是兩個決定材料能否上線的核心參數。工頻50Hz下，一項tanδ超標往往意味著絕緣內部已經出現受潮、老化、碳化或極性雜質富集——對變壓器、互感器、套管、避雷器這類高壓設備而言，這就是故障的前兆。

國家標準GB/T 1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》修改采用IEC 60250:1969，覆蓋15Hz~300MHz頻率范圍，適用固體、液體、易熔材料三類樣品，是國內絕緣材料介電表征的主標尺。

一、GB/T 1409-2006標準與介電測試的核心邏輯

1.1 標準適用范圍與頻率分層

GB/T 1409-2006的前身是1988版，2006版主要做了三件事：

• 頻率上限拉到300MHz（米波波長范圍），覆蓋工頻/音頻/高頻三段，適配現代電子通信技術里絕緣材料在高頻場景的性能評估需求

• 樣品類型明確為固體、液體、易熔材料三類，氣體未納入但可參照執行

• 引用IEC 60247:1978作為液體介質測試的配套（即GB/T 5654-2007的母標準）

頻率分層對應的典型場景：

• 工頻50/60Hz：電力設備主工況，變壓器、互感器、套管、避雷器的出廠與預防性試驗卡的就是這段

• 音頻20Hz~20kHz：音響線纜、繼電器絕緣、部分電機繞組絕緣的評價區間

• 高頻100kHz~300MHz：覆銅板（PCB基材）、射頻電容器薄膜、5G天線罩材料、汽車毫米波雷達前蓋塑料（PBT/PC/PPS等）的介電表征

1.2 ε與tanδ分別說明什么

• 相對電容率ε?（介電常數）：反映材料在電場里"存電荷"的能力。ε越大，極化越強，做電容器介質時能提容量，但做高頻傳輸線時ε太大會拖慢信號速度、增加串擾

• 介質損耗因數tanδ：反映交變電場下材料把電能轉成熱的本事。tanδ越小，絕緣越好、發熱越低；tanδ隨頻率、溫度、濕度、電場強度變化，所以1409強調這幾個條件必須報告

對新材料研發（覆銅板、LCP、PTFE、陶瓷基板、硅橡膠）來說，ε和tanδ的頻率譜、溫度譜就是配方調整的"導航儀"。

二、BQS-13的測試原理：變頻抗干擾高壓電橋怎么干活

2.1 傳統QS1電橋的痛點

老一代高壓實驗室標配的是QS1西林電橋，手動調節平衡、怕工頻干擾、現場強電磁場下要反復移相倒相、還得配笨重的外置高壓發生器和標準電容箱。電壓等級一上110kV、220kV、特高壓換流變，現場50Hz諧波+空間電磁耦合能把QS1逼到"橋永遠平不了"。

2.2 BQS-13的架構升級

BQS-13本質上是一臺自動抗干擾精密介損電橋，突破點在四塊：

① 變頻電源替代定頻

儀器內部DDS/SPWM逆變出40~70Hz范圍內可調的正弦高壓（常用45Hz/55Hz雙點），故意避開50Hz工頻主能量集中帶，從源頭讓"測試信號"和"干擾信號"頻率錯開。

② FFT數字濾波提取真值

采樣回路同時采到"測試頻率響應"+"50Hz及諧波干擾"的混合信號，DSP做快速傅里葉變換，在頻域里把45Hz（或55Hz）那個 bin 單獨拎出來算幅值+相位，再用雙頻測量結果換算回50Hz工頻等效值。最大抗干擾輸入電流5A——意味著即使干擾強度達到測試信號的兩倍，橋還能鎖得住。

③ 一體化集成

8U標準機箱里塞進了：變頻高壓電源（最高10kV輸出，分辨率1V）、SF6高穩定度標準電容器（自身tanδ趨近0，做相位基準）、取樣電阻+前置放大+高速ADC、單片機運算核心。過去要三臺設備拼的活，現在一箱搞定，接線誤差和系統誤差都壓下來。

④ Cx、tgδ、ε直顯

不用像QS1那樣讀游標、算平衡、手推公式。BQS-13通過標準回路（Cn）與被試回路（Cx）的電流幅值+相位差矢量運算，直接屏顯三個數：電容量Cx、介質損耗因數tgδ、相對介電常數ε。配合三電極測試系統時，ε準確度可達讀數的0.5%，對橡膠配方、覆銅板、陶瓷片這類研發質控意義重大。

2.3 內施高壓 vs 外施高壓

這是BQS-13容易被忽略的一個賣點：

• 內施高壓：機內10kV直接出，適合常規試品（3pF~60000pF@10kV；60pF~1μF@0.5kV）

• 外施高壓：接外部更高等級升壓器，量程擴到3pF~1.5μF@10kV、60pF~30μF@0.5kV

• 外接量程擴展器：這是BQS-13獨有的延伸能力——能測"幾千安培下高壓電器的介損值"，比如大電流互感器、電抗器、特高壓套管，普通介損儀接不上，BQS-13通過擴展器把主橋體電容比從常規再拉幾檔

三、BQS-13性能參數清單

以下參數依據BQS-13技術文件整理，逐項列出：

測量對象與顯示

• Cx、tgδ、ε直接顯示

• 符合標準：GB/T 5654、GB/T 1409、GB/T 1693

準確度

• Cx：±（讀數×0.5% + 0.5pF）

• tgδ：±（讀數×0.5% + 0.00005）

• ε：±0.5%（配合三電極測試系統時）

分辨率

• tgδ：0.000001

• Cx：最高0.001pF，4位有效數字

抗干擾指標

• 變頻抗干擾范圍：40~70Hz

• 最大抗干擾輸入電流：5A

高壓輸出

• 內置最高10kV測試電壓輸出，可調，分辨率1V

電容量范圍

• 內施高壓：3pF ~ 60000pF / 10kV；60pF ~ 1μF / 0.5kV

• 外施高壓：3pF ~ 1.5μF / 10kV；60pF ~ 30μF / 0.5kV

• 外接量程擴展器時可測試幾千安培下高壓電器的介損值

計算機接口

• 標準RS232接口

外形與重量

• 8U標準機箱

• 儀器重量：25kg

四、BQS-13操作邏輯拆解

4.1 正接法、反接法、CVT自激法

• 正接法：試品兩端都不接地，標準電容和試品串接，高壓加在串聯頂端，低壓側進測量回路。適合實驗室絕緣材料的樣品測試（覆銅板、陶瓷片、橡膠片、薄膜）

• 反接法：試品一端接地（如變壓器套管末屏接地、電纜外皮接地），橋體"浮地"工作。適合現場電力設備不拆線測試

• CVT自激法：專測電容式電壓互感器（CVT）的C1、C2主電容，一次接線同時出Cx和tgδ

4.2 內施/外施切換場景

• 內施10kV：覆銅板小樣、橡膠片、陶瓷片、小容量電容器、絕緣漆膜——絕大多數實驗室場景

• 外施+量程擴展器：特高壓換流變套管、大電流互感器、并聯電抗器、GIS盆式絕緣子——這些試品電容量大或工作電流大，內施10kV頂不住，得外擴

4.3 變頻點的選擇邏輯

BQS-13在40~70Hz里可自動或手動挑點。常用策略：

• 45Hz + 55Hz雙點測量：各測一遍后用算法折算回50Hz等效值，能壓制非線性干擾（比如鐵芯磁飽和帶來的波形畸變）

• 現場干擾特別強時：手動挪到47.5Hz/52.5Hz甚至更偏，避開某個特定諧波源

五、BQS-13典型應用場景（分行業展開）

5.1 電力設備預防性試驗（變壓器、互感器、套管、避雷器、電容器）

這是BQS-13的主戰場。發電站、變電站的例行檢修里，介損tgδ是"絕緣健康體檢"的核心項：

• 變壓器：繞組對地、繞組間、套管的Cx和tgδ，能反映油紙絕緣是否受潮、油是否劣化、紙板是否老化。新出廠變壓器tgδ一般要求≤0.5%（500kV及以上更嚴），運行中出現趨勢性抬升就要警惕

• 電流互感器CT/電壓互感器PT：串級式CT的末屏介損、GIS里獨立CT的一次對二次介損，BQS-13反接法可以不拆母線直接測

• 套管：油紙電容式套管是變壓器故障高發件，tgδ隨溫度升高呈指數抬升，BQS-13配合溫升箱能做溫度譜

• 避雷器（MOA）：雖然MOA核心是閥片，但底座絕緣、均壓環對地的雜散電容與損耗也要篩

• 并聯電容器組：電力電容器的固體介質薄膜（PP/PE）+浸漬液的復合tanδ，出廠必測

?? 現場貼士：變電站里50Hz磁場+諧波很重，BQS-13的5A抗干擾能力意味著多數場景不用另搭屏蔽棚，接好線變頻一測就能出數。

5.2 絕緣油與油紙復合體系（銜接GB/T 5654-2007）

BQS-13符合5654，配合三電極油杯+恒溫夾套可測變壓器油、互感器油、合成酯的tanδ和ε：

• 新油驗收：tanδ≤0.005（90℃）是常見門檻

• 運行中油跟蹤：tgδ隨老化產物（有機酸、過氧化物、碳粒）累積而爬升，比擊穿電壓更早發現隱患

• 油紙復合：變壓器老化研究里，單獨測油+單獨測紙板+復合模型，BQS-13一臺覆蓋（油用液體電極、紙板用平板電極或三電極池）

5.3 覆銅板與PCB基材（FR-4、PTFE、碳氫、LCP、陶瓷填料）

覆銅板廠來料+出貨檢驗卡的就是ε（Dk）和tanδ（Df）：

• 工頻/音頻段：反映樹脂基體極化和填料界面的弛豫，影響電源層的損耗

• 高頻段（雖BQS-13主打工頻變頻，但10kHz以上可延伸，若要MHz~GHz得換GDAT-A或諧振腔）——覆銅板廠一般用BQS-13做工頻合規+QC，研發端高頻譜另配

• 典型限值：FR-4在1MHz下tanδ約0.02，PTFE可壓到0.0005以下，LCP在10GHz下tanδ<0.004——BQS-13給的是"基線數據"，高頻點給材料研發指方向

5.4 陶瓷介質與基板（MLCC、Al?O?、AlN、微波介質陶瓷）

電子陶瓷廠、研究院所：

• MLCC流延膜、生坯片的ε和tanδ決定最終電容器的溫度特性和損耗

• 微波介質陶瓷（5G/6G基站濾波器）的ε和Qf值是配方核心，BQS-13工頻點做來料初篩，高頻諧振法做研發深挖

• 氮化鋁AlN、氧化鋁Al?O?基板的tanδ影響功率模塊的散熱+介電損耗耦合，陶瓷片薄（0.3~1mm）、面積大（Φ50~100mm），BQS-13三電極+微小Cx分辨率（0.001pF）能吃下

5.5 橡膠與彈性體絕緣材料（硅橡膠、EPDM、乙丙橡膠）

電纜附件、避雷器密封、復合絕緣子傘裙：

• 硅橡膠配方里白炭黑填料比例、增塑劑殘留、硫化程度都會影響tanδ

• 戶外復合絕緣子運行幾年后，傘裙老化發脆，tanδ會上漂，BQS-13可做抽樣跟蹤

• 橡膠片試樣Φ100mm圓片、厚2~4mm，三電極池裝樣后Cx約幾十pF，BQS-13內施10kV輕松覆蓋

5.6 新能源與電動汽車場景

• 車載OBC、DC-DC變壓器的絕緣介質（漆包線 enamel + 浸漬樹脂）工頻tanδ

• 動力電池模組的隔熱墊、絕緣層（云母板、硅膠墊）ε和tanδ

• 800V平臺SiC電驅里的高壓總線電容、EMI濾波電容的固體介質損耗

• 毫米波雷達罩（77GHz）塑料選材雖高頻歸GDAT-A，但工頻耐壓+基線tanδ仍用BQS-13把關

5.7 質檢院與第三方實驗室擴項

• 擴"GB/T 1409固體介電"+ "GB/T 5654液體介電"+ "GB/T 1693硫化橡膠介電"三項，BQS-13+液體電極+三電極池基本齊活

• RS232接口可接上位機做數據追溯，符合CNAS對"儀器-軟件-記錄"鏈路的要求

• 8U機箱+25kg，比老QS1+外置升壓器那套省臺面

六、BQS-13使用維護與常見問題

6.1 高壓安全

BQS-13內施最高10kV，外施可更高，屬高壓測試設備：

• 開機前確認接地樁可靠接地（接地電阻<4Ω）

• 換試品必須先放電，電容類試品（尤其液體油杯、大電容套管）斷電后殘余電荷高，要經放電棒接地

• 反接法工作時橋體浮地，外殼不帶電但也不能隨意觸碰測量回路裸露端

• 10kV輸出端勿空載長時間運行

6.2 抗干擾失效排查

若現場測出來tgδ跳數、復現性差，按這個順序查：

1. 接線：高壓線、測量線、接地線是否用的原廠屏蔽纜，有無破皮靠近干擾源

2. 接地：地線是不是真的單點接地，有沒有和現場其他設備共地形成地環

3. 變頻點：50Hz諧波特別重時，手動把45/55挪到47.5/52.5試試

4. 試品本身：大電容+長電纜場景下，引線電感會引入附加相移，BQS-13支持引線補償（部分配置），要做空線校準

5. 外施模式：外升壓器容量夠不夠，波形畸變大會拖累tgδ準確度

6.3 量程擴展器用法

測幾千安培級高壓電器（如特高壓CT、并聯電抗器）時：

• 主橋體電容比有限，必須外接量程擴展器（QS30類原理）把電容比從1000:1擴到10?:1

• 擴展器配外接電流互感器，試品工作電流幾千安時，橋臂電流仍可壓到毫安級安全測量

• 這一步接線復雜，建議首次由廠家或資深試驗員帶，之后可固化接線圖

6.4 常見FAQ

Q1：BQS-13能直接出GB/T 1409-2006合規報告嗎？

能。1409本身是個"推薦方法"標準，不強制指定儀器架構，BQS-13的電橋法+變頻+直顯完全覆蓋1409的工頻/音頻段要求，配三電極系統后ε準確度0.5%、tgδ±(0.5%+0.00005)，滿足絕大部分固/液體材料的1409合規檢測。

Q2：BQS-13和GDAT-A怎么分工？

BQS-13走"工頻/變頻高壓電橋"路線，主打10kV以內電力設備+絕緣材料工頻ε/tgδ直顯，對標1409/5654/1693；GDAT-A走"高頻諧振Q表"路線，10kHz~160MHz寬頻，主打材料高頻譜+L/C/Q多參數。工頻合規+現場電力設備選BQS-13，材料寬頻研發選GDAT-A，兩套一起配是絕緣材料實驗室的完整方案。

Q3：液體介質要另配什么？

BQS-13主機出的是Cx/tgδ/ε，液體要另配三電極油杯+恒溫夾套，走GB/T 5654-2007流程。油杯清洗（石油醚→無水乙醇→烘干→注油→消泡）是數據復現的關鍵，不能省。

Q4：10kV內施夠不夠？要不要上外施？

常規實驗室樣品（覆銅板、陶瓷片、橡膠片、小油杯、低壓電容器）10kV內施綽綽有余；特高壓套管、大電流互感器、GIS盆子、長電纜這些，電容量大或工作電壓遠超10kV，得上外施+量程擴展器。

Q5：RS232數據能對接LIMS嗎？

標準RS232協議，可配串口服務器轉TCP，或廠家提供上位機軟件直錄。CNAS實驗室建議每次測試存原始數據+時間戳+操作者，BQS-13的RS232出口就是干這個的。

七、同系列橫向參照

把BQS-13放回"介電/絕緣檢測"這條產品線里看位置更清楚：

• BQS-13：工頻/變頻高壓電橋，10kV，Cx/tgδ/ε直顯，對標GB/T 1409、5654、1693，電力設備現場+絕緣材料工頻檢測主選

• GDAT-A（上篇）：高頻諧振Q表，10kHz~160MHz，ε/tanδ/Q/L/C多參數，對標GB/T 1409寬頻段+材料高頻研發

• BDJC：電壓擊穿試驗儀，10~150kV，測電氣強度（kV/mm），跟介損是絕緣表征的"另一維"——一個看"損耗"，一個看"耐多高電壓才擊穿"

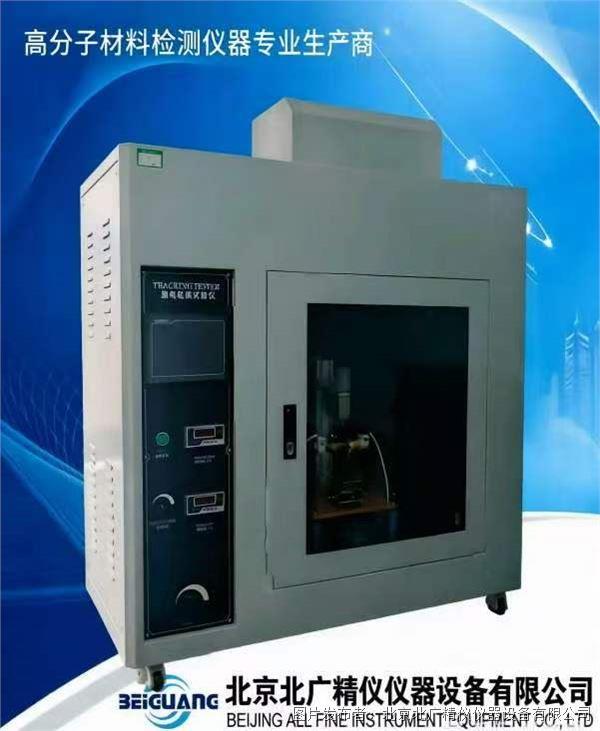

• BLD-600V/6000V：漏電起痕CTI/PTI與高壓起痕，看固體材料在臟污+濕環境下的耐電弧爬電能力

如果用戶實驗室既要"工頻1409/5654合規"又要"材料高頻研發"，最優解是 BQS-13 + GDAT-A 雙機；如果只卡電力設備預防性試驗+絕緣油驗收，單機BQS-13配液體電極就夠了；如果要補齊"擊穿強度"那一塊，再疊一臺BDJC。

八、全文總結

GB/T 1409-2006全自動介電常數介損測試儀BQS-13的本質，是一臺把傳統QS1西林電橋"變頻化+數字化+一體化"的自動高壓介損電橋——變頻電源（40~70Hz）+ FFT數字濾波把5A級工頻干擾壓住，10kV內施高壓+SF6標準電容+Cx/tgδ/ε直顯把操作門檻砍掉，8U機箱+25kg把臺面省出來，外施+量程擴展器把特高壓大電流試品也接得住。

它在電力設備預防性試驗場景是工頻介損的主力機，在絕緣材料實驗室（覆銅板、陶瓷、橡膠、薄膜、絕緣油）是GB/T 1409-2006和GB/T 5654-2007合規的落地工具，在第三方質檢院是擴項"固/液介電+介損"的高性價比單機方案。
