一、產品概述

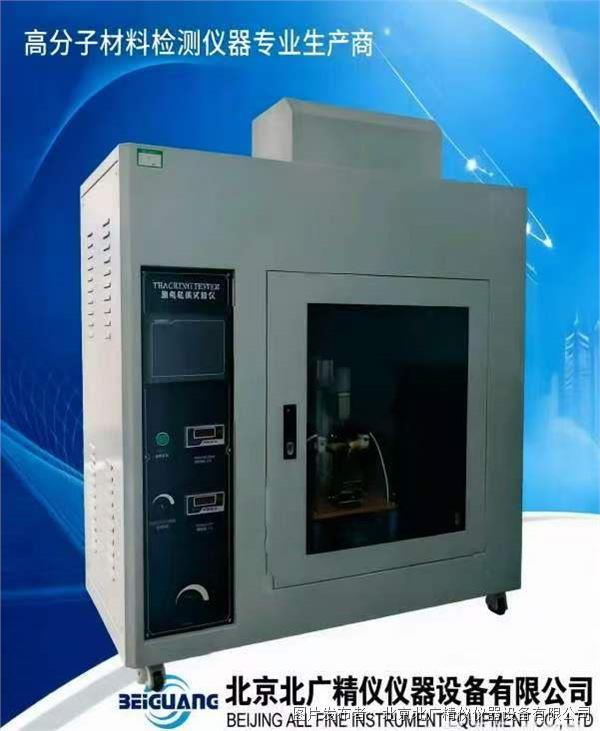

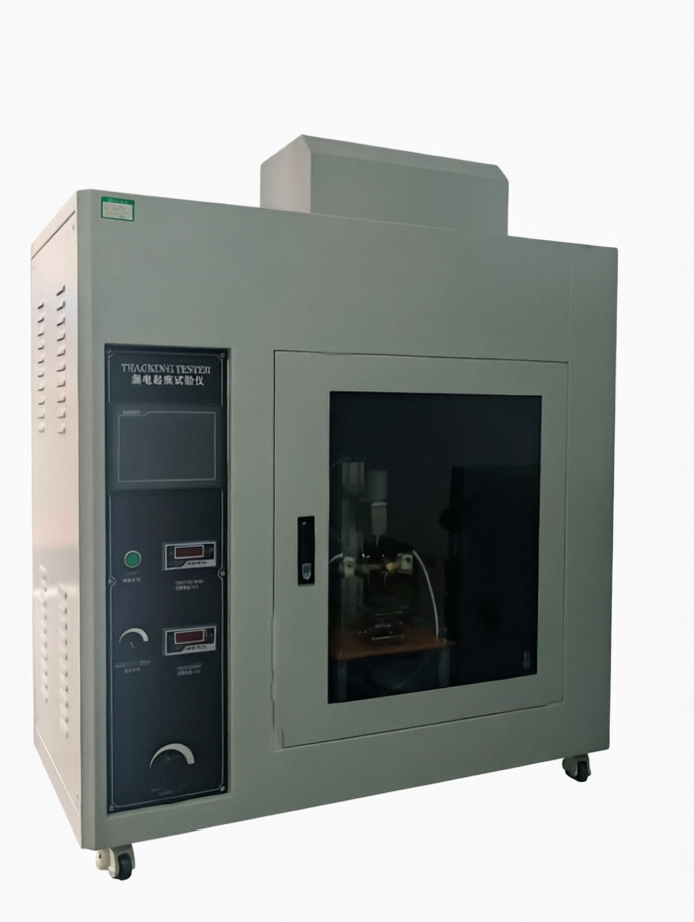

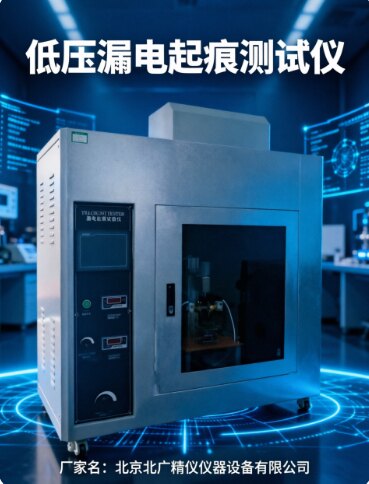

橡塑塑料單工位漏電起痕檢測儀BLD-600V是由北京北廣精儀儀器設備有限公司依據IEC 60112:2003及GB/T 4207等國內外標準自主設計制造的一款專用于固體絕緣材料在潮濕環境下相比漏電起痕指數（CTI）與耐漏電起痕指數（PTI）測定的高精度檢測儀器。該設備廣泛適用于橡塑、電工電子、汽車零部件、新能源、家用電器、低壓電器、接線端子、繼電器外殼、開關面板、復合材料等行業的材料研發、質量管控與第三方檢測機構實驗室使用。

漏電起痕（Tracking）是指固體絕緣材料的表面在電場與水溶液（通常為氯化銨污染液）共同作用下，因局部放電、碳化通道逐步形成并延伸，最終導致表面導電通路形成、絕緣失效甚至起火燃燒的現象。對于長期工作在潮濕、鹽霧、凝露或受污染的戶外與戶內環境的橡塑類絕緣材料而言，漏電起痕性能是衡量其長期運行可靠性的關鍵指標之一。BLD-600V正是基于這一檢測需求，將精密機械、電氣控制、觸摸屏人機交互、液滴供給系統、安全保護電路有機整合而成的一套標準化、可重復、操作便捷的單工位檢測裝置。

二、標準符合性

本產品在研發與制造過程中嚴格對標以下國際與國內標準，確保測試結果具備權威性與可比性：

IEC 60112:2003《Method for the determination of the proof and the comparative tracking indices of solid insulating materials》（固體絕緣材料相比漏電起痕指數和耐漏電起痕指數的測定方法）

GB/T 4207《固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定方法》（等同采用IEC 60112）

UL 746A《Polymeric Materials – Short Term Property Evaluations》

ASTM D 3638-92《Standard Test Method for Comparative Tracking Index of Electrical Insulating Materials in a Wet Environment》

DIN 53480 等相關德標體系

通過完全覆蓋上述標準的試驗條件定義，BLD-600V能夠滿足國內外客戶在材料CTI/PTI認證、出口產品合規驗證、新材料研發對比等多樣化場景下的測試需求。

三、工作原理簡述

漏電起痕試驗的本質是：在試樣表面按標準規定放置兩個鉑金電極，電極間施加設定電壓（通常為100V～600V可調），同時在兩電極間的V形槽（或平整表面）上按規定時間間隔（一般30秒±5秒）滴落一定體積的0.1%氯化銨（NH?Cl）污染液。污染液在電場作用下產生電化學腐蝕與局部電弧放電，使材料表面逐漸碳化形成導電通路。當電流超過設定閾值（本機設定為0.5A）且維持2秒時，繼電器動作切斷高壓，記錄此時的電壓值與滴數，即可評定材料的CTI或PTI等級。

BLD-600V整機圍繞這一原理構建，由高壓供電與調壓單元、電極加載與定位機構、液滴供給與計量系統、判斷與保護回路、觸摸屏控制系統、試驗箱體與安全聯鎖等部分組成。

四、核心技術指標詳解

4.1 電極系統

電極尺寸：5mm±0.1mm（寬）× 2mm±0.1mm（厚），電極一端邊緣切成30°斜角，以保證與試樣表面形成規范的接觸與放電區域。

電極材料：銅基體+鉑金頭部，鉑金段長度≥12mm，純度≥99.0%。鉑金具有優異的耐電化學腐蝕性能，避免在長時間污染液滴落與放電過程中電極自身被侵蝕而改變電極間隙與形狀，從而保證測試一致性。

電極間距：4.0mm±0.1mm，由精密定位機構保證兩電極平行且間距穩定。

電極對試樣作用力：1.0N±0.05N，通過配重或彈簧機構實現，保證接觸壓力標準化，避免因壓力過大壓入軟質橡塑材料或壓力過小導致接觸不良。

4.2 試樣要求與裝夾

試樣尺寸：≥15mm×15mm，厚度≥3mm。若材料厚度不足3mm，可按標準疊加粘接，但需在報告中注明。

試樣裝夾采用單工位設計，夾具適配不同厚度試樣，并保證試樣水平放置、表面清潔無劃痕。

4.3 高壓供電系統

施加電壓范圍：0～600V（AC，48～60Hz）連續可調，覆蓋IEC 60112規定的100V、125V、150V、175V、200V、225V、250V、275V、300V、325V、350V、375V、400V、425V、450V、475V、500V、525V、550V、575V、600V等標準試驗電壓等級。

短路電流特性：當短路電流在1.0A±0.1A時，電壓下降不超過10%，保證在起痕發生時高壓源仍能維持足夠的驅動能力。

高壓回路配置漏電保護與緊急切斷，確保操作人員安全。

4.4 判斷回路與不合格判定

當試驗過程中因起痕導致短路電流大于0.5A且維持2秒時，繼電器動作自動切斷高壓，觸摸屏提示"試品不合格"并記錄該滴數與電壓值。

這一判斷邏輯完全符合IEC 60112對"失效"的定義：即50滴內發生一次或以上起痕導通即判為該電壓下不合格。

4.5 滴液系統

滴液間隔：30秒±5秒，由觸摸屏設定，計時精度高。

滴液針頭到樣品表面高度：30～40mm可調，保證液滴自由落下而不飛濺。

液滴體積：單滴(20?3?)mm3（即約20～50mm3），重量法校準：50滴總重在0.997～1.147g之間，20滴在0.380～0.480g之間。

針頭外徑：0.9～1.1mm，選用醫用級或不銹鋼精密針頭。

滴液控制：采用電磁閥控制液路通斷，配合蠕動泵供液，保證每滴體積重復性好。

試驗前需通過"手動排液"功能排空滴液管內空氣，避免氣泡導致滴體體積偏差。

4.6 箱體結構

箱體內部容積：0.5m3（可選0.75m3或1m3），黑色背景內壁便于觀察起弧與碳化痕跡。

外部尺寸：寬1170mm × 深630mm × 高1330mm，適合常規實驗室擺放。

箱體材料：優質鋼板噴涂（可選不銹鋼箱體用于腐蝕性環境）。

排氣孔：φ100mm，可外接通風櫥，將試驗產生的微量煙霧與氣體排出。

觀察窗：配備鋼化玻璃觀察窗，操作員可在不打開箱門的情況下觀察試驗過程。

4.7 電源要求

工作電源：AC 220V，10A，50Hz。

整機接地良好，高壓部分與低壓控制部分隔離布線。

五、觸摸屏控制系統詳述

BLD-600V采用人性化觸摸屏人機界面，將傳統漏電起痕試驗的分散操作整合為可視化流程，降低操作門檻、減少人為誤差。以下對主要界面與功能逐一說明。

5.1 主界面功能鍵

總電源啟動——試驗總電源開關，按下后整機低壓控制上電，觸摸屏點亮。

蠕動泵電源——滴液蠕動泵獨立電源，滴液前必須先開啟。

直流試驗DC——進入直流試驗界面（部分材料需做DC條件下的對比試驗時可擴展使用）。

交流試驗AC——進入交流試驗主界面，是IEC 60112標準常規測試入口。

用戶登錄——進入用戶登錄界面，可分權限管理（操作員/工程師/管理員）。

用戶管理——進入用戶管理界面，可新增/刪除用戶、修改密碼、分配權限。

5.2 交流試驗運行界面

開始試驗——點擊后高壓按設定值輸出、蠕動泵按設定間隔滴液、計時器啟動，全流程自動運行。

結束試驗——中途終止試驗或試驗完成后點擊，切斷高壓、停泵。

高壓原點——高壓原點指示燈，指示高壓輸出狀態。

報警畫面——點擊進入報警界面，查看歷史報警記錄（如過流、門開、液盡等）。

泵運行——點擊啟動/停止滴液蠕動泵，通常與"開始試驗"聯動。

時間清零——點擊將試驗計時與滴數計數清零，便于新一輪試驗。

參數設置——點擊進入參數設置界面，可設定污染液流速、報警延時、試驗時間等。

當前流量——顯示試驗實時液滴流速（滴/分或 ml/min 折算值）。

當前電壓——顯示試驗實時輸出電壓（V）。

手動排液——點擊先排空蠕動泵滴液管里的空氣，是保證滴體體積準確的關鍵步驟，操作口訣"先排后試"。

A/B/C/D/E電極短路——單工位機型主要用A，其余為擴展工位預留，點擊可模擬短路測試判斷回路是否正常。

報警電流——顯示設定的報警電流閾值（默認0.5A）。

實時電流——顯示試驗過程中流經試樣的實時電流（A），起痕前為μA～mA級漏電流，起痕瞬間跳升至A級。

5.3 參數設置界面

污染物流速——設置控制蠕動泵滴液管流速，單位為"秒/滴"或"滴/分"，對應30s±5s的標準要求。

報警延時——設置試驗電流報警延時時間，默認2s，與IEC 60112保持一致。

試驗時間——設置試驗總時間（若需做長時間耐力試驗時可設，CTI常規為50滴自動停或失效停）。

5.4 報警與復位

報警復位——若發生報警（如門開、過流、液盡），排除原因后點擊復位，系統恢復待機。

返回——點擊返回上一級界面，操作邏輯扁平，不易迷路。

六、主要配置與零部件溯源

北京北廣精儀在BLD-600V的制造中堅持"關鍵部件擇優配套、整機組裝自主可控"的原則，主要配置如下：

箱體：采用優質鋼板噴塑（可選全不銹鋼），結構穩固、耐腐蝕、外型整潔。

變壓器：定制升壓變壓器，輸出電壓平穩、紋波小。

調壓器：高精度自耦調壓模塊，0～600V連續細膩可調。

繼電器及底座：選用工業級繼電器，壽命長、觸點可靠。

漏電保護器：整機高壓回路配置漏電保護，保障人員與設備安全。

按鈕與低壓電器：全部采用工業通用規格，維護替換方便。

計時器 / 計數器：高精度計時計數模塊，保證滴間隔與滴數統計無誤。

短路電流智能表：實時顯示回路電流，精度滿足標準判別需求。

溫控器：用于箱內環境濕度/溫度輔助監控（選配恒濕恒溫室時可聯動）。

導線：耐高溫、耐電壓專用試驗導線。

無線控制器：可選配無線遙控終端，操作人員在安全距離外啟停試驗。

電磁閥：精密液體電磁閥，響應快、無滴漏。

注：以上配套選型北京北廣精儀可根據供應鏈情況在同等級品牌間優化，但不降低技術規格。

七、CTI與PTI試驗方法簡述（結合本機操作）

7.1 相比漏電起痕指數（CTI）測定

CTI定義為：材料在100滴污染液下能承受的最高電壓值（V），按IEC 60112步進法測定。

本機操作流程：

制備至少兩組試樣，表面清潔干燥。

配制0.1% NH?Cl溶液（電阻率約3.95Ω·m±5%），倒入儲液瓶。

開機→觸摸屏登錄→進入"交流試驗AC"→參數設置：滴間隔30s、報警延時2s。

裝夾試樣→調整電極間距4.0mm→施力1.0N→降下電極。

手動排液→確認針頭高度30～40mm。

設定起始電壓（通常從300V或按預估CTI選）。

點擊"開始試驗"：

若50滴內未失效→該電壓下通過，升25V繼續測另一試樣；

若50滴內失效→該電壓下不通過，降25V測另一試樣；

直至找到"50滴通過的最高電壓"與"50滴不通過的最低電壓"相差≤25V，則CTI取通過的那級電壓；若差距仍大，繼續縮步至≤25V為止。

記錄、導出報告。

7.2 耐漏電起痕指數（PTI）測定

PTI定義為：材料在規定電壓下承受50滴污染液而不發生失效的能力，通常用于驗證材料是否達到某一指定等級（如PTI 250、PTI 400等）。

操作：直接設定目標電壓（如250V）→裝樣→啟動→50滴內不起痕即通過PTI 250。

八、設備在橡塑材料行業的應用價值

8.1 低壓電器與家電行業

斷路器外殼、開關面板、插座、繼電器骨架、接線端子排等大量使用PA、PC、PBT、ABS、PPO、酚醛模塑料等絕緣材料。這些部件在廚房（高濕）、浴室、戶外配電箱中常年承受潮濕與污染，CTI值是選型的核心參數。BLD-600V可為家電企業的材料準入、供應商審核、新品開發提供數據支撐。

8.2 汽車與新能源汽車

汽車連接器、高壓線束護套、電控殼體、充電樁絕緣部件等工作環境復雜（洗車水、路面鹽、冷凝）。新能源車800V平臺對絕緣材料CTI要求普遍≥400甚至≥600，BLD-600V的0～600V全范圍覆蓋正好匹配這一測試需求。

8.3 電子電氣與通訊

PCB基板、繼電器底座、電表外殼、光伏接線盒、戶外通信設備等，長期戶外運行需驗證耐漏電性能。

8.4 科研院所與質檢機構

高校高分子材料系、電科院、質檢院、第三方CNAS實驗室可用BLD-600V開展新材料配方對比（如玻纖增強比例、阻燃劑種類對CTI的影響）、老化前后CTI變化等課題研究。

九、設備優勢總結

標準全覆蓋：IEC/GB/UL/ASTM/DIN多標準兼容，一臺設備應對國內外多體系認證。

單工位專精：結構緊湊、操作聚焦，比多工位機型更易維護、價格更友好，適合中小實驗室與產線QC。

鉑金電極合規：≥99.0%鉑金頭部，耐蝕不變形，長期測試數據重復性好。

觸摸屏智能化：參數化設置、實時電流/電壓/流量顯示、報警記錄可追溯，告別老式旋鈕+機械計時的粗放操作。

安全設計周全：漏電保護、高壓聯鎖、排氣接口、觀察窗一應俱全。

北京北廣精儀自主服務：研發+生產+售后一體，故障24小時響應，備件供應穩定。

十、安裝與環境要求

實驗室環境：溫度15～35℃，相對濕度45%～75%，無強電磁干擾、無腐蝕性氣體。

工作臺：承重≥150kg，臺面平整，四周留≥800mm操作空間。

供電：AC 220V/10A單相三線，接地阻抗≤4Ω。

排氣：建議箱體排氣孔通過φ100管道接至實驗室通風系統，排出微量試驗煙霧。

污染液：試驗用0.1% NH?Cl溶液需使用分析純試劑與去離子水配制，電阻率校準合格后方可使用。

十一、日常維護與校準

鉑金電極：每次試驗后用無水乙醇擦拭鉑金頭與斜面，去除碳化物；若斜面磨損影響30°角，需用油石重新研磨或更換。

電極間距：每月用游標卡尺校驗4.0mm±0.1mm。

滴液體積：每周用稱量法校準50滴重量是否在0.997～1.147g區間，若偏離需調節蠕動泵轉速或檢查針頭是否堵塞。

針頭高度：每次裝樣后目視+尺校，保證30～40mm。

高壓校準：每年送計量院或用標準高壓表自校0～600V示值誤差。

電磁閥：若發現滴液關不嚴（連滴），需清洗閥芯或更換。

十二、安全注意事項

? 高壓危險：試驗過程中電極與試樣間帶最高600V電壓，嚴禁在"開始試驗"狀態下開箱門或觸碰電極。

? 污染液：NH?Cl溶液弱導電，避免滴到皮膚或眼睛，試驗后廢液按實驗室無機鹽廢液處理。

? 起弧防護：起痕瞬間可能有微小電弧與異味，建議操作人員通過觀察窗監視、必要時戴護目鏡。

? 廢樣處理：碳化后的試樣可能仍帶電荷，取出前確認高壓已切斷。

十三、售后服務承諾（北京北廣精儀）

開箱驗收：產品保證開箱合格，購買后一周內（憑發票日期）發現嚴重質量問題，經北京北廣精儀技術部門確認后可提供免費更換。

保修期：出廠一年內實行免費保修（易損件如鉑金電極磨損、針頭、硅膠管等除外）；一年后實行有償服務，老客戶享優惠。

響應時效：產品出現故障時，請將故障現象及參數詳細記錄并反饋至北京北廣精儀服務部門，將在24小時內答復并確認后續服務進程。

技術支持：北京本地及周邊可上門調試培訓；外地客戶可通過遠程視頻指導+快遞備件方式解決多數問題。

定制化：箱體材質（碳鋼噴塑/全不銹鋼）、容積（0.5/0.75/1.0m3）、工位數量（單工位/多工位）、直流擴展等均可按客戶需求定制。

十四、北京北廣精儀公司簡介

北京北廣精儀儀器設備有限公司所售產品均為北廣精儀儀器設備有限公司自己研發生產，北廣精儀儀器設備有限公司是集研發、生產、銷售為一體的高新技術企業。

公司經營理念：

誠信待戶，顧客至上——全心全意為顧客考慮，讓客戶感受人性化的儀器設計。

檢測保質保量——檢測是責任，保質保量是對客戶的鄭重承諾。

技術創新——儲備開發人才，引進適用技術，采用先進設計理念，打造精良檢測儀器。

銷售聯系人：王春婷    熱線電話：18911397542
