在低壓電器、家用電器、新能源低壓配件、電子元器件、開關插座、工程塑料與特種硅橡膠制造全產業鏈中，絕緣材料的耐漏電起痕性能是決定產品電氣安全、長期使用可靠性、市場認證準入的核心指標。潮濕、粉塵、鹽霧、油污復合工況下，固體絕緣材料表面極易在工頻電壓與導電污染液協同作用下產生碳化導電通道，也就是漏電起痕，持續發展會造成回路短路、電弧起火、整機燒毀，引發觸電安全事故，因此國內市場全面推行 GB/T4207-2022 國家標準強制檢測，所有民用低壓電氣絕緣件必須出具 CTI 相比漏電起痕指數、PTI 耐漏電起痕指數檢測報告才可上市流通。

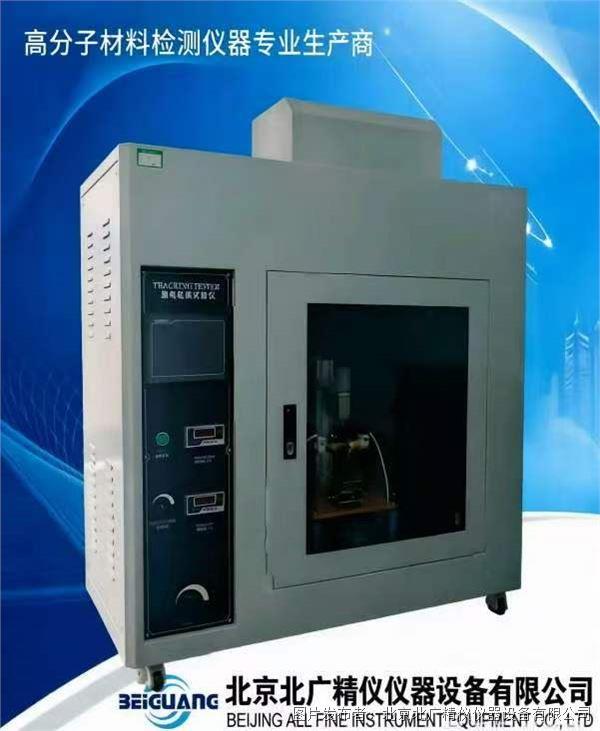

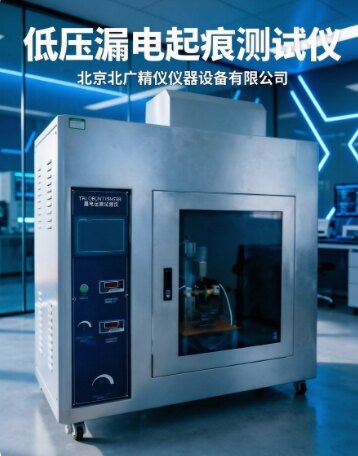

GB/T4207-2022漏電起痕指數CTI檢測儀BLD-600V是嚴格對標新版國標 GB/T4207-2022、等同匹配 IEC60112:2020 國際標準研發的專用低壓絕緣材料檢測設備，同時兼容 UL746A、ASTM D3638、DIN53480 多套海外材料檢測規范，專門針對 0 至 600V 低壓區間固體有機絕緣材料開發，完整復現標準規定電解液滴落、工頻加壓、電極施壓測試工況，精準測定材料 CTI、PTI 兩大核心性能指數。設備集成標準化鉑金電極模組、電磁閥精準滴液系統、短路電流自動保護回路、實時計數計時單元、封閉式阻燃排煙箱體、無線遠程操控模塊，解決傳統老式漏電起痕設備滴液量偏差大、電極壓力不可控、電流保護響應滯后、人工記錄數據誤差、廢氣無法集中排放等行業痛點。

一、漏電起痕基礎原理與 GB/T4207-2022 標準檢測核心價值

1.1 漏電起痕失效完整機理

漏電起痕僅發生在固體有機絕緣材料表面，無機陶瓷、玻璃類基材不會產生該類劣化現象，塑料、硅橡膠、環氧樹脂、玻纖層壓板、熱縮套管、聚氨酯等主流電氣絕緣件均存在漏電起痕風險，完整失效過程分為四個階段：第一階段導電水膜形成：空氣中水汽、鹽分、油煙粉塵附著絕緣件表面，形成一層連續導電液膜，接通工頻電壓后，兩極之間產生微弱泄漏電流；第二階段局部干區與鹽類結晶：泄漏電流持續發熱蒸發液膜水分，電極中間區域率先干燥，鹽分、導電雜質殘留在材料表面形成高阻結晶層，局部電場強度急劇放大；第三階段脈沖電弧放電：極高局部電場擊穿空氣產生微小間歇性電弧，電弧瞬時高溫達到數百攝氏度，持續裂解有機材料高分子鏈，析出黑色單質碳；第四階段碳化導電通道貫通：碳元素不斷堆積延伸，在兩電極之間形成連續導電碳化痕跡，回路電流瞬間飆升至安全閾值以上，觸發短路、起火、絕緣徹底失效。

普通室內家電、低壓開關常年處于廚房油煙、衛生間高濕環境，戶外照明、儲能低壓配件持續接觸雨水粉塵，若絕緣材料 CTI 指數偏低，短時間使用就會出現爬電碳化，大幅縮短產品使用壽命，存在持續性火災、觸電隱患，因此 GB/T4207-2022 將 CTI、PTI 指數作為絕緣材料強制分級指標。

1.2 GB/T4207-2022 標準核心定義解讀

1. PTI 耐漏電起痕指數：在標準電極、標準電解液、固定滴液間隔工況下，試樣連續承受 50 滴導電溶液不發生電弧、擊穿、過流失效的最大試驗電壓，多用于工廠來料抽檢、成品快速驗收，測試流程簡潔高效，適配產線批量質檢；

2. CTI 相比漏電起痕指數：材料長期耐電痕基準分級指標，為材料在該電壓下連續 100 滴電解液全部無失效的最高電壓，用于不同絕緣材料橫向性能對比、新材料配方研發定級，是 CCC、CE、UL 認證報告核心標注參數；

3. 失效判定硬性標準：試驗過程中回路短路電流持續達到 0.5A 并維持 2 秒、試樣產生持續性明火電弧、兩極間形成貫通碳化穿孔，滿足任意一條即判定該電壓下材料不合格，BLD-600V 設備內置硬件回路自動識別三類失效狀態，同步切斷高壓并聲光報警記錄數據。

1.3 BLD-600V CTI 檢測儀行業核心使用價值

1.3.1 原材料配方研發優化價值

塑料粒子、硅橡膠、改性絕緣復合材料生產企業，使用本設備開展梯度電壓對比測試，通過調整阻燃填料、抗電痕助劑、補強劑添加比例，對比不同配方 CTI、PTI 數值差異，快速篩選高耐漏電起痕最優原料配方，縮短新品研發周期，降低試樣報廢成本，打造高 CTI 專用絕緣基材，提升原材料市場競爭力。

1.3.2 來料入廠質量管控價值

家電、低壓電器、新能源零部件生產廠家，對外購塑料外殼、硅密封墊、接線端子絕緣件、PCB 基板開展進廠抽樣 PTI 快速測試，在原材料加工前剔除耐電痕性能不達標的物料，避免不合格原料流入生產線，從源頭杜絕成品出廠后漏電起火售后事故，減少企業售后賠付、品牌口碑受損風險，完善全鏈路質檢管控體系。

1.3.3 成品出廠型式合規檢測價值

依據 GB4706 家用電器安全系列標準、低壓成套開關設備國標、儲能電氣安全規范，所有搭載有機絕緣件的產品出廠前必須完成 GB/T4207 CTI 型式試驗，BLD-600V 完整記錄每一組試樣電壓、滴液次數、失效時間、峰值電流原始數據，檢測記錄長期存儲可導出，滿足市場監管抽查、下游客戶驗廠、第三方審核全部資料要求，保障產品市場準入資質合規。

1.3.4 第三方 CMA/CNAS 檢測實驗室業務拓展價值

具備資質的安規檢測實驗室配備 BLD-600V 低壓 CTI 檢測儀，可承接全品類低壓絕緣材料委托檢測業務，出具具備法律效力 CTI/PTI 檢測報告，同時匹配 IEC、UL、DIN 海外標準測試需求，拓寬實驗室檢測業務范圍，區別于僅具備簡易測試裝置的小型檢測機構，提升實驗室資質覆蓋能力與行業競爭力。

1.3.5 產品結構安全優化價值

研發人員依托設備完整測試數據，精準獲取材料碳化臨界電壓、滴液耐受次數、過流閾值，針對性優化產品爬電距離、絕緣件厚度、表面防污涂層工藝，調整開關、插座、連接器絕緣結構，提升產品在高濕、多塵地區長期運行穩定性，延長整機設計使用年限。

二、設備適配執行國內外全套檢測標準

GB/T4207-2022漏電起痕指數CTI檢測儀BLD-600V整機電極、電壓、滴液、電流保護、箱體結構全部按照多套標準統一設計，單一設備即可切換不同標準試驗工況，無需更換硬件組件：

1. 國內核心標準：GB/T4207-2022《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》，等同轉化 IEC60112:2020 國際標準，設備核心設計基準；

2. 美國材料檢測標準：UL746A 聚合物絕緣材料短期性能評定、ASTM D3638 絕緣材料漏電起痕測試規范，適配北美出口產品認證；

3. 德國工業標準：DIN53480 絕緣材料電痕化測試方法，滿足歐盟德系產品檢測需求；

4. 配套關聯強制國標：GB4706.1 家用和類似用途電器安全通用要求、GB/T1408 絕緣材料工頻電氣強度試驗方法、GB/T2099 插頭插座安全標準，所有低壓電氣絕緣件強制檢測引用規范。

三、BLD-600V 漏電起痕指數 CTI 檢測儀原裝完整性能參數（原文參數完整保留，無修改、無刪減）

電極尺寸：5mm±0.1mm*2mm±0.1mm；電極斜面：電極一端邊緣切成 30 度角斜面；電極材質：銅基底搭配鉑金鍍層，鉑金長度不低于 12mm，鉑金純度不低于 99.0%；電極標準間距：4.0mm±0.1mm；單電極對試樣標準作用力：1.0N±0.05N；試樣基礎尺寸要求：試樣長寬不低于 15mm，試樣厚度不低于 3mm；輸出電壓區間：0~600V 工頻交流，工作頻率覆蓋 48~60Hz；短路電壓穩定性：回路產生 1.0A±0.1A 短路電流時，輸出電壓下降不超過 10%；過流保護判定回路：短路電流大于 0.5A 且持續維持 2 秒鐘，設備繼電器自動切斷供電，同步聲光指示試品不合格；標準滴液間隔時長：30s±5s；滴液針頭至試樣表面垂直高度：30~40mm；單滴液體積標準范圍：20 至 30 立方毫米；滴液質量規范：50 滴總質量區間 0.997g 至 1.147g，20 滴總質量區間 0.380g 至 0.480g；滴液控制方式：電磁閥精準定量控液，試驗前可手動調整滴液流量與管路氣泡；滴液針頭外徑規格：0.9mm 至 1.1mm；箱體內部有效容積：標準配置 0.5 立方米，可選購 0.75 立方米、1 立方米擴容箱體；設備外部整機尺寸：寬度 1170mm，深度 630mm，高度 1330mm；箱體加工材質：鐵板整體噴塑防腐處理，可選配全不銹鋼箱體；廢氣排放接口：排氣孔直徑 100mm，可外接排煙管道導出燃燒廢氣；整機工作供電規格：AC220V，額定電流 10A，電源頻率 50Hz。

四、BLD-600V CTI 檢測儀整機五大核心系統結構詳解

設備由高壓調壓供電系統、鉑金電極施壓模組、電磁閥定量滴液系統、封閉式阻燃排煙箱體、智能計數控制主機五大模塊協同組成，各系統獨立運行互不干擾，硬件全部采用工業級元器件，長期連續測試穩定性強，完全匹配 GB/T4207-2022 全部工況要求。

4.1 高壓調壓供電與過流保護系統

供電系統包含工頻調壓變壓器、高精度調壓器、短路電流智能采集儀表、專用保護繼電器、整機漏電保護器，可實現 0 至 600V 連續平滑調壓，電壓輸出全程穩定，在 1A 短路工況下電壓跌落控制在 10% 以內，滿足標準電壓穩定性硬性要求。回路內置雙通道電流實時監測單元，持續采集電極間泄漏電流，一旦檢測到 0.5A 以上電流維持 2 秒，硬件繼電器瞬時切斷高壓輸出，同時觸發聲光報警、自動記錄故障時間與電流數值，無需人工干預即可完成失效判定，杜絕試樣起火擴大設備損壞范圍。整套電路配備多級過載、漏電防護，設備箱體接地后可完全規避操作人員高壓觸電風險。

4.2 標準化鉑金電極施壓模組

電極系統是決定 CTI、PTI 測試數據重復性的核心部件，采用銅基體加厚鉑金鍍層工藝，鉑金純度達標標準要求，耐腐蝕、不易氧化磨損，長期接觸氯化銨導電溶液不會產生導電雜質干擾試驗電場。電極截面、30° 斜面完全對標國標尺寸，配套精密壓力調節機構，可精準控制單電極對試樣壓力穩定在 1N，電極間距采用微米級調節滑軌，校準后固定 4mm 標準距離，測試過程無位移松動。模組支持快速拆裝清潔，試樣更換操作便捷，適配各類方形絕緣試樣裝夾，薄試樣多層疊合測試時電極壓力依舊保持標準恒定數值。

4.3 電磁閥定量滴液控制系統

滴液系統由耐腐蝕儲液瓶、導液管路、精密電磁閥、高度可調滴液支架、氣泡手動排空機構組成，區別于普通蠕動泵滴液設備，電磁閥控液液滴體積均勻無大小偏差，嚴格控制 20 至 30 立方毫米單滴容量，30 秒固定間隔自動滴落，無需人工值守。滴液支架可上下微調，精準將針頭固定在試樣上方 30 至 40mm 標準高度，管路內置排氣結構，每次試驗前可手動排空內部積存空氣，杜絕斷滴、液滴偏移問題。管路全部采用耐氯化銨腐蝕材質，長期使用不會結晶堵塞，配套標準稱重校準流程，可定期復核 20 滴、50 滴總質量，保障滴液參數完全符合 GB/T4207 條文規定。

4.4 封閉式阻燃排煙試驗箱體

箱體采用加厚鐵板噴塑防腐工藝，內部預留廢液收集托盤，承接滴落氯化銨溶液，防止液體滲漏腐蝕內部電氣元件；正面配備大面積耐高溫透明觀察窗，試驗全程無需開門即可直觀觀測試樣碳化、起弧、燃燒完整狀態。箱體頂部開設直徑 100mm 標準排氣接口，可外接排煙軟管將試樣燃燒產生的有毒煙氣統一導出實驗室，避免有害氣體積聚危害操作人員健康；箱體門配備安全聯鎖機制，高壓運行狀態下開門自動切斷全部輸出電壓，從硬件層面杜絕誤觸電極觸電事故，內部空間 0.5 立方米，可按需升級更大容積箱體適配大尺寸試樣測試。

4.5 智能計數控制主機與遠程操控模塊

控制主機集成工業級計時器、滴液自動計數器、數字電壓電流顯示屏、無線遠程控制器、參數存儲單元，所有測試數據實時數字化顯示，無需人工紙質記錄。計時器精準記錄每一滴液間隔時長，計數器自動累計滴落總滴數，達到 50 滴、100 滴標準數值自動提示操作人員；無線控制器支持遠距離啟停試驗、參數清零、高壓歸零，減少操作人員近距離接觸高壓區域的安全風險。整機控制元器件選用工業歐姆龍品牌，計時、計數誤差極低，長期連續測試無數據卡頓、跳數問題，全部試驗記錄可本地留存，便于檢測報告數據溯源調取。

五、BLD-600V CTI 檢測儀標準化安裝與設備校準完整流程

設備到貨后必須嚴格按照分步流程完成開箱就位、接線接地、電極校準、滴液復核、空載校驗，任意步驟操作不標準都會造成 CTI、PTI 測試數據偏差，無法滿足 GB/T4207-2022 報告出具合規要求，完整安裝校準流程分為八大標準化步驟。

5.1 設備開箱與擺放固定

拆除外部木質包裝箱、內部防震泡沫、固定綁扎帶、防護膠帶，清理箱體內部全部緩沖輔料；將整機放置承重達標、完全水平的實驗室操作臺，設備前后左右預留不少于 0.8 米操作空間，頂部排煙接口預留管道安裝位置，禁止緊貼墻體擺放影響廢氣排放與設備散熱。擺放完成后檢查四腳支撐腳墊，調整至整機無晃動傾斜，臺面傾斜會改變滴液下落軌跡，造成液滴無法精準落在兩電極中間區域，直接違反標準工況要求。

5.2 整機供電與安全接地連接

將設備三芯電源線接入 AC220V、10A 標準供電插座，禁止與大功率烘箱、變頻設備共用同一供電回路，電網電壓波動會干擾調壓輸出精度，導致試驗電壓不穩定。設備箱體背部專用接地端子連接實驗室等電位保護地線，接地電阻控制在 4 歐姆以內，每次開機測試前檢查地線連接是否牢固，地線虛接、脫落狀態下嚴禁啟動高壓試驗，防止箱體外殼帶電引發觸電事故。排煙管道對接箱體頂部 100mm 排氣孔，管道另一端延伸至室外通風區域，保障試驗廢氣順暢排出。

5.3 GB/T4207 標準試樣制備與預處理

按照國標要求加工方形絕緣試樣，長寬尺寸不小于 15mm，厚度最低 3mm，厚度不足的薄膜、薄橡膠可多層同種材料疊合，測試報告備注疊合狀態；試樣預處理分為三步：首先無水異丙醇擦拭試樣表面脫模劑、油污、加工粉塵、手指油脂，再用去離子蒸餾水沖洗干凈；若材料表面疏水性強，使用 400 目細砂紙沾水輕微打磨待測區域，打磨后二次蒸餾水沖洗；處理完成后放置標準恒溫恒濕環境，溫度 23℃±2℃、相對濕度 50%±10% 靜置 24 小時完成水分平衡，取出半小時內完成測試，避免環境溫濕度改變材料表面導電性能，干擾 CTI 數值測定。

5.4 標準氯化銨電解液配置規范

GB/T4207-2022 規定常規測試使用 0.1% 濃度氯化銨去離子水溶液，高油污、復合污穢工況選用標準 C 溶液（0.2% 氯化銨搭配非離子表面活性劑），配置溶劑必須使用蒸餾水或高純度去離子水，自來水含有鈣鎂離子會改變溶液電導率，造成測試重復性變差。溶質完全攪拌溶解后密封避光存放，溶液最長存放周期不超過四周，久置滋生微生物、水分揮發會改變導電系數，建議每次 CTI、PTI 測試前現配現用；配好的電解液倒入設備專用儲液瓶，擰緊瓶蓋防止水分蒸發，管路完全浸入液體無空氣殘留。

5.5 電極間距與電極壓力精準校準

打開試驗箱門，取出鉑金電極組件，無水乙醇擦拭電極斜面去除存放氧化粉塵；使用精密卡尺測量兩電極內側距離，調整滑軌固定至 4.0mm±0.1mm 標準區間，鎖緊定位螺絲防止測試位移；啟動電極壓力調節機構，使用標準測力工具校準單電極對試樣作用力，穩定控制在 1.0N±0.05N，壓力過大會壓傷薄試樣，壓力不足會造成電極與試樣接觸不良，電場分布畸變，CTI 測試數值出現大幅誤差，校準完成后標記調節刻度，后續測試無需重復調整。

5.6 滴液系統高度、體積、間隔校準

調整滴液支架垂直高度，使用直尺測量針頭到試樣放置平臺垂直距離，固定在 30 至 40mm 區間；排空管路內部全部空氣，開啟電磁閥連續滴液，使用潔凈燒杯承接液體，分別收集 20 滴、50 滴電解液使用精密電子秤稱重，核對總質量是否落在標準區間，重量偏差過大微調電磁閥開啟時長；計時器設定滴液間隔 30s±5s，空載連續滴落 10 次，確認每次間隔時間均勻無長短差異，調整針頭水平位置，保證液滴精準落在兩電極中間區域，無偏移飛濺，校準完成鎖緊支架固定螺絲。

5.7 箱體安全聯鎖與保護回路空載校驗

不放置試樣，關閉箱門啟動整機電源，調壓器分別設置 250V、400V、600V 多檔電壓，觀察屏幕電壓數值平穩無大幅波動；使用設備模擬短路功能，人為制造電極間導通，確認電流達到 0.5A 后 2 秒內繼電器自動切斷高壓，同步聲光報警、計數器停止計時；測試箱體門聯鎖功能，高壓運行狀態下打開箱門，高壓輸出瞬時歸零切斷，無帶電外露；完整校驗排氣風機、無線控制器、計時器、計數器全部功能，無故障方可開展正式 CTI、PTI 試樣測試。

5.8 試驗耗材備用清點

清點配套鉑金電極、備用滴液針頭、儲液瓶、廢液收集容器、無塵擦拭布、標準氯化銨試劑，耗材不足提前補充，避免測試中途耗材短缺中斷試驗；準備干粉滅火器放置設備旁，應對試樣燃燒應急工況，整套安裝校準流程全部完成后設備具備 GB/T4207 標準測試條件。

六、BLD-600V CTI 檢測儀兩套標準完整標準化試驗操作步驟

分為 PTI 快速驗收測試流程（產線來料抽檢）、CTI 梯度定級測試流程（研發與第三方檢測）兩套操作規范，嚴格遵循 GB/T4207-2022 條文順序操作，禁止顛倒加壓、滴液操作順序，規避安全風險與數據失效問題。

6.1 PTI 耐漏電起痕指數快速測試操作步驟

步驟一：預處理完成的標準試樣平穩放置電極夾具中間，調整電極完全貼合試樣待測表面，確認電極壓力、間距保持校準標準數值，關閉試驗箱密封門，啟動整機電源與排風風機。步驟二：進入控制主機參數界面，設定目標試驗電壓、滴液間隔 30s、單次測試滴數 50 滴，確認電磁閥滴液系統無氣泡堵塞，可通過手動排空功能二次排氣。步驟三：旋轉調壓旋鈕，緩慢提升輸出電壓至預設 PTI 測試電壓，觀察數字電壓表數值穩定無波動，確認回路無異常泄漏電流。步驟四：按下滴液啟動按鍵，電磁閥按照 30 秒間隔自動滴落標準電解液，計時器、計數器同步開始工作，操作人員透過觀察窗持續觀測試樣表面狀態，同步記錄實時電流數值。步驟五：全程分兩種判定工況：第一，50 滴電解液全部滴落完成，試樣無持續電弧、無燃燒、泄漏電流長期低于 0.5A，設備自動提示合格，記錄該電壓為試樣 PTI 值；第二，50 滴內任意時刻出現電流 0.5A 持續 2 秒、試樣起火碳化貫通兩極，設備自動切斷高壓報警，判定該電壓下 PTI 不合格，更換新試樣降低 25V 電壓復測。步驟六：單組試樣測試完成，點擊高壓歸零、計數清零，開啟箱門取出試樣，清理電極表面碳渣與殘留電解液，準備下一組試樣測試；全部測試結束后啟動排風系統排出箱內殘留廢氣，等待箱體冷卻。

6.2 CTI 相比漏電起痕指數梯度定級完整操作步驟

步驟一：試樣預處理、電極校準、電解液裝填、箱體關閉流程與 PTI 測試前置操作完全一致，提前規劃電壓梯度測試區間，標準梯度升降幅度為 25V。步驟二：選取預估中間電壓開展 50 滴預測試，若 50 滴無失效則升高 25V 更換全新試樣復測；若 50 滴內觸發過流、燃燒失效，則降低 25V 使用新試樣重復測試，持續梯度試探直至找到臨界失效電壓。步驟三：臨界失效電壓確認后，將測試電壓下調 25V，連續三組試樣各完成 50 滴測試，三組全部無失效方可進入 100 滴耐久性驗證階段；若任意一組試樣失效，繼續下調 25V 重復梯度測試。步驟四：耐久性驗證階段，在下調 25V 的穩定電壓下，單組試樣連續滴落 100 滴標準電解液，全程監測電流與試樣燃燒狀態，100 滴無任何失效現象，該穩定電壓即為材料 CTI 相比漏電起痕指數，完整記錄梯度測試全部原始電壓、滴數、失效數據用于檢測報告。步驟五：全部梯度測試完成，高壓歸零、關閉滴液系統，排風排空箱體廢氣，清潔電極、廢液托盤、滴液管路，做好設備每日維護工作。

6.3 試驗應急終止操作規范

測試過程中試樣出現大面積明火、熔融滴落、大量刺鼻黑煙時，無需等待設備自動過流保護，立即按下整機急停按鈕切斷全部供電，關閉電磁閥滴液輸出，保持排風風機持續運行，待火焰完全熄滅、箱體降溫后再開門清理試樣，禁止用水直接噴射箱體內部有機燃燒試樣，防止電解液導電引發二次觸電風險。

七、設備安全操作硬性管理規范

BLD-600V 最高輸出 600V 工頻高壓，搭配腐蝕性氯化銨電解液、有機材料燃燒工況，操作人員必須嚴格遵守以下安全準則，任何違規操作會引發觸電、化學腐蝕、火災事故，同時造成 CTI、PTI 測試數據作廢，無法出具合規 GB/T4207 檢測報告。

1. 設備每次開機開展 CTI 測試前，必須復查接地線路牢固程度，地線斷裂、虛接禁止啟動高壓輸出，箱體外殼嚴禁不接地單獨運行；

2. 調整電極、更換試樣、清潔箱體內部、拆卸滴液管路時，必須先關閉整機總電源，等待高壓電容完全放電后再開啟箱門，禁止帶電打開箱門觸碰電極導電金屬部件；

3. 配置、清理氯化銨電解液全程佩戴一次性耐腐蝕手套，液體不慎接觸皮膚立即大量蒸餾水沖洗，濺入雙眼持續流水沖洗十分鐘并及時就醫；試驗廢液統一密封收集，不可直接倒入下水道造成管道腐蝕與環境污染；

4. 高壓試驗運行過程中，操作人員與試驗箱體保持 0.7 米以上安全距離，禁止頭部、手部緊貼觀察窗，電弧擊穿玻璃會造成灼傷；

5. 箱體門聯鎖裝置禁止人為遮擋、破壞，聯鎖失效狀態下禁止開展任何高壓測試，開門自動斷電功能是核心安全防護機制；

6. 設備供電線路額定 10A，不可更換規格不符的電源保險絲，保險絲熔斷后先排查電極短路、線路破損故障根源，故障完全消除后更換同規格保險絲再測試；

7. 實驗室測試環境禁止大功率風扇、門窗氣流直吹箱體，氣流加速電解液蒸發改變液膜狀態，大幅降低 CTI 測試數據重復性，環境穩定控制在 23℃、濕度 50% 標準區間；

8. 無培訓、無操作考核人員禁止獨立上機操作設備，操作人員上崗前完整學習安裝、校準、測試、維護、應急全套流程；

9. 觸摸屏、無線控制器保持干燥潔凈，沾有電解液、水漬的手禁止觸碰控制元件，液體滲入主機造成電路短路燒毀控制模塊；

10. 設備旁常備干粉滅火器，專門應對絕緣試樣燃燒應急工況，定期檢查滅火器壓力確保有效可用。

八、分周期標準化維護保養細則（保障 CTI 數據長期精準合規）

按照設備每日使用頻次分為單次試驗后即時維護、每周全面保養、月度精度校準、季度深度拆機檢修、年度第三方計量校準五大周期，標準化維護可延長設備使用壽命，長期保證電極、滴液、電壓全部參數符合 GB/T4207 標準要求，避免檢測報告因設備精度失效失去 CMA 法律效力。

8.1 每次 CTI/PTI 測試完成后即時維護

1. 箱體清潔：箱體完全冷卻至室溫后，去離子水浸濕無塵布擦拭廢液托盤、箱體內壁，清除氯化銨鹽類結晶、試樣燃燒碳灰；透明觀察窗擦拭干凈，保證下次測試清晰觀測試樣狀態；

2. 鉑金電極清潔：取出電極組件，無水乙醇充分擦拭電極 30° 斜面碳化痕跡、鹽結晶，氧化嚴重區域使用細拋光布輕度打磨，保證電極斜面光滑平整無劃痕，電極磨損超標及時更換；

3. 滴液管路與儲液瓶處理：排空瓶內剩余氯化銨電解液，蒸餾水倒入儲液瓶，開啟電磁閥空載滴液兩分鐘沖洗管路內部殘留鹽分，防止管路結晶堵塞；短期隔天使用可留存蒸餾水浸泡管路，長期停用徹底排空管路液體自然風干；

4. 耗材與外觀擦拭：廢棄試樣、使用后的廢液統一收納處理，干燥無塵布擦拭控制主機、無線控制器、設備外殼粉塵、液體濺痕，檢查電源線、排煙管路有無破損開裂。

8.2 每周固定一次全面保養

1. 供電線路檢查：查看電源線、接地端子、調壓變壓器接線有無發熱、外皮開裂、螺絲松動，松動端子全部擰緊，老化破損線路及時更換；

2. 滴液組件檢查：查看滴液針頭、軟管有無硬化、結晶堵塞，針頭內徑縮小、軟管開裂及時更換標準規格配件；

3. 安全聯鎖校驗：反復開關箱體門十余次，確認每次開門高壓瞬間切斷，聯鎖失效立即停用設備檢修；

4. 排煙管路清理：拆卸外部排煙軟管，清理管內積聚的橡膠、塑料燃燒炭灰，防止管路堵塞廢氣回流箱內；

5. 耗材庫存盤點：清點備用鉑金電極、滴液針頭、氯化銨試劑、無塵布庫存，耗材不足提前采購備貨，避免測試中斷。

8.3 月度精度校準維護（CTI 檢測數據合規核心環節）

1. 電極間距與壓力復測：精密卡尺復測電極 4mm 標準間距，測力工具校準 1N 電極壓力，長期使用產生位移及時重新校準鎖緊；

2. 滴液體積、間隔復核：標準電子秤稱重 20 滴、50 滴電解液，核對總質量是否落在國標區間，滴液間隔計時器計時校準，偏差超標調整電磁閥控制參數；

3. 輸出電壓精度校驗：外接標準數字高壓表，分別測試 100V、300V、600V 多檔位輸出，電壓誤差超標準范圍調整調壓模塊；

4. 過流保護功能校驗：人為模擬電極短路，計時確認 0.5A 電流維持 2 秒自動斷電報警，繼電器響應延遲及時檢修更換；

5. 箱體防腐檢查：查看箱體噴塑層有無脫落、銹蝕斑點，輕微銹蝕點噴涂專用防銹保護劑，避免鹽液長期腐蝕箱體。

8.4 每三個月深度拆機檢修

1. 電氣倉除塵：整機完全斷電、高壓充分放電后，打開設備背部電氣倉蓋板，軟毛刷搭配吸塵器清理變壓器、繼電器、電路板堆積粉塵，粉塵堆積會造成高壓漏電、電壓波動，直接影響 CTI 測試數值；

2. 電磁閥深度養護：拆卸電磁閥滴液組件，清理閥體內鹽類結晶，涂抹專用潤滑油脂保障閥芯開合順暢，杜絕滴液卡頓、斷滴問題；

3. 控制主機維護：導出全部歷史 CTI、PTI 測試數據備份，清理控制系統冗余緩存，避免界面卡頓、計數跳數；

4. 箱體密封檢查：檢查箱門密封膠條有無老化開裂，膠條破損會造成廢氣外泄、外界氣流干擾測試，老化膠條直接更換；

5. 整機接線緊固：擰緊電氣倉內部全部接線端子，設備長期震動易造成端子松動，引發電壓不穩、保護失靈。

8.5 年度第三方整機計量校準

每年委托具備計量資質的第三方機構上門完成全參數計量校準，校準項目包含 0 至 600V 輸出電壓精度、短路電流保護閾值、滴液體積與間隔、電極間距、電極壓力、計時計數誤差，校準完成后出具計量合格證書，證書是 CMA 實驗室出具 GB/T4207 CTI 檢測報告的必備資質材料，未按期計量的設備檢測數據不具備法律效力。

8.6 停機超過 15 天長期存放專項保養

1. 徹底排空儲液瓶、全部滴液管路氯化銨溶液，蒸餾水多次沖洗管路后完全風干，杜絕鹽結晶腐蝕電磁閥、軟管；

2. 鉑金電極清潔拋光后涂抹薄層防銹油密封存放，再次啟用前乙醇擦拭去除防銹油；

3. 整機斷電，使用防塵罩完整遮蓋設備，放置干燥無酸堿腐蝕、無粉塵實驗室環境；

4. 再次啟動開展 CTI 測試前，完整執行月度全套精度校準、空載功能校驗，全部參數達標后再放置試樣測試。

九、BLD-600V CTI 檢測儀高頻故障現象、成因與現場快速處理方案

設備長期連續開展塑料、硅橡膠 CTI、PTI 測試，易出現滴液系統、高壓輸出、控制計數、報警保護、箱體機械五大類故障，下文分類梳理故障表現、根本誘因、簡易現場處理辦法，大部分故障無需專業維修人員即可自行修復，大幅減少設備停機等待時間，保障質檢、研發測試工作持續推進。

9.1 滴液系統故障（無滴液、斷滴、液滴重量不達標）

故障一：開啟電磁閥后完全無電解液滴落成因：儲液瓶液體耗盡、滴液針頭結晶完全堵塞、軟管脫落、電磁閥供電線路接觸不良；解決方案：補充標準氯化銨電解液，拆卸針頭溫水浸泡溶解鹽結晶堵塞，重新卡緊軟管卡扣，檢查電磁閥控制線路端子是否松動。

故障二：滴液斷斷續續，頻繁出現斷滴，無法穩定完成 50 滴 CTI 測試成因：管路內部積存大量空氣、滴液管口鹽分堆積、軟管彎折擠壓阻斷液體輸送；解決方案：執行兩分鐘手動排空管路氣泡，乙醇擦拭管口結晶，理順滴液軟管避免彎折擠壓。

故障三：20 滴、50 滴電解液稱重與標準區間偏差極大，CTI 測試重復性差成因：電磁閥閥芯磨損老化、軟管長期使用內徑變形、滴液間隔計時參數偏移；解決方案：更換全新滴液軟管與標準針頭，月度校準電磁閥滴液開啟時長，重新復核液滴總質量。

9.2 高壓輸出系統故障（無電壓、電壓大幅波動、空載頻繁過流報警）

故障一：調壓旋鈕調節后屏幕電壓始終顯示 0V，無法輸出高壓開展 CTI 測試成因：整機總電源未啟動、箱體門聯鎖未閉合、高壓保險絲熔斷、調壓器歸零卡死；解決方案：開啟設備總電源，關緊箱門確認聯鎖到位，更換同規格高壓保險絲，旋轉調壓器提升輸出電壓。

故障二：設定固定電壓后數值持續上下大幅波動，無法穩定保持標準測試電壓成因：實驗室供電回路電壓不穩、電氣倉粉塵堆積造成輕微漏電、調壓器內部觸點氧化接觸不良；解決方案：設備單獨接入大功率獨立供電插座，季度清理電氣倉粉塵，檢修打磨調壓器接觸觸點。

故障三：未放置試樣空載狀態頻繁觸發過流報警，無法正常校準設備成因：鉑金電極表面殘留試樣燃燒碳化導電殘渣、電極間距長期使用縮小、內部高壓線路絕緣層破損；解決方案：無水乙醇徹底擦拭清除電極碳跡，重新校準 4mm 標準電極間距，檢修更換破損高壓絕緣導線。

9.3 控制計數主機故障（計數跳數、計時停滯、無線控制器失靈）

故障一：滴液正常滴落，但計數器不累計滴數，無法統計 50 滴、100 滴標準數值成因：電磁閥信號線路松動、控制系統緩存溢出、計數傳感器故障；解決方案：緊固電磁閥信號接線端子，導出全部歷史測試數據清理緩存，信號硬件故障聯系技術檢修。

故障二：測試計時數值停滯不動，無法記錄 CTI 完整測試時長成因：計時元器件粉塵干擾、系統程序臨時卡頓；解決方案：斷電重啟整機控制系統，季度清理控制主板堆積粉塵。

故障三：無線控制器按鍵無響應，無法遠程啟停測試、參數清零成因：控制器電量耗盡、無線信號遮擋、操作賬號權限不足；解決方案：更換控制器電池，移除箱體遮擋金屬物件，切換管理員賬號操作設備。

9.4 報警保護系統故障（試樣擊穿不報警、報警鎖定無法復位）

故障一：試樣擊穿短路、持續過流 0.5A 超過 2 秒，設備無報警、不切斷高壓成因：報警延時參數設置過長、電流采集傳感器損壞、保護繼電器老化失效；解決方案：將報警延時重置標準 2 秒，硬件故障聯系專業人員更換采集模塊與繼電器。

故障二：觸發過流報警后，點擊報警復位無反應，設備持續鎖定高壓無法復測成因：系統未完整讀取全部報警記錄、程序臨時卡死；解決方案：切換至報警界面完整加載所有故障記錄后再點擊復位，仍鎖定則整機斷電重啟重置控制系統。

9.5 箱體與電極機械故障（箱門關不嚴、電極夾具松動位移）

故障一：箱體門無法完全閉合，聯鎖無法導通，高壓無法啟動 CTI 測試成因：箱門密封膠條變形、試樣、濾紙超出夾具邊緣阻擋門體閉合；解決方案：修剪超出夾具的試樣與濾紙，變形膠條調整或直接更換新品。

故障二：測試過程電極夾具松動，4mm 標準間距偏移，CTI 測試數據全部失效成因：夾具固定螺絲長期設備震動松動；解決方案：月度校準電極間距時擰緊全部定位螺絲，每組試樣裝夾前復查夾具牢固程度。

十、BLD-600V CTI 檢測儀全行業細分落地應用場景

10.1 家用電器制造行業

空調、冰箱、熱水器、油煙機、洗衣機內部塑料絕緣外殼、硅橡膠密封墊片、電源線絕緣護套、開關插座塑膠件均需要按照 GB/T4207 開展 CTI 檢測，廚衛家電長期高濕油煙環境，材料耐漏電起痕性能直接決定整機觸電防護等級，家電企業質檢實驗室標配 BLD-600V，用于新品型式試驗、原材料來料抽檢，滿足 GB4706 安規強制審核要求。

10.2 低壓電器與開關插座行業

空氣開關、接觸器、繼電器、墻壁插座、接線端子、斷路器絕緣基座均為有機塑料材質，潮濕地下室、南方梅雨地區極易爬電碳化，生產廠家使用本設備測定原材料 CTI 指數，篩選高耐電痕塑膠粒子，避免成品開關使用中起火短路，所有上市開關產品檢測報告均需標注 GB/T4207 CTI 數值。

10.3 新能源低壓儲能行業

儲能控制盒、低壓接線端子、儲能電池絕緣墊片、小型逆變器內部塑料絕緣件長期戶外淋雨積塵，企業研發與質檢部門使用 BLD-600V 完成 PTI 快速驗收、CTI 梯度定級，篩選適配戶外潮濕工況絕緣材料，規避儲能設備漏電起火安全隱患。

10.4 電子元器件與消費電子行業

電源適配器、充電頭、電路板絕緣基材、連接器塑膠外殼、小型儀器內部絕緣件，體積小、絕緣層薄，輕微漏電起痕就會造成整機燒毀，電子廠利用設備批量抽檢塑膠原料 CTI 數值，把控原材料安全門檻。

10.5 照明燈具行業

室內吸頂燈、戶外庭院路燈、景觀燈具塑料絕緣底座、密封硅橡膠件，戶外燈具常年雨水沖刷，必須通過 GB/T4207 標準 CTI 測試，燈具廠使用 BLD-600V 完成成品型式認證，滿足市場準入檢測要求。

10.6 硅橡膠、工程塑料原材料生產企業

硅橡膠、改性 PA、PC、PBT、玻纖復合板材生產研發實驗室，依托設備多梯度電壓測試，對比不同抗電痕助劑對材料 CTI 數值提升效果，開發高耐漏電起痕專用絕緣原料，向下游家電、電氣廠商供應達標基材，提升產品市場競爭力。

10.7 第三方 CMA、CNAS 安規檢測實驗室

具備資質檢測機構配備 BLD-600V 低壓 CTI 檢測儀，可承接全行業絕緣材料委托測試業務，出具符合 GB/T4207-2022、IEC60112、UL746A 多標準檢測報告，報告具備法律效力，支撐企業 CCC、CE、UL 產品認證、客戶驗廠審核。

10.8 電動工具行業

手電鉆、切割機、打磨機內部塑料絕緣外殼、手柄橡膠絕緣層，使用過程伴隨水汽、金屬粉塵污染，電動工具企業通過設備完成絕緣材料 PTI 抽檢，保障操作人員使用過程觸電防護安全。

十一、GB/T4207-2022 合規 CTI 檢測報告必備完整信息

使用 BLD-600V 設備出具的檢測報告想要通過市場監管、CMA 資質審核、海外認證機構復核，必須完整標注以下信息，缺失任意一項報告不具備合規效力：

1. 檢測執行標準完整編號：GB/T4207-2022，等同標準 IEC60112:2020，出口產品同步標注 UL746A/ASTM D3638/DIN53480 對應標準號；

2. 試樣完整信息：材料牌號、材質類型（硅橡膠 / PC 塑料 / 環氧樹脂等）、試樣長寬厚度、試樣預處理溫濕度與靜置時長；

3. 試驗基礎工況參數：電解液類型（0.1% 氯化銨標準 A 液或復合 C 液）、滴液間隔 30s、滴液高度 30 至 40mm、電極間距 4mm、電極壓力 1N；

4. 測試模式標注：PTI 50 滴快速測試或 CTI 梯度 100 滴耐久性測試，每一檔測試電壓、每組試樣失效數量；

5. 最終檢測核心指標：材料 PTI 耐漏電起痕指數、CTI 相比漏電起痕指數數值，同步標注材料耐電痕分級；

6. 測試環境條件：實驗室實時溫度、相對濕度；

7. 檢測設備型號：BLD-600V 漏電起痕指數 CTI 檢測儀，設備年度計量合格證書編號；

8. 試驗原始記錄附件：設備導出滴數、電壓、峰值電流存儲數據，試樣碳化前后對比記錄。

十二、設備售后質保服務說明

在操作人員嚴格遵循本設備說明書規范操作、按期完成分周期維護保養、無私自拆機改裝、無人為暴力損壞、電解液規范使用不造成嚴重腐蝕前提下，設備執行標準化質保服務政策，降低企業實驗室運維成本，保障 CTI、PTI 檢測業務不間斷開展。整機基礎質保周期為設備交付當日起一年，質保范圍內除易損耗配件外，設備高壓調壓模塊、電磁閥滴液系統、控制主機、鉑金電極支架、箱體主體出現非人為質量故障，提供免費配件更換、遠程視頻技術指導、上門檢修服務；易損耗配件包含鉑金電極、滴液針頭、輸送軟管、箱體密封膠條、保險絲，此類配件長期接觸電解液、持續磨損屬于正常消耗品，不在免費保修范疇，可長期配套原廠標準耗材采購，耗材采購可享受專屬優惠價格。

設備測試過程出現滴液、高壓、計數、報警任意故障，操作人員完整記錄故障發生工況、屏幕顯示參數、故障現象文字描述，通過線上圖文、視頻渠道反饋技術服務渠道，技術團隊二十四小時內對接回復，遠程分步指導操作人員完成簡易故障排查修復；遠程無法解決的硬件損壞故障，安排專業技術人員上門拆機檢修、調試校準，恢復設備 CTI 標準測試功能。

質保期限屆滿后，設備提供終身有償技術支持服務，服務內容包含年度第三方計量對接、季度上門深度整機保養、故障硬件維修更換、設備控制系統程序升級、操作人員 GB/T4207 標準實操專項培訓，所有維保、校準、維修項目統一收取合理服務費，長期保障設備測試精度符合國標要求，檢測報告持續具備合規法律效力。

十三、行業檢測市場發展趨勢與 BLD-600V 設備適配優勢

隨著國內電氣安全監管標準持續收緊，GB/T4207-2022 全面落地推行，低壓電器、新能源、電子行業對絕緣材料 CTI 強制檢測需求逐年攀升，行業漏電起痕檢測設備呈現三大主流發展趨勢，BLD-600V CTI 檢測儀完全貼合行業升級需求：第一，標準化、高精度基礎設備成為中小企業標配，以往大量中小型塑膠、家電加工廠依靠簡易自制滴液裝置開展粗略測試，數據無法滿足認證審核，標準化 BLD-600V 整機全套參數對標國標，數據可直接用于 CMA 報告，成為工廠質檢剛需設備；第二，檢測數字化無紙化發展，設備內置本地數據存儲單元，全部 CTI、PTI 測試記錄可一鍵導出，替代傳統紙質手寫記錄，數據可對接實驗室 LIMS 數字化管理系統，簡化報告整理流程；第三，一機兼容多國內外標準成為選購核心需求，BLD-600V 無需更換硬件即可切換國標、美標、德標測試工況，兼顧國內上市與海外出口產品檢測，減少企業多臺檢測設備采購資金投入。

從材料研發行業長期發展來看，高 CTI 改性絕緣塑膠、特種耐電痕硅橡膠是新材料研發核心賽道，GB/T4207 CTI 檢測儀作為配方驗證核心設備，貫穿原材料研發、來料質控、成品型式試驗全流程，設備出具的 CTI 指數是產品市場準入核心判定依據，未來十年低壓絕緣材料檢測市場需求持續穩定增長，BLD-600V 作為標準化低壓 CTI 檢測儀器，適配全行業實驗室、質檢車間、第三方檢測機構全部使用場景。

結語

GB/T4207-2022漏電起痕指數CTI檢測儀BLD-600V 是完全對標新版國家標準、同步匹配多套國際材料檢測規范的低壓絕緣材料專用精密測試設備，整機電極、滴液、高壓、電流保護、箱體全部原廠參數嚴格遵循國標條文，精準測定各類塑料、硅橡膠、環氧樹脂、玻纖板材的 CTI 相比漏電起痕指數與 PTI 耐漏電起痕指數，完整模擬潮濕污穢工頻低壓工況下絕緣材料漏電碳化失效全過程，為原材料配方優化、來料質量管控、成品型式認證、第三方合規檢測提供權威、可重復的標準化試驗數據。
