設備電路架構、加壓工裝結構、四探針采集邏輯、內置數據換算公式均參照現行粉體、導電薄層相關國內、國際檢測標準設計，整套加壓制樣、信號采集、數值換算流程與標準要求保持統一，設備存儲的原始檢測記錄可直接用于出廠質檢單、實驗室檔案、第三方檢測報告編制，適配規范如下：

GB/T 3048.3-2007《電線電纜電性能試驗方法 第 3 部分：半導電橡塑材料體積電阻率試驗》；

GB/T 39978-2021《納米技術 碳納米管粉體電阻率 四探針?lè)ā罚?/span>

GB/T 24525-2009《碳素材料電阻率測定方法》；

ASTM D991《導電薄層方塊電阻檢測規范》；

IEC 61790《半導體薄片四探針測量通用要求》。

設備區分粉體壓片、平面薄膜兩套獨立運算程序，切換試樣類型后系統自動匹配對應幾何修正模型，無需人工調整計算參數，不同操作人員、不同試驗批次得出的數據具備橫向?qū)Ρ葏⒖純r(jià)值。

整套檢測系統分為可控加壓成型單元與四探針電學采集單元兩大組成部分，粉體試樣與片狀基材僅工裝使用方式存在區別，核心信號采集邏輯保持統一。

加壓成型環節：將經過干燥篩分的納米粉體裝入標準絕緣模具，伺服傳動機構勻速向下施加壓力，可設定目標壓強與保壓時長，讓粉料形成厚度均勻、堆積密度穩定的成型試樣；模具內壁采用絕緣材質，阻斷側向漏電流，保證電流僅沿試樣平面、垂直方向傳導，避免雜散電流干擾本征導電參數采集。每一檔壓強穩定后系統自動觸發信號采集，避開粉體受壓形變階段的瞬時數值波動。

四探針信號采集環節：四根硬質合金探針垂直貼合試樣表層，外側兩根探針通入穩定直流恒流，內側兩根探針采集試樣兩端微弱電壓信號；采用開爾文四線分離架構，徹底剝離引線、探針接觸電阻對測量結果的影響。設備自動切換正向、反向兩組電流完成兩次采集，取兩組數值平均值抵消熱電勢帶來的系統偏差，搭配雙電測采集模式進一步提升微弱信號穩定性。

自動換算存儲環節：系統讀取采集到的原始電阻數值，結合提前錄入的試樣厚度、探針間距參數，自動運算輸出方塊電阻、體積電阻率、電導率三組指標；內置溫度補償模塊根據環境溫度修正讀數，單次壓強下全部參數同步本地保存，多梯度加壓試驗完成后，設備可匯總?cè)繅毫?duì)應的電學數據，直觀展示壓實密度對粉體導電性能的影響趨勢。

十檔手動量程：20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/20kΩ/200kΩ/2000kΩ/10MΩ；

自動測量支持高 / 中 / 低三檔分選；

測量區間：電阻 10??Ω～10?Ω，方塊電阻 10??Ω/□～10?Ω/□；

屏幕中英文語言自由切換；

支持手動、自動全量程清零；

具備正反電流自動切換、薄片厚度自動補償功能。

1、壓強納米粉末電阻率測試儀主機一臺

2、直線型四探針探頭一套

3、矩形四探針探頭一套

4、粉體專用絕緣加壓模具一套

5、RS232 通訊數據線一根

6、USB 數據傳輸線一根

7、設備操作說明書一份

8、整機出廠精度檢測報告一份

9、設備保修憑證一份

10、專用供電適配器一套

設備出廠標配全部基礎工裝、電氣線材與紙質資料，開箱后無需額外采購基礎配件即可開展納米粉料檢測，全部配套件分為四大類別，各類耗材使用周期、養護標準完整說明。

第一類：主機核心設備，集成伺服加壓、恒流采集、觸控運算全部電路，機箱內部采集板、伺服電機屬于精密校準部件，磕碰、劇烈震動會改變整機測量精度，轉運時完整包裹緩沖材料，非專業人員禁止自行拆開機箱。

第二類：加壓與測量工裝，包含絕緣成型模具、直線 / 矩形四探針探頭。模具內襯長期接觸導電粉料易殘留顆粒，每次試驗后拆分清洗；探針鍍層磨損、氧化后會增大接觸電阻，屬于高頻損耗配件，粉料量產試驗室建議常備備用套件，更換后執行空載清零校準。

第三類：電氣傳輸線材，包含供電適配器、RS232、USB 通訊線，線材外皮開裂、插頭氧化時及時替換原廠配套件，禁止使用加長延長線串聯供電，避免電壓波動造成恒流輸出不穩。

第四類：紙質資質資料，包含操作說明書、出廠檢測報告、保修憑證，說明書完整記錄粉料預處理、整機調試、校準、故障全套操作流程；出廠報告留存整機全量程原始精度數據，可作為年度計量校準對比參照。

高低溫恒溫加壓模具、標準校準電阻片、自動化上下料機構屬于選配工裝，僅變溫試驗、設備定期自校場景按需采購，不在出廠標配清單內。

設備到貨后按照固定順序完成開箱、場地布置、工裝裝配、線路連接、通電預熱、空載校準，調試步驟不可顛倒，防止設備偏移、接線錯誤、未校準導致粉料檢測數據出現偏差。

第一步：開箱與場地放置。拆除外部緩沖防護材料，將整機放置平整無震動硬質臺面，遠離焊機、變頻器等大功率電磁設備，電磁雜波會干擾微弱電流采集。設備前方預留操作空間用于模具裝填、探頭更換，后方預留通風區域；環境溫度控制在 0℃~40℃，相對濕度低于 75% RH 無凝露，潮濕環境會加速探針氧化、粉料吸水導電。整機四角完全貼合臺面，無單側懸空，避免伺服加壓機構受力傾斜。

第二步：接地與線路裝配。供電適配器接入標準 220V 市電插座，插座地線保持導通，設備機架、加壓模具接地端子統一連接實驗室專用地線，雙重屏蔽靜電與工頻干擾。根據待測試材選用對應探頭卡扣固定，通訊線材按需接入 USB、RS232 端口，各類線纜分開排布，避免纏繞產生雜散電容。

第三步：通電預熱與雙重清零。接通電源開啟觸控屏幕，整機預熱不少于 18 分鐘，讓恒流源、采集電路充分恒溫，消除開機溫漂。預熱完成后取出模具內全部粉料，抬升探頭執行整機全量程空載清零，更換探頭、挪動設備、每日開機都需要重復清零操作，扣除工裝自身基底電阻。

第四步：試驗參數預設。根據粉料材質在界面選擇粉體測試模式，設置加壓保壓時長、恒流檔位、電阻率分級閾值，保存自定義程序編號，同批次粉料檢測直接調取參數，調試全部完成后可裝填預處理粉料開展檢測。

1、烘干除水：待測粉料放入恒溫烘箱，80~120℃烘干 2 至 4 小時，烘干后轉入干燥皿冷卻至室溫，吸附水分會大幅提升粉料電阻率，造成檢測結果失真。

2、篩分均質：烘干粉料過標準篩，打散團聚結塊，保證每次裝填粉料顆粒均勻，避免成型壓片局部密度不一致。

3、定量裝填：使用電子天平稱取固定質量粉料，均勻平鋪于絕緣模具內部，無空洞、分層現象，保證每一次成型厚度統一。

4、環境平衡：裝填完成后靜置半小時，讓粉料溫度與試驗室環境保持一致，消除溫差帶來的內部應力形變。

1、調取預設程序，核對加壓、恒流、分級全部參數與試驗方案匹配，參數不符可臨時修改保存。

2、將裝填完畢的絕緣模具平穩放置加壓基座，鎖緊定位卡扣，抬升探頭至模具上方備用。

3、點擊屏幕啟動按鍵，伺服機構自動勻速加壓至設定壓強并穩壓，探頭下降貼合粉料表層，設備遵循先接觸后通電邏輯輸出恒流，自動切換正反電流采集數值，屏幕實時同步全部電學指標，單檔壓強數據自動本地存儲。

4、整套梯度加壓流程結束后，屏幕匯總?cè)繅簭?qiáng)對應的電阻、電阻率數值，可單機查看、U 盤導出或聯機打印紙質報表。

5、試驗完成自動泄壓抬升壓頭，取出粉料壓，拆分模具用無塵軟布搭配無水乙醇清洗殘留顆粒，晾干后再裝填下一組粉料。

6、當日全部粉料檢測完畢，抬升探頭、壓頭至最高限位，關閉恒流輸出，長期停機則切斷市電供電。

設備同時具備伺服機械加壓結構與直流恒流輸出單元，機械擠壓、高壓觸電、電磁干擾均會帶來安全隱患與數據偏差，全流程操作統一管控。

第一，機械加壓安全規范。壓頭升降過程禁止手部、鑷子伸入壓頭與模具中間區域，防止擠壓受傷；更換、清洗模具必須抬升壓頭、停止加壓；加壓調試先選用低速檔位，確認絲杠無卡頓再切換高速；設備運行時不能外力阻擋壓頭下移，避免伺服電機過載損壞。

第二，電氣操作規范。整機、模具接地端子必須完整連通，地線破損、虛接禁止開機；拆裝探頭、通訊線材前關閉恒流輸出，等待回路斷電；禁止長時間 1A 滿電流空載運行，減緩恒流元器件老化速度，供電插座不可與大功率加熱設備共用。

第三，環境管控標準。試驗室溫度維持 0~40℃，濕度控制在 75% RH 以內；設備遠離風機、變頻設備，操作臺保持潔凈無散落導電粉料，粉料掉落模具會造成探頭短路，觸發恒流保護停機。

第四、工裝使用規范。四探針僅可用無水乙醇輕柔擦拭，鋼絲刷、強酸溶劑會腐蝕鍍金鍍層；模具內襯輕拿輕放，磕碰開裂會產生側向漏電流，直接影響電阻率讀數。

第五，拆機限制規范。機箱內部恒流采集板、伺服電機為出廠校準精密部件，非專業人員禁止拆開機箱，私自拆解會破壞整機計量精度，同時存在觸電隱患；設備出現讀數異常先完整記錄工況，再聯系技術人員處理。

1、模具與探頭清潔：每組粉料檢測完成，拆分模具，毛刷搭配乙醇清理殘留導電顆粒，探頭擦拭干凈晾干后再收納；

2、主機與線纜整理：無塵軟布擦拭屏幕表面粉塵，理順各類線材，避免長期擠壓外皮開裂；

3、絲杠清掃：毛刷清理加壓絲杠表面粉料，防止粉塵堆積造成移動卡頓；

4、收尾操作：當日檢測完畢，抬升壓頭與探頭，關閉恒流輸出。

1、徹底拆分模具、探頭清洗，通風完全干燥后分開存放，避免探頭長期受壓形變；

2、斷開全部供電、通訊線材，分類收納于干燥工具箱；

3、壓頭、探頭抬升至最高限位，整機遮蓋防塵罩，存放環境干燥無腐蝕氣體；

4、再次啟用設備前預熱 20 分鐘，執行全量程空載清零，使用標準參考試片復測精度達標后再批量檢測。

誘因：粉料未烘干含水、探頭氧化殘留導電顆粒、模具內襯開裂、試驗室濕度過高；

排查：延長粉料烘干冷卻時長，完整清洗探頭與模具，開啟試驗室除濕設備；

處理：嚴格執行粉料預處理標準，每日清潔工裝，雙重接地降低濕氣干擾。

誘因：設備周邊電磁干擾、粉料裝填松散有空洞、探頭未完全貼合試樣、地線虛接；

排查：挪動設備遠離大功率設備，重新均勻裝填粉料，加固接地端子；

處理：調整擺放位置，規范粉料裝填流程，每次裝夾確認探頭完全貼合粉料表層。

誘因：絲杠堆積粉料、潤滑油脂干涸、供電電壓波動；

排查：清掃絲杠并補充潤滑脂，測量市電電壓是否穩定；

處理：月度定期保養絲杠，電壓波動時搭配穩壓插座使用。

誘因：通訊線插頭氧化、軟件波特率參數不匹配、設備通訊功能未開啟；

排查：擦拭插頭金屬觸點，統一設備與電腦通訊參數；

處理：更換完好通訊線材，聯機前核對兩端設置參數。

誘因：探頭、模具殘留導電粉料、整機預熱時長不足；

排查：完整清洗全套工裝，延長整機預熱時間后重新清零；

處理：每日檢測前完成工裝清潔，預熱達標后再執行校準操作。

1、校準前整機預熱 20 分鐘，完整清洗探頭、模具，執行空載清零；

2、分段接入標準電阻片，覆蓋低、中、高全電阻區間，對比設備讀數與標準真值；

3、裝填標準納米參考試片，設置多檔梯度加壓，對比整機輸出電阻率與標準標定數值；

4、全部檔位誤差符合設備標稱范圍則判定校準合格，誤差超標聯系技術人員重新調校采集電路。

1、每日開機、更換探頭、挪動設備后必須執行空載清零；

2、嚴格落實粉料烘干、篩分、定量裝填預處理規范，水分、團聚顆粒是數據偏差主要來源；

3、禁止長時間 1A 滿電流空載運行，減緩恒流元器件溫漂；

4、設備固定無震動臺面放置，不頻繁轉運，轉運后預熱、清零復測后再投入質檢。

梯度壓強下方塊電阻、體積電阻率、電導率是納米粉料配方改良、成型工藝優化、產品分級的核心原始依據，建立紙質、電子雙重檔案留存制度，實現數據完整溯源。

第一，紙質臺賬登記。每批次粉料單獨建立登記臺賬，記錄粉料材質、顆粒粒徑、摻雜比例、成型厚度、加壓梯度、試驗溫濕度、操作人員、檢測日期，紙質臺賬與打印報表一一對應，后期不同配方粉料性能對比可快速調取試驗條件。

第二，電子數據分類歸檔。U 盤導出的數據表格按粉料品類建立獨立文件夾，區分金屬粉、碳系納米粉、半導體粉分開存儲；本機內部記錄定期備份，避免存儲滿后自動清除歷史數據。

第三，試樣實物留存。研發階段不同摻雜、不同成型壓強的粉料壓片密封避光存放，標注對應平均電阻率數值，新品配方可同步上機復測，直觀對比改性前后導電性能差異。

第四，設備全周期檔案整合。出廠檢測報告、年度校準單據、配件更換記錄、故障維修記錄統一裝訂歸檔，檔案留存周期匹配企業質量管控要求，設備年度盤點、資質審核可完整調取復盤。

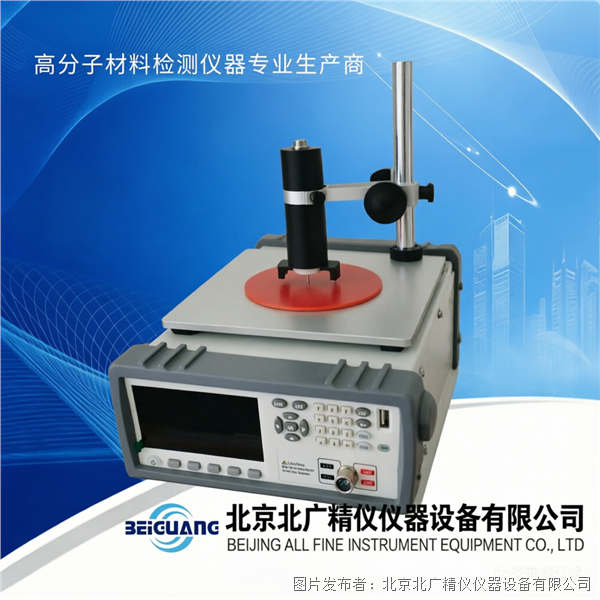

壓強納米粉末電阻率測試儀 BEST-300C 適配新能源、導電涂料、半導體、碳素材料、第三方檢測、高校科研多類粉料檢測需求，各行業檢測側重點區分說明。

1、鋰電電極納米粉料行業：石墨烯、硅碳、碳納米管粉體梯度加壓檢測，模擬輥壓成型壓強，優化粉體摻雜比例，降低電池內阻，匹配 GB/T 39978 碳納米管粉體檢測標準。

2、導電漿料、防腐涂料行業：銀、銅金屬納米填料壓實電阻率測試，分析不同壓實密度對漿料導電穩定性的影響，篩選適配涂布工藝的粉料原料。

3、半導體氧化物粉體行業：摻雜納米氧化粉料多壓強區間測試，判定粉體導電閾值，用于半導體元器件原料來料篩查。

4、碳素材料生產企業：納米炭黑、超細石墨粉批量質檢，固定標準壓強自動分級，提升粉料出廠品控效率。

5、第三方材料檢測機構：承接各類納米粉體合規檢測業務，整機匹配國內多項粉體檢測標準，校準后原始數據可編制正規檢測報告，支撐產品上市認證。

6、高校材料化工實驗室：開展納米顆粒壓實極化、粉體導電機理課題試驗，全自動梯度加壓生成壓強 - 電阻率曲線，積累標準化科研試驗數據。
