在制藥、生物工程、食品飲料、微電子及醫療衛生等領域，除菌過濾系統是保障產品質量與工藝安全的核心環節。濾芯、濾膜及濾殼組合體在投入使用前后，必須確認其孔隙結構完整、無破損、無安裝泄漏，這一確認過程稱為過濾器完整性測試。依據《中華人民共和國藥典》、ASTM F316、ISO 2942等標準推薦的方法，泡點測試（Bubble Point Test）、擴散流測試（Diffusion Test）以及水浸入法測試（Water Intrusion Test）是目前工業界公認的三大主流完整性檢測手段。

一、儀器概述與應用背景

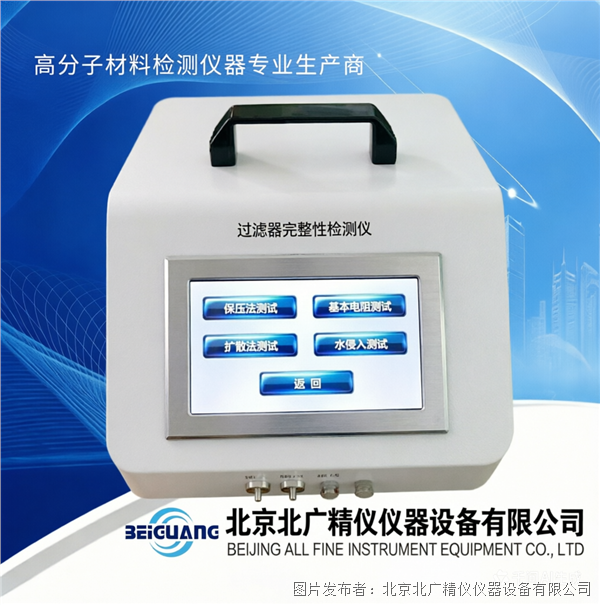

氣泡點擴散流完整性測試儀BQS-2600是一款集成了多種標準完整性檢測方法的高精度便攜式檢測設備，專門用于對各種折疊式濾芯、囊式過濾器、平板濾膜、針式濾器、超濾膜包及濾殼系統進行非破壞性（擴散流、水浸入）或破壞性（泡點）完整性驗證。

在制藥工業中，除菌級過濾器通常要求截留粒徑不小于0.22μm的微生物，其完整性直接關系到注射劑、大輸液、生物制品的無菌保證水平。各國藥典均規定，除菌過濾器在滅菌、安裝及使用前應進行完整性測試，以證明過濾器未被損壞且安裝正確。BQS-2600儀器通過內置高精度壓力傳感器與優化的氣路控制算法，能夠自動完成升壓、穩壓、測試及結果判定，并將測試數據、曲線及操作日志完整保存，滿足GMP/cGMP環境下對數據完整性的嚴格要求。

氣泡點擴散流完整性測試儀BQS-2600不僅適用于制藥用水系統、配液系統及無菌灌裝線的終端過濾器驗證，也廣泛用于半導體超純水系統的筒式濾芯檢測、生物反應器排氣濾器的在線監測、醫院中心供氣系統呼吸濾器的定期核查，以及科研院所對新型膜材料的孔徑分布與最大孔徑評估。

儀器采用自主優化的Linux操作系統，配備10英寸真彩觸摸屏，支持中英文雙語界面切換。其硬件架構包含精密調壓閥、高穩定性壓差傳感器、嵌入式ARM主板、熱敏打印機及多種數據通信接口。軟件層面引入了多級用戶權限管理、電子簽名與審計追蹤功能，符合FDA 21 CFR Part 11關于電子記錄與電子簽名的基本要求，可建立最多1000個用戶賬號與1000組預存測試方案，適應不同濾芯規格與現場測試條件。

二、完整性測試基本原理

理解泡點法與擴散流法的物理基礎，是正確設置測試參數與解讀測試結果的前提。

2.1 泡點法（Bubble Point Test）

泡點法基于毛細管冷凝原理。當濕潤劑（通常為異丙醇、乙醇-水或專用潤濕液）完全填充濾膜孔隙后，在濾膜上游施加逐漸增加的氣壓。當氣壓克服孔內液體的表面張力時，氣體將液體擠出最大孔徑的毛細孔，并在濾膜下游出現連續氣泡串，此時對應的上游壓力即為泡點壓力（BP）。

泡點與膜孔徑的關系可用Cantor公式描述：

BP = (4 × γ × cosθ) / d

式中，γ為潤濕液的表面張力，θ為液體對膜材料的接觸角，d為膜的最大孔徑。

泡點測試有直接泡點與增強泡點兩種模式。基本泡點測試以目測出現第一個氣泡串為判定點；增強泡點則通過檢測下游氣體流量的突變來自動判定，減少了人為目測誤差。BQS-2600支持這兩種模式，泡點測試范圍為100～8000 mbar，測試精度為±50 mbar。

2.2 擴散流法（Diffusion Test / Forward Flow Test）

在低于泡點壓力（通常為泡點值的80%左右）下，氣體不能穿透潤濕的膜孔，但會通過溶解—擴散機制穿過孔內的液體層，從上游擴散至下游。單位時間內透過單位面積膜的氣體體積流量即為擴散流（DF）。

擴散流與濾膜有效面積、上游壓力、氣體溶解度及膜厚度相關。對于給定濾芯，在固定測試壓力下，擴散流應低于某一限定值（根據廠家提供的擴散流限值或按公式計算）。若濾芯破損或安裝泄漏，有效孔徑增大，擴散流將顯著超過限值。

擴散流測試屬于非破壞性測試，可在過濾系統滅菌后、使用前進行現場驗證，是制藥企業最常用的完整性確認方式。BQS-2600擴散流測試范圍為1～1000 ml/min，測試精度為±4%。

2.3 水浸入法（Water Intrusion Test）

水浸入法適用于疏水性濾膜（如PVDF、PTFE材質的氣體過濾器）。測試時濾膜上游充以水，下游通以低于泡點值的氣壓，疏水膜阻止水透過，但允許極微量的水浸入（侵入）至膜孔內。通過檢測壓力變化或浸入體積計算浸入量。該方法無需使用有機溶劑潤濕濾芯，避免了溶劑殘留與揮發問題，特別適合親水性差或大面積疏水濾芯的快速檢測。

BQS-2600水浸入測試范圍為0.01～100 ml/min，測試精度為±0.02 ml。

2.4 保壓測試（Pressure Hold Test）

保壓測試實質是對濾殼系統整體密封性的檢測。在充氣至設定壓力并關閉氣源后，監測一段時間內壓力衰減值。若衰減量小于允許值，判定為通過。該模式常用于確認濾殼、密封圈及管路無外漏。

2.5 超濾膜包測試

針對切 off 分子量（MWCO）已知的超濾膜包，儀器可通過特殊算法結合泡點或擴散原理評估其完整性，適用于生物制藥下游工藝中膜包的在位檢測。

三、主要性能參數

電源要求/功率：100-240VAC,50HZ,120W備用電池(選配)；

操作壓力：100-10000 mbar(150psi)；

單位：Mbar,kpa,psi, kgf/cm2；

操作條件：環境溫度:+5℃~+40℃;相對濕度:10-80%；

外型尺寸(mm)：240(寬)x320(深)x400(高)；

測試功能：手動泡點測試;基本泡點測試;增強泡點測試;保壓測試;擴散流測試;水浸入測試;超濾膜包測試；

測試精度：凈體積測試:±4%;氣泡點:±50mbar;擴散流:±4%;水浸入法:±0.02ml；

測試范圍：泡點:100-8000mbar;擴散流速:1-1000ml/min;水浸入:0.01-100ml/min；

適用范圍：對稱及非對稱膜測試、針式過濾器、囊式過濾器、平板過濾器、筒式過濾器(12芯20英寸以內)、超濾膜包、超濾柱、各種不規則過濾器；

審計追蹤：多項事件日志、可導出不可修改:存儲≥5年；

權限管理：用戶名密碼登錄,4級權限,滿足FDA21CFRPART11要求；

預存方案/用戶數量：1000組；

操作系統：Linux系統；

操作界面：采用中英文雙語操作界面；

防塵防濺級別：正面IP65；

打印功能：自帶內置微型打印機,聯機PC；

歷史記錄/備份：儲存30萬條記錄;支持U盤導出數據(包括測試曲線)；

顯示屏：高清晰度10"彩色觸摸屏；

串口連接方式：RS232串口,USB接口;支持無線連接；

使用方式：在線/離線；

適用環境：D級以上；

重量：10KG；

信號輸出：(4-20)mA、RS485、12V報警輸出(選配)；

四、硬件系統構成與關鍵部件

BQS-2600的整機結構可分為氣路模塊、傳感模塊、主控與人機交互模塊、數據與外設模塊四大部分。

氣路模塊包含高精度電子調壓閥、快速接頭（可采用Staubli或同級標準快插接頭）、內部氣路及消音器。電子調壓閥接受主控板指令，按設定速率平穩升壓，避免氣壓沖擊造成潤濕濾芯脫水或膜結構受損。氣路經優化后允許上游連接管路延長至100米而不影響測試精度，方便現場對高位或遠距離濾殼進行測試。

傳感模塊核心為兩支高分辨率絕壓/差壓傳感器，分別用于監測上游壓力與保壓衰減量。傳感器經溫度補償與工廠標定，在全量程內保持線性。配合專利算法，可有效區分真實壓力衰減與溫度變化引起的偽衰減，提高保壓與擴散流測試的判斷可靠性。

主控板基于ARM架構運行定制Linux系統，負責執行測試流程、采集傳感器數據、運行泡點/擴散流/水浸入算法、管理用戶權限與審計追蹤、驅動打印機及通信接口。Linux系統的引入使儀器具備較高的抗病毒能力與系統穩定性，適合長期連續運行。

人機交互依靠10英寸65535色彩色電阻式/電容式觸摸屏實現。界面布局采用圖標與文字結合方式，主菜單顯示"新建測試""歷史記錄""方案管理""系統設置""審計追蹤""用戶管理"等入口。測試中實時繪制壓力-時間曲線或擴散流-壓力曲線（三曲線顯示與打印功能），操作者能直觀判斷測試進程是否正常。

數據與外設部分含內置微型熱敏打印機（無油墨、無碳帶，避免顆粒污染潔凈區）、USB Host接口（用于U盤數據導出及系統升級）、RS232/RS485串行口、(4-20)mA模擬量輸出及報警繼電器（選配）。審計追蹤與測試結果文件采用加密格式存儲，導出時包含原始數據、配置參數與電子簽名信息，確保數據不可篡改。

機箱采用鈑金噴塑工藝，正面防護等級達IP65，可耐受潔凈室日常酒精擦拭消毒。整體尺寸240×320×400 mm，重量約10 kg，便于在實驗室臺面或現場隨身攜帶。

五、軟件功能與權限管理體系

BQS-2600的軟件系統圍繞GMP數據完整性ALCOA+原則設計，主要功能模塊如下：

用戶管理：支持最多1000個獨立用戶賬號，每個賬號可分配四級權限——管理員（Administrator）、高級操作員（Supervisor）、操作員（Operator）、只讀用戶（Auditor）。管理員可創建/停用賬號、重置密碼、設定密碼復雜度與有效期。所有登錄、注銷、修改參數、刪除記錄、導出數據等操作均寫入審計追蹤。

審計追蹤：系統自動記錄不少于5年的操作日志，內容包括用戶ID、時間戳、事件類型（登錄、測試啟動/終止、參數修改、方案編輯、數據導出、打印等）、原值與新值。審計追蹤文件僅可查詢與導出，不可編輯或刪除，滿足FDA 21 CFR Part 11對電子記錄的追溯要求。

方案管理：可預存1000組測試方案，每組方案包含測試類型（泡點/擴散/水浸入/保壓/超濾）、濾芯公稱孔徑、有效面積、潤濕液類型、測試壓力（或自動按泡點百分比計算）、穩壓時間、判定限值、合格范圍等。現場測試時只需調用方案編號，儀器自動載入參數，減少手工輸入錯誤。

測試執行：選定方案后點擊"開始"，儀器自動執行充氣—穩壓—測試—排氣—結果顯示。測試中屏幕動態刷新當前壓力、擴散流（或泡點值）及實時曲線。測試結束顯示"PASS"或"FAIL"，并給出實測值與限值對比。若超差可提示可能原因（如濾芯破損、潤濕不充分、接頭泄漏）。

數據查詢與導出：歷史記錄最多存儲30萬條，可按日期、批號、濾芯編號、方案名稱篩選查詢。選中記錄可查看詳細測試參數、曲線及簽名信息，支持通過USB口導出為加密數據文件或PDF格式報告，亦可連接PC端專用軟件進行批量分析。

電子簽名：關鍵操作（如批準測試方案、復核測試結果）可要求二級或三級電子簽名，簽名信息綁定至對應記錄，形成閉環追溯。

六、詳細操作與測試流程

以下按典型離線擴散流測試與泡點測試分別說明操作要點。實際操作時請參照現場SOP及濾芯廠家提供的完整性測試參數。

6.1 測試前準備

確認儀器已接通100–240 V AC電源，接地良好。開機后系統自檢，顯示登錄界面。輸入用戶名與密碼登錄（權限需為操作員及以上）。檢查氣源——建議使用潔凈、干燥的壓縮空氣或氮氣，氣源壓力應高于測試壓力至少2 bar（約2000 mbar），且不超過儀器最大允許進氣壓力（10000 mbar）。將快插氣管連接至儀器進氣口，下游測試口通過專用軟管連接濾芯上游端口，濾芯下游（或濾殼排氣口）視測試類型封堵或連通大氣（泡點目測時需接下游觀測管）。

確認濾芯已按廠家要求充分潤濕。親水性膜（如PES、尼龍）通常用注射用水或純化水潤濕；疏水性膜（如PVDF、PTFE）做泡點測試時需用異丙醇或專用潤濕液充分浸潤，做水浸入法則直接充水。潤濕不完全是完整性測試失敗最常見的原因。

6.2 擴散流測試（Forward Flow / Diffusion）

在主菜單選擇"新建測試"→"擴散流測試"。調用對應濾芯的預存方案，或手動輸入：濾芯類型、有效過濾面積（m2或cm2）、測試壓力（一般為泡點×0.8，或由廠家給出）、合格上限擴散流值（ml/min）。確認連接無誤后按"開始"。

儀器先快速充壓至接近測試壓力，然后轉入慢速微調穩壓段，待壓力穩定后進入擴散流測量時段（通常數十秒至數分鐘，依濾芯面積而定）。期間屏幕顯示壓力曲線與實時擴散流估算值。測量結束顯示擴散流結果，若≤設定上限則報PASS，否則FAIL。

測試完成后儀器自動排氣泄壓，可打印報告或返回主界面。建議在首次使用新濾芯型號時，先做三次平行測試確認重現性。

6.3 泡點測試（Bubble Point）

選擇"泡點測試"→"增強泡點"（推薦）或"基本泡點"。增強泡點需輸入預估泡點值（可參考濾芯銘牌或歷史數據）、升壓速率、判定閾值。基本泡點則需目測第一個連續氣泡串出現時按停止鍵記錄壓力。

增強泡點模式下，儀器以階梯或連續方式緩慢升壓，同步監測下游氣體流量。當檢測到流量突增超過背景擴散流一個設定倍數時，自動鎖定當前壓力為泡點值，較目測法客觀且可記錄曲線。結果顯示泡點壓力，與方案設定最小泡點值比較給出判定。

注意：泡點測試會使潤濕膜孔逐步失水，屬半破壞性測試，同一濾芯不宜反復多次進行，尤其對小孔徑親水膜。

6.4 水浸入測試（Water Intrusion）

選擇"水浸入測試"，輸入濾芯面積、測試壓力（低于水突破壓力）、浸入體積上限。將濾芯上游注滿潔凈水（無氣泡），下游接儀器測試口（通常封閉或連低壓檢測）。啟動后儀器加壓至設定值并監測壓力變化換算為浸入體積。結果低于限值則通過。此方法不用有機溶劑，適合疏水氣體濾芯的日常監測。

6.5 保壓測試（Pressure Hold）

選擇"保壓測試"，設定充氣壓力與保壓時間（通常1–5分鐘）。儀器充氣至目標壓力、關閉進氣閥，計時保壓，時間到后顯示壓力衰減值或與初始值之差。衰減量小于允許值（根據系統容積計算或廠家給定）為通過，用于確認濾殼系統密封完好。

6.6 歷史查詢與報告輸出

測試結束后數據自動保存。進入"歷史記錄"可檢索本次測試，查看完整曲線與參數。插入U盤選"導出"，可將原始數據、配置及曲線圖存入U盤。按"打印"可通過內置熱敏打印機輸出符合GMP要求的測試報告（含日期、時間、操作員、方案名、實測值、判定結果、電子簽名欄）。

七、濾芯潤濕與測試參數設定要點

完整性測試的準確性高度依賴于濾芯的正確潤濕與合理參數設置。

潤濕液選擇：親水膜用水；疏水膜泡點用水浸入法用水，泡點法用異丙醇（IPA）或乙醇-水混合液（通常50%–70% v/v乙醇）。潤濕液溫度宜接近室溫，避免溫差引起溶氣或氣泡。

潤濕操作：將濾芯浸入潤濕液中，緩慢擠壓/釋放數次排盡孔隙中空氣，浸泡時間依廠家推薦（通常親水膜15–30分鐘，疏水膜用IPA浸泡至少30分鐘至完全浸潤）。筒式濾芯應從中心孔進水排氣，確保每根褶皺都被液體填充。

有效面積輸入：必須按濾芯實際有效過濾面積（Single Open End或Double Open End結構不同）輸入，面積錯誤會直接導致擴散流限值計算偏差。多芯濾筒按芯數×單芯面積合計輸入，BQS-2600最多支持12芯20英寸濾筒測試。

測試壓力設定：擴散流測試壓力通常為最小泡點×0.8（親水膜）或廠家指定壓力；泡點測試從低于預期泡點約20%開始升壓；水浸入壓力參照疏水膜水突破壓力×0.8以下。

限值設定：擴散流上限可按廠家提供擴散流@測試壓力×1.5安全系數設定，或依據公式 Q = D? × A × (P / P?) 估算（D?為標準壓力下單位面積擴散流）。泡點下限取廠家給定最小泡點值。水浸入上限取廠家給定最大值。

八、現場應用與行業適配

BQS-2600氣泡點擴散流完整性測試儀在以下場景中均有成熟應用：

制藥行業：注射用水終端0.22 μm PVDF濾芯擴散流驗證；配液罐呼吸器0.22 μm PTFE濾芯水浸入測試；除菌級筒式過濾器（1–40英寸，單芯至多芯）泡點與擴散流確認；超濾膜包完整性檢查；隧道烘箱高效過濾器檢漏配合。

生物工程：發酵罐進氣/排氣疏水濾芯的水浸入法周期性監測；層析系統緩沖液過濾器的在線完整性確認；細胞培養液除菌過濾驗證。

醫療器械：透析器、輸注器具生產中用到的終端過濾器完整性核查；醫院中心供氧系統細菌濾器的定期保壓與泡點測試。

微電子：超純水系統拋光混床后0.05 μm或0.1 μm筒式濾芯的泡點評估；光刻膠過濾器的擴散流檢測。

食品飲料：果汁、啤酒除菌過濾芯（通常為0.45 μm或0.65 μm）的擴散流驗證。

儀器支持在線（與工藝管路連接，通過閥組切換進行在位測試）與離線（拆下濾芯在實驗臺用專用夾持器測試）兩種方式，配合最長100 m可延展氣路及信號輸出選件，可接入SCADA或BMS系統實現集中監控。

九、日常維護與定期校準

為保證長期測試準確度與合規性，應制定儀器維護與校準計劃。

外部清潔：使用無絨布蘸少量中性清潔劑或70%異丙醇擦拭外殼與觸摸屏，避免液體滲入接口。正面IP65防護允許定期消毒，但背部接口與散熱孔不宜直接噴水。

快插接頭：檢查Staubli或同級接頭密封圈是否老化、磨損，若有漏氣或插拔不暢應更換原廠備件。保持接頭帽蓋好防止污染。

打印機：熱敏打印紙用完后按說明更換，注意紙卷方向（熱敏面朝外）。打印機頭若積垢可用專用清潔筆輕拭。

傳感器校準：建議每年或按公司計量規程送計量部門檢定/校準壓力傳感器，取得校準證書。儀器內部提供校準偏移修正入口（需管理員權限），校準后應更新審計追蹤記錄。

軟件升級：在廠家指導下可通過U盤升級固件，升級前后需備份配置與用戶數據，升級操作記入審計追蹤。

氣源處理：建議在氣源入口加裝精密過濾器與減壓閥，除去壓縮空氣中的油、水、微粒，防止污染儀器內部閥件。

故障排查簡表：

• 無法充氣：檢查氣源壓力、進氣軟管是否彎折、快插接頭是否插到底、測試方案中壓力設置是否超限。

• 測試結果偏小/偏大：確認有效面積輸入是否正確、潤濕是否充分、上下游管路有無泄漏、環境溫度變化過大。

• 屏幕無反應：長按電源鍵重啟；仍無反應查電源適配器與保險管。

• 無法導出數據：U盤格式需用FAT32，容量不大于32 GB，插入后等待系統識別再操作。

• 審計追蹤無法查看：確認登錄賬號有足夠權限（審計員或管理員）。

十、數據完整性與法規符合性說明

在GMP環境下，BQS-2600通過以下設計滿足數據完整性要求：

原始數據以不可改寫格式存儲于本地加密數據庫，包含時間戳、序列號、傳感器讀數、判定結果。

審計追蹤獨立記錄所有影響數據的關鍵操作，且與測試記錄關聯，不可單獨刪除或修改。

用戶權限分級防止未授權訪問；密碼策略支持復雜度與周期管理。

電子簽名綁定至測試記錄與方案審批，符合FDA 21 CFR Part 11對封閉系統的要求。

U盤導出數據含哈希校驗值，可在上位機軟件中驗證未被篡改。

內置微型打印機輸出帶日期時間、序列號信息，可作為紙質備份歸檔。

這些特性使該儀器適用于需通過FDA、EMA、NMPA等藥監機構現場檢查的制藥企業，能夠支撐工藝驗證（PQ）、設備確認（IQ/OQ/PQ）及年度產品回顧中的數據溯源需求。

十一、選型配置與附件說明

標準配置通常含：BQS-2600主機一臺、電源線一根、進氣快插氣管（2米）、測試連接管（2米，兩端帶快插接頭）、Staubli測試接頭適配組件一套、熱敏打印紙若干、操作手冊、合格證及計量證書（可選）。

常用選配件包括：備用電池模塊（斷電后保存數據與繼續打印）、4–20 mA/RS485/報警輸出板、無線Wi-Fi/藍牙模塊、不同規格濾芯夾持器（用于離線測試針式濾器、平板膜）、延長氣路管（最長100 m）、異丙醇潤濕液、校驗用標準漏孔等。

用戶可根據實際需求（如是否需接入現場DCS、是否要做多芯大濾筒測試、是否需要OQ驗證文件包）向供應商咨詢定制方案。

十二、常見問題與試驗建議

以下是現場操作中積累的經驗建議：

新濾芯首次測試建議先做泡點粗測確定實際泡點值，再依此設擴散流測試壓力，避免擴散流測試壓力偏高導致潤濕膜脫水。

冬季室溫較低時，異丙醇粘度增大、表面張力略變，泡點值可能稍有差異，應盡量在恒溫區操作或按廠家溫度修正表修正。

多芯濾筒測試時務必確認各芯均充分潤濕且上游氣路分配均勻，必要時逐芯單獨測試排查。

若擴散流測試反復FAIL但泡點合格，常見原因為潤濕不足或有效面積錄入過大，可重新充分潤濕后復測。

保壓測試不合格時，先用皂液檢查外漏（接頭、濾殼O型圈），排除外漏后再考慮濾芯本體問題。

長期停用前建議用干燥空氣吹掃內部管路，斷開氣源與電源，罩防塵罩存放于干燥環境。

十三、結語

BQS-2600型氣泡點擴散流完整性測試儀憑借其全面的測試模式（泡點、增強泡點、擴散流、水浸入、保壓、超濾膜包）、符合GMP/FDA Part 11的數據完整性體系、10英寸彩屏人機交互、可延展100米氣路及豐富的數據接口，為制藥、生物、電子及食品等行業提供了系統化、規范化的過濾器完整性驗證手段。通過本文對儀器原理、參數、操作、潤濕要求及維護要點的詳盡闡述，期望能幫助驗證工程師、QA/QC人員及現場操作員更深入地理解完整性測試技術，規范儀器使用，從而獲得可靠、可追溯的測試數據，保障過濾工藝的無菌保證水平與產品質量安全。
