在半導體制造、制藥工程以及高純材料合成等對水質要求極高的領域中，水中微量有機污染物的控制是保障工藝穩定性與產品良率的核心環節。總有機碳（Total Organic Carbon, TOC）作為評價水中有機物含量的綜合指標，能夠靈敏地反映出純水系統中微量有機物的污染程度。針對這一需求，專門用于檢測超純水與去離子水中痕量有機碳的專用分析儀器應運而生。本文將以BC-50A型分析儀器為例，深入探討純水總有機碳分析儀的工作原理、技術特性、應用場景以及操作維護規范，旨在為相關行業的工程技術人員與質量檢測人員提供一份詳盡的參考資料。

一、儀器概述與應用背景

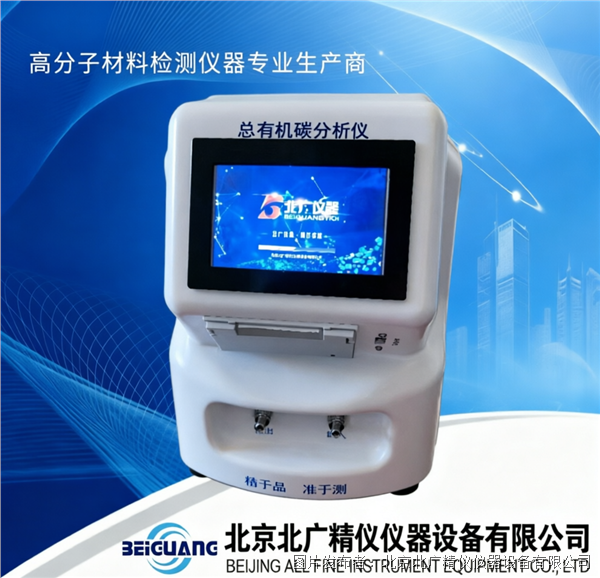

純水toc總有機碳分析儀是一款專為高純水體系設計的專用檢測設備。該儀器主要針對總有機碳濃度在0.001毫克每升至1.000毫克每升范圍內的水樣進行精確測定，這一量程覆蓋了從超純水到一般去離子水的絕大部分檢測需求。不同于傳統實驗室分析儀器，該設備在設計理念上強調操作的便捷性與維護的經濟性，整機采用便攜式設計，無需操作人員具備深厚的化學專業背景即可快速上手。

在半導體晶圓清洗工藝中，哪怕是ppt級別的有機污染物都可能導致柵極氧化層缺陷，進而影響芯片的電學性能。在制藥行業，注射用水與純化水中的有機碳含量直接關系到藥品的安全性與有效性，是各國藥典強制管控的關鍵質量屬性。因此，開發一款能夠穩定檢測超低濃度TOC、且維護成本低的在線或離線分析工具，對于提升生產過程的水質監控能力具有重要意義。

純水toc總有機碳分析儀采用了先進的電導率差值檢測技術，摒棄了傳統燃燒法所需的載氣與催化劑，從原理上簡化了系統結構，降低了用戶的運維負擔。其檢測精度能夠達到微克每升級別，響應時間控制在四分鐘以內，完全能夠滿足現代工業生產對于水質實時監控的要求。無論是安裝在純水系統的管路上進行24小時不間斷監測，還是作為實驗室臺式儀器進行抽樣檢測，該設備都能提供可靠的數據支持。

1.1 核心特性概覽

該儀器的設計充分考慮了工業現場與實驗室的雙重需求，主要表現出以下顯著特性：

首先是便攜與集成的結構設計。儀器采用一體化便攜設計，體積小巧，方便移動至不同的取樣點進行現場檢測。內部集成了嵌入式系統與彩色觸摸屏，實現了人機交互的直觀化。全中文的操作界面大大降低了語言門檻，操作人員無需記憶復雜的代碼或指令，通過觸摸操作即可完成所有設置。

其次是長效穩定的檢測原理。儀器利用紫外氧化結合電導率差值法的原理，無需添加任何化學試劑。這意味著在日常使用中，用戶不需要購買、儲存和更換危險的化學試劑，既降低了耗材成本，也避免了化學廢液的處理難題。由于沒有移動部件（如氣動閥或注射泵），儀器的長期穩定性得到了顯著提升，大幅減少了因機械磨損導致的故障率。

再者是完善的數據管理與報警功能。系統內置大容量存儲空間，能夠保存長達六個月的歷史數據。當檢測到的TOC濃度超過預設的安全閾值時，儀器不僅會觸發聲光報警，還能輸出控制信號，可與外部的純水循環系統或排放閥門聯動，自動阻斷不合格水流進入關鍵工藝段。

此外，儀器在合規性方面表現出色。其設計嚴格遵循《中國藥典》對于制藥用水總有機碳檢測的相關規定，支持系統適用性試驗，并提供完整的IQ（安裝確認）、OQ（運行確認）與PQ（性能確認）服務文檔，幫助制藥企業輕松應對GMP（藥品生產質量管理規范）審核。

二、測試原理與理論基礎

深入理解儀器的檢測原理，有助于操作人員正確解讀數據并排查潛在的測量異常。BC-50A型分析儀采用的是“紫外催化氧化-電導率差值法”，其核心邏輯基于物質守恒與電離平衡理論。

2.1 總有機碳的定義與計算

自然界水體中的碳元素主要以兩種形態存在：一種是有機碳（Organic Carbon），即來源于動植物殘體、微生物代謝物或人工合成有機物的碳；另一種是無機碳（Inorganic Carbon），主要包括碳酸鹽、碳酸氫鹽和溶解在水中的二氧化碳。

總有機碳（TOC）的定義是水中所有有機污染物的含碳總量。為了消除無機碳對有機物檢測的干擾，儀器采用了差減法進行計算。其公式為：

TOC = TC - TIC

其中，TC（Total Carbon）代表總碳，即樣品中所有形態的碳（包括有機碳和無機碳）的總和；TIC（Total Inorganic Carbon）代表總無機碳，即樣品中所有無機形態的碳的總和。通過分別測定TC和TIC，相減后即可得到純粹的TOC值。

2.2 紫外催化氧化技術

要將有機物轉化為可供檢測的二氧化碳，必須對樣品進行氧化處理。該儀器采用了紫外（UV）氧化法。在儀器內部，水流經過一個特制的螺旋石英玻璃管，管內壁鍍有二氧化鈦（TiO2）催化劑，管中心安裝有高能紫外燈。

當水樣流經石英管時，紫外光照射激發二氧化鈦產生具有極強氧化性的羥基自由基（·OH）。這種自由基能夠無選擇性地將水中難降解的大分子有機物打斷、氧化，最終徹底轉化為二氧化碳（CO2）和水（H2O）。相比于需要高溫燃燒的方法，紫外催化氧化在常溫常壓下即可進行，能耗更低，且不會產生氮氧化物等有毒副產物。

2.3 電導率差值檢測法

氧化生成的二氧化碳需要通過電導率傳感器來定量。二氧化碳溶于水后會生成碳酸，碳酸是一種弱酸，會發生電離產生氫離子和碳酸氫根離子，從而導致水樣的電導率升高。電導率升高的幅度與水樣中二氧化碳的濃度成正比。

儀器的光路系統設計獨具匠心。進水水樣首先被分流器分成完全相同的兩路：

第一路水流直接通過電導率傳感器，此時測得的電導率反映的是水中原本存在的無機離子（包括原有的碳酸氫根等）的貢獻，用于計算TIC。

第二路水流先經過紫外氧化反應器，有機物被轉化為二氧化碳，然后再流過電導率傳感器。此時測得的電導率是原有無機離子加上新生成碳酸離子的總和，用于計算TC。

通過高精度測量這兩路電導率的差值，并經過特定的算法校正（考慮溫度、pH值等因素），儀器就能準確推算出由有機物轉化而來的二氧化碳量，進而計算出總有機碳的濃度。這種方法無需復雜的氣體轉移裝置，響應速度快，維護簡單。

三、主要性能參數

測量范圍:0.001mg/L~1.0mg/L(傳感器可定制，濃度可調節達到1000mg/L，根據式樣要求傳感器定制調節到某一段濃度范圍)

精度:±4%測試范圍

分辨率:0.001mg/L

分析時間:連續分析

響應時間:4分鐘之內

檢測極限:0.001mg/L

樣品溫度:1-70℃

重復性誤差:≤3%

電源要求/功能:220V

顯示屏:彩色觸摸屏

四、硬件結構與組件詳解

儀器的硬件系統由流體管路、光學反應室、電學檢測模塊以及控制系統四大部分組成。各部件的精密配合保證了儀器在復雜工業環境下的長期穩定運行。

4.1 流體傳輸系統

流體傳輸的核心是進口高精度蠕動泵。蠕動泵通過擠壓富有彈性的泵管來推動液體前進，液體只接觸泵管內壁，不與泵頭機械結構接觸，這有效避免了交叉污染和泄漏風險。由于采用了無閥設計，流體的脈動極小，保證了流速的穩定性。進樣管采用耐腐蝕的特氟龍材質，能夠抵抗酸堿及有機溶劑的腐蝕。為了防止顆粒物堵塞管路，在進樣口前端通常設計有微粒過濾器，對于含有懸浮物的水樣，需定期更換濾芯。

4.2 光學氧化反應室

這是儀器實現有機物氧化的核心場所。反應室內置一根螺旋狀的石英玻璃管，其內壁經過特殊處理，均勻鍍覆了納米級二氧化鈦薄膜。這種螺旋設計延長了水樣在反應室內的停留時間（即延遲時間），確保有機物能夠被充分氧化。石英管具有極佳的紫外透光率，且耐高溫、耐腐蝕。位于石英管中心的紫外燈管發射185nm和254nm波長的紫外線，其中185nm的短波紫外線能夠直接裂解水分子產生羥基自由基，而254nm的紫外線則起到激活催化劑的作用。紫外燈的壽命通常可達數千小時，且更換時無需拆卸整個機箱外殼，通過側面蓋板即可直接抽取更換，極大便利了維護工作。

4.3 電導率檢測傳感器

儀器配備了兩路高精度的電導率傳感器，通常采用雙極式或四極式結構。傳感器由高純度的不銹鋼或鈦合金電極組成，表面經過拋光處理以減少極化效應。由于純水的電導率極低（接近18.2 MΩ·cm），微小的溫度變化都會引起電導率的顯著波動，因此傳感器內部或附近通常集成有高精度的溫度傳感器（如Pt1000），用于實時進行溫度補償，確保測量結果的準確性。傳感器的安裝位置經過流體動力學優化，避免了氣泡滯留，因為氣泡會嚴重影響電導率的測量值。

4.4 控制與顯示系統

儀器的大腦是一顆高性能的工業級CPU。該處理器負責控制蠕動泵的轉速、采集電導率與溫度信號、執行復雜的數學模型運算以及驅動觸摸屏顯示。顯示屏采用640 * 480點陣的真彩液晶觸摸屏，色彩鮮艷，可視角度大。界面設計簡潔直觀，主界面實時顯示當前TOC濃度、電導率值、溫度以及設備運行狀態。用戶可以通過觸摸按鍵輕松切換至歷史曲線查詢、參數設置或系統校準界面。

4.5 外殼與接口

儀器外殼采用高強度工程塑料或鈑金材質，表面經過防腐蝕噴涂處理，適應潔凈室或工業現場的嚴苛環境。背部面板集中了所有的對外接口，包括220V交流電源輸入、RS232數據通訊接口（用于連接上位機或打印機）、4-20mA模擬量輸出接口（用于連接記錄儀或DCS系統）以及報警繼電器輸出接口。所有接口均配有明確的標識，方便現場接線。

五、軟件功能與操作流程

BC-50A的軟件系統基于嵌入式實時操作系統開發，功能強大且運行穩定。以下將詳細介紹儀器的軟件功能菜單與標準操作流程。

5.1 開機預熱與自檢

接通電源后，儀器進入開機自檢程序。屏幕顯示儀器型號與版本號，隨后系統自動檢測紫外燈強度、傳感器連接狀態以及存儲器容量。由于紫外燈需要一定的預熱時間才能達到穩定的光強輸出，建議開機后等待15至30分鐘再進行零點校準或樣品測試，以獲得最佳精度。

5.2 主菜單與參數設置

自檢完成后進入主菜單。用戶首先需要設置系統參數。關鍵參數包括：

• 量程選擇：根據預期的水樣濃度，選擇0-1mg/L的高靈敏度量程，或者切換到定制的高濃度量程（如0-1000mg/L）。

• 報警限值：設置TOC濃度的上限值。當測量值超過此數值時，儀器將激活繼電器，輸出開關量信號。

• 校準系數：用于輸入標準溶液的校準因子，修正系統誤差。

• 時間與日期：設置系統時鐘，確保存儲數據的時效性。

5.3 校準與驗證

為了保證測量準確性，定期進行校準是必不可少的步驟。儀器支持多點校準。通常使用零水（TOC低于0.001mg/L的超純水）進行零點校準，使用已知濃度的蔗糖或苯醌標準溶液進行斜率校準。操作非常簡單：將進樣管插入標準溶液中，在菜單中選擇“校準”功能，儀器會自動吸入樣品并進行分析，完成后顯示校準曲線。

系統適用性試驗是制藥行業特有的驗證要求。根據藥典規定，需要使用鄰苯二甲酸氫鉀（KHP）和碳酸氫鈉/碳酸鈉混合液來驗證儀器的TOC響應效率。儀器內置了相應的計算程序，自動計算響應效率是否合格（通常要求大于95%），并生成驗證報告。

5.4 樣品測試模式

儀器提供兩種主要的測試模式：

• 離線分析模式：適用于實驗室抽檢。用戶將進樣管插入待測水樣中，點擊“開始”按鈕，儀器自動完成進樣、氧化、檢測與計算，并在屏幕上顯示結果。測試完成后可手動觸發打印功能，輸出包含時間、濃度、序列號等信息的報告。

• 在線監測模式：適用于純水管道監控。在此模式下，儀器持續從管路中抽取水樣進行分析。屏幕實時刷新數據，并繪制濃度變化趨勢圖。歷史數據按時間戳自動存儲在內部Flash中，用戶可通過USB接口或RS232接口將數據導出至電腦進行趨勢分析。

5.5 維護與診斷功能

軟件內置了豐富的診斷工具。用戶可以查看紫外燈的工作時長、泵管的累計運行里程，以便提前安排備件更換。管路清洗功能允許用戶一鍵啟動清洗程序，利用清洗液或純水沖洗整個流路系統，去除殘留的污染物。

六、在純水系統中的具體應用

純水總有機碳分析儀在半導體、制藥、電力等行業有著廣泛的應用，針對不同場景，其安裝位置與檢測目的各有側重。

6.1 半導體行業超純水監控

在半導體晶圓廠（Fab），超純水（UPW）系統是整個制造的“血液”。TOC分析儀通常被安裝在以下幾個關鍵點：

• RO（反滲透）產水端：監測反滲透膜對有機物的去除效果，判斷膜元件是否需要清洗或更換。

• 拋光混床（Polishing Mixed Bed）之后：這是進入工藝腔室前的最后一道關卡，此處TOC必須控制在極低水平（通常<10 ppb），任何微小的波動都預示著樹脂失效或系統污染。

• 清洗機臺回水端：監測工藝槽內的有機物剝離情況，評估清洗效果。

由于半導體行業對TOC極其敏感，該儀器的高分辨率（0.001mg/L）和快速響應時間（4分鐘內）使其成為制程控制的理想選擇。

6.2 制藥行業純化水與注射用水

在制藥行業，TOC是GMP強制要求的必檢項目。

• 純化水系統：用于監測原水預處理效果及反滲透系統的脫鹽率。

• 注射用水（WFI）系統：注射用水通常通過蒸餾或多效蒸餾制備，TOC主要來源于儲罐呼吸口帶入的有機揮發物或分配系統管道的脫落物。在線TOC監測可以替代繁瑣的手工取樣化驗，實現實時監控。

• 清潔驗證：在更換藥品品種或對生產設備進行清洗后，需要檢測最終沖洗水中的TOC含量。如果TOC低于設定閾值，證明設備已清洗干凈，無活性藥物成分殘留。這是TOC儀在制藥廠最重要的應用之一。

6.3 其他行業應用

在火力發電廠，鍋爐補給水系統需要嚴格控制有機物，防止其在高溫高壓下分解產生酸性物質，導致鍋爐腐蝕。在食品飲料行業，用于監測水源地水質及清洗消毒后的殘留物。在環保領域，可用于地表水、地下水的有機物污染普查。

七、日常維護與故障排除

為了確保儀器的長期穩定運行，建立規范的維護制度至關重要。

7.1 日常維護

• 清潔進樣濾網：每周檢查進樣口的過濾器，若有雜物堵塞及時清理。

• 檢查廢液排放：確保廢液管通暢，廢液瓶未滿。

• 擦拭外殼：使用無塵布擦拭觸摸屏與機身，保持潔凈。

7.2 周期性維護

• 更換蠕動泵管：根據使用頻率，每3-6個月更換一次蠕動泵管。老化的泵管會導致流速不準或破裂漏水。

• 更換紫外燈：雖然紫外燈壽命較長，但光強會隨時間衰減。建議每年檢查一次光強，必要時進行更換。得益于人性化設計，更換燈管無需拆機箱。

• 清洗反應器與傳感器：若水樣較臟，石英管內壁可能會附著污垢，導致氧化效率下降。此時需使用專用的清洗劑（如稀鹽酸或過氧化氫）循環清洗。

7.3 常見故障及處理

• 讀數偏高或不穩：可能是零點漂移，需用零水重新校準；也可能是管路中有氣泡，需檢查管路連接是否漏氣，或運行幾次排空程序。

• 響應變慢：可能是紫外燈老化，氧化效率降低；或者是流速過快，水樣在反應器內停留時間不足。

• 泵不轉：檢查泵管是否卡死，電機是否有異物阻擋，或驅動電路是否故障。

• 無法存儲數據：檢查存儲器是否已滿，若已滿需導出并刪除舊數據。

八、安全注意事項

雖然該儀器屬于低壓電器，但在操作過程中仍需注意以下安全事項：

1. 電氣安全：儀器必須連接可靠的地線。在插拔電源插頭或打開機箱蓋板前，務必切斷電源。雖然儀器本身功耗不高，但純水環境存在漏電風險。

2. 紫外輻射防護：紫外燈工作時會產生肉眼不可見的紫外輻射，切勿在儀器運行時直視光源或通過未遮蔽的窗口觀察，以免灼傷眼睛。更換燈管時務必斷電。

3. 化學品接觸：雖然儀器無需添加試劑，但在進行校準或驗證時，操作人員可能會接觸到標準溶液。請佩戴防護手套和護目鏡，避免化學品濺入眼睛或皮膚接觸。

4. 高溫表面：雖然概率較低，但在長時間連續運行或環境溫度較高時，儀器內部電子元件或紫外燈鎮流器可能會產生熱量，請勿觸摸內部散熱片。

5. 廢液處理：儀器排出的廢液可能含有被氧化的有機物或微量的催化劑顆粒，應按照實驗室廢液處理規范進行收集和處理，不得隨意倒入下水道。

九、技術發展趨勢與展望

隨著分析技術的不斷進步，純水總有機碳分析儀也在向著更高靈敏度、更智能化和更集成化的方向發展。

未來的儀器可能會集成膜電導率法（Membrane Conductivity）來進一步提高抗干擾能力，或者引入紫外光譜掃描技術來定性分析有機物的種類。在數據處理方面，物聯網（IoT）技術的應用將使儀器能夠實時上傳數據至云端服務器，通過大數據分析預測水質變化趨勢，實現預測性維護。同時，微流控技術的發展有望大幅縮小儀器的體積，使其能夠集成到便攜式手持設備中，滿足現場快速篩查的需求。

十、結語

綜上所述，BC-50A型純水總有機碳分析儀憑借其紫外催化氧化原理、電導率差值檢測技術以及人性化的設計，為高純水系統中的有機物監控提供了可靠的解決方案。通過本文對儀器原理、參數、操作及維護的詳盡闡述，期望能為廣大工程技術人員與科研工作者提供一份實用、嚴謹的參考資料，助力其在各自領域內實現對水質的有效管控，保障生產工藝的穩定與產品的高質量。
