在橡膠工業的質量控制與配方研發體系中，對未硫化膠料硫化特性的精確測定是一項基礎且關鍵的試驗環節。橡膠制品的生產工藝，如輪胎制造、密封件模壓、膠管擠出等，均高度依賴于膠料在加熱條件下的交聯動力學行為。硫化時間過短會導致產品欠硫，物理機械性能不達標；硫化時間過長則會引起過硫，使膠料發硬變脆，同時降低生產效率與能源利用率。為了科學評價膠料的硫化特性，找出最適合的硫化時間，必須依據國家標準與國際標準進行規范的流變學測試。

一、儀器概述與應用背景

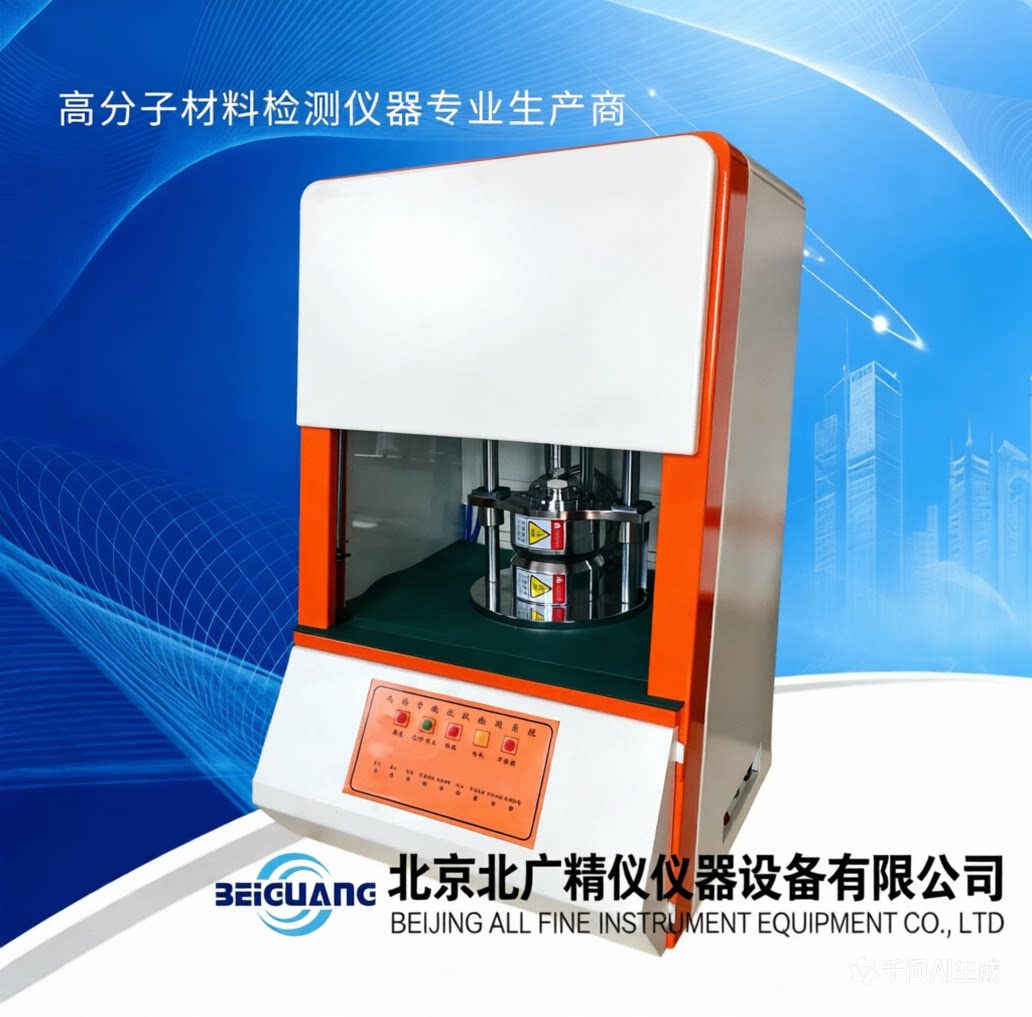

橡膠流變儀是一款專為測定未硫化橡膠特性而設計的專業檢測設備。該儀器采用計算機控制與接口板進行數據的采集、保存、處理和打印，配合專用的測試軟件，實現了整個測量過程的自動化。設備整體結構緊湊，操作界面友好，具備簡便、可靠、實用等特點，適用于實驗室研究與生產線質量控制等多種場景。

在橡膠加工過程中，生膠與配合劑混合后形成的混煉膠必須經過硫化才能成為具有實用價值的彈性體。硫化過程中，膠料的內部結構從線型或輕度支鏈型轉變為三維網狀結構，宏觀上表現為彈性增加、塑性下降。無轉子硫化儀通過施加一個小幅振蕩應變于密閉模腔內的膠料，實時監測膠料對模具的反作用扭矩隨時間的變化。這一扭矩-時間曲線（即硫化曲線）包含了豐富的流變信息，如焦燒時間、正硫化時間、硫化速率、 plateau扭矩等。通過對這些參數的分析，工程師可以判斷膠料的加工安全性、硫化效率以及最終交聯密度。

橡膠流變儀的應用范圍覆蓋了從原材料入廠檢驗到新產品開發的各個環節。在原材料檢測中，它可以快速鑒別生膠、炭黑、促進劑等批次間的穩定性；在配方設計中，通過改變硫化體系、填充體系或增塑劑的用量，利用該儀器評估各組分對硫化特性的影響，從而優化配方；在生產過程控制中，定期抽取混煉膠進行流變測試，監控生產工藝的波動，確保產品質量的一致性。此外，該設備還可用于研究不同溫度、頻率或振幅條件下的動態粘彈性行為，為橡膠加工流變學的基礎研究提供實驗手段。

1.1 核心特性概覽

該儀器的設計充分考慮了實驗室與質檢中心的多樣化需求，主要表現出以下顯著特性：

首先是高精度的力矩測量系統。儀器配備了分辨率為0.001N.m的傳感器，能夠捕捉膠料在硫化初期極其微小的扭矩變化。這種高靈敏度對于準確測定焦燒時間（如T10）至關重要，因為焦燒階段扭矩增長緩慢，低分辨率傳感器可能無法區分背景噪聲與真實信號。

其次是智能化的溫控系統。采用Intelligent數字式溫控儀表，實時Automatism調整PID控制參數，控溫精度達到≤±0.3℃。溫度是影響硫化反應速度的關鍵因素，精確的溫度控制確保了試驗結果的重現性與可比性。溫度控制范圍寬達0--200℃，適應了從低溫硫化到高溫快速硫化的多種工藝模擬。

再者是靈活的旋轉驅動系統。采用步進Electronics調速電機配合振幅調整器，擺動角度可精確設定為±0.5°±1°。小振幅振蕩既保證了膠料處于線性粘彈性區域，避免破壞正在形成的網絡結構，又能提供足夠的應變信號供傳感器檢測。步進電機調速平穩，啟停響應迅速，有利于試驗程序的精確執行。

此外，儀器具備強大的軟件功能。測試軟件在計算機屏幕上顯示硫化曲線，支持曲線比較、放大、縮小等操作，方便用戶進行數據對比與細節分析。軟件還提供鼠標即點即用或主機面板輕觸按鍵兩種試驗方式，兼顧了不同操作習慣的人員。數據可通過RS232接口傳輸，實現與工廠信息管理系統的無縫對接。

在模腔設計上，儀器采用Cr6wv材質制造模腔，符合GB/T16584-1996標準要求。該材質具有較高的硬度與耐磨性，能夠長期承受高溫與閉模壓力而不易變形，保證了模腔間隙的穩定性，從而維持測量精度。

二、測試原理與標準依據

為了深入理解儀器的測量邏輯，有必要對橡膠硫化的流變學原理以及相關國家標準進行梳理。

2.1 硫化儀的基本工作原理

無轉子硫化儀的核心是一個可以加熱并密閉的模腔。模腔內放置未硫化的橡膠試樣，上模或下模被設計成可以往復擺動的振蕩部件。當儀器啟動后，振蕩系統以固定的頻率（通常為1.7Hz）和振幅（±0.5°或±1°）擺動。膠料對振蕩模具產生的剪切應變作出響應，其剪切應力通過力矩傳感器轉換為電信號。在硫化開始前，膠料處于粘流態，剪切模量很低，因此測得的扭矩較小。隨著硫化反應的進行，交聯網絡逐漸形成，膠料的彈性模量上升，扭矩隨之增大。當交聯反應趨于完成時，扭矩達到一個穩定值（即plateau扭矩），標志著硫化過程的結束。

典型的硫化曲線以時間為橫坐標，扭矩為縱坐標。曲線通常分為三個階段：初始階段扭矩略有下降（焦燒前期），這是由于膠料受熱軟化所致；隨后進入焦燒階段，扭矩基本保持不變或緩慢上升，表示膠料開始交聯但尚未達到工藝焦燒點；接著是熱硫化階段，扭矩快速上升，交聯速率達到最大；最后是平坦期，扭矩趨于穩定，表示硫化完成。通過分析這條曲線，可以獲得多個特征參數：ML（最低扭矩）、MH（最高扭矩）、ts1（焦燒時間，扭矩上升至ML+1單位所需時間）、t90（正硫化時間，扭矩達到ML+(MH-ML)×90%所需時間）等。

2.2 相關標準解讀

該儀器的設計嚴格遵循GB/T16584《橡膠用無轉子硫化儀測定硫化特性》的要求。該標準規定了試驗溫度、振蕩頻率、振幅、模腔尺寸以及結果計算方法，確保了不同實驗室之間數據的可比性。此外，儀器還滿足ISO6502國際標準，以及意大利標準中關于T10、T30、T50、T60、T90等特征時間的數據處理要求。這些特征時間分別對應扭矩達到不同百分比的硫化點，為工藝控制提供了多維度的參考。

例如，T10通常表示焦燒安全時間，即膠料在加工過程中保持流動性的時間，對于防止早期焦燒具有重要意義；T90則表示達到90%交聯度所需的時間，常被用作確定正硫化時間的依據。通過軟件算法的優化，該儀器能夠自動計算并輸出這些特征值，減少了人工判讀的誤差。

2.3 硫化特性參數的物理意義

• ML（最低扭矩）：反映膠料的粘度和流動性，與分子量、填料分散度等有關。

• MH（最高扭矩）：反映硫化膠的交聯密度，與補強劑用量、硫化程度等相關。

• ts1（焦燒時間）：從試驗開始到開始出現交聯的時間，表征加工安全性。

• t90（正硫化時間）：達到最佳硫化程度的時間，是確定硫化周期的重要依據。

• 硫化速率指數：通常用(100/(t90-ts1))來表示，數值越大表示硫化越快。

這些參數共同構成了膠料硫化特性的完整畫像，為配方調整與工藝優化提供了定量依據。

三、主要性能參數

本章節將原廠技術規格中的核心性能參數單獨列出，未進行任何改動，以便讀者準確查閱該儀器的技術指標。

A.高精度傳感器:0~20N.m。

解析度:0.001N.m。

B.控制系統:采用計算機控制和接口板進行數據的采集、保存、處理和打印試驗結果及曲線處理

C.旋轉系統:采用步進Electronics調速電機+振幅調整器。擺動角度:±0.5°±1°。

D.控溫系統:采用Intelligent數字式溫控儀表，實時Automatism調整PID控制參數。

溫度控制范圍0--200℃、測溫控制精度≤±0.3℃、溫度分

E.數據傳輸方式:RS232傳輸

F.顯示方式:Vulcanize-105+WIN-XP測試軟件計算機屏幕顯示，加上優良的用戶軟件和先進的硬件設備使得整個測量變得非常方便、快捷、精確和愉快。

G.模腔:Cr6wv材質，符合GB/T16584-1996標準要求。

F.測控方式:人性化的測控方式，鼠標即點即用或主機面板輕觸按鍵兩種試驗方式

硫化儀參數

A.測溫范圍:0℃-200℃

B.測溫精度:≤±0.3℃

C.控溫精度:≤±0.3℃

D.溫度分辨率:0.1℃

E.力矩量程:0-10N.m 0-20.m N

F.力矩解析度:0.001N.m

G.模腔頻率:1.7Hz

H.振幅:±0.5°±1°

I.環境溫度:0-35℃相對濕度

J.尺寸:590 * 640 * 1100mm

K.功率:1KW

四、機械結構與硬件組成

橡膠流變儀的硬件系統主要由模腔系統、力矩測量系統、旋轉驅動系統、溫控系統、控制電路及計算機組成。各部分的協同工作確保了試驗的準確性與安全性。

模腔系統是試樣承受熱與機械作用的場所。上模與下模均采用Cr6wv合金工具鋼制造，經熱處理后在高溫下具有高的硬度與耐磨性。模腔內表面經過精密加工，粗糙度低，確保膠料在模腔內均勻流動，減少邊界效應對扭矩測量的影響。模腔的閉合通過氣動或液壓裝置實現，提供穩定且可重復的閉模壓力，保證每次試驗的模腔間隙一致。試樣為兩個圓形膠片，直徑約38mm，厚度約5mm，放入模腔后合模，多余的膠料會從溢流槽排出。

力矩測量系統核心是高精度傳感器，安裝在振蕩模的轉軸上。當膠料對振蕩模產生阻力矩時，傳感器將機械形變轉換為電信號，經放大與模數轉換后送入計算機。傳感器的量程覆蓋0-20N.m，分辨率達到0.001N.m，能夠分辨出硫化初期微小的扭矩變化。為了防止過載損壞，系統內設有機械限位與電子保護。

旋轉驅動系統由步進Electronics調速電機、減速機構和振幅調整器構成。步進電機接收控制器的脈沖信號，以精確的角度步進旋轉，通過連桿機構轉換為振蕩模的擺動。擺動角度可在±0.5°至±1°之間設定，頻率為1.7Hz（約100轉/分鐘）。振幅調整器允許在不更換硬件的情況下改變擺動幅度，以適應不同硬度或流動性的膠料。步進電機具有低速轉矩大、位置控制精確的優點，保證了振蕩波形的純度。

溫控系統采用Intelligent數字式溫控儀表，配備Pt100鉑電阻作為溫度傳感器。加熱器嵌入模腔的上下模體中，通過固態繼電器調節加熱功率。溫控儀表內置PID算法，能夠根據溫度偏差自動調整比例、積分、微分參數，實現快速升溫與穩定保溫。溫度控制范圍從室溫至200℃，測溫精度與控溫精度均不超過±0.3℃，溫度分辨率0.1℃。這種高精度的溫控能力對于研究溫度對硫化動力學的影響尤為重要。

控制電路負責協調整個系統的運行，包括模腔開合控制、電機啟停、溫度采集、力矩信號調理以及與計算機的通信。計算機通過接口板發送指令并接收數據，運行Vulcanize-105+WIN-XP測試軟件。軟件界面直觀，可實時顯示扭矩-時間曲線、溫度曲線，并自動計算T10、T30、T50、T60、T90等特征參數。數據可通過RS232接口傳輸，支持打印輸出。

五、詳細操作與使用步驟

正確的操作流程是確保測量數據準確可靠的前提。以下將分步詳解儀器的軟件設置與硬件操作。

5.1 開機準備

首先，連接儀器電源，確保電壓穩定。打開總電源開關，啟動計算機并進入Vulcanize-105+WIN-XP測試軟件。檢查模腔是否清潔，如有殘留膠屑，用銅刷或軟布清理干凈。設定試驗溫度，通常根據膠種和工藝要求選擇，如天然橡膠常用160℃，丁苯橡膠常用150℃。啟動加熱，等待模腔溫度升至設定值并穩定。在此期間，可以準備試樣。剪取適量混煉膠，在開煉機上薄通數次以預熱并排除氣泡，然后壓成厚度約5mm的膠片，用裁刀沖切出兩個直徑約38mm的圓片。

5.2 參數設置

在計算機軟件界面上，點擊“參數設置”進入配置菜單。關鍵參數包括：

• 試驗溫度：根據標準或配方要求輸入，如160℃。

• 振蕩頻率：固定為1.7Hz，一般不需更改。

• 振幅：可選±0.5°或±1°，通常標準試驗采用±1°。

• 試驗時間：根據膠料的硫化速度設定，一般天然橡膠設定20-30分鐘，合成橡膠可能需要更長。

• 數據采樣間隔：通常設為1秒或2秒，以獲得足夠密集的曲線點。

• 特征時間計算方式：選擇自動計算T10、T90等，或手動設定閾值。

設置完畢后，保存參數并返回主界面。

5.3 裝樣與啟動

當模腔溫度穩定后，點擊軟件上的“預熱”或直接進行下一步。抬起上模，將一片圓形膠片放在下模中心，再將另一片放在上模對應位置。放下上模，模腔自動閉合。注意避免手指被夾。點擊“開始試驗”，儀器自動啟動振蕩，并開始記錄扭矩數據。此時，屏幕上會出現一條從零點開始的曲線，隨著時間推移，曲線逐漸上升。操作人員可以通過觀察曲線形態初步判斷膠料的硫化特性。

5.4 試驗結束與數據保存

當試驗時間到達或扭矩進入平坦期不再明顯變化時，軟件提示試驗結束。抬起上模，取出硫化后的試樣。試樣通常呈圓盤狀，邊緣可能有少量溢膠。用銅刷清理模腔，準備下一次試驗。軟件自動計算并顯示ML、MH、ts1、t90等結果。用戶可以將數據保存到數據庫，或通過打印機輸出報告。歷史數據可以按日期、膠料編號等條件查詢，并支持曲線疊加比較，方便分析不同批次或配方的差異。

5.5 關機流程

所有試驗完成后，先關閉加熱，讓模腔溫度降至100℃以下。退出測試軟件，關閉計算機。最后切斷總電源。清理現場，保持儀器整潔。

六、測試數據的處理與分析

獲得原始硫化曲線后，如何科學地處理與分析是得出正確結論的關鍵。本節將介紹幾種常用的數據處理方法。

6.1 特征參數的提取

根據GB/T16584標準，焦燒時間ts1定義為扭矩下降至最低點后上升0.1N.m（或1個單位，依儀器設定）所需的時間；正硫化時間t90定義為扭矩達到最低點與最高點之差的90%時所對應的時間。T10、T30等則是以類似方式定義的百分比點。該儀器軟件內置了這些算法，能夠自動識別最低扭矩點和最高扭矩點，并計算出相應的特征時間。對于某些特殊膠料，如具有返原現象的膠料，最高扭矩可能不是最終的穩定值，此時需要結合曲線形態手動調整計算區間。

6.2 硫化動力學分析

利用不同溫度下的t90數據，可以計算膠料的硫化活化能。根據阿倫尼烏斯方程，硫化時間與溫度的倒數呈指數關系。通過測定至少三個溫度下的t90，繪制ln(t90)對1/T的曲線，斜率即為活化能除以氣體常數。活化能反映了硫化反應的難易程度，對于預測實際生產工藝中的硫化時間具有指導意義。

6.3 批次一致性評估

對于同一配方不同批次的混煉膠，其硫化曲線應基本重合。可以通過比較ML、MH、ts1、t90等參數的變異系數來評估批次穩定性。如果這些參數波動超出允許范圍，可能表明原材料質量波動、混煉工藝不一致或停放條件變化，需要及時調查原因。

6.4 配方優化應用

在配方開發中，固定其他條件，改變某一變量（如促進劑用量），利用該儀器測定硫化特性。通過分析MH的變化，可以推斷交聯密度的變化；通過ts1和t90的變化，可以評估加工安全性和生產效率。例如，增加促進劑用量通常會縮短ts1和t90，提高硫化速率，但可能降低加工安全性。這些定量關系為配方優化提供了直接依據。

七、維護與保養

為了保持儀器長期的測量準確度，日常的維護保養不可忽視。儀器應存放在干燥、通風、無腐蝕性氣體的環境中，長期不用時應定期通電。每次使用前后，應檢查模腔表面是否有劃痕或腐蝕，如有必要可使用細砂紙輕輕打磨并清潔。傳動部件應定期加注潤滑油，以保持運動的順暢。傳感器與測量電路應避免過載沖擊，嚴禁在超過量程的范圍下強行加壓。

溫控系統的維護重點是保持溫度傳感器和加熱器的清潔。定期檢查Pt100鉑電阻的連接是否牢固，避免因接觸不良導致溫度顯示異常。加熱器表面若積聚灰塵或膠漬，會影響熱傳導效率，應定期清理。

計算機和軟件的維護也不容忽視。定期備份數據庫，防止數據意外丟失。避免在計算機上安裝與試驗無關的軟件，防止病毒入侵或系統沖突。如果軟件出現運行緩慢或報錯，可嘗試重啟計算機或重新安裝驅動程序。

八、常見問題分析與排除

在實際使用過程中，可能會遇到一些常見的異常現象。例如，開機后屏幕無顯示，此時應首先檢查總電源開關是否開啟，AC220V輸入插座的接觸是否良好，以及保險管是否熔斷。若保險管熔斷，需排查外部電源是否存在過壓或短路，更換同規格保險管后重試。

若溫度無法達到設定值或波動過大，可能是加熱器損壞、溫控儀表故障或PID參數失調?？蓢L試手動調整PID參數，或聯系專業人員檢修。

若力矩信號不穩定或為零，檢查傳感器連接線是否松動，接口板是否正常工作。清潔模腔后重新校準傳感器，必要時更換傳感器。

若軟件無法與儀器通信，檢查RS232連線是否正確，波特率設置是否匹配。重新啟動軟件和儀器，通常可以解決臨時通信故障。

掌握這些基本的排查技巧，能夠幫助操作人員快速恢復測試，提高工作效率。

九、行業應用與發展趨勢

橡膠流變儀作為橡膠工業不可或缺的檢測設備，在多個領域發揮著重要作用。在輪胎制造業，用于檢測胎面膠、胎側膠、簾布膠等的硫化特性，確保輪胎的均勻性和安全性。在汽車零部件行業，用于密封條、減震件、膠管的膠料檢驗，保證零部件的耐久性能。在電線電纜行業，用于絕緣層和護套橡皮的硫化控制，提高產品的電氣性能。此外，在鞋材、防水卷材、醫用橡膠等細分領域，該儀器也是質量控制的核心工具。

隨著橡膠工業的發展，對流變測試技術提出了更高的要求。未來的發展趨勢可能包括：更高的自動化程度，如機器人自動裝樣、視覺識別自動清理；更寬的測試頻率范圍，以模擬不同加工條件下的動態行為；聯用技術，如與在線質譜結合，實時分析硫化過程中揮發性產物的變化；以及更智能的數據分析，利用人工智能算法自動識別曲線特征并給出配方改進建議。同時，環保型橡膠材料的興起，如生物基橡膠、可回收熱塑性彈性體，也對流變儀的測試能力和數據分析模型帶來了新的挑戰與機遇。

十、結語

橡膠流變儀憑借其高精度傳感器、智能化溫控系統、靈活的旋轉驅動以及強大的軟件功能，為橡膠流變性能的測試提供了符合GB/T16584等標準的解決方案。通過本文對儀器原理、參數、操作及維護的詳盡闡述，期望能為廣大工程技術人員與科研工作者提供一份實用、嚴謹的參考資料，助力橡膠材料與制品的性能提升。希望本文的闡述能夠對從事相關領域工作的技術人員有所幫助，共同推動橡膠檢測技術的進步與發展。
