在高分子材料、塑料、橡膠、尼龍及電氣絕緣材料的質量控制與新產品研發過程中，測定材料在受熱負荷條件下的變形行為是一項基礎且關鍵的性能指標。熱變形溫度（Heat Deflection Temperature, HDT）與維卡軟化點溫度（Vicat Softening Temperature, VST）是評價熱塑性材料耐熱等級的兩個核心參數，被廣泛用于原材料驗收、配方優化、工藝設定以及產品認證。我國現行國家標準GB/T1634《塑料 負荷熱變形溫度的測定》與GB/T1633《熱塑性塑料軟化溫度（VST）的測定》對試驗方法、試樣制備、加載負荷、升溫速率及終點判定作出了明確規定。一、儀器概述與應用背景

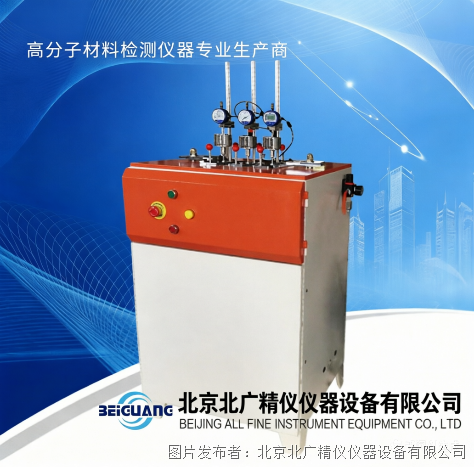

熱變形維卡軟化點三工位是一款專門為非金屬材料熱機械性能評價而設計的實驗室檢測設備。該儀器可同時滿足熱變形溫度（HDT）與維卡軟化點溫度（VST）兩種測試模式，適用于塑料、硬聚氯乙烯管材及管件、橡膠、尼龍、熱塑性彈性體以及電絕緣復合材料等。儀器采用三工位試樣架設計，一次試驗可同時裝入三個試樣并行測試，顯著提高了批量檢測效率，且三個工位獨立采集變形信號，互不影響。

熱變形溫度反映的是塑料在受力彎曲狀態下，隨溫度升高產生規定撓度值（通常為0.25mm或0.34mm）時的溫度，系模擬材料在短時受熱受載工況下的尺寸穩定性。維卡軟化點溫度則是指平頭針壓頭在指定負荷下垂直壓入材料表面達1mm深時的溫度，主要用于表征材料由玻璃態向高彈態轉變的近似溫度區域。二者均為選材與設計的重要參考依據——例如，用于熱水輸送的PVC-U管材要求其維卡軟化點不低于某一溫度值；用于汽車內飾或電子電器外殼的改性PP、ABS則需考核其熱變形溫度是否高于使用環境溫度。

熱變形維卡軟化點三工位以甲基硅油為傳熱介質，通過浸入式電熱管加熱，配合PID智能溫控儀實現兩種標準升溫速率（120℃/h和50℃/h，即對應標準中的5±1℃/6min與12±2℃/6min）。試樣所受負荷通過砝碼配重實現，熱變形為圓角壓頭配彎曲加載裝置，維卡為截面積為1mm2的平頭針壓頭。變形量采用高分辨率光柵千分表（或百分表）實時測量，當任一工位達到設定變形閾值時，系統記錄該時刻溫度作為測試結果。試樣架具備電動自動升降功能，便于裝樣與取放，操作界面為液晶顯示屏，參數設置直觀，試驗過程可全程監控。

該儀器不僅符合GB/T1633、GB/T1634、GB 8802等國內標準， also滿足ISO 75（塑料—負荷熱變形溫度的測定）、ISO 306（塑料—維卡軟化溫度的測定）、ISO 2507（未增塑聚氯乙烯管材及管件—維卡軟化溫度的測定）等國際標準的相關要求，可滿足進出口產品檢測及中外標準比對的需要。

二、熱變形與維卡軟化點測試原理

深入理解試驗原理是正確設置參數與合理解讀數據的先決條件。

2.1 熱變形溫度（HDT）測定原理

熱變形試驗采用三點彎曲加載方式。矩形試樣（通常尺寸為80mm×10mm×4mm或120mm×15mm×10mm依標準選定）放置于兩根支承輥上，加載壓頭作用于試樣中點上方。按標準規定施加彎曲應力——常見為1.80MPa（A法）或0.45MPa（B法），對某些材料還可采用8.00MPa（C法，見ISO 75-2）。試樣浸于加熱浴中，以恒定速率升溫（通常50℃/h或120℃/h），隨著溫度升高，聚合物分子鏈活動能力增強，試樣發生蠕變彎曲變形。當試樣中點撓度達到規定值（GB/T1634中規定為0.25mm或0.34mm，依試樣跨度與厚度按標準換算）時，此時對應的油溫即為該材料在此負荷下的熱變形溫度。

熱變形溫度并非材料的使用溫度上限，而是特定受力與升溫條件下的相對耐熱指標，受加載應力、試樣尺寸、升溫速率影響顯著，故報告中須注明所采用的試驗條件（如HDT/A/1.80 MPa/50℃/h）。

2.2 維卡軟化點溫度（VST）測定原理

維卡試驗采用平頭圓柱形壓針（截面積1mm2，直徑約1.13mm）垂直作用于試樣表面（通常為厚度≥3mm的板材或模壓片），試樣平放于金屬墊板上。按規定施加總負荷——通常為10N（A法，對應維卡試驗A速度時使用）或50N（B法，對應維卡試驗B速度時使用），亦有標準中對應9.81N（1000g）與49.05N（5000g）兩種砝碼配置。試樣浸于加熱硅油中，以標準速率升溫（50℃/h對應5±1℃/6min，120℃/h對應12±2℃/6min）。當壓針切入試樣深度達1.00mm時，此刻的油溫即為維卡軟化點溫度。

維卡軟化點溫度對無定形熱塑性塑料（如PS、PVC、PMMA、PC等）大致對應于玻璃化轉變溫度（Tg）附近，而對部分結晶聚合物則反映其表層軟化的起始溫度，亦受升溫速率與負荷大小影響。

2.3 標準對照與適用試樣

GB/T1634涵蓋熱變形溫度的A法（1.8MPa）、B法（0.45MPa）、C法（8.0MPa）及不同升溫速率，適用試樣為長方形條狀。GB/T1633涵蓋維卡A法（10N負荷，120℃/h升溫）與B法（50N負荷，50℃/h升溫），適用試樣為平板狀或具有足夠厚度的模壓制件。GB 8802專門針對硬聚氯乙烯（PVC-U）管材及管件的維卡軟化溫度測定。ISO 75、ISO 306、ISO 2507則為對應國際版本。

RBWK-300B儀器通過更換壓頭（圓角彎曲壓頭?維卡針壓頭）、更換砝碼組合、選擇相應升溫程序來實現上述多標準兼容測試。

三、主要性能參數

1.電源:AC220V±10% 20A 50Hz

2.溫度范圍:室溫--300℃

3.升溫速度:A:12±2℃/6min

B:5±1℃/6min

4.試驗大負荷:A速度時為10N±0.2N

B速度時為50N±1N

5.變形測量范圍:0--1mm

6.變形測量誤差:0.01mm

7.加熱介質:甲基硅油

8.加熱功率:4Kw

9.冷卻方式:150℃以上自然冷卻

150℃以下水冷或自然冷卻

10.外型尺寸:720mmx700mmx1380mm

11.大溫度誤差:±1℃

12.大加熱功率:≤4500W

13.重量:180Kg

四、機械結構與硬件組成

RBWK-300B儀器的主機結構主要由以下部分構成：

主機框架與油箱：機體為型鋼骨架外覆鋼板噴塑外殼，內部為不銹鋼加熱油箱，容積按三工位試樣架設計，可容納足量甲基硅油作為傳熱介質。油箱底部布置多支管狀電熱元件（總加熱功率4kW），呈均勻分布以保證溫場均勻性。油箱上方設透明觀察窗，便于觀察試樣狀態與油位。

三工位試樣架：試樣架可電動升降——按下"升"按鈕架體脫離油面便于裝樣，按下"降"按鈕架體浸入油中開始試驗。每工位獨立配置：下支座（熱變形用雙輥支座或維卡用平板托座）、負載桿（帶導向裝置防止側向晃動）、上壓頭（熱變形用圓角壓頭半徑3mm或維卡用φ1.13mm平頭針）、砝碼托盤及光柵千分表/百分表。三套變形測量儀表分別安裝于各工位砝碼上方，測量范圍0–1mm，分辨率0.01mm，可直接讀取實時變形量。

溫控系統：采用PID智能溫度控制器，Pt100鉑電阻為測溫傳感器，插入油箱中部遠離加熱管處，控溫精度高，大溫度誤差不超過±1℃。面板可設定升溫速率（A檔12℃±2℃/6min即120℃/h；B檔5℃±1℃/6min即50℃/h），并實時顯示當前油溫。超溫保護功能可在溫度超過設定上限時切斷加熱電源。

攪拌與冷卻系統：油箱內裝低噪聲磁力驅動或軸流攪拌器，使硅油強制對流，減小垂直與水平方向溫差。攪拌速度可通過外置旋鈕調節——高溫時建議低速減小油流擾動，低溫時可適當提高。冷卻方式分兩種：150℃以上試驗結束自然冷卻；150℃以下可開啟水冷盤管（外接自來水）加速降溫，也可繼續自然冷卻。水冷進出水口位于油箱后部。

變形指示與終點判定：各工位千分表指針隨溫度升高偏轉，操作人員可目測跟蹤；若儀器帶自動采集版，光柵信號傳入單片機，當變形量達到預設閾值（熱變形0.25mm或0.34mm依標準；維卡1.00mm）時自動鎖存當前溫度并顯示結果。三工位互不影響，任一位到達終點即記錄，其余繼續直至全部完成或手動終止。

主要配置清單（標準出廠）：

• 試驗主機（含三工位試樣架、油箱、溫控儀、液晶屏）一臺

• 溫度傳感器（Pt100）一支

• 光柵千分表（或百分表）三塊

• 熱變形壓頭（圓角）三套

• 維卡壓頭（針型φ1.13mm）三套

• 砝碼組一套（含各種規格配重，滿足10N/50N及熱變形1.8MPa/0.45MPa負荷要求）

• 使用說明書、合格證、保修卡各一份

五、試樣制備與載荷計算

正確的試樣制備與載荷配置是獲得可靠數據的基礎。

5.1 熱變形試樣

按GB/T1634規定，優選試樣尺寸為長l=120mm、寬b=15mm、厚h=10mm（方法A，跨度L=100mm）；也可采用長80mm、寬10mm、厚4mm（方法B，跨度64mm）。試樣應表面平整、無氣泡、無翹曲、無加工損傷。同一組試樣厚度偏差應控制在±0.1mm以內。模塑試樣按成型方向截取，各向異性材料需注明取樣方向。

彎曲應力σ按三點彎曲公式計算：

σ = (3 × F × L) / (2 × b × h2)

式中F為加載力（N），L為支座跨度（mm），b為試樣寬度（mm），h為試樣厚度（mm）。實際使用中，儀器配套砝碼已按標準應力換算成對應質量，用戶只需根據試樣實際厚度與所選標準應力查砝碼質量表選取合適砝碼組合。注意：若試樣厚度與標準試樣不同，需重新核算所需負荷質量。

常見標準負荷對應砝碼總重力：

• 1.80 MPa法：F = (2 × σ × b × h2) / (3 × L)，通常對應總質量約需加至使加載桿+壓頭+砝碼總重力產生該彎曲應力。

• 0.45 MPa法：同上按0.45 MPa計算。

• 8.00 MPa法（ISO 75-3某些增強塑料）：少見但可按同式計算。

RBWK-300B隨機附砝碼質量對照表，操作時按表選取放正于托盤。

5.2 維卡軟化點試樣

維卡試樣應為厚度不小于3mm、表面積足以容納壓針且邊緣不干涉的平板或模壓片。每組至少測試兩個試樣。試樣上下表面應平行、光滑。厚度不足3mm時可疊加至總厚≥3mm但需保證接觸緊密且不影響壓入測量（通常不推薦疊加，宜直接用厚樣）。

維卡試驗只有兩種規定總負荷：

• A法（配合快速升溫120℃/h）：總負荷10N±0.2N（含壓桿自重+砝碼≈1000g即9.81N配重）

• B法（配合慢速升溫50℃/h）：總負荷50N±1N（含壓桿自重+砝碼≈5000g即49.05N配重）

儀器出廠時砝碼已按此分組標記，操作時直接取用對應組砝碼置于托盤即可。

5.3 介質與潤濕

加熱介質為甲基硅油（黏度依使用溫度選取，通常300℃型號硅油），油量應高出試樣頂端約20–30mm。硅油長期使用會氧化變色，建議定期更換（一般每測試200–300次或每年至少一次），并注意防止水分混入（加水冷后需排空并擦干）。試樣及壓頭入油前應確保表面無明水，以免沸騰濺油。

六、詳細操作步驟

以下按標準試驗流程分步說明：

第一步——選擇壓頭與安裝：根據試驗類型取相應壓頭。熱變形用圓角壓頭（R=3mm）固定于負載桿下端；維卡用針型壓頭（S=1mm2）固定。用鎖緊螺釘適度擰緊，確保壓頭垂直不偏斜。

第二步——計算與選配砝碼：依試樣尺寸與試驗標準（熱變形應力等級或維卡A/B法）查砝碼表，選取所需砝碼組。將砝碼擦拭干凈，輕放于負載桿上端托盤正中，避免偏載引起側向力。

第三步——裝樣：按"升"鈕將試樣架抬出油面。熱變形試驗將試樣置于兩支承銷上，使試樣長軸與支座平行、壓頭對準試樣中點；維卡試驗將試樣平放于托板上，調整位置使維卡針落點位于試樣幾何中心且距邊緣≥4mm。放下負載桿使壓頭輕觸試樣表面（勿施力），再將試樣架緩緩降入油池。

第四步——安裝千分表：將千分表（或光柵表）固定在支架上，使測桿下端輕觸砝碼或負載桿頂端凸起，預留2–5mm壓縮行程。輕輕旋動表圈使大指針指向零位（或記錄初讀數），預置3–5分鐘待系統穩定。

第五步——設定升溫速率：在溫控儀或液晶屏上選擇升溫檔——A檔（12±2℃/6min，即120℃/h）或B檔（5±1℃/6min，即50℃/h）。確認攪拌電機已開啟（指示燈亮），可通過旋鈕調節攪拌速度。

第六步——啟動試驗：確認油溫為室溫或低于預期起始溫度至少20℃（必要時先冷卻）。按下"啟動"鍵，加熱開始。觀察各工位千分表指針移動情況，溫度顯示逐℃上升。當任一位變形量達到標準規定值（熱變形通常0.25mm或按跨度換算；維卡1.00mm），記錄該點溫度；自動型儀器會直接顯示并鎖存。

第七步——試驗結束與取值：三組試樣全部到達終點或手動停止后，記錄各工位結果。抬起試樣架，先移開千分表與砝碼（注意砝碼順序以便歸位），取下試樣（防止掉入油池），清理壓頭。

第八步——冷卻與關機：試驗后可開啟水冷（水溫不宜過低防驟冷損油箱）加速降溫；低于150℃也可自然冷卻。長期停用先關加熱、攪拌，待油溫降至安全溫度后切斷總電源。

七、結果計算與數據處理

熱變形溫度：直接讀取儀器記錄之溫度值T_hdt。若采用非標準撓度，按GB/T1634規定撓度δ = (L3 × σ × (1-ν2)) / (48 × E × I) 可反算對應溫度，但常規檢測直接取標準規定撓度對應溫度報告即可。結果取同組試樣的算術平均值，注明試驗條件（如HDT/B/1.8MPa/120℃/h）。

維卡軟化點溫度：直接讀取壓入1.00mm時溫度T_vst。取平行試樣平均值，注明所用負荷（10N或50N）與升溫速率（50℃/h或120℃/h）。

異常數據處理：若單個值與平均值偏差超過10%，應檢查試樣制備均一性、裝夾是否偏斜、砝碼是否錯配、硅油溫度場是否均勻，必要時重測。異常值若確證為操作失誤可剔除并在記錄中說明。

八、影響測試結果的因素分析

多個因素可能引起測試結果的系統偏差，操作中應盡量控制：

• 升溫速率：速率偏快會使測得HDT/VST偏高（熱滯后），故須嚴格按標準校準。儀器PID參數應確保實際溫升符合允差。

• 載荷誤差：砝碼銹蝕、缺失或錯配直接導致彎曲應力不準，影響HDT結果顯著。建議定期核驗砝碼實際質量。

• 試樣尺寸測量誤差：厚度h參與載荷計算（h2關系），厚度測量誤差對方差影響大，應使用千分尺多點測量取均值。

• 硅油溫度均勻性：油箱內垂直溫差應≤1℃/100mm，水平溫差≤1℃。攪拌不充分或加熱管局部過熱會造成梯度，使不同工位結果分散。

• 試樣各向異性：注塑或擠出材料存在分子取向，平行與垂直流動方向取樣HDT可能不同，應統一取樣方位并報告。

• 環境溫差：室溫劇烈波動影響起始段控溫，實驗室宜保持溫度相對穩定（通常23±2℃）。

• 壓頭對準：熱變形壓頭未對準試樣中線會產生扭轉載荷；維卡針偏位靠近邊緣易引起局部提前穿透，均應避免。

九、安全注意事項

熱變形維卡試驗涉及高溫硅油（最高300℃）、重物（砝碼）及電加熱，須注意以下安全事項：

• 儀器必須可靠接地，電源插座帶有效接地端，供電容量AC220V 20A。

• 加熱期間嚴禁打開油箱上蓋長時間窺視，防止熱油蒸汽灼傷；觀察通過耐熱玻璃窗進行。

• 裝取試樣時確保試樣架完全升起并確認穩定后再伸手進入，防止意外下降夾手。

• 砝碼應正放、輕取輕放，避免掉落砸傷腳部或設備臺面；取下的砝碼及時歸位。

• 硅油遇水會暴沸濺出，水冷結束后應排凈冷卻水并拭干接口；梅雨季節注意硅油吸水情況，必要時脫水處理。

• 試驗結束油溫較高時若需提前開蓋取樣，應戴耐高溫手套，面部避開油面。

• 禁止在油箱內放入易燃、腐蝕性或不明物體。

• 儀器初始包裝材料應保留以備返修運輸使用；安裝與重大維修宜由專業技術人員實施。

• 若儀器需返廠維修，必須裝入原包裝紙箱以防運輸損壞。

十、日常維護與定期校準

• 硅油維護：每年度或變色明顯時更換新硅油；定期過濾去除碳化物碎屑。

• 砝碼檢定：建議每一年送計量部門校準砝碼實際質量，與標稱值偏差超過±0.1%應修正或換新。

• 溫度校準：使用二等標準汞溫度計或校準過的鉑電阻插入油池校核控溫顯示值，偏差超過±1℃應調整溫控儀修正參數。

• 變形量表校準：千分表/光柵表可送計量院檢定，確保0.01mm分辨率與示值誤差在允許范圍。

• 機械部位保養：試樣架升降絲桿定期加少量潤滑脂；支座輥軸保持清潔無附著物；壓頭針尖鈍化后及時更換。

• 電氣檢查：定期檢查加熱管絕緣電阻，低于2MΩ應查明原因；檢查攪拌電機運轉有無異響。

十一、常見故障與排除

• 加熱指示燈亮但不升溫：檢查加熱管熔斷、固態繼電器損壞或溫控儀輸出故障；確認供電三相無缺相（若適用）。

• 溫度顯示偏差大：Pt100接線松動或傳感器老化，重新緊固或更換；檢查硅油是否不足導致傳感器露出。

• 變形表無變化或跳動大：表桿與負載桿接觸不良或有卡滯，清潔導向桿并加少許鐘表油；檢查表頭是否鎖緊。

• 三工位結果離散大：檢查攪拌速度是否過低、硅油是否老化、某工位壓頭未對準或試樣厚度不均。

• 無法啟動升溫：未合上安全限位（試樣架未降到位）、超溫保護動作或未設定升溫速率，依面板提示排查。

• 冷卻太慢：檢查水冷閥門是否開啟、水源壓力、冷卻盤管是否結垢堵塞。

十二、行業應用與標準符合性

RBWK-300B三工位熱變形維卡軟化點測定儀廣泛應用于：

• 塑料制品廠：PVC管材/型材維卡軟化點、PP/ABS/PC等注塑件熱變形溫度入庫檢驗。

• 化工研究院所：新型高分子復合材料耐熱等級表征、配方對比篩選。

• 質檢院所及第三方實驗室：按GB、ISO標準出具CNAS檢測報告。

• 大專院校材料學院：高分子物理實驗教學與畢業論文研究。

• 電線電纜及絕緣材料廠：絕緣用熱塑性材料耐熱性能評估。

儀器測試方法覆蓋GB/T1633、GB/T1634、GB 8802及ISO 75、ISO 306、ISO 2507等標準要求，支持兩種方法（熱變形/維卡）、兩種升溫速率、多種負荷配置，三工位并行大幅節約檢測時間，適合批量例行檢驗。

十三、結語

綜上所述，RBWK-300B型熱變形維卡軟化點三工位測定儀憑借其三工位并行測試能力、雙模式兼容（熱變形與維卡）、PID精確控溫、電動試樣架升降以及符合中外標準的技術參數，為高分子材料熱性能檢測提供了規范、高效的解決方案。通過本文對儀器原理、參數、試樣制備、操作流程、影響因素及維護要點的詳盡闡述，期望能幫助材料檢測人員、質量工程師及教研人員更深入地理解熱變形與維卡軟化點試驗技術，規范儀器使用，從而獲得準確、可復現、具有可比性的測試數據，為材料選用、工藝優化與產品質量控制提供堅實支撐。
