在電氣安全與材料科學領域，固體絕緣材料的耐電痕化性能是衡量其在潮濕、污染環境下長期可靠性的重要指標。隨著電子電氣設備向小型化、高密度、多功能方向發展，對絕緣材料表面抗電蝕能力的要求日益提高。為準確評估材料在實際使用中抵抗漏電起痕的能力，依據國家標準GB/T4207-2003《固體絕緣材料耐電痕化指數和相比漏電起痕指數的測定方法》進行系統化測試已成為質量控制與產品認證的關鍵環節。本文將詳細介紹一款專為滿足該標準設計的專業檢測設備——固體絕緣材料耐電痕劃指數儀BLD-600V。該儀器適用于在潮濕條件下測定固體絕緣材料的相比漏電起痕指數（CTI）和耐漏電起痕指數（PTI），具備操作簡便、運行穩定、數據可靠等特點，廣泛應用于家電、照明、新能源、軌道交通及電子元器件等行業。
一、產品概述與應用背景
在現代電氣系統中，絕緣材料不僅需要具備良好的介電強度，還必須能在復雜環境條件下保持穩定的表面絕緣性能。當絕緣材料表面受到污染（如灰塵、油污）并受潮時，可能形成微弱的導電通路，在電場作用下產生局部放電，進而引發表面碳化，形成導電痕跡，這一現象即為“漏電起痕”。若不加以控制，電痕會不斷擴展，最終導致短路、火災等嚴重安全事故。
因此，對絕緣材料進行系統的耐電痕化測試，是確保產品安全等級的重要手段。GBT4207-2003標準等同采用IEC60112：2003，規定了在規定條件下通過滴加電解液的方式模擬污染環境，測定材料CTI和PTI值的試驗方法。CTI（Comparative Tracking Index）用于評估材料在不同電壓下的抗電痕能力，是絕緣配合設計的重要依據；PTI（Proof Tracking Index）則用于驗證材料在特定電壓下的耐受能力，常用于產品型式試驗。

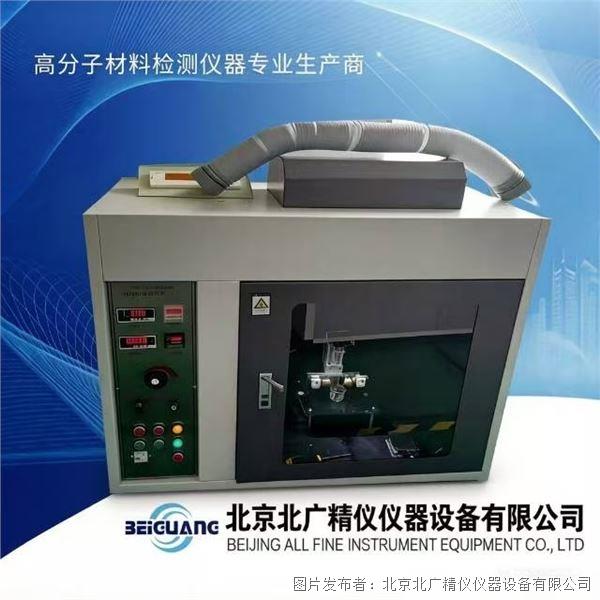

本款BLD-600V型耐電痕化指數儀正是基于該標準研發的專業測試設備。它通過精確控制電壓、電流、滴液時間、電極壓力等關鍵參數，模擬真實工況下的電化學侵蝕過程，幫助用戶科學判斷材料的耐電痕性能。設備廣泛適用于UL、VDE、CCC等認證檢測，也可用于企業內部研發與來料檢驗，為材料選型與產品優化提供數據支持。
二、核心性能參數
本設備的關鍵技術指標嚴格按照GB/T4207-2003及IEC60112標準設定，確保測試過程的規范性與結果的可比性。以下是該儀器的具體性能參數，請用戶在選型與使用時予以重點關注：
電極尺寸：5mm±0.1mm*2mm±0.1mm，電極一端邊緣切成30度角的斜面；
電極材料：銅+鉑金（鉑金長度：≥12mm，純度≥99.0%）；
電極間相距：4.0mm±0.1mm；
每個電極對試樣作用力：1.0N±0.05N；
試樣品尺寸：≥15*15mm，厚度：≥3mm；
施加電壓：0～600V（48～60Hz）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10%；
判斷回路：短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格；
溶液滴落間隔時間：30s±5s；
滴液針頭到樣品表面高度：30～40mm；
控制液滴采用電磁閥，液滴大小：（20+30）mm3，50滴為（0.997~1.147g），20滴為（0.380-0.480g）；
滴液裝置：試驗前需要調整；
針頭外徑：0.9~1.1mm；
箱體內部容積：0.5m3（可選購0.75m3或1m3）；
外部尺寸：寬1170mm深630mm高1330mm；
箱體材料：鐵板噴涂；
排氣孔：?100mm；
工作電源：220V,10A,50Hz。
三、技術原理與系統構成
本儀器的工作原理基于模擬絕緣材料在潮濕污染環境下的電化學侵蝕過程。試驗時，將制備好的固體絕緣試樣水平放置于樣品臺上，兩個鉑金電極以規定壓力接觸試樣表面，間距為4.0mm。通過電磁閥控制標準電解液（通常為0.1%氯化銨溶液）從針頭滴落至兩電極之間的試樣表面，形成導電通路。
在施加的交流電壓作用下，試樣表面產生泄漏電流。隨著液滴不斷滴落，水分蒸發、電解質濃縮，局部溫度升高，可能引發表面碳化，形成導電痕跡。當電流超過設定閾值并持續一定時間，繼電器動作，切斷電源，記錄此時的電壓值或滴落數，據此計算CTI或判定PTI等級。
設備主要由以下幾個核心模塊組成：
高壓與調壓系統：采用高性能調壓器與變壓器組合，輸出0～600V連續可調的交流電壓，頻率范圍覆蓋48～60Hz，確保電壓穩定性與波形純凈度。在短路電流達到1.0A時，電壓下降不超過10%，滿足標準對電源內阻的要求。
電極與施力機構：配備高精度銅質電極，前端鑲嵌鉑金，確保耐腐蝕與導電性。通過砝碼或彈簧機構施加1.0N±0.05N的作用力，保證電極與試樣接觸良好且壓力恒定。
滴液控制系統：采用電磁閥控制液滴釋放，配合精密針頭，確保液滴體積一致性。液滴大小通過稱重法校準，50滴質量控制在0.997～1.147g之間，20滴為0.380～0.480g，符合標準要求。
判斷與保護回路：內置智能電流檢測電路，當短路電流大于0.5A并持續2秒時，自動切斷電源并報警，防止試樣過度燃燒或設備損壞。
試驗箱體：全封閉鐵板噴涂箱體，內部容積0.5m3，有效隔離外界氣流干擾，同時配備排氣孔，便于排出試驗產生的煙霧。
四、符合的標準體系
為確保測試結果的權威性與國際互認性，本設備的設計與制造嚴格遵循以下國家標準與國際規范：
GBT4207-2003：固體絕緣材料耐電痕化指數和相比漏電起痕指數的測定方法（等同IEC60112：2003）；
通過預設不同標準的測試條件，用戶可快速切換至對應模式，減少人為設置誤差，提高測試效率與一致性。
五、典型試驗流程詳解
一次完整的耐電痕化指數測試通常包括以下步驟：
試樣準備：選取平整、無氣泡、無污染的固體絕緣材料，切割成≥15mm×15mm的正方形，厚度≥3mm。用酒精棉清潔表面，干燥后置于標準環境（23℃±2℃，50%RH±5%）中調節至少24小時。
設備檢查：確認電源連接正常，箱體接地良好，電極表面清潔無氧化，針頭通暢無堵塞。
參數設置：根據標準要求設定施加電壓（如100V、250V、400V等）、滴液間隔時間（30s±5s）、滴液次數（通常為50滴或直至擊穿）。
安裝試樣與電極：將試樣固定于樣品臺，調整電極間距為4.0mm，確保兩電極與試樣表面良好接觸，施加1.0N作用力。
填充電解液：將配制好的0.1%氯化銨溶液注入儲液瓶，排空管路氣泡，調整針頭高度至試樣表面30～40mm處。
校準液滴體積：在正式試驗前，收集20滴或50滴液體進行稱重，確保質量在規定范圍內，必要時調整電磁閥開啟時間。
啟動試驗：關閉箱門，開啟電源，按下啟動鍵，儀器自動開始滴液與加壓。
觀察與記錄：試驗過程中觀察試樣表面變化，如是否出現閃絡、冒煙、起火、碳化等現象。當電流超過0.5A并持續2秒，設備自動斷電，記錄擊穿時的滴數或電壓值。
試驗結束：打開箱門，取出試樣，清潔電極與樣品臺，排出廢液，待設備冷卻后關機。
六、安全操作規范與注意事項
高壓試驗與化學試劑操作具有潛在風險，必須嚴格遵守以下安全規程：
人員資質：操作者須經過專業培訓，了解高壓危險性與化學品安全知識。
個人防護：佩戴絕緣手套、護目鏡，避免直接接觸高壓端子與電解液。
接地要求：設備必須使用獨立保護地線，接地電阻不大于4Ω。
安全距離：試驗過程中嚴禁打開箱門，防止電擊或煙霧吸入。
通風環境：設備應放置于通風良好的實驗室，排氣孔需連接排風系統，及時排出試驗產生的有害氣體。
電解液管理：氯化銨溶液具有腐蝕性，操作時避免接觸皮膚或衣物，廢棄液應按實驗室規定處理。
定期檢查：每次試驗前檢查電極是否磨損、針頭是否堵塞、電磁閥是否正常動作，確保設備處于良好狀態。
七、數據管理與結果判定方法
測試結果的判定主要依據以下幾種情況：
合格判定：在規定電壓下，完成50滴液滴后，試樣未發生擊穿，且表面碳化痕跡未連接兩電極，則判定該電壓等級下合格。
擊穿判定：當電流超過0.5A并持續2秒，繼電器動作，設備自動斷電，記錄此時為“擊穿”。
CTI計算：通過在不同電壓下進行多組試驗，記錄擊穿時的滴數，采用升降法計算CTI值。
PTI判定：在固定電壓（如250V、400V）下進行試驗，若試樣能承受50滴而不擊穿，則PTI≥該電壓值。
測試數據應詳細記錄試樣編號、材料名稱、厚度、試驗電壓、滴液次數、是否擊穿、碳化長度等信息，并形成標準化報告，便于后續分析與存檔。
八、維護保養與常見問題處理
為延長設備使用壽命，確保測試精度，建議用戶注意以下幾點：
電極清潔：每次試驗后用酒精棉或?qū)Ｓ们鍧嵓埐潦秒姌O表面，去除碳化殘留物，防止影響下次接觸電阻。
針頭維護：定期用細鋼絲疏通針頭，防止溶液結晶堵塞，確保液滴大小一致。
箱體保養：用濕布擦拭箱體內外，避免腐蝕性液體殘留，保持設備整潔。
電磁閥檢查：若發現滴液不暢或連續滴落，應檢查電磁閥是否卡滯或老化，及時更換。
軟件與計時器校準：定期校準滴液間隔時間、計數器顯示與實際滴數的一致性，確保計時精度。
九、總結
GB/T4207-2003固體絕緣材料耐電痕化指數儀BLD-600V是一款集標準化、自動化、安全化于一體的材料性能測試設備。它以國家標準為依據，融合了精密機械設計與智能控制技術，能夠真實模擬絕緣材料在惡劣環境下的電痕化過程，為評估材料的長期可靠性提供科學依據。無論是用于新產品研發的材料篩選，還是用于生產線的批量質檢，該儀器都能提供穩定、一致、可追溯的測試結果。對于注重產品安全與質量控制的企業而言，這不僅是一臺檢測工具，更是保障產品合規、提升市場競爭力的重要支撐。
