在現代材料科學與電氣工程領域，對絕緣材料的介電性能進行準確評估是確保產品質量與安全運行的關鍵環節。針對石英、玻璃、高分子復合材料等介質的物理特性分析，GB/T1409?2006石英晶玻璃介電常數介質損耗測試儀應運而生。這款設備專為實驗室環境設計，旨在滿足國家標準GB/T 1409-2006及相關國際規范的測試要求，為科研人員和質檢工程師提供可靠的實驗數據支持。
一、產品概述與應用背景
隨著工業技術的不斷進步，電力系統對絕緣材料的性能要求日益嚴苛。無論是高壓輸變電設備中的絕緣子，還是精密電子元件中的基板材料，其介電常數（ε）和介質損耗因數（tgδ）都是衡量材料優劣的核心參數。
傳統的測量手段往往受限于環境干擾和操作復雜性，難以在保證效率的同時維持高精度。本款測試儀正是為了解決這些痛點而研發。它不僅適用于石英、玻璃等無機非金屬材料的測試，同樣能夠勝任變壓器油、電纜紙、塑料薄膜等多種固體及液體絕緣材料的分析任務。通過采用先進的變頻電源技術和數字化處理系統，該儀器能夠有效抑制現場電磁干擾，確保在復雜工況下依然獲得穩定的測試結果。

二、核心性能參數
以下是該設備的關鍵技術指標，這些參數直接決定了儀器的測量能力與適用范圍，請用戶在選型時予以重點關注：
準確度指標：
電容量（Cx）：± (讀數×0.5%+0.5pF)
介質損耗（tgδ）：± (讀數×0.5%+0.00005)，分辨率0.000001
厚度/溫度（t）：±0.5%
抗干擾與輸出能力：
抗干擾指標：變頻抗干擾 (40-70Hz)，最大輸入電流5A
內置最高10KV測試電壓輸出，可調分辨率1V
電容量測量范圍：
內施高壓模式：3pF~60000p/10kV 或 60pF~1μF/0.5kV
外施高壓模式：3pF~1.5μF/10kV 或 60pF~30μF/0.5kV
特別說明：外接量程擴展器時可以測試幾千安培下高壓電器的介損值
分辨率與接口：
分辨率：最高0.001pF，顯示4位有效數字
計算機接口：標準RS232接口
物理規格：

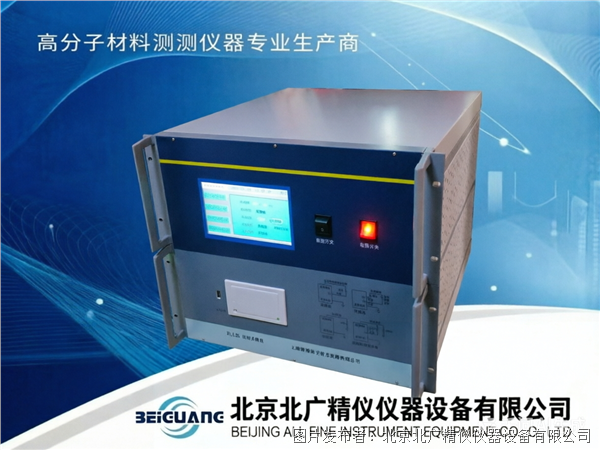

外形尺寸：8U標準機箱
儀器重量：25kg
三、技術原理與創新點
本款測試儀的工作原理基于經典的電橋平衡理論，但通過引入現代電子技術實現了質的飛躍。其核心在于利用單片機控制變頻電源，自動進行頻率變換和模/數轉換，從而擺脫了傳統工頻電源的束縛。
1. 變頻抗干擾技術
在實際測試環境中，尤其是電力現場，強大的電磁場往往會對微弱的測量信號造成嚴重干擾。該儀器采用40-70Hz的變頻抗干擾技術，通過在不同頻率下采集數據并進行智能運算，有效濾除工頻干擾信號，這一特性對于在強電磁環境下進行高精度測量具有重要意義。
2. 全自動數字化操作
區別于老式手動電橋，本設備實現了全流程自動化。用戶只需設置測試條件，儀器即可自動完成升壓、選頻、測量、計算和結果顯示。這種數字化操作不僅大大降低了人為誤差，還顯著提升了測試效率，特別適合需要進行大量樣本分析的實驗室場景。
3. 寬范圍電壓與量程配置
內置的10KV高壓電源和0.5KV低壓檔位，配合內外施高壓模式的切換，使得該儀器能夠適應從微小電容到大電容量試品的廣泛測試需求。無論是微小的石英晶片還是大型的電力電纜，都能找到合適的測量檔位。
四、符合的國家標準與行業規范
作為一款專業的材料驗證工具，其設計嚴格遵循了多項國家及行業標準，確保測試結果的權威性和通用性。主要符合的標準包括：
GB/T 1409-2006：測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法。這是針對石英、玻璃等材料測試最核心的標準依據。
GB/T 5654：液體絕緣材料工頻相對介電常數、介質損耗因數和體積電阻率的測量。
GB/T 1693：硫化橡膠介電常數和介質損耗角正切值的測定方法。
遵循這些標準意味著使用該儀器獲得的數據具有法律效力和行業認可度，能夠直接用于產品認證、質量報告出具等正式場合。
五、典型應用場景分析
1. 石英與玻璃材料研發
在光學玻璃、特種石英坩堝或光纖預制棒的研發過程中，介電常數的微小變化可能預示著材料純度或晶體結構的改變。該儀器的高分辨率（最高0.001pF）能夠捕捉到這些細微差異，幫助科研人員優化配方和工藝。
2. 電力設備預防性試驗
對于電力系統中的變壓器、互感器、套管和避雷器，定期測量其介質損耗因數是判斷絕緣老化程度的重要手段。通過定期的“體檢”，可以及時發現潛在的絕緣缺陷，防止重大事故發生。
3. 高校與科研機構教學
由于其操作簡便且原理清晰，該設備也是高校物理、材料、電氣工程等專業教學實驗的理想選擇。學生可以通過實際操作，直觀理解介電理論、電橋原理以及抗干擾技術的實際應用。
六、操作便利性與數據管理
考慮到現代實驗室對數據管理的需求，該儀器配備了標準的RS232計算機接口。用戶可以通過連接上位機軟件，實現測試數據的實時傳輸、存儲、生成報表和曲線分析。這不僅避免了人工記錄的繁瑣和錯誤，還為后續的大數據分析提供了便利。
在人機交互方面，儀器采用直觀的顯示界面，所有關鍵參數如電容量（Cx）、介質損耗（tgδ）、相對介電常數（ε）均可直接讀取，無需復雜的換算。8U標準機箱的設計使其既適合臺面操作，也便于集成到自動化測試系統中。
七、維護保養與安全須知
為了保證儀器的長期穩定運行和操作人員的安全，建議用戶注意以下幾點：
環境要求：儀器應放置在通風干燥、無腐蝕性氣體的室內環境中，避免陽光直射和劇烈震動。
接地保護：由于涉及高電壓輸出，必須確保儀器外殼良好接地，防止漏電事故。
定期校準：建議每年對儀器進行一次專業校準，以驗證其準確度指標是否符合出廠要求。
試品清潔：測試前應確保試品表面清潔、干燥，無油污和灰塵，以免影響測量結果。
八、總結
GB/T1409?2006石英晶玻璃介電常數介質損耗測試儀是一款集高精度、高可靠性與智能化于一體的實驗室分析儀器。它不僅解決了傳統測量方法抗干擾能力差的難題，還通過數字化技術提升了工作效率。對于需要依據GB/T 1409等標準進行材料性能評估的企業和科研機構而言，這是一款不可或缺的得力工具。
