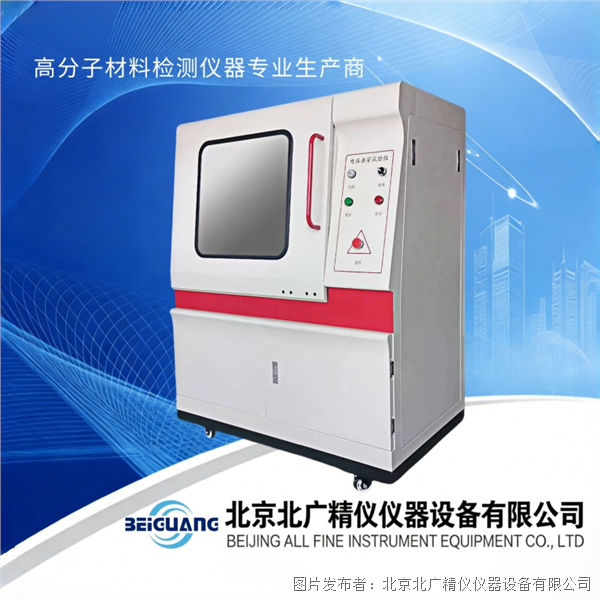

在電氣絕緣材料的研發、生產與質量控制過程中，準確評估材料的耐電壓擊穿性能是確保產品安全性和可靠性的關鍵環節。針對漆包線、絕緣漆膜、樹脂、塑料薄膜及各類復合絕緣材料的測試需求，符合GBT1408.1-2006標準的電氣強度試驗設備成為實驗室不可或缺的核心工具。本文將詳細介紹一款基于國家標準設計、專用于固體及液體絕緣介質工頻電氣強度測試的解決方案——漆包線耐電壓擊穿試驗儀BDJC-50KV。
一、產品概述與應用背景
隨著電力系統向高電壓、大容量方向發展，以及電子設備對微型化與高集成度的追求，絕緣材料的介電性能直接影響著整個系統的運行安全。漆包線作為電機、變壓器、電感器等電磁器件中的核心導體材料，其表面涂覆的絕緣漆膜必須具備足夠的介電強度，以承受工作電壓及瞬態過電壓的沖擊。一旦漆膜存在針孔、氣泡、厚度不均或固化不良等問題，極易在電場作用下發生局部放電，最終導致絕緣擊穿，引發短路、火災甚至設備損毀。
因此，依據國家標準GBT1408.1-2006《絕緣材料電氣強度試驗方法 第1部分：工頻下試驗》開展系統的耐電壓與擊穿強度測試，已成為質量控制流程中的重要一環。本款BDJC-50KV型試驗儀正是為滿足此類測試需求而設計的專業設備。它不僅適用于漆包線漆膜的擊穿強度測定，還可廣泛應用于絕緣樹脂、膠粘劑、浸漬纖維制品、層壓板、云母制品、陶瓷、玻璃、塑料薄膜等多種固體和液體絕緣材料的工頻電壓擊穿、工頻耐壓試驗。
設備采用先進的無觸點元件實現勻速升壓，摒棄了傳統機械調壓器易磨損、響應慢、精度低的缺陷，結合西門子PLC控制單元與C++編寫的專業測試軟件，實現了試驗過程的全自動化控制。操作人員通過計算機界面設置參數、啟動試驗后，系統將自動完成升壓、數據采集、擊穿判斷、峰值保持、自動放電等全過程，并生成標準化的試驗報告，極大提升了測試效率與數據的可追溯性。
二、核心性能參數
本設備的關鍵技術指標嚴格按照相關檢定規程與測試標準設定，確保測試結果的準確性與重復性。以下是該儀器的具體性能參數：
型號：BDJC-50KV
輸出電壓：50kV
變壓器容量：3kVA
升壓器容量：2kVA
工作電壓：220V±10%的單相交流電壓和50Hz±1%的頻率
控制方式：西門子PLC；支持232/485/網口通信；可選無線/有線控制
試驗方式：交流/直流試驗，支持勻速升壓、梯度升壓、耐壓試驗三種模式
試驗介質：空氣或絕緣油（標配方便拆裝的油浴裝置）
升壓速度：0.1kV/s～5.0kV/s，可自由設定
耐壓時間：軟件設定，可大于10小時
試驗精度：≤1%
漏電流選擇范圍：0～150mA
擊穿判斷方式：支持高電壓判斷與漏電流判斷雙重模式
放電方式：試驗結束后自動放電
變壓器變比：1:500
采集方式：變壓器0～100V輸出
耐壓環境：支持固體、液體測試，可選配高溫油或高溫環境箱
控制方式：無線/有線可選，支持遠程維護報警
軟件平臺：WINDOWS操作系統，支持曲線動態顯示、數據導出至EXCEL、報告自定義打印
三、技術原理與系統構成
本試驗儀的工作原理基于絕緣材料在強電場作用下的擊穿特性。當施加于試樣兩端的電壓逐漸升高至某一臨界值時，材料內部的載流子獲得足夠能量，引發碰撞電離，導致電流急劇增加，絕緣性能瞬間喪失，形成導電通道，這一現象即為“介電擊穿”。擊穿時所對應的電壓稱為“擊穿電壓”，單位厚度下的擊穿電壓則為“擊穿強度”（kV/mm）。
設備主要由以下幾個核心模塊組成：
高壓發生系統：包括調壓器、升壓變壓器、高壓輸出端。采用無觸點元件替代傳統機械調壓，避免了碳刷磨損帶來的接觸不良問題，確保升壓過程平穩、連續、無級調節。
控制與采集系統：以西門子CPU單元為核心處理器，配合高精度電壓與電流傳感器，實時采集試驗過程中的電壓、電流信號，并通過C++程序進行高速處理，實現毫秒級響應。
人機交互與軟件系統：基于WINDOWS平臺開發的操作界面，支持多語言、多標準選擇，用戶可通過圖形化菜單完成參數設置、試驗啟動、過程監控、數據查詢與報告生成。
安全防護系統：集成多項保護機制，包括零電壓復位、超壓保護、過流保護、短路保護、漏電保護、安全門聯鎖、自動放電、設備故障報警及軟件誤操作防護，全面保障操作人員與設備安全。
試驗電極與油箱：標配符合GBT1408.1標準的電極（如φ25mm球形電極、φ75mm平板電極），并配備可拆卸油箱，便于在絕緣油中進行測試，防止空氣放電干擾。
四、符合的標準體系
為確保測試結果的權威性與行業通用性，本設備的設計與制造嚴格遵循以下國家標準與國際規范：
GBT1408.1-2006：絕緣材料電氣強度試驗方法 第1部分：工頻下試驗（等效IEC60243-1）
GBT1408.2-2006：絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的附加要求
JJG795-2004：耐電壓測試儀檢定規程
GBT1695-2上下005：硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法
GBT3333：電纜紙工頻擊穿電壓試驗方法
GBT12913-2008：電容器紙
ASTMD149：固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法（美國材料與試驗協會標準）
通過預設不同標準的參數模板，用戶可快速切換測試條件，無需重復設置，有效減少人為誤差。
五、典型試驗流程詳解
一次完整的漆包線或絕緣材料擊穿試驗通常包括以下步驟：
環境準備：確保實驗室溫度為23±2℃，相對濕度50±5%，試樣在該環境下狀態調節不少于24小時。
設備檢查：確認電源線、網線連接正常，外殼已單獨接地，安全門關閉。
試樣安裝：將制備好的試樣置于兩電極之間，確保接觸良好，無氣隙。若使用油浴，需注入適量變壓器油。
參數設置：打開計算機軟件，輸入用戶名密碼登錄，選擇試驗方式（如勻速升壓）、電壓類型（交流/直流）、升壓速率（如2.0kV/s）、試樣厚度、編號等信息。
啟動試驗：點擊“啟動”按鈕，設備自動升壓，軟件實時繪制電壓-時間曲線。
擊穿判斷：當電流超過設定閾值（如10mA）或電壓突然下降，系統判定為擊穿，記錄擊穿電壓值。
自動放電：試驗結束后，高壓自動切斷，并通過放電系統釋放殘余電荷。
數據保存與報告生成：試驗結果自動保存至數據庫，支持導出EXCEL，打印標準格式報告。
六、安全操作規范與注意事項
高壓試驗具有潛在危險，必須嚴格遵守以下安全規程：
人員資質：操作者須經過專業培訓，了解高壓危險性，熟悉緊急停機流程。
個人防護：佩戴絕緣手套、護目鏡，穿絕緣鞋，避免直接接觸高壓端。
接地要求：設備必須使用獨立保護地線，接地電阻不得大于4Ω。
安全距離：試驗過程中，無關人員應保持至少1.2米的安全距離。
放電操作：更換試樣前，必須確認設備已斷電且完成放電，必要時使用放電棒再次放電。
環境控制：避免在濕度大于70%的環境中進行空氣試驗，以防空氣放電影響結果或造成危險。
定期校準：建議每年對設備進行一次專業校準，確保電壓、電流測量精度符合標準要求。
七、數據管理與軟件功能特色
現代材料測試不僅關注結果，更重視過程的可追溯性與數據的可管理性。本設備配備的專業軟件具備以下優勢：
動態曲線顯示：實時展示升壓過程中的電壓變化趨勢，直觀反映材料的耐壓能力。
多用戶管理：支持設置不同操作員賬號與權限，便于實驗室分級管理。
報告自定義：用戶可自定義報告標題、單位名稱、測試標準、參數列表，滿足不同客戶或認證機構的要求。
數據導出：支持將原始數據導出為EXCEL格式，便于后續統計分析、SPC控制圖制作。
遠程維護：支持無線云端協議上傳，廠家可遠程診斷設備故障，提升售后服務效率。
結果自動篩選：可設置有效數據范圍，自動剔除異常值，提高數據有效性。
八、常見問題與維護保養建議
為延長設備使用壽命，確保測試精度，建議用戶注意以下幾點：
電極維護：每次試驗后用酒精棉擦拭電極表面，防止油污或碳化物積累影響電場分布。
油箱清潔：定期更換試驗油，避免油質劣化影響絕緣性能。
軟件更新：關注廠家發布的軟件更新包，及時升級以獲取新功能或修復已知問題。
空載檢查：長時間未使用時，再次啟用前建議進行一次空載加壓測試，觀察電壓顯示是否正常。
防塵防潮：設備應放置在干燥、通風、無腐蝕性氣體的室內，避免陽光直射。
九、總結
漆包線耐電壓擊穿試驗儀BDJC-50KV是一款集高精度、高安全性、智能化于一體的材料性能測試設備。它以GBT1408.1-2006等標準為依據，融合了先進的電子控制技術與人性化軟件設計，能夠滿足從基礎科研到工業化質檢的多樣化需求。無論是對漆包線漆膜的微小缺陷檢測，還是對新型復合絕緣材料的開發驗證，該儀器都能提供穩定、可靠、可追溯的測試數據。對于追求產品質量與技術進步的企業而言，這不僅是一臺測試設備，更是保障產品安全、提升核心競爭力的重要工具。
