在現代工業生產與材料科學研究中，硫化橡膠作為一種重要的高分子彈性體，其電學性能直接關系到產品的應用領域與安全等級。特別是在電子、電氣、航空航天及精密儀器制造等行業，對橡膠材料的導電性、抗靜電性及絕緣性能有著嚴格的要求。為了準確評估硫化橡膠在不同應用場景下的電學特性，依據國家標準GB/T 1692-2008《硫化橡膠絕緣電阻率的測定》進行系統化測試顯得尤為關鍵。本文將詳細介紹一款專為滿足該標準而設計的專業測試設備——硫化橡膠導電性和耗散性能電阻率測定儀。該儀器不僅能夠精確測量高阻值絕緣橡膠，同時也覆蓋了從導電橡膠到抗靜電橡膠的寬范圍電阻率測試需求，是實驗室進行材料研發、質量控制與性能驗證的核心工具。

一、產品概述與應用背景

隨著科技的進步，橡膠材料已不再局限于傳統的密封、減震或絕緣用途，越來越多的功能性橡膠被應用于防靜電地板、導電輸送帶、電磁屏蔽材料以及潔凈室環境中的防護用品。這些材料通常被歸類為“功能高分子材料”，其核心性能指標即為體積電阻率和表面電阻率。

GB/T 1692-2008標準明確規定了硫化橡膠絕緣電阻率的測定方法，適用于電阻大于10^8 Ω的橡膠材料。然而，在實際生產中，許多企業需要同時檢測導電橡膠（電阻率<10^4 Ω·cm）和抗靜電橡膠（10^4~10^9 Ω·cm），這就要求測試設備具備極寬的量程覆蓋能力和高精度的測量穩定性。

本款測定儀正是基于這一多元化測試需求而研發。它采用先進的微處理器控制技術與恒壓測試原理，能夠自動完成從低阻到超絕緣材料的全范圍掃描。設備不僅符合GB/T 1692-2008標準要求，還兼容ASTM D257、GB/T 1410等多項國際與國家標準，適用于橡膠、塑料、薄膜、纖維、油墨、涂料等多種固體及液體材料的電阻性能分析。

在結構設計上，儀器配備了專業的屏蔽系統與高穩定性測試電極箱，有效避免外界電磁干擾對微弱電流信號的影響，確保測試數據的真實可靠。同時，設備支持多種電極配置，可根據試樣形狀（如板狀、管狀、薄膜）靈活調整，滿足不同形態樣品的測試需求。

二、核心性能參數

本設備的關鍵技術指標嚴格按照相關檢定規程設定，確保測試結果的準確性、重復性與可追溯性。以下是該儀器的具體性能參數，請用戶在選型與使用時予以重點關注：

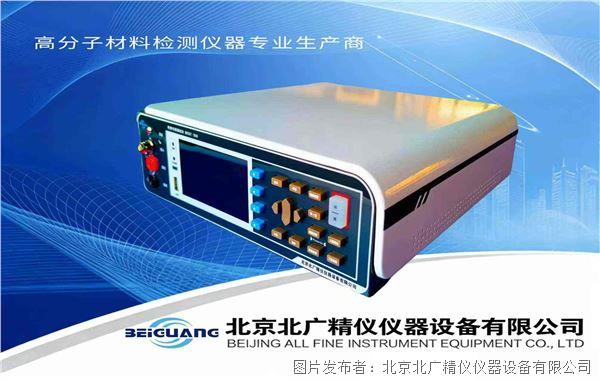

• 型號：BEST-380

• 顯示方式：4.3寸高分辨率TFT彩屏顯示

• 測試電壓范圍：1V～1000V連續可調，支持-1000V～-1V負電壓輸出

• 電阻測量范圍：5×102Ω～1×101?Ω（基本覆蓋半導電材料和超絕緣材料）

• 電阻率測量范圍：最高可達1×1022 Ω·cm（通過電流換算擴展）

• 基本精度：最大誤差<1%，回讀電壓精度0.5%±1V

• 測試速度：快速5次/秒，慢速1次/秒，最小測試周期僅需200ms

• 測試模式：支持手動/自動兩種測量方式，具備恒壓測試法

• 量程設置：共7個測試量程，支持自動量程掃描與手動鎖定

• 接口配置：標配RS-232接口、LAN（以太網）接口、U盤接口、HANDLER接口

• 供電電源：198V～240V AC，頻率47Hz～63Hz，功耗約50W

• 操作環境：溫度0℃～40℃，濕度<80%RH（無凝結），建議精度操作溫度23±5℃

• 外形尺寸：約300mm × 315mm × 87mm

• 整機重量：約4.1kg

• 標準配置：測試主機1臺、測試線1套、RS232通訊線1條、電源線1條、使用說明書1份、出廠測試報告1份、上位機連接線1條、屏蔽箱1個、測試夾1套

三、技術原理與系統構成

本測定儀的工作原理基于歐姆定律與高阻計法相結合的測量機制。通過對試樣施加穩定的直流電壓，并精確采集流經試樣的微弱泄漏電流，從而計算出其電阻值。根據GB/T 1692-2008標準，絕緣電阻R定義為試樣上的直流電壓與流過試樣的全部電流之比，包括體積電阻和表面電阻兩部分。

設備主要由以下幾個核心模塊組成：

1. 高壓發生與控制單元：采用高性能微處理器控制的恒壓源，輸出電壓可在1V至1000V之間任意設定，步進精度高，電壓穩定性強，能夠滿足不同標準對測試電壓的要求。

2. 高精度電流采樣系統：內置七量程自動切換電路，可識別從2mA到100pA級別的極微小電流，確保在寬動態范圍內均能獲得準確讀數。

3. 人機交互與數據處理系統：配備4.3寸TFT彩色液晶屏，界面清晰直觀，支持中英文切換。用戶可通過面板按鍵完成參數設置、模式選擇、數據查看等操作。

4. 屏蔽與抗干擾系統：整機采用金屬屏蔽結構，配合專用屏蔽箱與三同軸測試線，有效隔離外部電磁場干擾，提升測試穩定性。

5. 電極系統：支持多種電極配置，包括板狀試樣電極、管狀試樣電極、條形電極等，符合GB/T 1692附錄A推薦要求，確保電場分布均勻，接觸良好。

四、符合的標準體系

為確保測試結果的權威性與行業通用性，本設備的設計與制造嚴格遵循以下國家標準與國際規范：

• GB/T 1692-2008：硫化橡膠絕緣電阻率的測定（核心適用標準）

• GB/T 1410-2006：固體絕緣材料體積電阻率和表面電阻率試驗方法

• ASTM D257-99：絕緣材料的直流電阻或電導試驗方法

• GB/T 1672-1988：液體增塑劑體積電阻率的測定

• GB/T 20991-2007：個體防護裝備 鞋的測試方法

• GB 4385-1995：防靜電鞋、導電鞋技術要求

• GB 12158-2006：防止靜電事故通用導則

• GB 4655-2003：橡膠工業靜電安全規程

• GB/T 18864-2002：硫化橡膠工業用抗靜電和導電產品 電阻極限范圍

• GJB 105-1998：電子產品防靜電放電控制手冊

通過預設不同標準的測試模板，用戶可快速調用對應參數，減少人為設置錯誤，提高測試效率。

五、典型試驗流程詳解

一次完整的硫化橡膠電阻率測試通常包括以下步驟：

1. 試樣準備：根據GB/T 2941規定制備試樣，板狀試樣可采用模壓成型，若需打磨，應在打磨后16h～72h內進行測試。試樣表面應清潔無污染，可用沾有無腐蝕性溶劑的綢布擦拭。

2. 環境調節：將試樣置于溫度23℃±2℃、相對濕度50%±5%的標準實驗室環境中調節24小時，確保測試條件一致。

3. 設備檢查：確認電源連接正常，測試線無破損，屏蔽箱接地良好。開機預熱15分鐘以上。

4. 參數設置：通過面板按鍵進入設置界面，設定測試電壓（如100V、500V或1000V）、測試速度（快速/慢速）、量程模式（自動/手動）及電阻率計算參數（如試樣厚度、電極尺寸）。

5. 連接試樣：將試樣放置于電極箱中，正確連接Output（電壓輸出）、Input（電流采樣）與GND（接地）端子。

6. 啟動測試：按下【觸發】鍵開始測量，儀器自動施加電壓并采集數據，屏幕實時顯示電阻值、電流值及計算所得的電阻率。

7. 數據記錄與保存：測試完成后，結果可自動保存至內部存儲器，支持命名、調取與刪除。也可通過U盤導出或上傳至上位機軟件。

8. 關機復位：測試結束，切斷電源，恢復儀器初始狀態。

六、安全操作規范與注意事項

高阻測試涉及高電壓輸出，必須嚴格遵守以下安全規程：

• 人員資質：操作者須經過專業培訓，了解高壓危險性，熟悉緊急停機流程。

• 個人防護：操作時佩戴絕緣手套，避免直接接觸高壓端子。

• 接地要求：設備必須使用獨立保護地線，接地電阻不大于4Ω，防止漏電風險。

• 安全距離：測試過程中，無關人員應保持安全距離，嚴禁打開屏蔽箱。

• 放電操作：更換試樣前，必須確認儀器已停止輸出并完成放電，必要時使用放電棒輔助放電。

• 環境控制：避免在濕度大于80%的環境中長時間運行，防止凝結水導致短路。

• 定期校準：建議每年送至計量檢測機構進行一次全面校準，確保儀器精度處于最佳狀態。

七、數據管理與軟件功能特色

現代材料測試不僅關注結果，更重視數據的可追溯性與管理效率。本設備具備強大的數據管理能力：

• 本地存儲：支持10組測試設置的保存與調用，每組數據可自定義名稱，方便快速調用常用測試方案。

• 遠程控制：支持SCPI指令集，可通過RS232或LAN接口實現計算機遠程控制，適用于自動化測試系統集成。

• 數據導出：測試結果可通過U盤導出為Excel格式，便于后續統計分析、生成質檢報告。

• 分選功能：內置比較器，可設定上下限閾值，配合HANDLER接口實現自動分選，適用于生產線批量檢測。

• 動態顯示：測試過程中實時顯示電阻變化曲線，幫助分析材料的極化與吸收現象。

八、維護保養與常見問題處理

為延長設備使用壽命，確保測試精度，建議用戶注意以下幾點：

• 清潔保養：定期用干布擦拭儀器表面，保持通風孔暢通。電極表面如有氧化或污漬，可用酒精棉輕輕擦拭。

• 線纜保護：避免頻繁彎折測試線，插拔時應握住插頭而非拉扯電纜。

• 軟件更新：可通過U盤接口升級系統固件，獲取新功能或修復已知問題。

• 故障排查：若出現顯示異常、無法通訊或測量值漂移等情況，可嘗試恢復出廠設置或聯系技術支持。

九、總結

GB/T1692-2008硫化橡膠導電性和耗散性能電阻率測定儀是一款集高精度、高穩定性、智能化于一體的材料電性能測試設備。它以國家標準為依據，融合了現代電子測量技術與人性化操作設計，能夠滿足從基礎科研到工業化質檢的多樣化需求。無論是對高端絕緣橡膠的微弱漏電流檢測，還是對導電橡膠的低阻值精確測量，該儀器都能提供穩定、可靠、可追溯的測試數據。對于追求產品質量與技術進步的企業而言，這不僅是一臺測試設備，更是保障產品安全、提升核心競爭力的重要工具.
