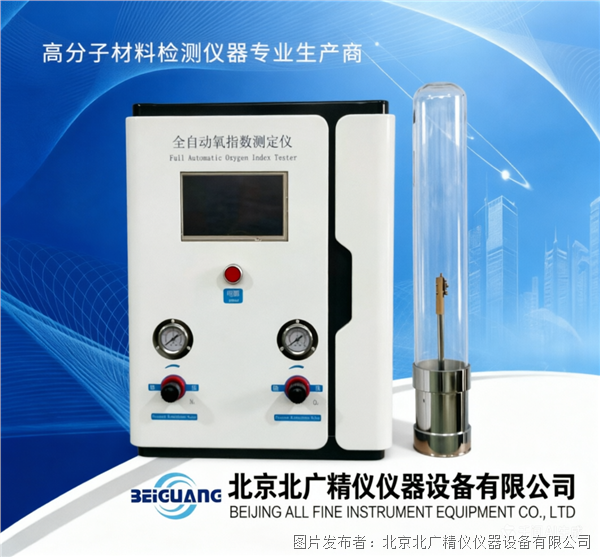

一、產品概述

在實際使用環節，儀器把"設定濃度—自動配比—穩態提示—點火計時—數據存儲—?dú)v史查詢"串成一條可回溯的流程，配合氣源故障、氧傳感器故障、氧氣氮?dú)忮e(cuò)接、傳感器老化等多條提示邏輯，降低因氣路或耗材狀態異常導致的測試偏差。下文從原理、特點、參數、應用、運維等維度展開說明，供選型與實驗室體系建設參考。

二、工作原理

（一）氧指數定義與測試邏輯

（二）氣路配比與閉環控制

（三）燃燒筒與試樣夾持

• 自撐材料試樣夾：直接垂直夾持棒材、型材、板材等可自立試樣；

• 非自撐材料試樣夾（選配）：將織物、薄膜等軟質材料的兩邊固定在框架上，再整體置入筒內，避免軟材卷曲偏離軸心。

（四）點火與判據

• 若燃燒長度達50mm或持續燃燒滿180s（以先到者計），該濃度下判定為"可維持燃燒"；

• 若中途熄滅，則該濃度下判定為"不可維持燃燒"。

三、產品特點

（一）觸屏操控與自動配氣

（二）步進比例閥與閉環反饋

（三）傳感器與數字顯示

（四）多維狀態提示

• 氣源故障提示：氧/氮?dú)饴穳毫Ξ惓；蛄髁渴Х€(wěn)時推送；

• 氧傳感器故障提示：傳感器信號出界或通訊異常時推送；

• 氧氣氮?dú)忮e(cuò)接提示：兩路氣源接反是新手常見失誤，系統可識別并報警；

• 氧傳感器老化提示：累計使用時長或零漂量觸及閾值時提醒更換。

（五）試樣夾與點火的適配性

（六）燃燒筒與計時功能

四、性能參數

1. 采用進口氧傳感器，數字顯示氧氣濃度無需計算，精度更高更準確，范圍0–100%

2. 數字分辨率: ±0.1%

3. 測量精度: 0.1級

4. 觸摸屏設置程序自動調節氧濃度

5. 一鍵

6. 一鍵配比濃度

7. 氧濃度穩定自動提示報警聲

8. 帶有計時功能

9. 可存儲實驗數據

10. 可查詢歷史數據

11. 可清除歷史數據

12. 可選擇是否燃燒50mm

13. 氣源故障提示

14. 氧傳感器故障提示

15. 氧氣氮?dú)忮e(cuò)接提示

16. 氧傳感器老化提示

17. 標準氧濃度輸入

18. 可設定燃燒筒直徑(兩種常用規格可選)

19. 流量調節范圍: 0–20 L/min (0–1200 L/h)

20. 石英玻璃筒: 內徑≥75 mm

21. 燃燒筒內氣體流速: 40 mm±2 mm/s

22. 整機外形尺寸: 650 mm × 400 × 830 mm

23. 壓力表精度 2.5 級，分辨率: 0.01 MPa

24. 試驗環境: 環境溫度: 室溫~40℃; 相對濕度: ≤70%

25. 輸入壓力: 0.25–0.3 MPa

26. 工作壓力: 氮?dú)?0.15–0.20 MPa，氧氣 0.15–0.20 MPa

27. 試樣夾可用于軟質和硬質塑料、各類建筑材料、紡織品、防火門等

28. 丙烷(丁烷)點火系統，點火嘴為一根金屬管制成，尾端有內徑 Φ2±1 mm 的噴嘴，可自由彎曲。能插入燃燒筒內點燃試樣，火焰長度: 16±4 mm，大小 5 mm–60 mm 可自由調節

29. 氣體: 工業用氮?dú)狻⒀鯕猓兌?gt;99%（注: 氣源和鏈接頭用戶自備）

30. 電源要求: AC220(+10%)V、50 Hz

31. 最大使用功率: 150 W

32. 自撐材料試樣夾: 能固定在燃燒筒軸心位置上、并能垂直夾住試樣

33. 非自撐材料試樣夾: 能將試樣的兩個垂直邊同時固定在框架上(選配/應用于紡織品等柔軟不可自撐材料)

五、符合標準

• GB/T 2406.2-2009 塑料 用氧指數法測定燃燒行為 第2部分：室溫試驗

• GB/T 5454-1997 紡織品 燃燒性能試驗 氧指數法

• GB/T 10707 橡膠燃燒性能的測定

• ISO 4589-2 塑料 氧指數法測定燃燒行為 第2部分：室溫試驗

• ASTM D2863 衡量塑料在向下引燃條件下熄滅所需氧濃度的標準試驗方法

六、應用領域

（一）塑料與橡膠工業

（二）建筑材料與防火門

（三）紡織品與內飾材料

（四）電線電纜與電子電氣

（五）科研與第三方檢測

七、安裝與操作

（一）安裝環境要求

• 實驗室宜單獨設置通風櫥或排氣通道，燃燒產生的煙氣（尤其含鹵素、含氮阻燃劑體系）應及時排出；

• 環境溫度室溫～40℃、相對濕度≤70%，避免陽光直射儀器與氣體鋼瓶；

• 氧氣、氮?dú)怃撈糠种霉潭ǎ斎雺毫φ{(diào)至0.25–0.3MPa，經儀器減壓到工作壓力0.15–0.20MPa再入流量計；

• 電源AC220（+10%）V、50Hz，單機最大功率150W，建議配獨立斷路保護；

• 鋼瓶與儀器之間用正規氣站提供的減壓閥與高壓管，"氧氣氮?dú)忮e(cuò)接提示"雖能報警，但管路物理標記（藍/黑或O?/N?標簽）仍要到位，避免人為接反。

提示：氧、氮純度需＞99%，屬高危運輸品，儀器不隨附氣源，由用戶在當?shù)卣?guī)氣站購置并自備接頭。

（二）試樣制備

（三）操作流程概要

1. 接通電源，觸摸屏自檢，檢查氧、氮壓力表是否在0.15–0.20MPa工作區間；

2. 按標準裝好試樣（自撐夾直接夾、非自撐夾先上框架再裝入），將燃燒筒就位；

3. 觸屏輸入目標氧濃度，點"一鍵配比"，待濃度穩點、提示音響起；

4. 選擇判據（是否燃燒50mm），點火器由筒頂伸入，火焰調至16±4mm，對準試樣頂端按標準方法點燃（頂面點燃法一般為火焰接觸頂面30s，每隔5s移開觀察）；

5. 點燃同時啟計時，觀察是否燃達50mm或滿180s，程序記錄判據達成情況；

6. 按升降法邏輯調整下一次氧濃度（系統僅提供配氣，步長與方向仍由操作人員按GB/T 2406.2的n值表遞推），直至湊足計算LOI所需的"可維持/不可維持"對數；

7. 測試結束，熄滅火焰、關氣、升起筒蓋，數據存入歷史記錄，可后續查詢或清除。

八、維護與常見排查

（一）日常維護

• 氧傳感器屬耗材，建議按廠家建議周期（一般12–24個月，視使用頻率）做零點與跨度校準，出現"氧傳感器老化提示"及時更換；

• 點火嘴尾端內徑Φ2±1mm，長期使用會有積碳，可用細鋼絲輕通，或用酒精擦拭噴嘴外表；

• 石英燃燒筒每次測試后用長柄刷清理內壁浮灰與滴落物，避免殘留碳層影響下次的觀察清晰度；

• 壓力表、比例閥前級建議每12個月由計量單位做一次流量-壓力核查；

• 儀器外表用干布或微濕布擦拭，控制箱側不要直接噴水。

（二）常見異常與思路

• 濃度穩不住：先看氣源壓力是否掉到0.25MPa以下（鋼瓶快空載時常見），再看氧傳感器是否到老化提示，再查比例閥接線有無松動；

• 點火后火焰不穩/點不著：查丙烷/丁烷氣瓶是否還有氣、點火嘴是否堵、火焰長度是否調到16±4mm范圍內；

• 燃燒行為異常（本該燃卻滅/本該滅卻燃）：查試樣是否按標準做完?duì)顟B(tài)調節（吸濕會拉低LOI）、燃燒筒是否按規定內徑裝到位、流速是否被人為調離40±2mm/s；

• 提示"氧氣氮?dú)忮e(cuò)接"：立刻停氣，核對兩路鋼瓶與接頭顏色/標簽，調換后再通氣。

九、選型時關注的幾個點

1. 傳感器類型與量程：電化學與順磁是兩類主流，JF-5用進口氧傳感器、0–100%量程、±0.1%分辨率、0.1級精度，對標的是對LOI判定一致性要求較高的場景；若只是教學演示，可放低要求，但第三方檢測與出廠QC建議留余量。

2. 是否真閉環：部分"全自動"機型只在起始配氣時用比例閥，測試中不對漂移做修正；JF-5在測試全程用傳感器反饋回拉濃度，這點對長時燃燒（接近180s）的試樣更友好。

3. 試樣夾覆蓋度：自撐+非自撐雙夾是溢價點，尤其中紡織、薄膜、軟質阻燃材料的實驗室，省掉另購一臺軟材機的成本。

4. 提示與數據功能：氣源故障、傳感器故障、錯接、老化四條提示是否齊全，數據存儲/查詢/清除是否方便導出，這些決定長期使用的運維成本。

5. 標準延伸能力：當前以GB/T 2406.2（室溫）為主，如果后續實驗室要覆蓋高流速（GB/T 2406.4）、紡織（GB/T 5454）、橡膠（GB/T 10707），需提前確認燃燒筒直徑是否可調（JF-5支持兩種常用規格可選）、流量上限是否到20L/min。

十、技術演進與行業趨勢

• 從手動配氣向閉環全自動過渡：早年是轉子流量計+人工擰閥，后來上加質量流量控制器（MFC），現在步進比例閥+氧傳感器閉環成主流，JF-5走的即是這條路線；

• 判定邏輯逐步智能化：部分新機型開始嘗試把"升降法步長"做成智能遞推（先2%粗掃、再0.5%精掃），并把火焰識別算法接進來自動判燃/熄，減少人為觀察帶來的室間差；

• 標準細分：GB/T 2406原來只有第2部分（室溫），2025年出了第4部分（高氣體流速試驗，2026年實施），對建材、軌道交通等高 Requirements 場景會逐步推高流速法；

• 多參數聯動：氧指數常與垂直燃燒、煙密度、錐量、毒性放在同一間實驗室，設備端的數據聯網（接入LIMS或?qū)嶒?yàn)室管理平臺）是這兩年的普遍需求。

十一、使用注意事項匯總

1. 氧氣瓶屬高壓助燃?xì)狻⒈?丁烷屬易燃?xì)猓撈勘仨毠潭ā⑦h(yuǎn)離熱源、避免陽光直曬，實驗區配滅火器材；

2. 氣路接頭按"氧藍氮黑"或明確O?/N?標簽區分，接錯不僅測不準，還可能損壞傳感器；

3. 試樣制備與狀態調節嚴格按對應標準執行，溫濕度、尺寸、數量任一偏離都會讓LOI漂移；

4. 氧傳感器到期更換后要做零點（通純氮）與跨度（通已知濃度標氣）校準，再投用；

5. 燃燒產生的煙氣依材料不同可能含鹵化氫、氰化氫等有害組分，建議在通風櫥內完成點燃觀察，或配排煙管引出室外；

6. 歷史數據按批次歸檔，原始記錄建議保留試樣編號、氧濃度序列、逐次燃/熄判據、最終LOI計算表，便于復現與審計。
