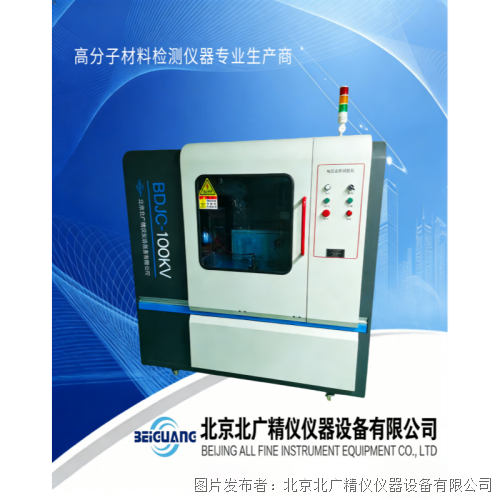

在電氣絕緣材料的質量評估與安全性驗證過程中，電壓擊穿強度試驗是至關重要的環節。GBT1408作為固體絕緣材料電氣強度試驗的核心國家標準，對試驗設備提出了明確的技術要求。為了滿足標準規定的測試需求，確保試驗數據的準確性與可靠性，專門設計了符合GBT1408標準要求的漆膜電壓強度擊穿試驗系統，型號為BDJC-100KV。GB/T1408漆膜電壓強度擊穿試驗儀BDJC-100KV主要用于測定絕緣漆漆膜、樹脂和膠、浸漬纖維制品、層壓制品、塑料、薄膜復合制品等固體絕緣材料在工頻電壓下的擊穿電壓、擊穿強度以及耐電壓性能。其核心設計理念在于通過精確控制與測量，模擬材料在實際工況下的電氣應力表現，為材料的研發、生產質量控制及入廠檢驗提供客觀、科學的評估依據。

一、 設備設計標準與適用范圍?

GB/T1408漆膜電壓強度擊穿試驗儀BDJC-100KV的設計嚴格遵循了電氣絕緣材料測試領域的多項國家標準與方法，確保試驗的規范性與結果的可比性。其適用范圍覆蓋了廣泛的固體與液體絕緣介質測試需求。

固體絕緣材料測試標準依據?：

GB/T 1408.1-2016 《固體絕緣材料電氣強度試驗方法 第1部分：工頻下試驗》：這是設備設計的主要遵循標準，規定了在工頻電壓下測試固體絕緣材料電氣強度（擊穿電壓和擊穿強度）的通用方法。

GB/T 1695-2005 《硫化橡膠 工頻電壓擊穿強度和耐電壓的測定方法》：適用于硫化橡膠及其制品的相關電氣性能測試。

GB/T 3333 《電纜紙工頻擊穿電壓試驗方法》：針對電纜紙產品的專用測試方法。

HG/T 3330 《絕緣漆漆膜擊穿強度測定法》：本設備命名中“漆膜電壓強度擊穿”的直接標準依據，專門規定了絕緣漆漆膜擊穿強度的測試方法。

GB/T 12656 《電容器紙工頻擊穿電壓測定法》：適用于電容器紙的工頻擊穿電壓測定。

ASTM D149 《固體電絕緣材料在商用電源頻率下介電擊穿電壓和介電強度的標準試驗方法》：國際通用的測試標準，提供了測試的另一種規范性參考。

液體絕緣材料測試標準依據?：

GB/T 507-2002 《絕緣油擊穿電壓測定法》：適用于變壓器油、電容器油等絕緣液體介質擊穿電壓的測定。

DL/T 429.9-91 《電力系統油質試驗方法 絕緣油介電強度測定法》：電力行業針對絕緣油介電強度的專業測試方法。

適用測試材料與對象?：

固體絕緣材料?：包括但不限于絕緣漆、清漆、樹脂與膠（固化前后）、浸漬纖維制品（如布、綢、紙層壓板）、層壓制品（環氧板、電木板、酚醛板等）、云母及其制品、塑料薄膜（如PET、PP、PE）、薄膜復合制品、陶瓷、玻璃等。

液體絕緣材料?：各類絕緣油，如變壓器油、高壓電纜油、電容器油等。

試驗類型?：可進行工頻交流或直流電壓下的擊穿電壓試驗、擊穿強度計算、耐壓試驗（指定電壓下的長時間承受能力測試）以及梯度升壓試驗。

二、 整機系統構成與核心部件解析?

BDJC-100KV型漆膜電壓強度擊穿試驗儀是一個集成了高壓發生、精密控制、安全保護及數據采集處理的完整系統。其主要由以下幾個核心部分構成：

高壓發生單元?：此單元是整個系統的高壓源，核心部件為高壓變壓器，其變比設計為1:1000，能夠將輸入端0-100V的電壓提升至最高100kV的工頻高壓。該變壓器具有足夠的容量（10kVA），確保在試樣擊穿瞬間能提供所需的瞬時電流，同時維持電壓波形不失真，符合標準要求。

升壓與調壓裝置?：采用先進的無觸點電子調壓技術取代傳統的機械式調壓器。該系統可實現平穩、連續的電壓調節，升壓速率在0.1 kV/s 至 5.0 kV/s范圍內用戶自定義設置，支持勻速升壓、梯度（步進）升壓等多種試驗模式，避免了機械調壓帶來的電壓突變和抖動問題，保證了升壓過程的線性度與可控性。

中央控制系統?：

控制核心?：采用工業級可編程邏輯控制器作為系統的主控制單元，負責接收操作指令、控制升壓過程、采集傳感器信號、執行安全邏輯判斷等。其高穩定性和抗干擾能力為設備的可靠運行奠定了基礎。

人機交互界面?：基于Windows操作系統開發的專用試驗軟件，提供圖形化操作界面。軟件集成了參數設置、試驗控制、實時曲線顯示、數據管理、報告生成等功能模塊，界面直觀，便于用戶操作和學習。

數據傳輸與接口?：系統具備多種通訊接口選項，包括RS-232、RS-485、以太網口（TCP/IP協議），支持有線連接。同時，可選配無線藍牙控制模塊，實現操作人員與高壓設備的安全距離隔離，即“人機分離”操作，提升安全性。

測量與傳感系統?：

電壓測量?：采用高精度的電壓傳感器（或高壓分壓器）對輸出到試樣兩電極間的實際高壓進行實時采樣測量，測量精度在試驗范圍內優于±1%。

電流測量?：內置電流傳感器，實時監測試驗回路中的電流變化。用戶可在0-150mA范圍內設定漏電流保護閾值。系統通過同時監測電壓和電流的變化來判斷試樣是否發生擊穿，判斷方式更為可靠。

試驗電極與測試腔體?：

電極系統?：設備提供多套符合不同測試標準（如GBT1408中規定的等徑圓柱電極、球-板電極等）的電極。針對漆膜等薄層材料，常使用特定直徑的平行板電極。對于液體測試，配置有符合標準的油杯及配套電極。電極材質通常為黃銅或不銹鋼，表面光潔，尺寸精確。

測試腔體（試驗箱）?：是放置試樣和電極的密閉空間，可充入空氣或絕緣油作為試驗介質。對于需要高溫環境或高溫油介質下測試的情況，可以定制具有加熱和溫控功能的高溫試驗箱體。

安全保護系統?：這是保障操作人員和設備安全的核心。系統采用多層次、多維度的保護設計：

電氣聯鎖保護?：試驗箱門裝有安全聯鎖開關，箱門未關閉時高壓無法啟動。

零位啟動保護?：確保每次試驗開始前調壓器處于零電壓位置。

過壓與過流保護?：當輸出電壓或回路電流超過預設安全限值時，系統立即切斷高壓輸出。

短路保護?：試樣發生直接短路時快速保護。

漏電流保護與獨立接地?：有效防止漏電風險，設備有獨立的接地端子。

故障報警?：系統發生異常時，軟件界面會給出明確的文字和聲音報警提示。

自動放電裝置?：每次試驗結束或中斷后，系統會自動對高壓端和試樣進行安全放電，并經過程序確認后，方可進行下一步操作，防止殘余電荷傷人。

數據采集與處理系統?：控制系統實時采集并記錄試驗過程中的電壓-時間數據、電流-時間數據。試驗結束后，可自動計算擊穿電壓值、擊穿強度（擊穿電壓除以試樣厚度），并生成完整的試驗曲線。數據可無限量本地存儲，并支持導出至Excel表格進行二次分析。軟件支持生成可自定義名稱和格式的試驗報告。

三、 核心性能參數與技術規格?

以下列出BDJC-100KV型試驗儀的關鍵性能參數，這些參數客觀定義了設備的技術能力：

最高輸出電壓?：100 kV （交流，有效值）

高壓變壓器容量?：10 kVA

升壓器（調壓裝置）容量?：3 kVA

電源輸入?：220V ±10%，單相交流，50Hz ±1Hz

控制方式?：以西門子可編程控制器為核心的有線/無線（可選藍牙）控制系統

試驗電壓類型?：工頻交流 或 直流

試驗方式?：

勻速升壓試驗：以恒定速率升高電壓直至試樣擊穿。

梯度升壓試驗：按設定的電壓臺階和停留時間逐步升壓。

耐壓試驗：在設定的電壓值下保持規定時間，考核試樣的耐電壓能力。

試驗介質?：空氣 或 絕緣油（設備標配易于拆裝的油浴裝置）

升壓速率調節范圍?：0.1 kV/s 至 5.0 kV/s，軟件內任意設定

耐壓試驗時間設定范圍?：軟件設定，可長達10小時以上

系統測量精度?：≤ ±1% （滿量程范圍內）

漏電流保護設定范圍?：0 - 150 mA

擊穿判斷方式?：電壓驟降判據與電流突增判據相結合，雙保險判斷

放電方式?：試樣擊穿或試驗停止后，高壓回路自動放電

電壓采集方式?：基于高精度傳感器的變壓器低壓側反饋采樣（變比1:1000）

適用環境?：固體材料測試（常溫）、液體材料測試（常溫或定制高溫油浴）

外形結構與尺寸?：具體尺寸需參考實物，整體設計緊湊，包含主機、高壓發生器、控制箱、電極支架等部分。

軟件功能平臺?：Windows窗口操作系統，具備曲線動態顯示、數據Excel導出、自定義報告生成打印、試驗方式選擇、參數靈活設置、多用戶管理、多標準集成、連續試驗操作等功能。

四、 產品功能特點與技術優勢詳述?

基于上述系統構成與性能參數，本試驗儀在實現GBT1408等標準測試要求的基礎上，呈現出一系列旨在提升測試效率、數據準確性與操作安全性的功能特點。

高精度與高穩定性的控制系統?：以高可靠性可編程控制器作為中央處理單元，搭配高精度模擬量采集模塊，確保了電壓控制與數據采集的精確度和長期穩定性。先進的閉環控制算法使升壓過程平滑線性，不受電網波動影響。

靈活多樣的試驗模式與參數設置?：軟件支持擊穿、耐壓、梯度三種基本試驗模式，幾乎涵蓋所有標準規定的試驗流程。所有關鍵參數，如升壓速率、起始電壓、終止電壓、梯度步長、耐壓值、耐壓時間、保護電流閾值等，均可通過軟件界面自由設定并保存為方案，適應不同標準與材料的研究需求。

全面的數據管理與報告輸出能力?：試驗數據自動記錄并存儲于本地數據庫，存儲容量僅受硬盤限制，可長期保存。用戶可隨時查詢歷史試驗記錄，并方便地將數據導出至通用Excel格式進行深入分析或存檔。軟件內置報告編輯器，允許用戶自定義報告標題、選擇需要包含的數據和曲線，直接打印符合實驗室管理規范的專業報告。

多層次聯動的安全防護體系?：從硬件上的門聯鎖、零位啟動、獨立接地、泄放電阻網絡，到軟件中的過壓、過流、短路、漏電實時監測與保護，再到試驗結束后的強制自動放電流程，構成了物理隔離、電氣保護、軟件監控三位一體的安全保障，最大限度地降低了高壓試驗潛在的風險。

人性化的操作與交互設計?：

無線控制功能（可選）?：通過加裝藍牙模塊，操作人員可以在安全距離外通過計算機或平板設備控制試驗過程、觀察實時數據，實現了真正意義上的“人機分離”，顯著提升了高電壓試驗的本質安全水平。

直觀的圖形化界面?：試驗過程中，軟件主界面動態顯示升壓曲線（電壓-時間曲線），并可疊加顯示電流曲線，測試狀態一目了然。

自檢與預警功能?：設備啟動時可進行關鍵部件自檢，運行中發現異常（如通訊中斷、傳感器異常）會即時彈出預警提示，便于維護。

強大的系統兼容性與擴展性?：

通訊接口豐富?：提供多種標準工業通訊接口（如TCP/IP, OPC, Web Service等），便于與實驗室信息管理系統或其他上位機系統集成，實現數據自動上傳和集中管理。

軟件云端協議支持（可選）?：軟件支持無線云端協議，試驗數據可上傳至指定服務器，方便遠程數據查看、備份與分析。

可選附件與定制?：除了標準電極，還可提供球形電極、球-板電極、線材電極、管材電極等特殊電極以滿足非標測試?？啥ㄖ聘邷丨h境試驗箱、特殊尺寸的油杯等。

五、 設備的標準配置清單?

一套完整的BDJC-100KV型漆膜電壓強度擊穿試驗儀通常包含以下標準部件：

試驗主機（含高壓變壓器、調壓器、控制機箱） 一臺

高壓發生器（置于主機內或獨立） 一套

符合GB/T 1408.1標準的試驗電極（如直徑25mm和75mm的圓柱電極各一套） 二套

固體/液體試驗用有機玻璃油箱及油杯裝置 一套

專用試驗控制與數據采集軟件（安裝于工控機或用戶計算機） 一套

自動放電系統 一套

以西門子可編程控制器為核心的電氣控制系統 一套

高精度電壓/電流數據采集系統 一套

電極支架及絕緣支撐件 一套

產品裝箱單、合格證、說明書等技術文件 一份

高壓絕緣手套（安全輔助用具） 一副

標準信號測試線纜與通訊線纜 一支

六、 設備的操作流程與應用指南?

以下簡要描述設備進行典型擊穿試驗的基本操作流程：

準備工作?：將設備可靠接地。根據測試標準（如GBT1408或HG/T3330）要求準備試樣。對于固體片材，測量并記錄試樣厚度（多點測量取平均）。選擇合適的電極并清潔干凈。若進行液體測試，則清洗并干燥油杯和電極。

試樣安裝?：將試樣置于電極之間，確保接觸良好、對中準確。對于漆膜試樣，需按標準要求涂覆并干燥固化在基板上。關閉試驗箱門。

軟件設置與啟動?：打開控制軟件，登錄用戶賬戶。選擇試驗標準或創建新試驗方案，設置試驗參數：試驗方式（如“勻速升壓”）、電壓類型（交流/直流）、升壓速率、初始電壓、終止電壓（或設為“擊穿自動停止”）、漏電流保護閾值等。輸入試樣信息（編號、厚度等）。

開始試驗?：確認設置無誤，點擊“開始試驗”。系統自檢通過后，自動從零開始按設定速率升壓。軟件界面實時顯示電壓值、電流值和升壓曲線。

試驗過程與終點?：系統持續監測電壓和電流。當試樣發生擊穿時，電壓會出現明顯跌落，電流會超過預設閾值，系統立即判定擊穿并自動切斷高壓輸出。屏幕上會鎖定并顯示擊穿瞬間的電壓值（即擊穿電壓）。

安全放電與數據保存?：高壓切斷后，系統自動啟動放電程序，將高壓側和試樣上的電荷釋放，同時界面顯示“放電中”，放電完成后提示“放電結束，可開門”。軟件自動保存本次試驗的所有數據，包括擊穿電壓、試驗時間等，并可計算擊穿強度（若輸入了厚度）。

后續操作?：取出試樣，觀察擊穿點形貌?？衫^續進行下一個試樣的測試，或調取歷史數據生成試驗報告。

七、 維護保養與注意事項?

為確保設備的長期穩定運行和測試精度，建議遵循以下維護保養要點：

定期清潔?：保持設備外觀清潔，特別是高壓絕緣部件和電極，使用干燥的無塵布擦拭，避免積塵影響絕緣性能。

電極維護?：定期檢查電極表面是否光滑、無銹蝕、無燒蝕凹坑。如有損傷應及時更換或由專業人員修復。

電氣檢查?：定期由專業電工檢查設備接地是否可靠，電源線及內部接線有無松動、老化。

功能校驗?：建議每年或每運行一定周期后，使用標準高壓分壓表對設備的輸出電壓進行一次校準，驗證其顯示精度。

軟件備份?：定期備份軟件中的試驗數據和參數方案，防止因計算機故障導致數據丟失。

安全規范?：操作人員必須經過培訓，熟悉高壓安全規范。試驗時務必確保試驗區域無人靠近，試驗后必須確認設備完全放電后再接觸內部部件。

介質處理?：若使用絕緣油，應定期檢查油的介電強度，并根據標準要求更換或過濾處理油樣，防止油質劣化影響測試結果。

八、 市場應用價值與意義?

符合GBT1408標準的BDJC-100KV型電壓擊穿試驗儀是絕緣材料研發、生產及應用領域不可或缺的關鍵檢測設備。它的應用貫穿于：

材料研發?：評價新型絕緣材料的本征電氣強度，優化配方與工藝。

質量控制?：對原材料和成品進行批次抽檢或全檢，確保其電氣安全性能符合標準要求。

入廠檢驗?：使用方驗證采購的絕緣材料性能是否達標。

可靠性評估?：通過耐壓試驗評估材料在長期工作電壓下的可靠性。

標準符合性驗證?：為產品滿足國內外電工電子產品的安全認證（如CCC, UL, IEC標準）提供關鍵的型式試驗數據。

九、 總結?

BDJC-100KV的漆膜電壓強度擊穿試驗儀是一款嚴格依據包括GBT1408在內的多項國內外標準設計制造的高壓測試設備。它集成了高精度程控高壓電源、高可靠性安全保護系統、智能化的數據采集處理軟件以及靈活多樣的試驗配置，能夠準確、穩定、安全地完成各類固體和液體絕緣材料的工頻電壓擊穿與耐壓試驗。設備的技術參數明確，功能特點突出，特別是在測量精度、安全防護、操作便捷性和數據管理方面進行了著重設計與優化。通過提供客觀、準確的電氣強度性能數據，該設備對于保障絕緣材料及其制品的質量安全、促進相關行業的技術進步具有明確的實用價值與意義。正確的使用、規范的維護是充分發揮其效能、獲得長期可靠服務的基礎。
