近日，北京北廣精儀儀器設備有限公司（以下簡稱"北廣精儀"或"公司"）與哈爾濱變壓器有限責任公司（以下簡稱"哈變公司"）完成BDJC-100KV計算機控制電壓擊穿試驗儀的交付、安裝調試與人員培訓工作。經哈變公司檢測中心現場驗收，設備各項技術指標均符合技術協議要求及GB/T 1408-2006《絕緣材料電氣強度試驗方法》等國家標準規定，正式投入絕緣材料入廠驗收、產品型式試驗及研發驗證使用。此次合作標志著北廣精儀BDJC系列電壓擊穿試驗儀進一步進入國內骨干電力變壓器制造企業檢測體系，為輸變電裝備行業絕緣材料質量管控提供國產化檢測裝備支撐。

一、項目背景：骨干變壓器企業的檢測能力升級需求

哈爾濱變壓器有限責任公司前身為哈爾濱變壓器廠，始建于1955年，現隸屬于哈爾濱工業投資集團有限公司，為國有獨資企業。公司位于哈爾濱高新技術產業開發區迎賓集中區，占地面積約12萬平方米，注冊資本2.45億元，現有員工300余人，其中技術研發人員70余名。哈變公司是東北地區重要的輸變電裝備制造企業，主營10kV～500kV電力變壓器、配電變壓器、箱式變電站及各類特種變壓器，產品廣泛應用于國家電網、南方電網、風電光伏等新能源場站及工礦企業供電系統。

哈變公司歷來重視試驗檢測能力建設，此前已先后引進德國斯特勞沖擊測量系統、瑞士哈佛萊局部放電測量儀、美國惠普油色譜分析儀等高端檢測設備。隨著電網用戶對變壓器絕緣可靠性要求的持續提升，以及GB/T 1094《電力變壓器》系列標準、GB/T 1408《絕緣材料電氣強度試驗方法》在質量管控環節的深入貫徹，企業對絕緣紙板、絕緣成型件、絕緣漆及變壓器絕緣油的介電強度驗證提出了更高要求——不僅需具備工頻耐壓試驗能力，還須可在0～100kV全量程范圍內開展交流/直流擊穿測試、梯度升壓試驗及長時間耐壓試驗，并要求數據采集精度高、安全保護完善、試驗結果可追溯，以滿足ISO 9001質量管理體系和下游客戶（國網/南網）供應商資質核實中對檢測設備計量溯源性的要求。

經對多家檢測設備制造商進行技術參數比對、同類業績考察及售后服務評估，哈變公司最終選定北廣精儀BDJC-100KV型計算機控制電壓擊穿試驗儀作為檢測中心新增關鍵設備。北廣精儀憑借設備在電壓精度（≤±1%）、九級安全保護體系、符合GB/T 1408及ASTM D149/IEC 60243-1等多重標準、以及完善的售后質保服務等方面的綜合優勢獲得認可。

二、北廣精儀BDJC-100KV電壓擊穿試驗儀產品概述與技術規格

2.1 產品定位與適用范圍

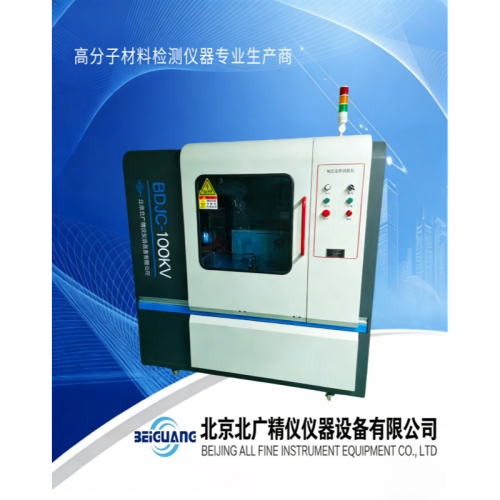

BDJC-100KV型介電擊穿強度試驗儀是北廣精儀自主研制的新一代絕緣材料電性能檢測設備，采用計算機+PLC智能控制系統，專用于固體絕緣材料（絕緣紙板、層壓制品、環氧樹脂件、絕緣薄膜、陶瓷、漆膜、云母制品等）及液體絕緣材料（變壓器絕緣油等）的工頻交流/直流擊穿電壓、介電強度（電氣強度）及耐電壓性能測試。設備符合GB/T 1408.1-2006《絕緣材料電氣強度試驗方法 第1部分：工頻下試驗》、GB/T 1695-2005、GB/T 3333、HG/T 3330、GB/T 12656、ASTM D149、IEC 60243-1等國內外標準，廣泛適用于電力設備制造、絕緣材料生產、質檢機構及科研院所的材料性能評價工作。

2.2 主要技術參數

三、設備在變壓器制造企業中的應用價值

變壓器產品的長期運行可靠性在很大程度上取決于絕緣系統的電氣強度。油浸式變壓器內部大量使用絕緣紙板（如匝間墊紙、端絕緣紙板、撐條）、層壓絕緣件、表面絕緣漆及絕緣油，這些材料的介電性能必須滿足相應電壓等級下的電場應力要求。BDJC-100KV在哈變公司檢測體系中的具體應用價值主要體現在以下方面：

3.1 絕緣原材料入廠質量驗收

對采購的絕緣紙板（含菱格點膠紙）、層壓酚醛件、絕緣漆及新油進行入廠介電強度抽檢，驗證供應商所供材料常態及浸油狀態下的工頻擊穿場強是否達到技術協議要求，防止不合格材料流入生產線，從源頭把控產品質量。

3.2 新產品絕緣結構研發驗證

在500kV及以下電力變壓器新產品開發或絕緣結構改進過程中，對自制或外協絕緣組件開展擊穿強度驗證試驗（含油中耐壓測試），為變壓器主絕緣與縱絕緣設計提供實測數據支撐，縮短研發驗證周期。

3.3 絕緣油定期檢測與老化狀態評估

配合絕緣油介質測試，定期抽取運行或入庫變壓器油的擊穿電壓，輔助判斷油品是否受潮、含雜質或發生老化劣化，與油色譜分析（DGA）、微水含量檢測形成互補，為變壓器運行狀態評估提供依據。

3.4 內控檢測數據與第三方機構對標

設備電壓測量精度≤1％并附計量校準證書，使企業內部檢測結果可與第三方權威檢測機構（如武高所、沈變所、電科院等）數據進行比對，滿足質量管理體系審核及國網/南網供應商現場核實中對檢測設備計量溯源性的要求。

四、交付、安裝調試與驗收

北廣精儀按合同約定完成設備生產、出廠檢驗及校準后，派遣資深應用工程師赴哈爾濱哈變公司檢測中心執行現場安裝調試，主要工作內容包括：

• 設備安裝與接地檢查：高壓主機定位、試驗油槽接線、獨立接地系統電阻檢測確認；

• 空載線性度核查：在10kV、30kV、50kV、80kV、100kV各標定點進行輸出電壓比對，示值誤差均優于±1％；

• 保護功能驗證：模擬試樣擊穿，確認高壓切斷時間＜50ms，殘壓經自動放電回路泄放正常，試驗艙門聯鎖功能有效（門開啟狀態下高壓無法啟動）；

• 軟件功能測試：勻速升壓、梯度升壓、耐壓計時、實時曲線繪制、歷史數據調取及自定義報告模板編輯功能運行正常；

• 標準樣品重復性試驗：使用已知擊穿特性的標準絕緣薄膜試樣連續測試，相對標準偏差（RSD）滿足實驗室重復性要求；

• 計量證書核驗：提供覆蓋檢測中心內部質控所需參數的法定計量校準證書。

經驗收小組綜合評定，BDJC-100KV電壓擊穿試驗儀各項性能指標符合技術協議與國家標準要求，雙方簽署驗收單，設備正式交付使用。北廣精儀工程師同期對哈變公司檢測人員開展了為期一天的操作培訓，涵蓋安全規程、軟件操作、電極安裝與清潔、試驗條件設定、異常處置及日常維護保養事項。

五、北廣精儀企業理念與服務承諾

北京北廣精儀儀器設備有限公司成立于2012年，總部位于北京市，是一家專業從事材料檢測儀器與自動化測試設備研發、生產、銷售及服務的高新技術企業。"精細其表，精湛于內"是北廣精儀一貫秉承的產品理念，公司在電壓擊穿試驗儀、體積/表面電阻率測試儀、介電常數及介質損耗測試儀、漏電起痕試驗儀、耐電弧試驗儀、海綿泡沫材料力學性能測試儀等細分領域形成了完整的產品矩陣，產品廣泛應用于電力、絕緣材料、橡塑、電子、航空航天、質檢機構及高等院校。

北廣精儀堅持"研發—制造—質控—服務"的全鏈條體系建設：

• 技術創新：核心控制系統采用工業級PLC與計算機雙控架構，關鍵元器件選用進口品牌，確保設備長期運行穩定性與測試重復性；

• 品質嚴控：從原材料進廠到整機出廠設置多道檢驗工序，每臺設備均經過高壓加載、保護動作及軟件功能全項檢測；

• 服務保障：建立覆蓋全國主要區域的服務網絡，提供售前技術方案咨詢、售中安裝調試培訓、三年質保及終身維護的全程服務支持。

公司相關負責人表示："很榮幸北廣精儀BDJC-100KV電壓擊穿試驗儀進入哈爾濱變壓器有限責任公司檢測體系。哈變公司作為有著七十年歷史的輸變電裝備骨干企業，對檢測設備的精度和可靠性有著極高標準。此次成功交付是對北廣精儀產品性能與服務的肯定，也體現了國產檢測儀器在高端電力裝備制造領域逐步獲得用戶信賴。未來我們將持續跟進設備使用情況，做好軟件升級與技術支持，配合用戶優化試驗方法，共同為電力裝備質量提升貢獻力量。"

六、結語

在我國電力裝備制造業加速轉型升級、電網對設備絕緣可靠性要求日益嚴格的背景下，制造企業的質量競爭力不僅來源于設計與加工能力，同樣依托于是否具備完備、精確、可追溯的檢測驗證手段。哈爾濱變壓器有限責任公司引進北廣精儀BDJC-100KV電壓擊穿試驗儀，是國產檢測儀器服務于重大電力裝備質量管控體系的又一實踐案例。隨著該設備投入日常檢測工作，哈變公司將在絕緣原材料質量控制、新產品絕緣結構驗證及出廠試驗數據支撐等方面獲得更加堅實的技術保障。

北廣精儀將繼續深耕材料電性能檢測領域，緊貼電力、新材料、科研院所等行業的實際應用需求，持續優化產品性能與服務模式，以高性價比、高可靠性的國產檢測裝備助力中國制造質量升級。
