北廣精儀電線電纜6000V耐電痕試驗儀
本品適用于電工電子產品、家用電器及其材料的耐電痕化和蝕損試驗，模擬工頻（48–62 Hz）下液體污染物與斜面試樣工況，評定嚴酷環境中電氣絕緣材料的耐電痕化和蝕損等級。
產品分類：儀器儀表 分析測試儀表 測量儀器
品牌：北廣精儀
產品介紹
在現代電力系統、電氣設備及電子產品中，電線電纜等絕緣材料長期面臨著各種嚴酷環境的考驗，其中在潮濕、污染條件下，由電場和電解液共同作用引起的絕緣表面放電現象——“漏電起痕”，是導致材料劣化、電氣故障甚至火災事故的關鍵因素之一。因此，對電線電纜及其他電氣絕緣材料進行耐電痕化性能的科學評估至關重要。
電線電纜6000V耐電痕試驗儀能夠模擬并精確評定絕緣材料在特定污染環境下的相對耐電痕化與蝕損性能。下文將從技術原理、性能參數、系統構成、功能特點、操作指南、標準應用、維護保養及價值意義等多個維度展開，提供近萬字的技術說明。
?一、 設備的基本定義、測試原理與核心用途?
電線電纜6000V耐電痕試驗儀是一種模擬在潮濕、污染環境中，評價電工電子產品、家用電器及其絕緣材料表面耐電痕化（即抗漏電起痕）能力的專用檢測設備。其核心工作原理是在特定尺寸和角度的絕緣材料試樣表面上，放置一對規定形狀的電極，并在電極間施加可調的高電壓（交流或直流）。同時，使用規定濃度的導電污染液（如氯化銨溶液），以恒定的流速滴落在兩電極間的試樣表面。在電場和電解液的共同作用下，絕緣材料表面會逐漸形成導電路徑，產生電痕。
試驗過程中，通過觀察和記錄在規定電壓和時間下，試樣是否發生破壞（如起痕達到特定深度、燃燒或引起電路切斷），或測量其達到破壞所需的時間或電壓值，從而評定該材料的耐電痕指數或相比電痕化指數。該測試對于評估電線電纜絕緣護套、連接器、絕緣子、工程塑料等材料在戶外、化工、軌道交通等嚴酷環境中的長期安全運行可靠性具有關鍵意義。
?二、 設備系統構成與關鍵部件詳細說明?

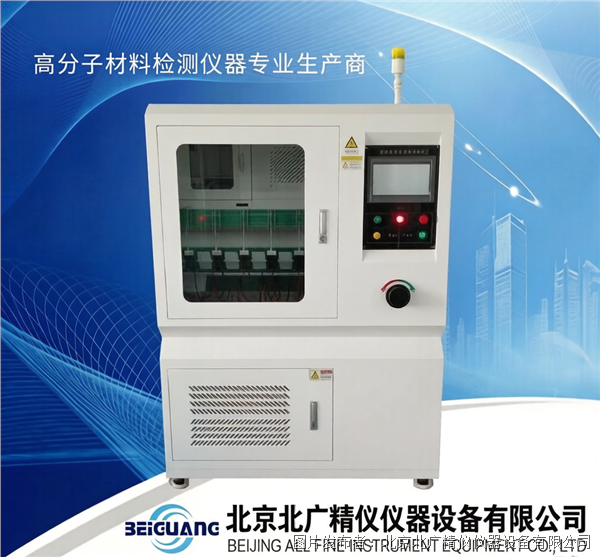

?主機試驗箱體?：
?結構與材質?：采用堅固的鐵質結構并作噴涂處理，具有優良的機械強度和抗腐蝕性。試驗箱前部裝有透明玻璃觀察門，便于在不干擾試驗的前提下，實時觀察試樣表面的起痕過程、蝕損現象及是否發生火焰。
?內部空間與安全設計?：箱體內容積充足，能確保電極、試樣和滴液裝置的安裝，同時減少外部環境干擾。設備設計有可靠的安全門鎖或聯鎖裝置，確保試驗時箱門關閉高壓才能啟動，保障操作人員安全。
?廢氣排放系統?：配備專用的排煙管道接口，可在試驗結束后或試樣燃燒時，及時將箱內產生的有害煙霧和氣體排出室外，維持實驗室空氣清潔。
?高精度可調高壓電源與控制系統?：
?高壓發生器?：能夠輸出最高至6000V的交流或直流電壓，電壓連續可調，精度可達1%。滿足標準對不同耐電痕等級（如PTI或CTI）的測試電壓要求。
?電流監測與保護系統?：試驗回路中內置高靈敏度電流監測單元。當試樣表面因電痕形成導致短路電流達到預設的判定值（如標準中常用的1.0A）并持續規定時間（如2秒）時，設備能瞬間自動切斷高壓輸出，并通過聲光等方式報警，記錄該次試驗不合格，有效防止試樣過度損壞和設備過載。
?電極系統?：
?材質與尺寸?：通常采用不銹鋼材質，耐腐蝕、導電性好。電極厚度嚴格遵循標準（如0.5mm），兩電極尖端間的間距精確控制在50±0.5mm。
?安裝支架?：電極安裝在可調節的支架上，能夠根據試樣厚度和標準要求，精確調整對試樣的壓力和接觸位置，確保電極與試樣表面接觸壓力恒定且符合規范。
?智能滴液與污染液供給系統?：
?儲液與蠕動泵裝置?：系統包含一個專用的儲液水箱，用于盛放按標準配制的污染液（通常為0.1%的氯化銨溶液）。動力部分采用高精度、可編程的蠕動泵，其驅動電機或步進電機確保流速精準可控。
?精密流量控制?：蠕動泵可通過控制面板設定多種標準流速，典型選項包括0.075、0.15、0.30、0.60、0.90 mL/min，覆蓋不同測試標準的嚴酷等級要求。
?滴液管與高度調節?：污染液通過柔軟的硅膠管從儲液箱被泵送至滴液針頭。滴液裝置的高度可以方便調節，確保液滴能夠準確、穩定地滴落于兩電極間的試樣中心位置。軟件界面中的“手動排液”功能有助于在試驗開始前排空管路氣泡，確保流速立刻穩定。
?智能人機交互與控制單元?：
?核心控制器?：通常采用以可編程控制器為基礎的電路架構，實現對整個試驗流程的自動化控制和精確計時。
?觸摸屏操作界面?：配備大尺寸彩色觸摸屏，集成了參數設置、狀態顯示、過程控制和數據記錄所有功能。界面設計人性化，操作邏輯清晰。
?核心功能模塊?：
?用戶登錄與管理?：支持多用戶管理，不同操作員使用各自的賬號登錄，便于追蹤試驗記錄和責任歸屬。
?試驗模式選擇?：提供“交流試驗”與“直流試驗”兩種獨立模式，對應不同標準要求。
?參數設置?：包括試驗電壓設定、污染液流速設定、報警電流閾值及延時設定、總試驗時間設定（最長可達9999分鐘以上）等。
?實時數據顯示?：在運行界面實時顯示當前的試驗電壓、回路電流、污染液流速、已進行時間等關鍵參數。
?故障診斷與報警畫面?：專門的報警畫面可顯示當前和歷史報警信息（如短路、過流、超時等），并提供“報警復位”功能。
?標準配件與消耗品?：
?標準附件包?：為確保測試的規范性，設備通常隨箱配備必要的標準附件和消耗品，包括：備用不銹鋼電極對、高壓保險絲、符合標準要求的分析純氯化鈉（用于配制污染液）、規定厚度的定量濾紙包，以及備用的滴液管路等。
?安全附件?：隨設備提供合格證、使用說明書及必要的安全操作指導文件。
?三、 核心性能參數與技術規格清單?
以下為該型號電線電纜6000V耐電痕試驗儀的關鍵性能參數，這些參數是衡量設備精度、能力和適用范圍的客觀指標：
?最高輸出電壓?：6000 V （交流或直流可選，連續可調）
?電壓調節精度?：≤ ±1%
?短路電流報警設定?：當回路電流達到1.0A（可調或默認），且持續時間超過2秒時，自動切斷電壓并報警
?電極規格?：材質為不銹鋼，厚度0.5mm；兩電極間距離可調范圍為50±0.5mm
?滴液流速控制范圍?：提供0.075、0.15、0.30、0.60、0.90 mL/min等標準流速檔位
?試驗時間控制?：0分鐘至9999分鐘可自由設定，滿足長期耐電痕化試驗需求
?濾紙要求?：試驗用標準濾紙尺寸符合相關測試標準，厚度在0.15mm至0.17mm之間
?試驗箱體材料?：主體采用鐵板，表面進行防銹及美觀噴涂
?電源要求?：AC 220V，50Hz，最大工作電流約為25A
?整機外型尺寸與重量?：此參數需查看具體實物或詳細規格書，通常設計為落地式，結構緊湊。
?控制方式?：彩色觸摸屏結合可編程控制器的全自動/手動控制
?安全保護功能?：
試驗箱門安全聯鎖
過電流自動切斷保護
試驗超時自動停止
接地不良提醒
?四、 儀器的主要功能特性與優勢評述?
基于上述結構與參數，該設備在實現耐電痕標準測試方面展現出以下顯著功能與特性：
?全電壓覆蓋與高精度控制?：0-6000V的寬范圍連續可調電壓，完全覆蓋了包括GB/T 6553和IEC 60587在內的絕大多數標準所規定的測試電壓等級，電壓控制精度高，為不同等級材料（如CTI/PTI）的評定提供了堅實基礎。
?雙模式（交/直流）測試能力?：提供交流電壓與直流電壓兩種試驗模式，滿足不同標準體系（如IEC標準常用交流，某些UL標準用直流）的測試需求，拓展了設備的應用范圍。
?高精度流速與智能滴液系統?：采用數字控制的蠕動泵，實現了污染液流速的精確設定與穩定維持。預設的標準流速選項，方便用戶一鍵選擇，避免了人工計滴的誤差和不便，保證了污染條件的一致性和重復性。
?多重智能判定與安全保護?：
?客觀判據?：設備以電流判據（例如≥1.0A持續2秒）作為主要且客觀的終點判定依據，輔以操作員通過觀察窗進行的目視判定（如火焰、深度蝕損），使得試驗結果更具客觀性和可復現性。
?全方位安全防護?：集成了電氣安全聯鎖、過流短路快速切斷、試驗時間保護等多重硬件與軟件保護措施，構建了完善的試驗安全體系。
?人性化與自動化操作?：
?直觀的觸摸屏界面?：將所有控制、參數設置、數據顯示集成于一體，邏輯清晰，操作簡便，降低了操作人員的學習成本。
?自動化流程?：從參數設置、開始試驗、監控、自動保護到試驗結束排風，大部分流程可由設備自動完成，減少人為干預，提升測試效率和一致性。
?靈活的參數設置?：試驗電壓、污染液流速、報警延時、總時間等均可自由設定，適用于研究性質的非標試驗。
?可靠的數據記錄基礎?：盡管此型號主要依賴人工觀察記錄最終現象（如過流、起火、蝕穿），但其精確控制試驗條件的能力，為后續的判斷記錄提供了可靠的前提。更高級的型號或通過額外軟件可以自動記錄試驗過程中的電壓、電流曲線和時間。
?五、 試驗準備工作與標準操作流程詳解?
嚴謹的準備工作是獲得準確測試結果的前提。以下是基于設備使用步驟的詳細操作指引：
?試驗前準備工作?：
?環境與設備檢查?：確保試驗設備放置在水平穩固的工作臺上，周圍環境通風良好。檢查電源接地是否可靠，各部件連接是否牢固。清空設備內部雜物。
?試樣制備?：嚴格按照被測材料的測試標準要求（如GB/T 6553）制備規定尺寸的試樣。對于電線電纜，通常取其絕緣護套部分，加工成規定形狀（如板狀或條狀），確保表面清潔、無缺陷。
?污染溶液配制?：使用分析純氯化銨（NH?Cl）和蒸餾水或去離子水，精確配制質量濃度為0.1%的標準污染液。配制好的溶液倒入設備的儲液箱中，建議現配現用，避免存放過久導致濃度變化或滋生微生物。
?濾紙與電極安裝?：
取用標準規定的濾紙，按操作說明折疊并正確放置在電極與試樣接觸的下方，通常上下電極均需鋪墊規定數量的濾紙（如8張），用于吸收污染液并模擬特定污染條件。
將制備好的試樣夾持在上下電極之間，通過調節裝置確保電極尖端間距為50±0.5mm，且對試樣施加規定的接觸壓力。
?管路排氣與滴液調節?：
在不施加電壓的情況下，通過觸摸屏啟動“手動排液”功能，讓污染液持續滴落約2分鐘，目的在于排空滴液管中的氣泡，并使液滴能連續、穩定、準確地滴落在兩電極間的試樣中心位置。
仔細觀察并調節滴液針頭的高度和位置，確保液滴流暢、落點準確后，關閉“手動排液”功能。
?標準試驗操作流程?：
?電源連接與啟動?：確認箱門關閉，接通AC 220V電源。開啟設備“總電源”，觸摸屏啟動。
?參數設置?：在觸摸屏的交流或直流試驗界面，依次設置試驗所需的各項參數：
選擇“交流試驗(AC)”或“直流試驗(DC)”模式。
設置試驗電壓值（如175V, 250V, 400V, 600V等）。
根據所選測試等級（如溶液A或溶液B對應不同流速），設置“污染物流速”。
設置“報警延時時間”（通常設為2秒，即電流≥1A持續2秒觸發保護）。
設定“試驗總時間”（如6小時或標準規定的其他時長）。
?啟動試驗?：
參數設置無誤后，按下“泵運行”按鈕，污染液開始按設定流速滴落。
按下“試驗開始”或對應模式的開始鍵，系統自動開啟高壓，電壓表顯示將升至預設值。
?試驗過程監控?：試驗過程中，操作員應通過觀察窗密切注視試樣表面變化，同時觀察觸摸屏上顯示的“實時電流”值。
?合格現象?：在整個設定的試驗時間內（如6小時），試樣未發生破壞（電流未超1A持續2秒，表面未形成達25mm的電痕，未產生火焰）。
不合格現象?：若試樣表面電流增大，導致設備觸發過流保護并報警，或觀察到試樣表面電痕深度達標、出現持續火焰，則表明該試樣在該電壓/時間內發生失效。此時可以按下“急停”按鈕或設備自動停機。
?試驗結束與善后?：
無論試樣是否失效，當達到設定時間或手動停止試驗后，設備會自動切斷高壓。
打開“排風扇”按鈕，將試驗箱內可能積聚的刺激性氣體排出。
關閉“泵運行”，停止滴液。
最后，關閉設備總電源。
小心打開箱門，取出試樣，清理電極和濾紙，對試驗結果（失效電壓、失效時間、失效現象）進行詳細記錄。若試樣起痕，建議對蝕損深度進行測量。
?六、 符合的核心標準與應用領域擴展說明?
該設備的設計核心是基于多項國際國內權威標準，確保了測試方法的規范性和結果的國際可比性。
?核心遵循標準?：
?國家標準?：?GB/T 6553-2003《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》?，這是國內進行該項測試的基本依據。
?國際標準?：?IEC 60587:1984《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》?，設備的設計與之完全兼容，保證了測試數據的國際通用性。同時與IEC 60112等相近標準在方法上保持一致。
?主要應用領域與測試材料?：
本設備廣泛適用于需要評估絕緣材料在潮濕污染環境下長期可靠性的所有工業領域：?電線電纜行業?：用于測試交聯聚乙烯、聚氯乙烯、乙丙橡膠等電纜絕緣和護套材料的耐電痕化指數。對于戶外電纜、礦用電纜、船用電纜等尤為重要。
?電氣元器件與絕緣子?：評估開關、連接器、接線端子、電工套管以及各類陶瓷、復合絕緣子材料表面的抗漏電起痕性能。
?家用電器及電工電子產品?：考核電烤箱、電水壺、電動工具等產品中帶電體附近的絕緣部件材料的安全性能，是許多產品安全認證（如CCC、UL、TUV）的必測項目。
?新能源汽車與軌道交通?：測試電機、充電樁、高壓連接器、電池包內部所用絕緣材料的耐電痕等級，確保在復雜工況下的電氣安全。
?新材料研發?：用于研究和對比不同配方、不同工藝生產的工程塑料、復合材料等新型絕緣材料的耐電痕特性。
?七、 設備的日常維護、保養與安全注意事項?
正確的維護保養是保障設備長期穩定運行、保證測試結果準確可靠的關鍵。
?日常維護保養要點?：
?清潔與防塵?：定期清潔設備內外表面、玻璃觀察窗。保持電極尖端清潔，每次試驗后用酒精棉擦拭，防止電解液結晶污染影響導電性。
?滴液系統保養?：每次試驗后，如長時間不使用，務必排空儲液箱中的剩余溶液，并用蒸餾水反復清洗儲液箱和蠕動泵的硅膠管路，防止腐蝕性溶液殘留導致部件腐蝕或堵塞。
?機械部件檢查?：定期檢查電極支架的靈活性，確認滴液針頭的固定是否牢靠，滴液高度調節裝置是否順滑。
?電氣安全檢查?：定期檢查設備的電源線、接地線是否完好。建議由專業人員每年對設備的高壓部分進行絕緣檢查和電壓校準。
?操作安全注意事項?（重中之重）：
?可靠接地?：設備必須有可靠、獨立的保護接地線，防止高壓泄漏造成人身觸電危險。
?安全門聯鎖?：嚴禁在試驗過程中打開試驗箱門。務必確認箱門完全關閉且聯鎖裝置生效后，方可啟動高壓。
?防止誤操作?：在進行試樣安裝、電極調整、清潔等操作前，必須確認設備電源已完全關閉，且通過接地棒對高壓回路進行放電（部分設備有自動放電功能，亦需確認完成）。
?化學安全?：氯化銨溶液具有輕微的腐蝕性。配制和清理時應佩戴手套，避免接觸皮膚和眼睛。廢棄溶液應按實驗室化學品廢液相關規定處理。
?燃燒與排氣?：試驗過程中，某些材料可能會起火燃燒。操作人員不得離開現場，應隨時準備通過觀察窗監控，或使用外部滅火器材（禁止向箱內噴水）。試驗后務必開啟排風系統，吸盡煙氣。
?八、 結論：質量安全的關鍵評判工具?
電線電纜6000V耐電痕試驗儀是電氣絕緣材料性能評價體系中不可或缺的關鍵設備。它通過模擬現實中嚴酷的潮濕污染環境與電場協同作用的苛刻條件，以客觀、定量的方式，對材料的抗漏電起痕能力進行考核。其測試結果，不僅是材料研發者篩選配方、優化工藝的重要依據，更是電線電纜、電器產品、電力設備制造廠商進行質量控制、確保產品長期運行安全與可靠性的核心技術指標之一，也是產品通往國內外市場、獲取權威安全認證的通行證中的關鍵數據來源。
