在電氣絕緣材料性能檢測領域，漆膜擊穿強度是衡量絕緣漆涂層介電性能與防護能力的核心指標。依據GB/T1408-2006《絕緣材料電氣強度試驗方法》開發的絕緣漆漆膜電壓擊穿試驗儀，通過模擬實際工況下的電場應力，量化絕緣漆膜在高電壓作用下的耐受極限，為電機、電器、電子元器件等產品的絕緣設計、工藝優化與質量控制提供關鍵數據支撐。

一、標準溯源與適用范圍

（一）標準核心要求解讀

• 試樣制備：絕緣漆漆膜試樣需均勻涂覆于規定基底（如金屬板、玻璃板）上，厚度偏差不超過±5%，固化工藝符合產品技術規范，表面無氣泡、針孔、裂紋等缺陷。
• 電極系統：采用標準電極配置，如直徑25mm的球形電極或直徑25mm的圓柱形電極，電極材質為黃銅或不銹鋼，表面粗糙度Ra≤0.8μm，確保與試樣接觸均勻。
• 升壓速率：根據試樣預期擊穿電壓選擇升壓速率，通常為500V/s或100V/s，偏差不超過±10%，避免升壓過快導致熱擊穿與電擊穿耦合影響。
• 擊穿判定：當試樣發生擊穿（電流驟增、電壓突降）或出現表面閃絡時，立即記錄擊穿電壓值，同批次試樣有效測試次數不少于5次，取算術平均值作為最終結果。

（二）適用材料與場景

• 絕緣漆類：包括油性漆、醇酸漆、環氧漆、聚氨酯漆、有機硅漆等各類絕緣浸漬漆、覆蓋漆的漆膜。
• 復合材料：絕緣紙、層壓板、云母帶、薄膜復合材料等固體電介質的擊穿強度測試。
• 特殊場景：電機定子繞組絕緣、變壓器線圈絕緣、電容器介質、電纜絕緣層等電工產品的絕緣性能驗證。

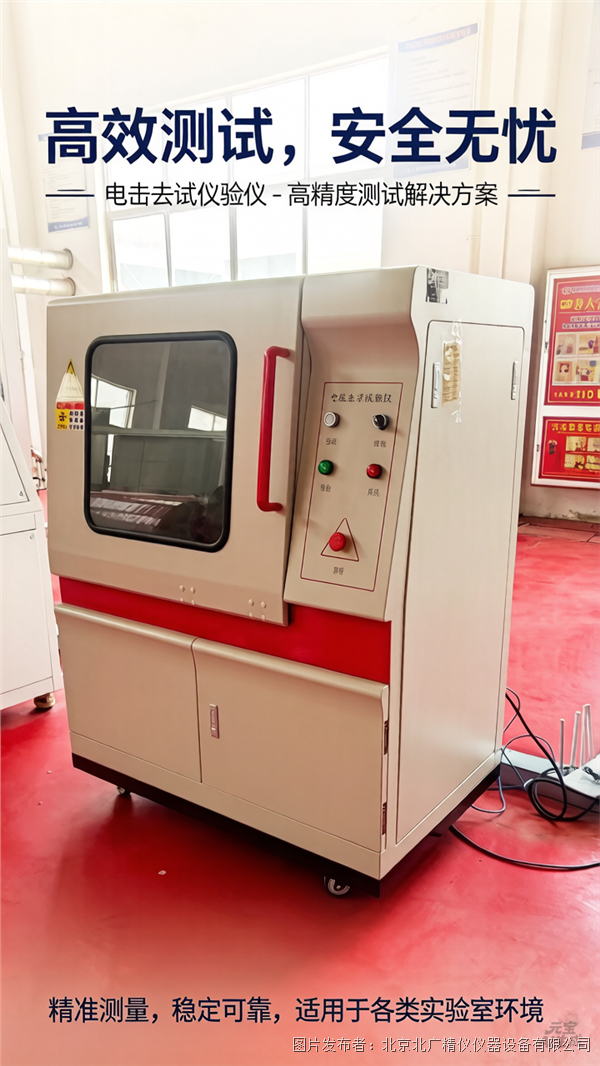

二、設備工作原理與技術架構

（一）高壓發生與調控系統

• 變頻電源模塊：將工頻220V交流電轉換為可調頻率（通常50Hz/60Hz）的高壓電源，通過IGBT逆變技術實現輸出電壓的連續平滑調節，避免傳統機械調壓產生的電壓沖擊。
• 升壓變壓器：根據輸出電壓等級（如50kV、100kV）設計變比，采用油浸式或干式絕緣結構，確保高壓輸出的穩定性與安全性。變壓器初級繞組接入變頻電源，次級繞組輸出試驗所需高壓。
• 升壓控制策略：支持勻速升壓、梯度升壓、耐壓試驗三種模式。勻速升壓模式下，電壓隨時間線性上升；梯度升壓模式下，電壓按預設階梯逐級升高并維持設定時間；耐壓試驗模式下，電壓升至目標值后保持恒定，考核試樣在長期電壓作用下的耐受能力。

（二）信號采集與處理系統

• 電壓采集：通過高壓分壓器（電阻分壓或電容分壓）將高壓側電壓按比例衰減至安全范圍（0-100V），經A/D轉換器數字化后送入處理器。
• 電流采集：在試樣回路串聯采樣電阻，實時監測流過試樣的電流變化，電流分辨率可達0.1mA。
• 擊穿判別算法：采用“電壓-電流雙判據”機制，當檢測到電壓下降速率超過設定閾值且電流超過漏電流閾值（如5mA）時，判定為試樣擊穿，立即觸發降壓與放電程序。

（三）安全保護與控制系統

• 電氣安全保護：包含零電壓復位保護、超壓保護、過流保護、短路保護、漏電保護等，任一保護動作均可立即切斷高壓輸出。
• 機械安全防護：試驗區域設置安全聯鎖裝置，防護門開啟時高壓無法啟動；配備緊急停機按鈕，異常情況可快速切斷電源。
• 軟件安全邏輯：操作權限分級管理，關鍵參數修改需授權；試驗過程中實時監測設備狀態，異常時彈出預警提示并自動終止試驗。

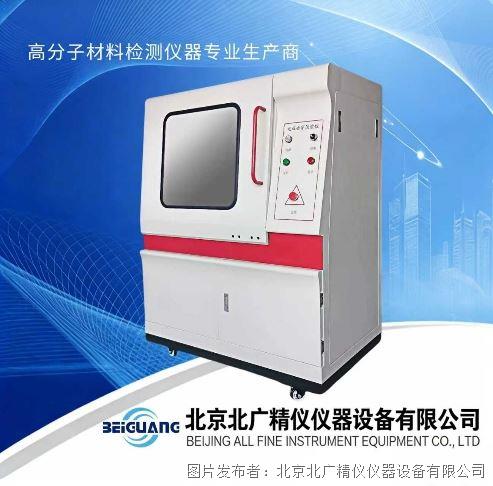

三、設備技術特點與功能優勢

（一）集成化硬件設計

• 西門子PLC控制模塊：作為設備主控單元，負責邏輯運算、過程控制與通信協調，確保系統運行的穩定性與響應速度。
• 無觸點升壓技術：采用固態繼電器或晶閘管替代傳統機械調壓器，實現電壓的無級調節，避免觸點磨損與電弧產生，延長設備使用壽命。
• 無線操控模塊：支持藍牙或Wi-Fi無線通信，操作人員可在安全距離外（如10米范圍內）通過移動終端或遙控器控制試驗過程，實現人機分離，降低高壓作業風險。

（二）智能化軟件功能

• 多標準兼容：內置GB/T1408、HG/T 3330、ASTM D149等多項國內外標準，用戶可根據需求選擇對應標準及試驗參數模板。
• 動態曲線顯示：試驗過程中實時繪制電壓-時間、電流-時間曲線，直觀展示試樣擊穿前的電氣特性變化。
• 數據管理與導出：自動存儲試驗數據（包括擊穿電壓、擊穿強度、試驗時間、環境參數等），支持Excel格式導出與歷史數據查詢，可按時間、試樣編號等條件篩選。
• 報告生成功能：用戶可自定義報告模板，自動生成包含試驗條件、數據結果、曲線圖表的標準化測試報告，支持打印輸出。

（三）多場景適配能力

• 電極系統擴展：標配固體材料測試電極（如25mm球形電極、75mm圓柱形電極），可選配液體電極、薄膜電極、線材電極等專用附件，滿足多樣化試樣測試需求。
• 試驗介質切換：支持空氣介質與絕緣油介質兩種試驗環境，絕緣油介質可有效抑制表面閃絡，適用于薄試樣或高電壓等級測試。
• 環境參數集成：可選配溫濕度傳感器，實時記錄試驗環境參數，納入測試報告，滿足環境敏感性材料的測試要求。


四、性能參數

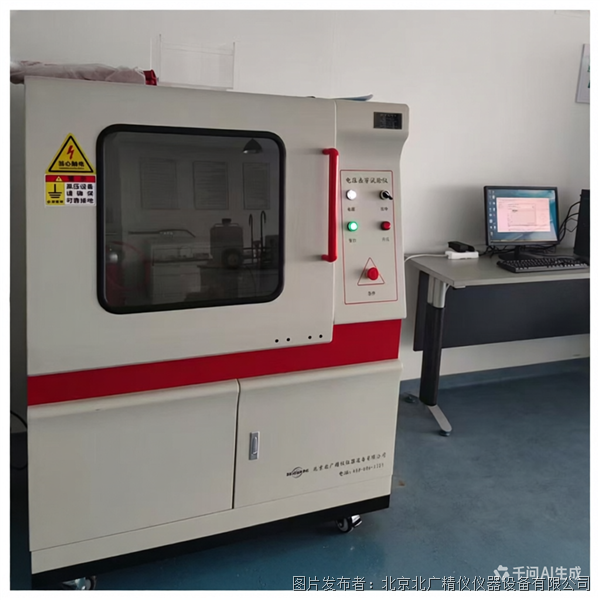

五、操作規范與流程

（一）試驗前準備

1. 環境與設備檢查
   確認試驗環境溫度、濕度符合標準要求（通常為23±2℃，50±5%RH）；檢查設備接地是否可靠（接地電阻≤4Ω），高壓發生器油位是否正常，電極表面是否清潔（可用無水乙醇擦拭）。
2. 試樣制備
   按標準制備絕緣漆漆膜試樣，尺寸不小于100mm×100mm，厚度均勻，邊緣無毛刺。每組試樣數量不少于5個，記錄實際厚度（精確到0.001mm）。
3. 參數設置
   開機后進入軟件主界面，選擇對應試驗標準（如GB/T1408-2006），設置輸出電壓等級、升壓速率、耐壓時間、漏電流閾值等參數。新試樣首次測試可選擇較低升壓速率預試，確定大致擊穿電壓范圍后再調整參數。

（二）試樣安裝與接線

1. 電極安裝
   根據試樣類型選擇合適的電極，將下電極固定于絕緣支架上，放置試樣，確保試樣與電極接觸良好，無氣泡或褶皺。對于液態試樣，需使用專用油杯，注入試樣后靜置10分鐘排除氣泡。
2. 接線檢查
   連接高壓輸出線與上電極，低壓線與下電極，確保接線牢固。檢查防護門是否關閉到位，安全聯鎖裝置是否生效。

（三）試驗執行與監控

1. 啟動試驗
   確認參數無誤后，點擊“開始試驗”按鈕，設備自動升壓。升壓過程中，操作人員不得離開控制區，密切關注電壓、電流曲線變化。
2. 擊穿判定
   當試樣發生擊穿時，設備自動停止升壓并記錄擊穿電壓值，同時啟動自動放電程序。若試驗過程中出現異常情況（如設備異響、冒煙），立即按下緊急停機按鈕。
3. 數據記錄
   試驗結束后，系統自動保存數據，包括擊穿電壓值、試驗時間、環境參數等。對異常數據（如明顯偏離平均值的極值）需分析原因，必要時重新測試。

（四）試驗后處理

1. 試樣取出
   確認設備已完全放電后，打開防護門，小心取出擊穿后的試樣，觀察擊穿點位置（如中心擊穿、邊緣擊穿）與形態（如穿孔、碳化）。
2. 數據整理
   對同組試樣的擊穿電壓取算術平均值，按公式計算擊穿強度（E=U/d，其中U為擊穿電壓，d為試樣厚度），結果保留三位有效數字。
3. 設備復位
   清理試驗區域，關閉設備電源，整理電極與附件，做好使用記錄。

六、典型應用場景與案例分析

（一）電機絕緣系統質量控制

（二）絕緣材料研發與選型

（三）電力設備絕緣故障診斷

（四）電子元器件封裝材料驗證

七、設備維護與故障處理

（一）日常維護要點

1. 清潔保養
   每次試驗后，用干燥軟布擦拭電極與試驗臺，去除殘留的碳化物質或油污；定期清潔設備外殼，保持通風口暢通。
2. 電極維護
   電極表面若有劃痕或氧化層，需用細砂紙輕輕打磨，再用無水乙醇清洗；長期不使用時，電極應涂抹防銹油妥善保管。
3. 油浸系統維護
   若采用絕緣油作為試驗介質，需定期過濾或更換絕緣油，保持油的潔凈度（擊穿電壓≥40kV/2.5mm）；檢查油浴箱密封性，防止水分侵入。

（二）定期校準與核查

1. 年度校準
   每年委托法定計量機構對設備電壓測量精度、電流測量精度、升壓速率等進行校準，確保量值溯源準確。
2. 期間核查
   兩次校準之間，使用標準電阻器或標準電壓源對設備進行期間核查，及時發現量值偏移并調整。
3. 功能驗證
   定期使用已知擊穿電壓的標準試樣（如云母片）進行功能驗證，確保設備擊穿判別功能正常。

（三）常見故障及處理方法

八、行業發展趨勢與技術展望

（一）智能化與網絡化

（二）多場耦合測試技術

（三）微觀擊穿機理研究

（四）綠色節能設計

九、安全注意事項與風險防控

（一）人員資質與培訓

（二）試驗區域管理

（三）個體防護裝備

（四）應急處置預案

十、技術標準體系與合規性

（一）國內標準體系

• 基礎標準：GB/T1408.1-2006《絕緣材料電氣強度試驗方法 第1部分：工頻下試驗》、GB/T1408.2-2006《絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的附加要求》
• 產品標準：HG/T 3330《絕緣漆漆膜擊穿強度測定法》、GB/T1695《硫化橡膠工頻電壓擊穿強度和耐電壓的測定方法》、GB/T3333《電纜紙工頻擊穿電壓試驗方法》
• 檢定規程：JJG 795《耐電壓測試儀檢定規程》，規范設備的計量性能要求與檢定方法。

（二）國際標準對接

（三）合規性管理

十一、試樣制備與數據處理指南

（一）試樣制備規范

1. 漆膜制備
   采用規定的涂覆方法（如浸涂、噴涂、刷涂）將絕緣漆均勻涂覆于潔凈的金屬基板（如馬口鐵板、鋁板）上，涂覆厚度根據產品技術要求確定，通?？刂圃?0-100μm。
2. 固化工藝
   按絕緣漆技術說明書要求進行固化，包括固化溫度、時間、升溫速率等參數。固化后的漆膜應平整光滑，無流掛、針孔、氣泡等缺陷。
3. 厚度測量
   使用千分尺或漆膜測厚儀在試樣不同位置測量厚度，取算術平均值作為試樣厚度，測量點不少于5個，厚度偏差不超過±5%。

（二）數據處理方法

1. 擊穿強度計算
   擊穿強度E按公式E=U/d計算，其中U為擊穿電壓（kV），d為試樣厚度（mm），結果單位為kV/mm。
2. 異常值取舍
   采用格拉布斯準則（Grubbs' test）剔除異常數據，當某個數據與平均值的偏差超過臨界值時，予以舍棄，但舍棄數量不超過總數量的20%。
3. 結果表示
   試驗結果以“平均值±標準差”的形式表示，同時給出最小值、最大值與變異系數，全面反映數據的離散程度。

十二、設備選型與配置建議

（一）輸出電壓等級選擇

（二）功能配置建議

• 基礎研究：建議選擇具備寬范圍升壓速率調節、多電極配置、環境箱接口的機型，滿足不同試驗條件需求。
• 質量控制：優先選擇操作簡便、數據管理功能完善、支持條碼掃描的機型，提升檢測效率與可追溯性。
• 第三方檢測：需選擇通過CMA/CNAS認證的機型，確保測試報告的權威性與法律效力。

（三）售后服務考量

• 設備安裝調試與操作培訓
• 定期校準與維護服務
• 備件供應與技術支持
• 軟件升級與功能擴展

十三、結語
