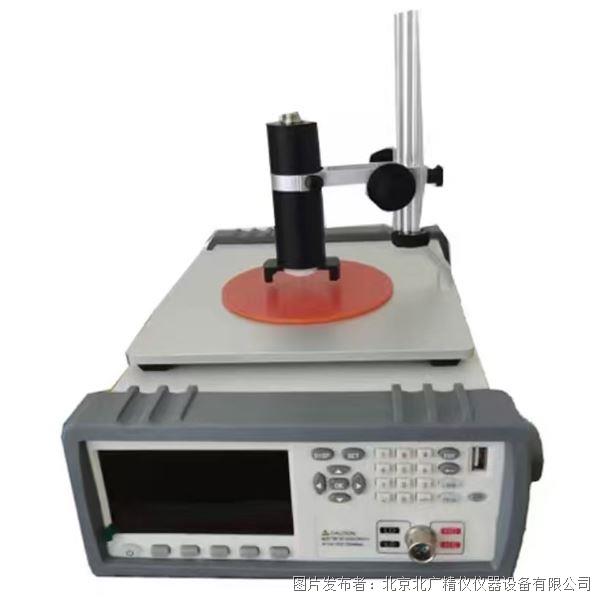

在新能源產業快速發展的背景下，質子交換膜燃料電池、全釩液流電池、鐵-鉻液流電池等技術路線對核心材料的物理化學性能提出了更為嚴苛的要求。作為電池反應發生的場所與電子傳導的關鍵載體，多孔性碳紙（Carbon Paper）及雙極板的導電性能直接決定了電池的整體效率、功率密度與使用壽命。為了客觀、準確地評價這類材料的電學特性，專用的檢測設備應運而生。多孔性碳紙電阻率測試儀作為一種集成了力學加載與微電阻測量的精密分析儀器，已成為材料研發、來料檢驗及生產質控環節不可或缺的工具。

一、設備概述與應用背景

1.1 新能源電池中的關鍵材料

多孔性碳紙主要由碳纖維通過造紙工藝成型，并經高溫碳化或石墨化處理而成。其內部結構呈多孔網狀，賦予了氣體和液體（如冷卻液、電解液）傳輸的通道，同時碳纖維本身具有良好的導電導熱性。在質子交換膜燃料電池中，碳紙通常作為氣體擴散層（GDL），位于催化劑層與雙極板之間，承擔著支撐催化層、傳導電子、傳輸反應氣體與排出水熱的核心職能。在全釩液流電池與鐵-鉻液流電池體系中，碳基材料則主要作為電極，參與氧化還原反應。

1.2 電阻率與接觸電阻的重要性

材料的體電阻率反映了材料本身的導電能力，而接觸電阻則反映了材料與雙極板或其他組件之間的界面導電性能。在實際工況中，電池組件會受到夾緊力的作用。壓力的變化會導致碳紙的微觀結構發生形變，進而影響其孔隙率、導電通路的接觸點數，最終導致電阻率的變化。因此，靜態下的電阻測量無法完全代表材料在實際工作狀態下的表現。通過模擬實際裝配壓強，動態監測電阻變化，對于預測電池性能衰減、優化組裝工藝具有重要意義。

1.3 儀器的定義與功能

多孔性碳紙電阻率測試儀專為針對上述復雜需求而設計。它不僅能夠對多孔性碳紙進行垂直方向的體電阻率測試，還能模擬雙極板在實際堆疊中的接觸狀態，測量接觸電阻。通過精確控制加載壓力，并記錄不同壓強梯度下的電阻數值，該儀器能夠繪制出“電阻-壓強”曲線，為材料篩選提供詳實的數據支持。

二、測試原理與依據標準

2.1 垂直電阻率測試原理

垂直方向電阻率（Through-plane Resistivity）是指電流垂直于材料平面方向流動時所表現出的電阻特性。測試時，將規定尺寸的方形或圓形樣品置于兩塊平行的導電電極之間。儀器通過驅動機構施加預設的壓力，使上下電極夾緊樣品。此時，電流從上方電極流入，穿過樣品厚度方向，由下方電極流出。儀器內置的高精度微電阻計同步采集電壓降與電流值，根據歐姆定律計算實時電阻。

電阻率的換算公式為：

ρ = R × (A / d)

其中，ρ為電阻率（Ω·cm），R為實測電阻（Ω），A為電極有效接觸面積（cm2），d為樣品厚度（cm）。

2.2 接觸電阻測試原理

接觸電阻（Contact Resistance）測試主要用于評估雙極板與氣體擴散層（碳紙）之間的界面阻抗。測試通常在兩個相同材質的雙極板中間夾入碳紙樣品，施加遞增的壓力。總電阻包括雙極板體電阻、兩個界面的接觸電阻以及碳紙的體電阻。通過測量不同壓力下的總電阻，并結合已知的單一材料電阻，可以推算出接觸界面的電阻值。

2.3 遵循的國家與行業標準

為了確保測試數據的權威性、可比性與公正性，設備的軟硬件設計嚴格參照國內外現行有效的標準規范。主要涵蓋以下幾類：

• 燃料電池炭紙標準：參考 GB/T 20042.7《質子交換膜燃料電池 第7部分：炭紙特性測試方法》，該方法標準規定了炭紙厚度、電阻、透氣率等性能的測試條件。

• 燃料電池雙極板標準：參考 GB/T 20042.6《質子交換膜燃料電池 第6部分：雙極板特性測試方法》，涉及雙極板的接觸電阻與體電阻測量。

• 液流電池電極標準：參考 NB/T 42082《全釩液流電池電極測試方法》及 T/CEEIA 577《鐵-鉻液流電池用電極材料技術要求及測試方法》，針對液流電池電極的電阻特性進行規范。

• 通用碳素材料標準：參考 GB/T 24525《碳素材料電阻率測定方法》，提供了通用的電阻測量理論基礎。

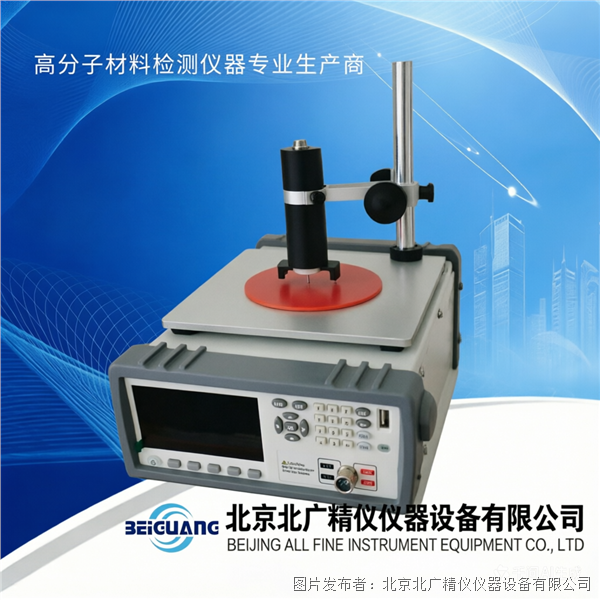

三、機械結構與硬件配置

3.1 主機框架與驅動系統

設備主體通常采用高強度合金材料加工而成，具備優異的抗拉強度與剛性，確保在長時間高負荷運行下不發生形變，保障測試精度。驅動系統采用高性能伺服電機配合精密滾珠絲杠副。這種組合實現了微米級的位移控制精度，使得壓力的加載過程平穩、無沖擊，能夠精確復現各種復雜的壓力曲線（如線性加載、階梯加載）。

3.2 壓力傳感系統

壓力的測量依賴于高靈敏度的傳感器。系統選用進口高精度稱重傳感器，能夠將微小的力學變化轉化為穩定的電信號。傳感器的量程設計覆蓋了從微小壓力到較大壓強的范圍，滿足不同孔隙率碳紙的測試需求。信號經過專用放大器處理后，傳輸至主控單元，實現壓力值的實時顯示與反饋控制。

3.3 電極系統設計

電極是直接與樣品接觸的部件，其材質與表面狀態直接影響導電性能與測試誤差。上下壓板通常采用優質紫銅材質，表面進行鍍金處理。鍍金層不僅具有極佳的導電性，還能有效防止氧化和腐蝕，避免因電極表面狀態變化引入的系統誤差。電極表面通常設計為平整光滑，以保證與樣品的均勻接觸。

3.4 電控與測量系統

電控柜集成了電機驅動模塊、數據采集卡及微電阻測量模塊。微電阻測量儀采用四線制測量法（開爾文連接），能夠有效消除測試導線電阻和接觸電阻對測量結果的影響，特別適用于毫歐級甚至微歐級的小電阻測量。

四、軟件系統與測控功能

4.1 人機交互界面

設備配備大尺寸觸摸彩屏，所有測試參數設置、過程監控與數據查看均在觸控界面上完成。界面設計直觀，操作流程邏輯清晰，用戶無需連接外部電腦即可獨立完成單次或多次連續測試。

4.2 測試模式選擇

軟件內置多種測試模式，用戶可通過菜單進行切換：

• 碳紙垂直電阻率模式：專注于測量材料厚度方向的電阻隨壓力變化的規律。

• 雙極板接觸電阻模式：專注于評估界面阻抗，適用于硬質復合雙極板或金屬雙極板。

4.3 實時數據顯示與過程監控

測試過程中，屏幕實時刷新當前壓力值、壓強值、實時電阻值及壓縮位移。系統支持設定壓力間隔（例如每增加0.01MPa記錄一次數據），并將數據點動態繪制成曲線圖，直觀展示電阻隨壓強變化的趨勢。

4.4 數據處理與存儲

儀器具備強大的數據存儲功能。每次測試的原始數據與計算結果均按批次編號自動保存。用戶可通過U盤導出Excel格式的數據報表，或直接通過標配的微型打印機打印測試報告。軟件支持對歷史數據進行統計分析，自動計算最大值、最小值、平均值及標準差，輔助用戶進行質量一致性判斷。

4.5 安全保護機制

軟件集成多重限位保護功能。當壓力超過設定上限或位移超出機械極限時，系統會自動切斷電機電源并報警，防止因誤操作導致的設備損壞或人員傷害。

五、性能參數與技術指標

本章節列出設備的核心技術參數，供選型與驗收參考。

測量范圍: (30~5000)N (0.05~5.0MPa)

分辨力: 0.1N

準確度: ±0.5%

壓力傳感器: 美國CHCONTECH

電阻分辨率: 1μΩ、0.001mΩ

試驗速度: (1-300)mm/min

樣品尺寸: 大于50mm

外形尺寸: 560×560×780mm

質量: 約85kg

電源: 220V, 50Hz

六、試驗方法與操作步驟

6.1 樣品制備

從待測碳紙卷材或板材上裁取尺寸大于50mm×50mm的試樣。確保試樣表面平整、無明顯褶皺、裂紋或異物污染。使用千分尺在試樣不同位置測量厚度，取平均值作為計算用厚度。

6.2 設備校準

在開機預熱后，進行零點校準。確保上下電極未接觸時，壓力顯示為0。使用標準電阻箱對電阻測量通道進行校驗，確保讀數準確。

6.3 測試流程

1. 放置樣品：將試樣居中放置于下電極臺面中心。

2. 參數設置：在觸摸屏上設定目標最大壓力、加壓速度及保壓時間。

3. 啟動測試：點擊開始按鈕，電機驅動上電極下行，緩慢接觸并擠壓樣品。

4. 數據采集：系統自動記錄從起始壓力到目標壓力全過程的電阻變化。

5. 結束復位：達到目標壓力后，設備自動卸荷，上電極返回初始位置。

6.4 結果計算

根據記錄的電阻值，結合樣品的實際截面積和厚度，代入公式計算體積電阻率。對于接觸電阻測試，需扣除已知的標準塊電阻。

七、設備維護與保養

為保證設備長期穩定運行，需定期進行維護保養。

• 清潔：定期使用無塵布擦拭電極表面，去除可能殘留的碳粉或污漬。若發現鍍金層磨損嚴重，應及時聯系廠家更換。

• 潤滑：絲杠與導軌部位應每半年加注一次專用潤滑脂，保持傳動順暢。

• 環境：設備應放置在無強電磁干擾、無腐蝕性氣體、溫度濕度適宜的環境中。

• 校驗：建議每年將壓力傳感器送至第三方計量機構進行檢定，確保量值溯源的準確性。

八、常見故障排查

九、行業應用案例分析

9.1 燃料電池廠商的來料檢驗

某知名燃料電池電堆制造商，每日需對數千米的碳紙進行入庫檢驗。傳統萬用表測量方式受人為壓力影響，數據離散性大。引入本設備后，通過設定統一的測試壓強（如1.5MPa），實現了自動化批量檢測。系統自動判定電阻率是否落在規格限內，不合格品自動報警，極大地提升了質檢效率與產品一致性。

9.2 科研院所的材料改性研究

某高校材料學院在研究碳纖維表面改性對導電性能的影響。研究人員利用本設備測試了未經處理和經石墨烯涂層處理的碳紙在不同壓力下的電阻曲線。實驗數據表明，改性后的碳紙在低壓力下表現出更低的接觸電阻，這一發現為降低電池裝配力提供了新的思路。

9.3 液流電池電極的長期穩定性評估

在全釩液流電池項目中，電極材料的電阻穩定性關乎系統效率。測試人員利用本設備對不同供應商的石墨氈進行電阻率測試，并結合長期充放電循環數據，建立了電阻增長率與電池容量衰減的關聯模型，為壽命預測提供了關鍵參數。

十、技術發展趨勢展望

隨著新能源技術的迭代，對檢測設備也提出了新的挑戰。未來，多孔性碳紙電阻率測試儀將朝著更高精度、更多功能集成的方向發展。例如，開發具備環境模擬功能的機型，能夠在高溫、高濕或特定氣氛下測試電阻，以模擬電池實際運行環境；又如，結合機器視覺技術，在線觀測碳紙在受壓過程中的微觀結構變化，實現力學行為與電學行為的同步分析。此外，物聯網技術的應用將使得設備能夠接入工廠的MES系統，實現質量數據的云端管理與追溯。

多孔性碳紙電阻率測試儀作為連接材料科學與電化學應用的橋梁，其技術水平直接關系到新能源產品的性能優劣。通過標準化的測試手段，我們能夠更加深入地理解材料的導電機理，推動低成本、高性能碳基材料的開發與應用，最終助力清潔能源產業的蓬勃發展。
