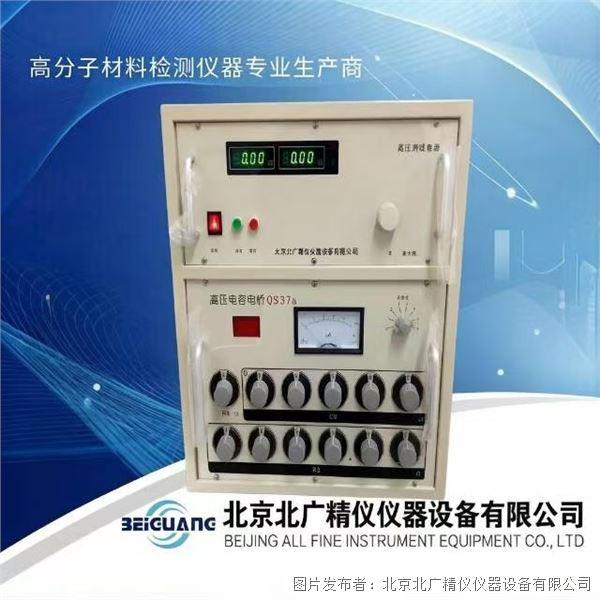

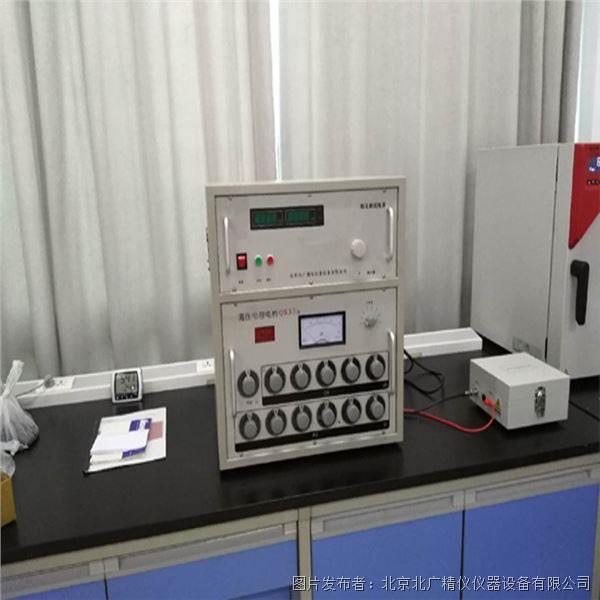

在電力設備檢測與材料絕緣性能評估領域，電容率與介質損耗的精確測量是保障電力系統安全穩定運行的基礎工作。高壓電橋電容率測試儀BQS-37A作為一款集成了介損測試電橋、可變頻調壓電源、升壓變壓器及高穩定度標準電容器的專業化檢測設備，廣泛應用于發電廠、變電站現場測試及各類實驗室科研場景。高壓電橋電容率測試儀通過數字化實時采集技術與矢量運算算法，實現對高壓電力設備介損正切值及電容量的高精度測量，同時支持絕緣油介質損耗測試、CVT（電容式電壓互感器）專項檢測等多種功能，為電力設備絕緣狀態評估提供全面的數據支撐。

一、設備工作原理與技術基礎

電容率（又稱介電常數）與介質損耗角是表征電介質材料絕緣性能的核心參數。當交流電壓作用于電介質時，由于介質極化與電導效應，部分電能會轉化為熱能消耗，這種能量損耗即為介質損耗。從相位關系來看，電介質兩端電壓與流過電流之間的相角差為φ，其余角δ被稱為介質損耗角，δ的正切值tgδ即為介質損耗角正切，該參數直接反映了電介質的耗能程度——數值越大表明介質損耗越嚴重，絕緣性能下降風險越高。高壓電橋電容率測試儀BQS-37A正是基于這一物理原理，通過構建標準回路與被試回路的雙橋路測量體系，實現對上述參數的精準量化。

（一）雙回路測量系統設計

設備內部測量線路由標準回路（Cn）與被試回路（Cx）兩部分組成。標準回路以內置高穩定度標準電容器為核心，配合精密測量電路構成，其電容值經過嚴格校準且在環境變化下保持穩定，作為測量的基準參考；被試回路則由待測設備與信號采集電路連接而成。兩個回路共享同一激勵電源，通過取樣電阻將電流信號轉換為電壓信號，經前置放大器放大與A/D轉換器數字化后，送入數字信號處理器進行運算處理。

在實際測量過程中，設備會同步采集標準回路與被試回路的電流幅值及兩者之間的相位差。基于基爾霍夫定律與矢量運算規則，數字信號處理器可實時計算出被試品的電容值（Cx）與介質損耗角正切值（tgδ）。這種雙回路比對測量方式有效消除了電源波動、環境干擾等因素對測量結果的影響，確保了數據的一致性與可靠性。

（二）變頻抗干擾技術實現

強電場環境下的介損測量易受工頻干擾影響，導致測量數據失真。為解決這一問題，設備采用變頻法抗干擾原理，內置逆變器可產生多種頻率的測試電源，包括50Hz、47.5Hz/52.5Hz、45Hz/55Hz、60Hz、57.5Hz/62.5Hz、55Hz/65Hz等多個頻段。通過數字陷波技術，設備能自動避開工頻電場的主要干擾頻率，在干擾較小的頻段完成測量，從根本上克服了強電場干擾下的測量難題。

此外，設備支持自動雙變頻模式，可根據現場干擾情況智能切換測試頻率，進一步提升抗干擾能力。這種設計使得設備在全部停電后用發電機供電的檢測場合也能穩定工作，適應復雜的現場作業環境。

（三）電容率計算模型

對于固體電介質材料（如薄膜、板材等）的電容率測量，設備通過測量試樣在特定電極系統下的電容量，結合試樣幾何尺寸計算得出。計算公式為：ε=C·d/(ε?·A)，其中C為實測電容量，d為試樣厚度，A為電極面積，ε?為真空介電常數（8.854×10?12 F/m）。設備內置電容率計算模塊，用戶只需輸入試樣厚度與電極直徑，即可自動完成電容率換算，無需人工計算，減少操作誤差。

二、設備核心技術特點

高壓電橋電容率測試儀BQS-37A在設計上融合了多項實用化技術，兼顧測量精度、操作便捷性與安全防護，形成了區別于傳統檢測設備的顯著優勢。以下從硬件配置、軟件功能、安全防護三個維度展開說明。

（一）一體化集成硬件架構

設備采用一體化結構設計，將所有功能模塊集成于便攜式主機箱內，無需外接標準電容器、調壓器等輔助設備，大幅簡化了現場接線流程。主機內部核心組件包括：

• 變頻調壓電源模塊：采用IGBT逆變技術，輸出0.5kV~10kV連續可調的高壓，電壓步進精度達0.1kV，輸出波形畸變率低于2%；

• 高穩定度標準電容器：采用SF?氣體絕緣結構，溫度系數低，年穩定性優于0.05%，確保長期測量精度；

• 數字化采樣系統：采樣速率達100kHz，支持電流、電壓信號同步采集，相位測量精度達0.01°；

• 觸控操作終端：配備120mm×90mm高清觸控液晶屏，全中文圖形化界面，支持觸摸操作與參數設置。

這種集成化設計使設備總重量控制在22.75kg（主機）+5.25kg（附件箱），便于單人攜帶至現場作業，尤其適合變電站、發電廠等戶外場景使用。

（二）智能化測量功能

設備軟件系統針對電力設備檢測需求開發了多項專用功能，顯著提升檢測效率與數據管理水平：

• 多模式測量適配：支持內高壓/內標準的正接法、反接法、自激法三種基本測量模式，可直接對接不同接線方式的電力設備。針對CVT檢測，專門開發了CVT分步測試、不拆高壓引線測試、反接屏蔽法測量CO等專項功能，實現全密封CVT的C1、C2及上端CO參數一站式測量。

• 海量數據存儲與管理：內置日歷芯片與大容量存儲器，可保存200組歷史數據，按時間順序自動排序。支持通過USB接口將數據導出至U盤，在任意PC機上通過配套軟件進行數據查看、報表生成與趨勢分析。

• 自動化測試流程：用戶只需完成接線與參數設置，設備即可自動完成升壓、變頻、測量、降壓全過程，無需人工干預。測試結束后自動顯示結果并可一鍵打印，減少人為操作誤差。

（三）全方位安全防護機制

考慮到高壓測試的特殊性，設備在安全設計上采取了多重防護措施：

• 電氣安全保護：具備輸入電壓波動保護、高壓過流保護、輸出短路保護、過壓保護、溫度保護等多重機制，異常情況下0.1秒內切斷電源輸出。

• 接地檢測功能：強制要求設備可靠接地才能啟動升壓，未接地或接地電阻過大時自動鎖定高壓輸出，防止觸電風險。

• 緊急停機設計：面板配備醒目的緊急停機按鈕，遇突發情況可立即切斷高壓輸出，保障人員與設備安全。

• 高壓警示標識：高壓輸出插座配備保護門與警示燈，升壓過程中指示燈閃爍提醒，防止誤觸高壓部件。

三、詳細性能參數

以下參數為設備固有技術指標，未經任何修飾調整，確保數據的客觀性與準確性：

四、設備操作流程與規范

正確的操作是保證測量精度與人員安全的前提。高壓電橋電容率測試儀BQS-37A的操作流程可分為準備工作、接線、參數設置、測試執行、數據處理五個階段，各階段具體要求如下：

（一）測試前準備

1. 環境檢查：確認測試環境溫度在-15℃~40℃范圍內，相對濕度低于80%，無雨雪、濃霧等惡劣天氣。戶外測試時需采取防風、防雨措施，避免陽光直射液晶屏。

2. 設備檢查：檢查主機外觀有無破損，附件箱配件是否齊全（含紅色高壓測試線、黑色低壓測試線、CVT自激電源線、AC220V電源線、接地線等）。確認打印機紙張充足，電源插頭完好。

3. 被試品預處理：對待測電力設備進行充分放電，拆除所有對外連接線。對于絕緣油測試，需提前將油樣注入絕緣油杯，靜置15分鐘以上排除氣泡。對于固體介質試樣，需用無水乙醇清潔表面，確保無灰塵、油污。

（二）接線規范

根據被試品類型與測試模式，選擇對應的接線方式，核心接線原則如下：

• 正接法（適用于被試品兩極均不接地的情況）：紅色高壓線芯線接被試品高壓端，屏蔽層接高壓端屏蔽極（如無則懸空）；黑色低壓線芯線接被試品低壓端，屏蔽層接低壓端屏蔽極（如無則懸空）。

• 反接法（適用于被試品一端接地的情況）：被試品接地端可靠接地，紅色高壓線芯線接被試品高壓端，屏蔽層接高壓端屏蔽極；黑色低壓線懸空不用。

• CVT自激法：除常規接線外，需將CVT自激電源線一端接設備ES自激輸出端子，另一端接CVT二次繞組da端，dn端接地。

所有接線完成后，需仔細檢查接線牢固性，確保無松動、無短路。高壓線應遠離人體與其他設備，保持足夠安全距離。

（三）參數設置

接通AC220V電源，打開總電源開關，設備自檢完成后進入主菜單。通過觸控屏進行參數設置：

1. 測試模式選擇：根據被試品類型選擇“一般測試”或“CVT測試”。

2. 電壓設置：根據被試品額定電壓選擇合適測試電壓，不得超過設備最高輸出電壓（10kV）及被試品耐壓水平。

3. 頻率設置：默認選擇“自動雙變頻”，特殊需求可手動指定測試頻率。

4. 時間設置：通過“參數設置”菜單校準系統時間，確保數據存儲時間準確。

（四）測試執行

參數設置完成后，長按“啟動測試”按鈕，設備開始升壓。升壓過程中實時顯示當前電壓值，達到設定值后自動進入測量階段。測量過程約持續30秒~2分鐘（取決于測試模式），期間嚴禁觸碰設備或接線。測試完成后，屏幕顯示tgδ值、Cx值、測試電壓、頻率等關鍵數據。

若需中斷測試，應按下“緊急停機”按鈕，禁止直接按復位鍵或關閉電源開關。

（五）數據處理

測試數據自動保存后，可通過以下方式處理：

• 現場打印：點擊屏幕“打印”按鈕，通過內置熱敏打印機輸出紙質報告。

• 數據導出：插入U盤至USB接口，進入“數據管理”→“數據查詢”菜單，選擇需導出的數據，按提示完成導出操作。

• 歷史查詢：通過“數據查詢”功能查看過往測試記錄，支持按時間順序翻頁瀏覽。

五、典型應用場景與接線示例

高壓電橋電容率測試儀BQS-37A憑借多功能設計，可滿足多種電力設備與材料的絕緣性能檢測需求，以下是典型應用場景及對應接線要點：

（一）電力變壓器檢測

電力變壓器是電力系統的核心設備，其絕緣狀態直接影響電網安全。通過測量繞組間及對地的介損與電容，可判斷絕緣是否受潮、老化。

• 一次繞組對二次繞組（正接法）：測試電壓10kV，紅色高壓線接一次繞組，黑色低壓線接二次繞組，二次繞組其他端子懸空。

• 一次繞組對二次繞組及地（反接法）：測試電壓10kV，一次繞組接高壓線，二次繞組及鐵芯、外殼共同接地，黑色低壓線懸空。

（二）電容式電壓互感器（CVT）檢測

CVT是變電站電壓測量與保護的關鍵設備，其電容分壓單元（C1、C2）與耦合電容器（CO）的介損超標會導致測量誤差與保護誤動。

• 不拆高壓引線測試：采用CVT自激法，測試電壓≤2kV，無需拆除高壓側與母線連接，直接在二次側施加勵磁電壓，測量C1、C2參數。

• CO反接屏蔽法測量：測試電壓≤2kV，將CVT高壓端接地，紅色高壓線接CO低壓端，通過屏蔽層消除雜散電容影響。

（三）絕緣油介質損耗測試

絕緣油作為電力設備內部絕緣與散熱介質，其介損值反映油的純凈度與老化程度。測試時需使用專用絕緣油杯，正接法接線：HV高壓線接油杯高壓電極，Cx低壓線接油杯測量電極，屏蔽層接油杯接地電極。測試電壓2kV，溫度控制在規定值（通常為90℃±1℃）。

（四）固體電介質材料檢測

對于薄膜、板材等固體絕緣材料，需使用專用電極系統（如三電極系統）進行測量。試樣厚度均勻，表面平整，電極與試樣緊密接觸。根據試樣電容大小選擇合適的測試電壓（通常1kV~10kV），通過測量電容值計算電容率。

（五）高壓穿墻套管檢測

穿墻套管用于高壓導體穿過墻壁或隔板，其絕緣狀態關系到設備與外界的隔離可靠性。

• 芯棒對末屏（正接法）：解開末屏接地，紅色高壓線接芯棒，黑色低壓線接末屏，測試電壓10kV。

• 芯棒對末屏及地（反接法）：末屏恢復接地，紅色高壓線接芯棒，測試電壓10kV，黑色低壓線懸空。

六、設備維護與常見故障處理

為確保設備長期穩定運行，需建立定期維護制度，及時處理異常情況。以下為維護要點與常見故障解決方法：

（一）日常維護

1. 清潔保養：每次使用后，用干燥軟布擦拭設備表面灰塵，禁止使用腐蝕性溶劑。高壓線與低壓線的插頭部分需定期清潔，確保接觸良好。

2. 存儲要求：設備應存放在干燥、通風、無腐蝕性氣體的室內，避免陽光直射與劇烈震動。長期停用時應每月通電一次，每次不少于30分鐘，防止元件受潮。

3. 電池維護：內置日歷芯片電池正常使用年限為3~5年，若出現時間丟失現象，需聯系專業人員更換電池。

4. 打印紙更換：打印機缺紙時，扳起打印機旁角打開蓋板，放入55mm寬熱敏打印紙（光面朝上），留出少許紙頭后合上蓋板。

（二）定期校準

設備建議每年進行一次計量校準，校準項目包括：

• 高壓輸出電壓精度（0.5kV、5kV、10kV三點）

• tgδ測量精度（使用標準介損器）

• Cx測量精度（使用標準電容器）

• 頻率準確度

校準需由具備資質的計量機構進行，校準證書應妥善保存，作為設備精度合格的證明。

（三）常見故障處理

七、技術發展與行業應用趨勢

隨著電力系統向高電壓、大容量方向發展，對絕緣檢測技術的要求日益提高。高壓電橋電容率測試儀BQS-37A所代表的一體化、智能化、抗干擾技術路線，正成為行業主流發展方向。未來，該類設備將進一步融合物聯網、大數據等技術，實現遠程監控、云端數據分析、設備狀態預警等功能，為電力系統智能化運維提供更有力支撐。

在新能源領域，風電、光伏電站的電氣設備絕緣檢測需求快速增長，這類場景往往地處偏遠、環境惡劣，對設備的便攜性、環境適應性提出更高要求。同時，隨著新材料技術的發展，新型絕緣材料（如環保型絕緣氣體、納米復合絕緣材料）的電容率與介損特性研究，也需要更高精度的測量設備提供支持。

在電力設備全生命周期管理中，介損與電容率的長期跟蹤測量數據，可用于建立設備絕緣狀態數據庫，通過趨勢分析預判絕緣劣化進程，實現從“定期檢修”向“狀態檢修”的轉變，這對降低運維成本、提高電網可靠性具有重要意義。

八、操作安全注意事項

高壓測試屬于高風險作業，必須嚴格遵守以下安全規定：

1. 設備必須在停電設備上使用，嚴禁在帶電設備上直接測試。

2. 測試區域應設置圍欄與警示標志，無關人員不得進入。

3. 操作人員需穿戴絕緣手套、絕緣鞋，站在絕緣墊上作業。

4. 升壓過程中，嚴禁觸碰高壓線、被試品及設備高壓部分。

5. 測試完成后，必須先斷開高壓輸出，對被試品充分放電后方可拆除接線。

6. 發電機供電時，必須將輸出零線接地，否則設備會提示接地錯誤。

7. 雷雨天氣禁止戶外測試，防止雷擊事故。

8. 設備出現異常情況時，立即按下緊急停機按鈕，切斷電源總開關。

九、隨機附件清單

設備出廠時標配以下附件，使用前請核對清單：

1. 儀器主機：1臺

2. 附件箱：1個

3. 紅色高壓測試線：1根

4. 黑色低壓測試線：1根

5. CVT自激電源線：1根

6. AC220V電源線：1根

7. 接地線：1根

8. 使用說明書：1份

9. 出廠合格證：1份

10. 備用保險管、打印紙：若干

如需額外配件（如絕緣油杯、固體介質電極系統、延長測試線等），可根據實際需求另行配置。

十、技術咨詢與支持

設備在使用過程中如遇技術問題，可通過以下途徑獲取支持：

• 查閱設備使用說明書中的故障處理章節；

• 聯系設備供應商技術支持部門，提供設備序列號與故障現象描述；

• 定期參加供應商組織的操作培訓與技術交流會。

通過規范操作、定期維護與及時技術支持，可充分發揮高壓電橋電容率測試儀BQS-37A的性能優勢，為電力設備絕緣檢測提供可靠的數據保障，助力電力系統安全穩定運行。
