一、設備基礎概述

塑料低壓漏電起痕試驗儀BLD-600V是基于國際電工委員會IEC60112標準體系設計的專用檢測設備，核心用于評估固體絕緣材料在潮濕環境與電場共同作用下的耐漏電起痕性能。塑料低壓漏電起痕試驗儀BLD-600V通過模擬實際使用場景中絕緣材料表面可能存在的污染物與電場應力，量化測定材料的相比漏電起痕指數（CTI）與耐漏電起痕指數（PTI），為塑料材料選型、產品質量控制及安全標準符合性驗證提供關鍵數據支撐。

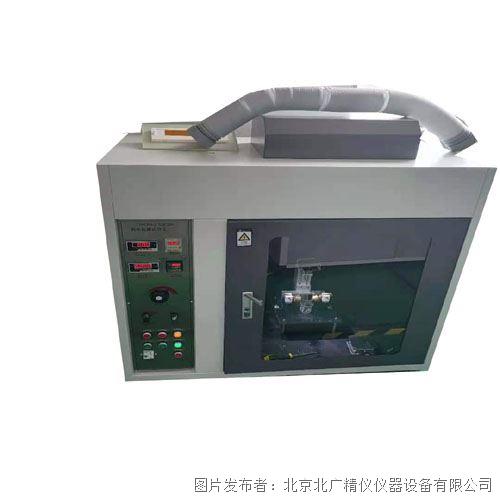

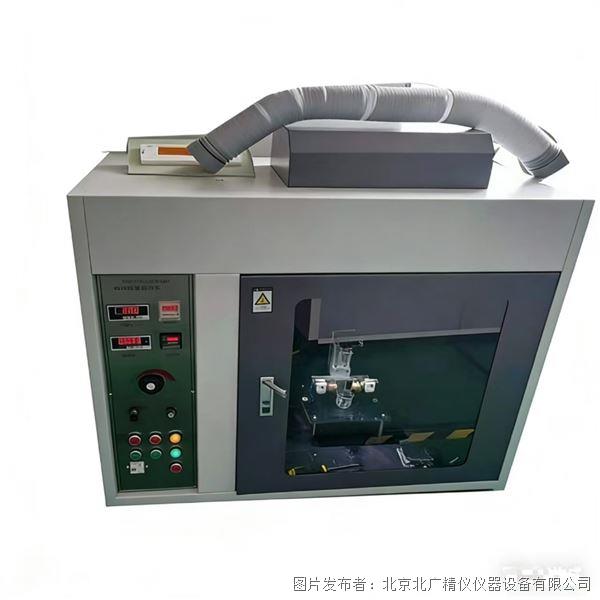

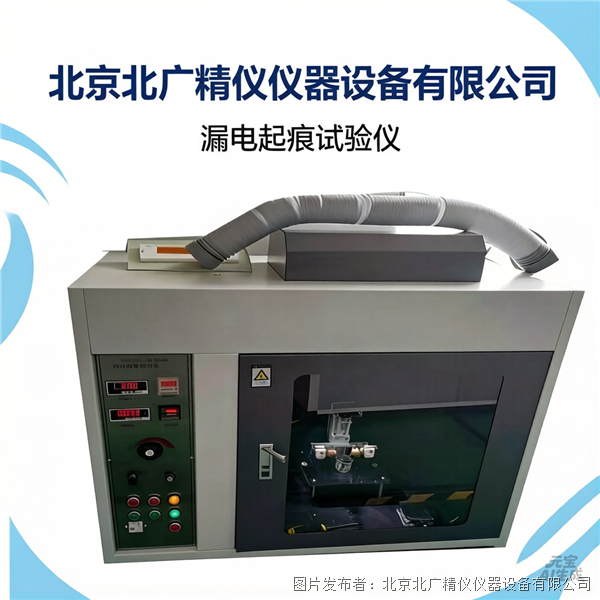

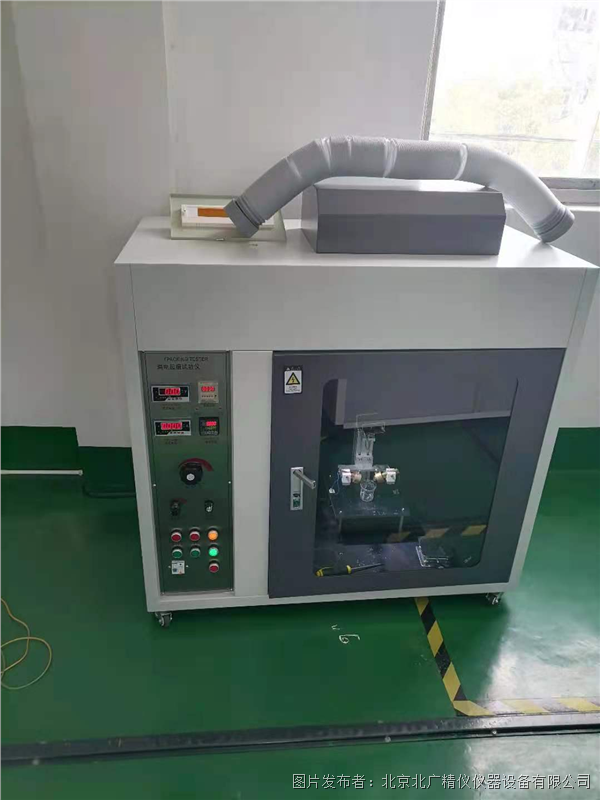

BLD-600V型號定位為通用型低壓漏電起痕檢測解決方案，其設計兼顧實驗室研發測試與生產線質量控制雙重需求。設備采用一體化結構設計，集成電壓調節、滴液控制、電流監測、安全保護等功能模塊，可對厚度≥3mm、表面尺寸≥15mm×15mm的各類固體塑料樣品進行標準化測試。從技術應用角度，該設備支持0-600V寬范圍電壓調節，適配不同電壓等級下的材料耐電痕化性能評估，滿足電子電器、汽車零部件、建筑材料等多個領域的檢測需求。

在操作體驗層面，設備采用人性化交互設計，關鍵參數設置與測試流程控制均通過數字化界面實現，支持測試過程的實時監控與數據記錄。安全保護機制包含過流切斷、漏電防護、箱體接地等多重設計，確保操作人員與設備的安全。設備整體結構緊湊，箱體內部容積0.5m3（可選配0.75m3或1m3規格），既滿足常規測試需求，也可根據樣品尺寸進行靈活調整。

二、核心檢測原理

（一）漏電起痕形成機理

固體絕緣材料表面的漏電起痕現象是一個復雜的電化學過程。當材料表面存在導電污染物（如灰塵、水分、電解質殘留）時，在電場作用下會形成漏導電流。電流流經表面路徑時產生焦耳熱，導致局部溫度升高，加速材料的熱分解與碳化。同時，電場作用下的離子遷移會與材料發生化學反應，進一步破壞材料表面結構。隨著時間推移，材料表面逐漸形成導電通道（電痕），最終導致絕緣失效。

BLD-600V通過精確控制電場強度與污染物沉積速率，加速這一自然老化過程，在實驗室條件下快速評估材料的長期耐漏電性能。測試過程中，設備向樣品表面滴加規定濃度的導電溶液（通常為0.1%氯化銨溶液），同時在電極間施加設定電壓，持續觀察并記錄電痕形成的時間、形態及電流變化特征。

（二）相比漏電起痕指數（CTI）測定原理

CTI是指材料在規定的測試條件下，能承受50滴電解液而不發生漏電起痕失效的最高電壓值。測試采用階梯電壓法，從較低電壓開始逐步升高，每個電壓等級下進行50滴溶液滴落測試。當某一電壓下材料在50滴內未出現失效（定義為持續燃燒或漏電流超過0.5A維持2秒），則該電壓為該材料的CTI值。CTI值是材料絕緣性能分級的重要依據，廣泛應用于電子電器產品的絕緣設計。

（三）耐漏電起痕指數（PTI）測定原理

PTI是指材料在特定電壓下能承受100滴電解液而不發生失效的電壓值。與CTI不同，PTI采用固定電壓測試法，直接驗證材料在特定工作電壓下的耐漏電性能。該指標更貼近實際應用條件，常用于產品認證中的合規性驗證。例如，某塑料部件額定工作電壓為250V，則需驗證其PTI值是否≥250V。

（四）電解液滴落動力學控制

設備采用精密電磁閥控制滴液過程，確保每滴溶液的體積穩定在20-30mm3范圍內（50滴總質量0.997-1.147g，20滴總質量0.380-0.480g）。滴液間隔時間為30s±5s，這一參數設計模擬了自然環境中污染物沉積的典型速率。滴液針頭外徑控制在0.9-1.1mm，針頭到樣品表面高度經過精確校準，確保液滴能夠準確落在電極間的樣品表面，形成均勻的導電通路。

三、性能參數

1.電極尺寸:5mm±0.1mm*2mm±0.1mm，電極一端邊緣切成30度角的斜面;

2.電極材料:銅+鉑金(鉑金長度:≥12mm,純度≥99.0%);

3.電極間相距:4.0mm±0.1mm;

4.每個電極對試樣作用力:1.0N±0.05N;

5.試樣品尺寸:≥15 * 15mm,厚度:≥3mm;

6.施加電壓:0~600V(48~60Hz)之間可調，短路電流在

1.0A±0.1A時電壓下降不超過10%;

7.判斷回路:短路電流大于0.5A時間維持2秒鐘繼電器動作,切斷電流，指示試品不合格;

8.溶液滴落間隔時間:30s±5s;

9.滴液針頭到樣品表面高度:

10.控制液滴采用電磁閥.液滴大小:(20+30)mm3,50滴為(0.997~1.147g),20滴為(0.380-0.480g);

11.滴液裝置:試驗前需要調整;

12.針頭外徑:0.9~1.1mm;

13.箱體內部容積:0.5m3(可選購0.75m3或1m3);

14.外部尺寸:寬1170mm深630mm高1330mm;

15.箱體材料:鐵板噴涂;

16.排氣孔:0100mm;

17.工作電源:220V,10A,50Hz。

四、設備核心特點

（一）標準化測試能力

設備完全符合IEC60112:2003（GB/T4207）、UL746A、ASTM D 3638-92、DIN53480等多項國際標準要求，確保測試結果的全球互認性。電極系統設計嚴格遵循標準規定：電極采用銅基體表面鍍鉑金結構，鉑金純度≥99.0%、長度≥12mm，既保證導電性能又具備優異的耐腐蝕性；電極尺寸5mm×2mm，端部加工30°斜面，確保與樣品表面的接觸壓力均勻分布；電極間距精確控制在4.0mm±0.1mm，符合標準對放電間隙的嚴格要求。

（二）精準的電壓與電流控制

電壓調節系統采用高品質調壓器與變壓器組合，實現0-600V連續可調輸出，電壓波形失真度低，頻率穩定在48-60Hz范圍內。在1.0A±0.1A短路電流條件下，電壓降不超過10%，確保測試過程中電壓穩定性。電流監測系統配備智能電流表，實時顯示回路電流值，當短路電流超過0.5A并維持2秒時，繼電器立即動作切斷主電路，同時觸發不合格指示，防止測試過程失控。

（三）可靠的滴液控制系統

滴液裝置采用進口亞德克電磁閥控制，響應速度快、密封性能好，確保液滴體積精度控制在20-30mm3范圍內。滴液時間間隔通過高精度計時器控制，穩定在30s±5s，滿足標準對滴落頻率的嚴格要求。滴液針頭采用醫用級不銹鋼材質，外徑0.9-1.1mm，內壁光滑無毛刺，避免液滴掛壁或分裂。針頭高度可通過精密調節機構控制，確保液滴準確落在電極間樣品表面。

（四）安全防護設計

設備具備多重安全防護機制：箱體采用鐵板噴涂工藝，表面絕緣處理，防止漏電傷人；配備專用漏電保護器，當設備發生漏電時立即切斷電源；操作面板設置緊急停止按鈕，可在異常情況下快速中斷測試；箱體背部設置Φ100mm排氣孔，及時排出測試過程中產生的煙霧與有害氣體；所有電氣元件均采用正泰品牌產品，確保電路系統的可靠性與安全性。

（五）人性化操作設計

設備操作界面簡潔直觀，關鍵參數設置采用數字化輸入方式，避免傳統旋鈕調節的誤差。測試過程實時顯示電壓、電流、滴液計數等關鍵數據，狀態信息清晰可見。配備無線控制器，支持遠程操作，減少操作人員與高壓區域的接觸風險。計時器與計數器采用歐姆龍品牌元件，確保時間控制的精確性與計數可靠性。

五、適用材料與應用場景

（一）電子電器行業應用

電子電器產品中的絕緣材料（如連接器、開關、插座、繼電器外殼等）需承受長期使用過程中的電場應力與環境侵蝕。BLD-600V可用于評估這些部件的耐漏電性能，確保其在實際使用中不會發生絕緣失效。例如，家用空調壓縮機的接線端子塑料件，需通過CTI≥250V的測試要求；智能手機充電器外殼材料，通常要求PTI≥400V以滿足安全認證標準。

在印刷電路板（PCB）基材檢測中，設備可評估覆銅板、絕緣紙等材料的耐漏電起痕性能，為PCB設計與選材提供依據。對于大功率電子設備（如變頻器、伺服驅動器）中的絕緣部件，需在高電壓、大電流條件下工作，對材料的耐漏電性能要求更高，設備支持最高600V電壓測試，可滿足此類嚴苛應用場景的檢測需求。

（二）汽車行業應用

汽車電子系統中的塑料部件需在復雜工況下長期穩定工作，包括高溫、高濕、振動、污染等惡劣環境。發動機艙內的傳感器外殼、連接器、線束護套等部件，需承受機油、冷卻液、鹽霧等污染物的侵蝕，對耐漏電起痕性能要求極高。BLD-600V可模擬這些實際使用條件，評估汽車塑料部件的可靠性。

新能源汽車中的電池管理系統（BMS）、電機控制器、車載充電機等關鍵部件，大量使用工程塑料作為絕緣結構件。這些部件工作電壓高達400V以上，對材料的耐漏電性能提出更高要求。設備支持600V高壓測試，可滿足新能源汽車高壓絕緣部件的檢測需求，確保車輛電氣系統的安全性。

（三）建筑材料行業應用

建筑用塑料管材、型材、電線電纜護套等材料需具備良好的耐漏電性能，特別是在潮濕環境（如地下室、浴室、廚房）中使用的電氣設施。例如，建筑用PVC穿線管需通過耐漏電起痕測試，確保在電線過載發熱時不會因材料碳化導致短路火災；防水插座面板材料需具備較高的CTI值，防止在潮濕環境中發生漏電事故。

太陽能光伏系統中的接線盒、連接器、匯流箱等部件，長期暴露在戶外環境中，需承受紫外線、雨水、灰塵等多重侵蝕。BLD-600V可評估這些部件的耐候性與耐漏電性能，為光伏系統的安全運行提供保障。

（四）軌道交通行業應用

軌道交通車輛（地鐵、高鐵、輕軌）中的電氣系統對安全性要求極高，絕緣材料需承受振動、沖擊、溫度變化等復雜工況。車內照明系統、空調系統、信號系統中的塑料部件，均需通過嚴格的耐漏電起痕測試。設備可模擬軌道交通環境中的振動與污染條件，評估材料的長期可靠性。

（五）科研與質檢機構應用

材料科研機構可利用該設備開展新型塑料材料的耐漏電性能研究，分析材料配方、加工工藝對耐漏電性能的影響規律，開發高性能絕緣材料。第三方質檢機構可將設備作為核心檢測工具，為企業提供材料安全認證檢測服務，出具符合國際標準的檢測報告。

六、操作規范與維護要點

（一）標準操作流程

1. 樣品制備：按標準要求進行樣品切割，確保尺寸≥15mm×15mm、厚度≥3mm。樣品表面應平整光滑，無明顯劃痕或缺陷。每組測試至少準備5個樣品，確保結果的統計學意義。

2. 電極安裝與校準：安裝鉑金電極，檢查電極尺寸與間距是否符合4.0mm±0.1mm要求。使用標準量塊校準電極間距，確保精度。調整電極對樣品的壓力至1.0N±0.05N，可通過彈簧測力計進行驗證。

3. 電解液配制：按標準配制0.1%氯化銨溶液（質量濃度），使用去離子水與分析純氯化銨試劑。溶液需經0.45μm濾膜過濾，去除雜質顆粒。

4. 滴液系統調試：啟動滴液裝置，檢查液滴大小是否符合20-30mm3要求。可通過稱重法驗證：收集50滴溶液，總質量應在0.997-1.147g范圍內。調整滴液間隔時間為30s±5s。

5. 電壓設置與測試啟動：根據測試需求設置目標電壓（CTI測試從較低電壓開始，PTI測試采用固定電壓）。將樣品置于電極下方，確保電極與樣品表面良好接觸。啟動測試，設備自動進行滴液與監測。

6. 結果判定：觀察測試過程，當出現以下情況之一時判定為失效：① 漏電流超過0.5A并維持2秒；② 樣品表面出現持續燃燒；③ 電極間形成明顯的導電炭化路徑。記錄失效時的滴液數或電壓值。

7. 數據記錄與報告生成：記錄測試條件、樣品信息、失效現象及結果數據。按標準要求整理檢測報告，包含CTI/PTI值、測試曲線、失效照片等信息。

（二）日常維護要點

1. 電極維護：每次測試后需用去離子水清潔電極表面，去除殘留的電解液與碳化物。定期檢查鉑金電極表面狀態，若出現明顯腐蝕或磨損，應及時更換。電極存放時應避免接觸尖銳物體，防止表面劃傷。

2. 滴液系統維護：每周清洗一次儲液瓶與滴液管路，防止溶液結晶堵塞針頭。每月檢查電磁閥密封性能，確保滴液控制精度。滴液針頭若有堵塞，可用細鋼絲輕輕疏通，避免擴大孔徑。

3. 箱體清潔：定期清理箱體內壁與底部的污染物殘留，保持內部清潔干燥。排氣孔應保持暢通，防止有害氣體積聚。箱體表面可用中性清潔劑擦拭，避免使用腐蝕性溶劑。

4. 電氣系統檢查：每月檢查電源線路、接地裝置是否完好。每季度校驗電壓表、電流表的準確性，必要時進行校準。定期檢查繼電器、斷路器等保護元件的動作可靠性。

5. 環境控制：設備應放置在通風良好、無塵、無腐蝕性氣體的環境中。工作環境溫度控制在15-35℃，相對濕度不超過70%。避免陽光直射與強電磁場干擾。

（三）常見問題排查

七、技術標準體系解析

（一）國際標準體系

IEC60112是國際電工委員會制定的《固體絕緣材料耐漏電起痕指數和相比漏電起痕指數的測定方法》標準，為全球通用的基礎測試方法標準。該標準詳細規定了測試設備、試樣制備、測試程序、結果計算等技術要求，被歐盟、美國、日本等主要國家和地區采納為強制性或推薦性標準。

UL746A是美國保險商實驗室制定的《聚合物材料安全標準》中關于短期性能測試的部分，其中包含耐漏電起痕性能的測試要求。該標準對測試條件、材料分級、標識要求等有更具體的規定，是美國市場產品認證的重要依據。

ASTM D 3638是美國材料與試驗協會制定的標準，與IEC60112在技術內容上基本一致，但在某些細節要求上存在差異，如電解液濃度、電極材料等。該標準主要適用于北美地區。

DIN53480是德國標準化學會制定的塑料測試標準，在歐洲地區具有較高影響力。該標準對測試設備的精度要求更為嚴格，特別注重測試過程的重復性與再現性。

（二）國內標準體系

GB/T4207是我國等效采用IEC60112制定的國家標準，技術內容與IEC標準完全一致，是國內塑料材料耐漏電起痕性能檢測的權威依據。該標準廣泛應用于國內產品質量監督抽查、企業質量控制、科研開發等領域。

此外，我國還制定了多項行業標準與團體標準，針對不同應用領域提出特定的測試要求。例如，汽車行業標準QC/T 1029對汽車用塑料材料的耐漏電起痕性能提出了更高要求；建筑材料行業標準JC/T 2378對建筑用塑料管材的耐漏電性能進行了專門規定。

（三）標準差異與協調

不同標準體系在測試參數上存在細微差異，主要體現在電解液濃度、滴液速率、電極壓力等方面。例如，IEC標準規定電解液濃度為0.1%氯化銨溶液，而某些行業標準可能要求使用0.05%或0.2%濃度。在進行國際貿易或產品出口時，需特別注意目標市場的標準要求，確保測試結果符合當地法規。

BLD-600V通過靈活的參數設置功能，可適配不同標準體系的測試要求。用戶只需根據目標標準調整相應參數，即可完成符合性測試，無需更換設備，大大提高了設備的適用范圍與性價比。

八、設備選型與技術發展

（一）選型參考要素

在選擇塑料低壓漏電起痕試驗儀時，需綜合考慮以下關鍵因素：

1. 標準符合性：確保設備符合目標市場的相關標準要求，特別是測試參數的精度與穩定性。

2. 電壓范圍：根據實際應用需求選擇合適的電壓范圍，一般電子電器行業選擇0-600V即可，特殊高壓應用需選擇更高電壓等級。

3. 箱體容積：根據樣品尺寸選擇合適的箱體容積，常規樣品選擇0.5m3即可，大型樣品需選擇0.75m3或1m3規格。

4. 自動化程度：根據測試量選擇手動或自動型號，批量測試建議選擇具備自動計數、自動判定功能的型號。

5. 品牌與服務：選擇具備完善售后服務體系與專業技術支持的供應商，確保設備長期穩定運行。

（二）技術發展趨勢

隨著材料科學與檢測技術的進步，漏電起痕試驗技術呈現以下發展趨勢：

1. 智能化測試：集成人工智能算法，實現測試過程的自動優化與結果智能判定，減少人為操作誤差。

2. 多參數監測：除傳統的電壓、電流監測外，增加溫度、濕度、氣體成分等多參數實時監測，全面評估材料性能。

3. 微觀分析功能：結合顯微成像技術，實時觀察材料表面電痕形成的微觀過程，深入分析失效機理。

4. 環保節能設計：采用低功耗設計，減少能源消耗；使用環保型電解液，降低對環境的影響。

5. 網絡化互聯：支持物聯網接入，實現遠程監控、數據共享與云端分析，提升檢測效率與管理水平。

（三）材料創新對檢測技術的挑戰

新型工程塑料（如耐高溫聚酰亞胺、生物基塑料、納米復合材料）的不斷涌現，對漏電起痕檢測技術提出新的挑戰。這些材料具有獨特的電學、熱學與化學性能，傳統測試方法可能無法準確評估其耐漏電性能。例如，某些納米復合材料在高溫下會發生相變，影響電痕形成過程；生物基塑料的降解產物可能改變電解液性質，干擾測試結果。

針對這些挑戰，檢測技術需要不斷創新，開發適應新材料特性的測試方法。BLD-600V通過模塊化設計預留了技術升級空間，可根據新材料特性選配相應的測試附件與分析功能，保持設備的先進性與適用性。

九、總結

塑料低壓漏電起痕試驗儀BLD-600V作為基于國際標準設計的專用檢測設備，在塑料材料絕緣性能評估領域發揮著重要作用。其核心價值在于通過標準化的測試方法，量化表征材料在電場與污染環境共同作用下的耐漏電性能，為產品設計、材料選型、質量控制提供科學依據。

從電子電器到汽車制造，從建筑材料到軌道交通，該設備的應用場景覆蓋國民經濟的多個重要領域。通過嚴格的測試流程與精確的數據采集，能夠有效識別材料的潛在失效風險，預防因絕緣失效導致的安全事故，保障人民生命財產安全。

在實際應用中，操作人員需嚴格遵循標準操作規程，做好設備日常維護與定期校準，確保測試結果的準確性與可靠性。隨著材料技術與檢測技術的不斷發展，漏電起痕試驗技術將持續進步，為新材料研發與產業升級提供更加強大的技術支撐。對于用戶而言，深入理解設備原理與測試標準，合理配置與使用檢測設備，是提升產品質量與市場競爭力的重要途徑。
