冷凝器芯體承擔著將高溫高壓制冷劑氣體冷卻為液態的核心功能，其外觀質量直接影響整車的制冷效率與可靠性。翅片倒伏、扁管碰傷、釬劑殘?jiān)?biāo)簽錯漏、海綿及堵帽缺失——這些看似細微的外觀缺陷，任何一個都可能成為售后故障的隱患。

然而，冷凝器芯體結構復雜、檢測項目繁多，傳統的人工目檢方式面臨效率低、標準難統一、數據難追溯等突出問題。針對這一行業痛點，新鄉市云匯智能科技有限公司自主設計開發了冷凝器芯體外觀視覺檢測系統，以視覺定位、智能識別、數據關聯為核心，為冷凝器芯體的外觀質量管控提供了全流程自動化解決方案。

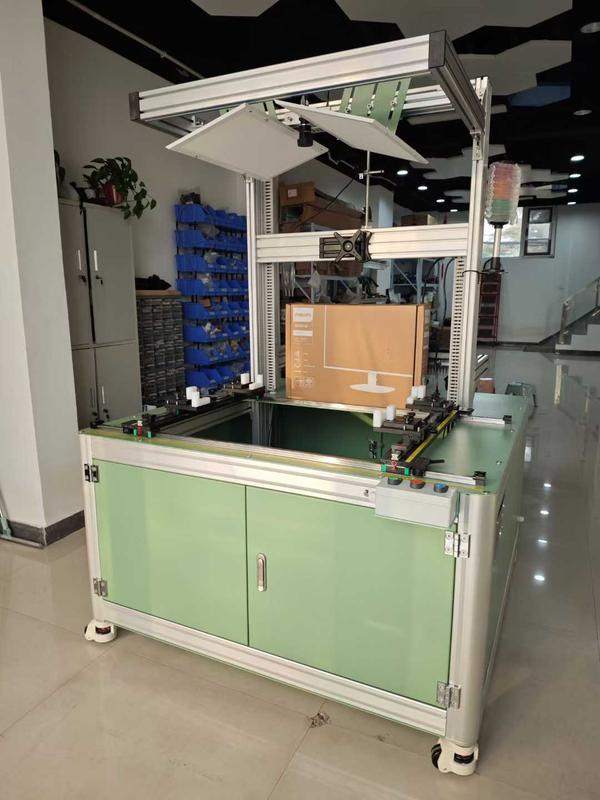

冷凝器芯體外觀視覺檢測系統由視覺定位模塊、標簽識別模塊、外觀檢測模塊、數據管理平臺四大核心模塊構成，各模塊協同運行，實現從產品上料到檢測完成、數據存儲的全流程自動化。

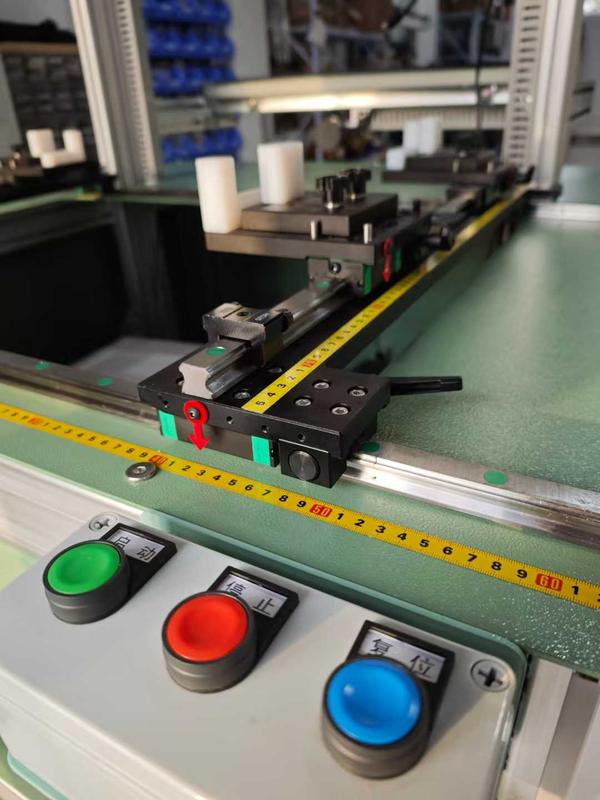

在視覺定位與自動對正方面，冷凝器芯體裝配至檢測工位工裝后，系統通過視覺定位技術自動識別芯體的準確位置。考慮到工裝夾具的重復定位一致性難以完全保證，系統具備自動識別對正能力，能夠在工裝存在一定位置偏差的情況下自動完成定位校正，確保后續檢測的準確性和一致性。

在標簽識別與防錯方面，系統首先對芯體上的產品標簽進行拍照識別，自動讀取標簽內容并與預設信息進行比對，如發現標簽錯貼、漏貼則立即發出報警，從源頭防止標簽問題流入下一工序。

在多目標外觀檢測方面，系統對芯體兩側外觀進行全面檢測，檢測內容涵蓋氦檢標簽有無張貼、位置是否正確，海綿有無安裝或脫落，堵帽有無缺失，翅片有無倒伏或碰傷，扁管有無碰傷或變形，以及釬劑殘?jiān)丸F絲黑印等工藝缺陷。

在數據關聯與存儲追溯方面，系統將每一件產品的檢測照片、判定結果及裝箱過程監控視頻與產品標簽信息關聯存儲，當存儲空間滿時自動從前往后覆蓋歷史數據，通過標簽信息可快速檢索對應批次產品的檢測記錄與裝箱視頻。

在技術特點與核心優勢方面，視覺定位與自動對正能力有效補償了工裝夾具重復定位一致性不足帶來的位置偏差，降低了對工裝精度的要求，同時保證了檢測的穩定性和準確性。標簽識別與外觀檢測的一體化設計將兩項檢測整合于同一工位，無需分站作業，有效縮短了檢測節拍。

冷凝器芯體的外觀質量，是熱交換系統可靠運行的基石。從翅片倒伏到釬劑殘?jiān)瑥臉?biāo)簽錯漏到海綿缺失——每一個細節都關乎產品品質。冷凝器芯體外觀視覺檢測系統，以視覺定位、智能識別與數據追溯為核心，為冷凝器制造企業提供了一套高效、精準、可追溯的自動化檢測解決方案。
