新能源汽車與汽車熱管理系統正在快速發展，而冷板作為電池?zé)峁芾砗涂照{(diào)系統的核心零部件，其表面質量直接影響整車的散熱效率與安全性能。冷板結構復雜，表面存在劃痕、凹凸、臟污等多種缺陷類型，且往往帶有螺紋孔、安裝槽等精細特征，固定工位相機難以覆蓋所有檢測區域。

云匯智能設計了一套“視覺+機械臂”聯合檢測方案，將視覺相機的掃描功能與機械臂靈活搭配，解決冷板檢測難題。

冷板外觀視覺檢測系統采用兩階段協同工作模式：

第一階段為線掃相機大幅面快速掃描，冷板首先通過固定式線掃相機工位，線陣相機配合線性光源高速掃描整板表面。線掃相機憑借逐行掃描、無限拼接的特性，能夠在冷板連續運動的過程中完成整板表面的全覆蓋成像，快速識別大范圍的劃痕、壓痕及臟污，并精準定位可疑區域，檢測效率與產線節拍完全同步。

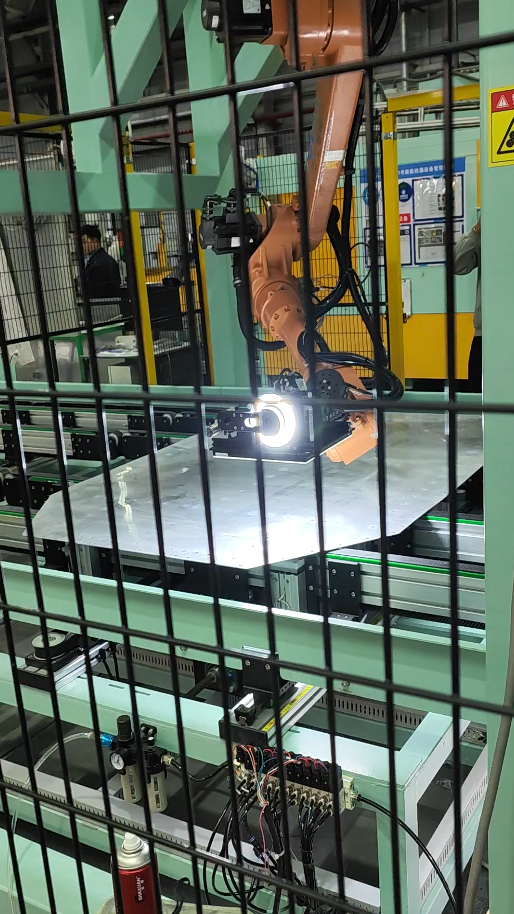

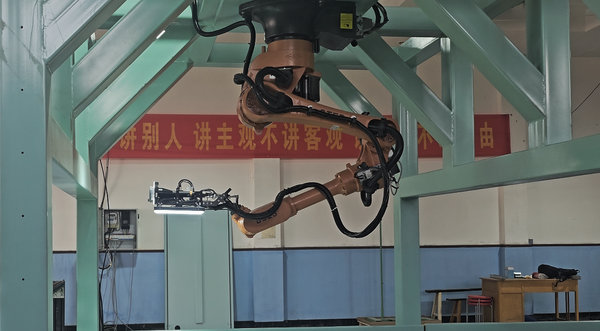

第二階段為機械臂搭載面陣相機精細檢測。在完成整板掃描并定位可疑區域后，六軸機械臂攜帶高分辨率面陣相機，根據線掃系統標記的坐標，自主移動至螺紋孔、安裝槽、側邊等關鍵部位進行二次精細成像。面陣相機在固定視野內一次性完成高分辨率圖像采集，能夠清晰捕捉線掃階段難以分辨的微小缺陷，如螺紋孔周邊的細微毛刺、深槽區域的殘留異物等。兩套系統的檢測數據最終融合處理，輸出綜合判定結果。

線掃相機負責整板快速掃描，保證了檢測效率與產線節拍的匹配；機械臂面陣相機負責局部精細檢測，確保了螺紋孔、安裝槽等關鍵部位的檢測精度。兩種技術路線各司其職、優勢互補，有效解決了大幅面復雜工件檢測中“效率”與“精度”難以兩全的難題。

機械臂搭載面陣相機的方案具備高度的靈活性，可依據線掃標記的坐標自主移動至任意檢測點位，不受固定工位視野限制。兩套系統的圖像數據經過融合處理后輸出綜合判定結果，避免了單一方案可能產生的誤判或漏判，檢測結果的可靠性和一致性顯著提升。

在檢測覆蓋率方面，機械臂靈活移動能力徹底消除了固定工位的檢測盲區；在檢測精度方面，線掃快速篩查結合面陣精細成像，劃痕、凹坑、臟污及鉚接質量等各類缺陷均能被穩定檢出；在產線效率方面，線掃相機的高速掃描能力確保檢測節拍與產線同步，不影響正常生產節奏。

汽車?yán)浒褰Y(jié)構復雜、幅面寬大，其外觀檢測長期面臨“大視野”與“高精度”難以兼得的困境。“線掃+機械臂面陣”聯合檢測，以線掃實現大幅面快速覆蓋、以機械臂面陣實現局部精細檢測，為冷板制造企業提供了一套高效、精準、全覆蓋的自動化檢測解決方案。
