摘要：在智慧排水與城市防汛調度中，雨水井液位的實時精準監測是核心環節。然而，雨水井空間狹促、高濕凝露、結構復雜等惡劣工況，導致傳統液位計易失效。本文以80GHz雷達液位計為例，深入剖析其基于調頻連續波（FMCW）技術、窄波束角及防凝露透鏡天線在地下管網監測中的核心技術優勢，并詳細闡述其在市政排水智慧化改造中的部署方案與實戰成效，為解決雨水井非接觸式高精度測量提供高價值參考。

一、 為什么雨水井液位監測成為智慧排水的痛點？

城市雨水井是收集地表徑流的第一道節點，其水位具有瞬態響應快、擾動大、變幅高的特征。為實現排水管網數字化建模，必須獲取高精度的分段液位數據。然而，雨水井屬于典型的惡劣密閉工況，對監測儀表存在五大抑制因素：

1. 空間幾何局限：直徑通常僅600-1000mm，多徑反射嚴重。

2. 內部結構障礙：錯布金屬攀爬梯、管路臺階，極易產生寄生回波。

3. 環境熱力學特性：常年高相對濕度，易引發探測天線表面凝露。

4. 介質物理特性：混合泥沙、懸浮物及油脂，極易導致接觸式探頭結垢。

5. 流體動力學突變：暴雨期水位急劇飆升，要求儀表具備極小的近場盲區。

傳統液位計在雨水井中的局限性

• 投入式靜壓液位計（接觸式）：依賴壓力膜片感知水頭，易受泥沙淤積和垃圾覆蓋導致導壓孔堵塞、零點漂移；長期浸泡在腐蝕性污水中，線纜易老化短路，平均故障間隔時間極短。

• 超聲波液位計（非接觸式）：聲波傳播速度受溫度梯度與高濃度水蒸氣影響大，易產生非線性漂移；且發射角較寬（10-15°），在狹窄井筒中極易在井壁、爬梯上形成散射與折射，真實信號常被虛假回波淹沒。

二、 80GHz雷達液位計破解雨水井難題的核心優勢

雷達液位計采用80GHz調頻連續波（FMCW）技術，從物理機制與信號算法層面徹底解決了上述痛點。

1. FMCW調制機理：微弱回波的高效捕捉

80GHz雷達液位計發射頻率隨時間線性變化的微波信號，通過計算發射信號與接收回波之間的頻率差（差拍信號），經FFT變換精確解析目標距離。其核心優勢在于信號能量在時間上連續分布，積分增益遠高于脈沖雷達，動態范圍大，對微弱液位回波具備極強的捕捉能力。

2. 80GHz極窄波束效應：物理層面規避井壁干擾

根據天線理論，波長越短波束越窄。80GHz毫米波波長僅約3.75mm，使得雷達液位計的波束角收窄至≤3°。

• 能量高度聚集：微波定向傳導，不向四周擴散。

• 規避寄生回波：在狹窄的雨水井中，3°極窄波束可精準穿透井圈、爬梯等復雜幾何空間，直接投射至正下方水面，從根源上消除由井壁粗糙界面散射引起的虛假回波。

3. 創新FEP透鏡天線：根治高濕凝露衰減

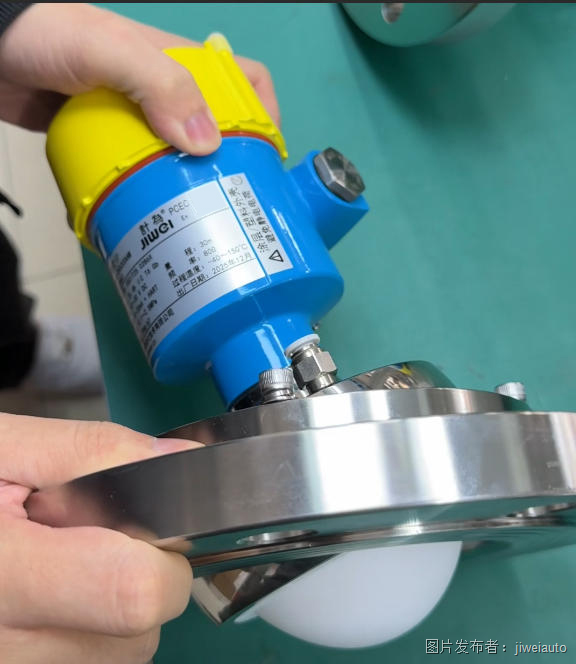

80GHz雷達液位計采用流線型全氟乙丙烯（FEP）透鏡天線。FEP材料具備極佳的疏水性與化學惰性，結合流線型物理曲率，當井內高溫高濕氣體在天線表面冷凝時，水珠會迅速向外側匯集并自然滴落，無法在中心區域形成連續水膜，徹底解決了高濕環境下天線阻抗失配導致的信號衰減問題。

4. 小近場盲區與IP68防護：應對極端暴雨

暴雨期下水道常滿管運行，水位瞬間飆升。80GHz雷達液位計依托高頻信號處理與近場固件優化，將測量盲區壓縮至0.1m以內，即使液位緊鄰天線也能維持線性鎖相輸出。同時，整機IP68防護等級設計，無懼井水倒灌導致的長時間完全浸沒。

三、 雨水井80GHz雷達液位計的安裝與調試方案

在實際工程部署中，系統的穩定性高度依賴物理安裝與回波調試。

1. 懸臂支架安裝與幾何校準

由于井蓋需頻繁開啟，雷達不宜裝在井蓋下方。方案采用非對稱式不銹鋼懸臂支架鉚固于井筒上壁內側。安裝時需確保：

• 垂直度控制：天線軸線與靜止水面保持90°垂直，確?；夭ㄗ畲蠡祷?。

• 避讓區計算：以雷達為中心、半徑R=H×tan(θ/2)的錐形區域內（H為井深），無管道或電纜掛靠。

2. 虛假回波固化與動態增益調試

盡管物理波束極窄，但井內微弱散射依然存在。技術人員通過JW Tools移動端App連接儀表，在空井狀態下執行“虛假回波學習”協議。儀表自動識別爬梯、管壁凸起產生的靜止寄生回波，將其特征參數寫入存儲器生成基準線。動態測量時，數字濾波器自動扣除基準線以下回波，僅追蹤移動流體表面，確保數據高置信度。

3. 自適應采樣機制：兼顧時效與低功耗

儀表通過RS485總線輸出Modbus-RTU信號對接井口RTU。針對電池/太陽能供電場景，感知層采用自適應采樣矩陣：平時低頻上報節省電量；暴雨液位突變時，自動切換至高頻邊緣觸發模式，保障數據時效性。

四、 智慧排水實戰成效：從高精監測到精準防汛

在某沿海城市市政管網升級工程中，數百臺80GHz雷達液位計，部署于低洼易澇區雨水井，歷經多次強降雨考驗。

1. 提供水力學模型的高保真邊界條件

傳統監測數據因噪聲大、斷點多，無法直接用于數學模型。80GHz雷達液位計輸出的毫米級高精曲線，無噪點還原了“降雨初期匯水—中期管網承壓滿管—后期水位消退”的全生命周期水力特性。這些高置信度數據注入InfoWorks ICM或SWMM等水力學模擬軟件，實現了對管網過水能力的高精度復核與瓶頸識別。

2. 邊緣聯動響應與超前防汛調度

在一場超80mm/h的特大暴雨中，立交橋周邊的80GHz雷達液位計節點自動觸發高頻模式。指揮中心通過液位變率計算出管網過流飽和度已達92%且加速上升，在物理路面尚未積水前，提前25分鐘鎖定了高風險區域。調度中心隨即遠程啟動下游泵站抽排，騰出管容，并精準調度移動排澇車前置待命，成功保障了交通動脈暢通。

五、 80GHz雷達液位計帶來的運營管理變革

除了監測性能的提升，80GHz雷達液位計更為市政運營帶來了顛覆性的運維價值：

• OPEX結構性削減：非接觸測量與防凝露透鏡天線實現了真正的全生命周期免維護。相較于投入式靜壓計每季度需人工清淤清洗，80GHz雷達液位計故障率與維護頻次降低90%以上，大幅節省人工與備件成本。

• 密閉空間作業風險清零：傳統下井維護面臨硫化氫中毒與缺氧風險。80GHz雷達液位計的長期免維護特性結合藍牙遠程調試功能，使技術人員在路面即可完成參數配置，最大程度避免了人員下井，保障了生命安全。

六、 結語

城市排水管網的智慧化治理是城市現代化的重要標志。80GHz雷達液位計憑借FMCW調制機理、極窄波束空間分辨率及毫米級精度，有效攻克了地下雨水井多徑干擾與近場盲區的行業積弊。通過提供高質量的非接觸感知數據，助力市政管理從傳統的經驗型定性研判，全面轉向數字化、定量化的精準調度，為構建富有韌性的現代化智慧排水體系筑牢了技術基石。
