在精餾塔運行中，塔底液位控制直接關系到物料平衡、產品質量、再沸器穩定運行和多塔系統的整體過程穩定性。常規工況下，塔底液位通常通過調節塔底抽出流量進行控制。但在塔底抽出流量較小、間歇運行、必須固定抽出量，或塔底物流返回上游裝置的工況下，傳統“液位—塔底抽出”控制方式可能引發上下游擾動傳播，甚至導致多塔系統振蕩。

一、精餾塔塔底液位為什么需要重點控制？

精餾塔塔底液位是塔釜物料庫存狀態的重要反映，也是判斷塔內物料平衡是否穩定的關鍵參數。

塔底液位過高，可能造成塔釜積液、氣液接觸惡化、再沸器負荷異常，嚴重時還會影響塔內分離效率。塔底液位過低，則可能導致再沸器供液不足、塔底泵抽空、溫度波動，甚至影響設備安全。

因此，塔底液位控制不僅是普通液位調節問題，更是精餾塔穩定運行的重要基礎。

在常規控制結構中，塔底液位通常采用塔底抽出流量進行調節。也就是說，液位升高時增加塔底抽出，液位降低時減少塔底抽出。這種方式控制關系直接，適用于大多數連續穩定運行的精餾塔。

但在一些特殊流程中，塔底抽出流量并不能隨意調節，這就對液位測量、報警保護和控制策略提出了更高要求。

二、傳統塔底液位控制為什么會失效？

在實際裝置中，以下幾類工況容易使傳統“液位—塔底抽出”控制方式變得不穩定。

1. 塔底抽出流量較小

當塔底抽出流量很小時，控制閥可能長期處于小開度區間，調節靈敏度較差。此時，液位控制器即使頻繁動作，也未必能穩定改變實際抽出量，容易造成液位波動。

2. 塔底抽出為間歇運行

部分裝置中，塔底物料并不是連續外送，而是按周期或條件間歇排放。在這種情況下，液位控制回路無法實現連續調節，容易形成周期性波動。

3. 塔底抽出流量必須固定

有些工藝要求塔底抽出流量保持恒定，例如下游設備能力受限、回收物流需要穩定返回上游塔，或工藝平衡不允許頻繁改變抽出量。此時，如果仍然使用塔底抽出流量調節液位，就會與工藝約束發生沖突。

4. 塔底物流返回上游系統

當塔底抽出物不是最終產品，而是作為回收物流返回上游汽提塔或前級分離單元時，塔底抽出流量的波動會直接變成上游系統的進料擾動。對于多塔耦合流程，這類擾動可能沿流程傳播，造成更大范圍的系統振蕩。

因此，在這類場景中，塔底液位控制不能只考慮單塔本身，還必須考慮上下游系統的穩定性。

三、液位測量是APC穩定運行的基礎

在先進過程控制項目中，控制模型、優化算法和約束條件固然重要，但現場測量信號的穩定性同樣關鍵。

如果塔底液位測量存在跳變、漂移、虛假液位或信號中斷，APC系統就無法準確判斷塔釜庫存狀態。即使控制模型設計合理，也可能因基礎數據不可靠而導致控制效果下降。

對于精餾塔塔底、回收物流罐、再沸器供液系統和中間緩沖罐等測點，液位儀表通常需要滿足以下要求：

• 能夠連續反映液位變化；

• 在蒸汽、冷凝、泡沫或溫度波動條件下保持穩定；

• 適應一定壓力和溫度工況；

• 輸出信號穩定，便于接入DCS或APC系統；

• 具備獨立高低液位報警或聯鎖保護；

• 維護量低，適合長期連續運行。

在這一類應用中，雷達液位計和音叉液位開關可以形成互補配置。

四、連續測量與點位保護如何配合？

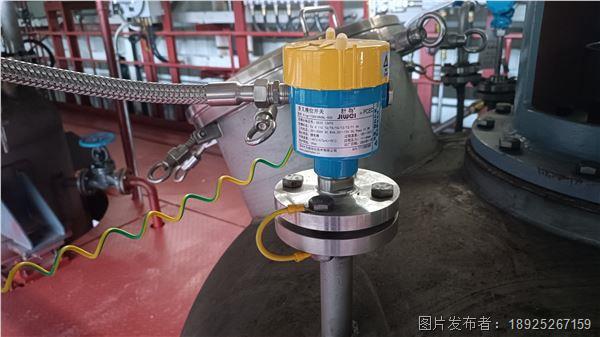

在精餾塔控制系統中，JWrada雷達液位計和Ring-11音叉液位開關并不是相互替代關系，而是互補關系。

雷達液位計主要解決“液位是多少、變化趨勢如何”的問題；音叉液位開關主要解決“液位是否已經達到危險邊界”的問題。

典型配置方式如下：

• 塔底正常液位控制：采用雷達液位計連續測量；

• 塔底高液位報警：采用音叉液位開關獨立檢測；

• 塔底低液位報警：采用音叉液位開關保護泵和再沸器；

• 回收物流罐液位監測：采用雷達液位計提供連續庫存數據；

• 關鍵高高液位或低低液位：采用音叉液位開關接入聯鎖系統。

這種配置有助于形成多層級液位保護：

第一層是連續液位控制，用于日常調節；

第二層是高低液位報警，用于提醒操作人員；

第三層是聯鎖保護，用于防止設備進入危險工況。

五、穩定回收物流，減少多塔系統振蕩

在某多塔精餾系統中，精餾塔塔底抽出物并不直接作為最終產品外送，而是返回到上游汽提塔繼續處理。該設計可以回收塔底物流中的有效組分，提高整體分離效率。

原始控制方案中，塔底液位通過塔底抽出流量控制，再沸器蒸汽流量用于控制塔底溫度。從單塔角度看，這種方案較為常見。但由于塔底物流返回上游塔，液位控制器頻繁調節抽出量，會導致回收物流波動，并進一步引起上游塔負荷變化。

在APC項目分析中發現，回收物流波動是多塔系統振蕩的重要來源。為降低擾動傳播，項目團隊將塔底抽出流量改為穩定流量控制，并通過再沸器蒸汽流量調節塔底液位。

在該策略中，雷達液位計可為塔底液位提供連續測量信號，幫助APC系統判斷液位變化趨勢；音叉液位開關可作為高低液位獨立保護，防止液位超限。

通過“穩定塔底回收流量 + 連續液位監測 + 高低液位保護”的組合，系統減少了回收物流對上游塔的擾動傳播，精餾系統運行穩定性得到提升。

六、常見問題

1. 精餾塔塔底液位一定要用雷達液位計嗎？

不一定。液位計選型應根據介質特性、溫度壓力、安裝條件和控制要求確定。對于蒸汽、冷凝、溫度波動較明顯，且需要連續液位信號接入APC的場景，雷達液位計具有較好的適用性。

2. 音叉液位開關能否替代雷達液位計？

不能完全替代。音叉液位開關主要用于高低液位點位檢測，適合報警和聯鎖保護；雷達液位計用于連續液位測量，適合過程控制和趨勢分析。兩者功能不同，通常應配合使用。

3. 為什么APC系統需要穩定的液位信號？

APC系統需要根據液位、溫度、流量等過程變量進行優化計算。如果液位信號不穩定，APC可能誤判裝置狀態，導致控制動作不合理。因此，可靠的液位測量是APC長期穩定運行的基礎。

4. 再沸器蒸汽流量能否用于控制塔底液位？

在特定條件下可以。例如塔底抽出流量必須固定，且再沸器負荷具有足夠調節空間時，可通過調節蒸汽流量影響塔底液體庫存。但該策略需要結合產品質量、溫度約束和現場響應特性進行驗證，不適用于所有精餾塔。

5. 雷達液位計和音叉液位開關適合哪些測點？

可用于精餾塔塔底、回收物流罐、中間緩沖罐、再沸器供液罐、塔底泵入口罐等液位測點。其中，雷達液位計適合連續測量，音叉液位開關適合高低液位報警和聯鎖保護。

七、結論

在精餾塔和多塔分離系統中，塔底液位控制不僅影響單塔運行，也可能影響上下游物料平衡和全系統穩定性。當塔底抽出流量不能自由調節，或塔底物流返回上游裝置時，傳統“液位—塔底抽出”控制策略可能導致擾動傳播，需要結合APC進行控制結構優化。

在這一過程中，可靠的液位測量和液位保護是控制策略落地的基礎。雷達液位計可提供連續、穩定的液位數據，為APC系統進行液位控制、趨勢判斷和約束優化提供依據；音叉液位開關可用于高低液位報警、泵保護和聯鎖控制，為關鍵液位點提供獨立保護。
