摘要：在化工、水處理、食品等工業過程中，常出現液位顯示“正常”卻發生溢罐或泵干磨損壞的事故。其根本原因不在于“有沒有測量”，而在于監測系統是否具備控制閉環能力。本文深入剖析高低液位監測的失效機理，明確高位止損與低位保護的聯鎖控制邏輯，并給出復雜工況下的液位儀表選型指南，助力企業構建真正的液位安全防線。

一、 為什么液位顯示正常，卻依然發生溢罐與設備損壞？

在工業過程控制中，高位與低位液位監測本應是最基礎的安全保護手段。但在大量現場應用中頻繁出現一個典型現象：同一個儲罐中，既可能出現液位已經溢出但報警未動作的情況，也可能出現泵已經干磨損壞但系統仍顯示正常運行的情況。

這說明問題的本質并不是“測量是否存在”，而是“監測是否具備控制閉環能力”。如果監測系統僅停留在“顯示層”，而沒有進入“控制層”，無論使用何種儀表，都無法避免事故發生。

二、 高位監測：如何從“提示信號”升級為“止損機制”？

在現場應用中，高位監測最常見的誤區是被當作“提示信號”而非“安全執行單元”。從系統設計角度來看，高位監測的本質應是溢流事故的第一道止損屏障，必須具備三個層級的控制能力：

1. 基礎報警功能：當液位達到設定高位時，立即觸發聲光報警，并同步上傳至DCS或SCADA系統，供操作人員快速響應。

2. 自動聯鎖切斷：高位信號必須能夠聯動關閉進料閥門或停止上游輸送泵，從源頭阻斷液位持續上升。

3. 安全兜底機制：在關鍵工藝中，應具備溢流或緊急排放聯動能力，必要時執行聯鎖停機，從系統層面防止事故擴大。

高位監測為何頻繁“功能性失效”？

現場大量高位監測失效，并非設備完全損壞，而是選型與工況不匹配：

• 浮球類儀表：介質粘附導致機械卡滯。

• 超聲波儀表：泡沫與蒸汽造成回波誤判。

• 電容式儀表：介質介電常數變化導致信號漂移。

• 高溫高壓工況：常規儀表信號穩定性急劇下降。 最終結果是：儀表“存在”，但數據“不可信”，聯鎖控制邏輯自然無法成立。

三、 低位監測：為何是比高位更關鍵的“安全底線”？

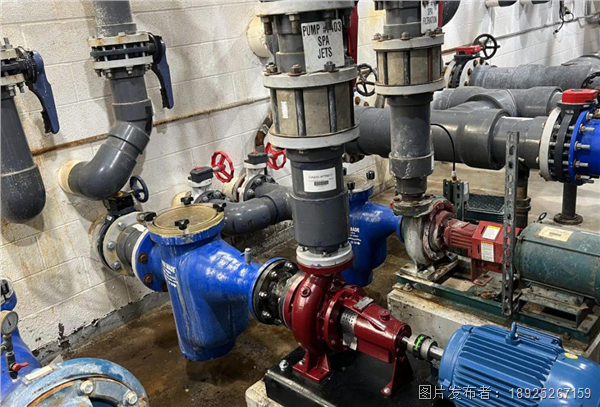

在工業事故統計中，低位監測失效造成的設備損壞概率并不低于溢罐事故。典型場景是：泵仍在運行，電流顯示正常，但儲罐已接近空罐，最終導致泵體機械密封干磨，幾分鐘內即可造成不可逆損壞。低位監測不僅是輔助功能，而是保障設備安全運行的關鍵保護機制。

低位監測的三個核心作用

1. 防止空轉損壞：液位下降至低位閾值時，立即聯鎖停泵，避免干運行。

2. 自動補料控制：聯動開啟進料閥或啟動補給系統，維持液位穩定在工藝區間。

3. 提前預警機制：在液位下降趨勢初期發出報警，為操作人員提供處理時間窗口。

為什么低位監測比高位更容易出問題？

低位監測通常處于更極端的工況：液位接近空罐時信號波動更大；底部沉積物容易影響檢測；泡沫或蒸汽干擾明顯；對工況變化更敏感。因此，低位監測比高位更依賴“可靠性”，而不是“精度”。

工程共識：低位保護首選開關量儀表

在大量現場經驗中，音叉液位開關被廣泛用于低位保護場景，其核心優勢在于：

• 只判斷“有/無介質”，不依賴連續測量；

• 抗干擾能力極強；

• 無需頻繁標定；

• 工況適應性高。 在低位保護場景中，開關量設備往往比連續量儀表更可靠。

四、 液位監測系統失效的三大根本原因是什么？

從工程系統角度看，液位監測問題主要來自三個方面：

1. 安裝位置不合理：高位設定過高，導致沒有反應時間；低位設定過低，導致設備已損壞才觸發報警。

2. 選型與工況不匹配：例如泡沫工況使用超聲波、強腐蝕環境使用普通電容式、蒸汽環境使用低成本儀表，都會直接導致數據失真。

3. 僅報警不聯鎖：這是現場最危險的問題。即使報警觸發，如果沒有控制動作（如停泵、關閥），系統仍會繼續運行，事故無法被阻斷。

五、 高位與低位的本質區別與液位儀表選型邏輯

從安全體系角度來看，兩者的本質區別在于：

• 高位監測 = 防止溢罐（保護“罐外風險”，防止物料泄漏與環境污染）

• 低位監測 = 防止設備損壞（保護“罐內設備風險”，防止泵空轉燒毀） 兩者共同構成完整的液位安全閉環。

液位儀表選型工程實用原則

結合現場工況，可遵循以下選型思路：

1. 清潔液體、穩定工況：可選超聲波或雷達液位計。

2. 高溫高壓或復雜工況：優先選擇雷達液位計。

3. 泡沫、蒸汽或擾動介質：避免超聲波類設備，優先選擇抗干擾方案（如導波雷達或音叉開關）。

4. 低位保護場景：優先選用音叉液位開關或浮球開關，以“可靠性”為核心評判標準。

六、 結論：工業液位監測的核心在于“控制閉環”

工業液位監測真正的核心，不是“顯示是否正常”，而是系統是否具備真正的閉環控制能力。高位監測決定是否能防止溢罐事故擴展，低位監測決定設備是否會因空轉損壞。如果監測系統只負責“看”，而不能“管”，那么安全防線就形同虛設。只有將液位信號深度接入聯鎖控制邏輯，才能真正為工業過程安全保駕護航。
