導讀：在復雜海洋動力學環境下，如何實現跨海大橋全天候、高精度的海平面動態感知？本文以深圳計為自動化JWrada? MINI 80GHz高頻雷達液位計在港珠澳大橋的批量部署為例，深度解析非接觸式毫米波雷達技術如何攻克強腐蝕、多徑干擾與高空運維等難題，為智慧交通與數字孿生基礎設施提供國產化替代范本。

一、 項目背景：數字孿生大橋與海洋物理感知層建設

在我國推進“交通強國”與“新基建”戰略背景下，跨海大橋的數字化、智能化運維成為現代交通治理的核心指標。港珠澳大橋全長約55公里，集橋、島、隧于一體，橫跨珠江口外緣的伶仃洋海域。該海域具有典型的多沙、多潮、多臺風特征，水動力條件極其活躍。

在橋梁全生命周期運維中，海水水位是具有全局性影響的核心物理參數：

1.     結構安全：水位異常波動與風暴潮直接沖刷橋墩，威脅整體結構。

2.     通航管理：精準水位數據是船舶通航凈空高度預警的關鍵依據。

3.     防災減災：實時高頻水位感知是防汛抗臺氣象預警系統的核心要求。

為構建高可靠性的物理感知層，港珠澳大橋近期對水位監測系統進行全面數字化升級，批量采用JWrada? MINI 80GHz雷達液位計，標志著國產高頻雷達技術在頂級基礎設施極端工況下實現規?；こ虘猛黄?。

二、 技術痛點：復雜海洋工況對傳統儀表的挑戰

海洋環境高鹽霧、高濕度、強波動，傳統水位測量技術（靜壓式、浮球式、超聲波等）面臨嚴重技術瓶頸：

1.     化學侵蝕與生物附著縮短壽命 海水中高濃度氯離子導致接觸式傳感器極易發生電化學腐蝕。同時，藤壺、藻類等海洋生物易覆蓋探頭或導壓管，導致測量信號非線性漂移甚至機械抱死。

2.     動態波浪與多徑反射引發信號噪聲 海面受風力、船涌影響呈非線性起伏。傳統低頻雷達或超聲波波束角大（10°-24°），易照射到橋墩、護欄等障礙物，反射回波與海面信號疊加形成多徑干擾，難以提取真實平均潮位。

3.     高空懸掛工況推高全生命周期運維成本（LCC） 監測點多位于外側箱梁，距海面十幾米至上百米，屬“高空、臨水、強風”高風險區。接觸式儀表需頻繁高空作業清洗校準，人工與安全成本極高。

三、 核心解法：80GHz FMCW雷達的技術破局

針對上述痛點，JWrada雷達液位計以80GHz調頻連續波（FMCW）技術為基石，通過硬件與算法雙重創新打破技術壁壘。

1. 80GHz FMCW技術：從物理層面提升分辨率

JWrada? MINI采用FMCW原理，通過發射與接收信號的瞬時頻率差（△f）計算距離。80GHz雷達調制帶寬（B）可達4GHz以上，根據雷達距離分辨率公式，大帶寬賦予設備毫米級理論距離分辨率，能精準區分海水平面、浪花及底層回波。

2. 3°極窄波束角：消除橋梁復雜空間多徑效應

80GHz波長約3.75mm，在微小天線孔徑下即可高度聚能。設備發射波束角被壓縮至約3°極窄范圍，信號如“手術刀”穿透鋼筋結構與線纜支架直達海面，規避了近場寄生耦合與多徑干擾。

3. 矩陣式動態濾波算法：平滑波浪噪聲

儀表DSP集成海洋水文定制算法，對回波頻譜進行時頻雙域分析。通過動態時間窗口，自動識別并剔除周期性涌浪或船舶拋浪引起的瞬時尖峰脈沖，輸出平滑真實的平均海平面高度，實現“動態環境中提取靜態趨勢”。

4. 非接觸式設計：物理維度徹底隔離

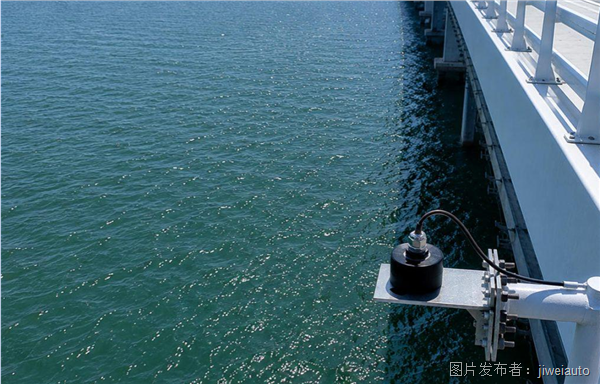

設備外掛于橋梁邊緣，探頭與最高潮位保持絕對安全空間。不接觸海水即徹底擺脫腐蝕與生物附著困擾，大幅延長平均無故障工作時間（MTBF），實現本質免維護。

四、 結構與交互：空間適應性與智慧運維優化

1. 緊湊型工業美學與低機械載荷

傳統雷達重量大、易產生懸臂應力。JWrada? MINI采用高密度集成與輕量化結構，標配G3/4螺紋接口，隱蔽融合于大橋機電管線中，不破壞景觀且降低支架載荷。

2. 氣動外形與高抗風震能力

流線型外殼降低風阻系數，削弱強風渦流振顫；內部元器件整體固化與抗震加固，耐受橋梁低頻高幅震動及12級以上臺風。

3. 藍牙無線調試：極限工況下的安全運維

內置工業級藍牙模塊，運維人員在橋面安全區（10米外）通過“計為智控/Jiwei Tools”App即可進行參數校準與診斷，實現“不拆機、免開蓋”，杜絕高空落水風險。

4. 數據可視化與數字孿生系統融合

App提供實時數字化回波曲線，支持預測性維護。物理層支持4-20mA/HART及Modbus RS-485協議，數據經光纖環網毫秒級匯入總控SCADA系統，與風速、應變等數據融合，構建港珠澳大橋數字孿生底座。

五、 工程成效與國產化價值分析

自批量投運以來，JWrada? MINI經歷了強暴雨、雷電及熱帶氣旋巨浪工況檢驗，回波穩定、目標跟蹤準確，未發生信號丟失或系統癱瘓。

核心效益：

?       數據可信度大幅提升

?       設備綜合維護頻次降低90%以上

?       顯著提升大橋智能化管養效率

行業意義：

長期以來，跨海大橋、大型港口等水文監測場景被歐美進口儀表壟斷。JWrada雷達液位計以“高精度、小體積、智能化、本質免維護”的80GHz高頻雷達技術打破壁壘，證明中國本土制造在高端工業儀表領域已具備與國際頂尖品牌同臺競技的實力。未來，國產高性能雷達將成為構建國家水文安全網絡、護航智慧海洋戰略的堅實數字哨兵。
