在干混砂漿、建材預拌料和散裝粉體生產中，水泥和砂料是常見基礎物料。水泥提供膠凝性能，砂料作為骨料改善體積穩定性和施工性能。兩種物料經過計量、輸送、攪拌、暫存和卸料后，可用于砂漿、抹灰材料、砌筑材料及其他建筑基材生產。

對于水泥與砂料攪拌罐而言，料位測量并不只是判斷“滿倉”或“空倉”，而是直接影響配方穩定性、攪拌效率、卸料節拍、卡車裝載安全和生產連續性。由于現場存在高粉塵、料面不規則、攪拌擾動、內部構件反射等復雜因素，傳統人工觀察和點位開關難以滿足連續料位監測要求。

本案例采用80GHz雷達物位計，對大型立式攪拌罐進行非接觸式連續料位測量，實現進料、攪拌、暫存和卸料全過程監控，為PLC或DCS系統提供穩定料位數據，幫助用戶提升配料準確性、裝車效率和生產穩定性。

一、水泥與砂料攪拌罐為什么需要連續料位測量？

在干混砂漿和建材預拌料生產中，水泥與砂料通常通過管道或輸送系統進入大型立式攪拌罐。水泥粉和干砂料在罐內完成混合后，經底部錐形卸料口排入散裝運輸卡車，再運往施工現場或中轉倉庫。

該類工況具有以下特點：

• 水泥粉塵濃度高；

• 砂料落料沖擊明顯；

• 罐內料面不平整；

• 攪拌過程中料位波動較大；

• 罐內可能存在攪拌軸、支架、進料管等結構件；

• 底部卸料需要與卡車裝載節拍配合；

• 生產過程要求連續、穩定、可追蹤。

因此，攪拌罐料位測量不能只依靠人工經驗。連續、穩定的料位數據，是實現自動進料、精準攪拌和安全裝車的重要基礎。

二、為什么雷達物位計適合水泥和砂料攪拌罐？

水泥與砂料攪拌罐屬于典型高粉塵、強擾動、料面不規則的散裝物料測量場景。與其他料位測量方式相比，80GHz雷達物位計具有以下應用優勢。

1. 相比人工觀察，更安全、更連續

人工觀察容易受粉塵遮擋影響，也不適合高頻次、長時間監測。雷達物位計可連續輸出料位數據，減少人工巡檢和登高操作。

2. 相比點位開關，能反映全過程趨勢

點位開關適合高低位報警，但不能反映料位變化過程。雷達物位計可連續監測進料、攪拌、靜置和卸料全過程，更適合自動控制和數據分析。

3. 相比超聲波物位計，更適合粉塵和氣流環境

超聲波測量依賴聲波傳播，容易受到粉塵、氣流、溫度變化和噪聲影響。雷達測量采用微波信號，受空氣溫度、氣流和現場噪聲影響較小，更適合粉塵較重的建材生產現場。

4. 相比重錘料位計，維護量更低

重錘料位計存在機械下探動作，可能受到物料堆積、繩纜磨損、機械卡滯等影響。雷達物位計無機械下探動作，不影響攪拌和進料，維護量較低。

5. 相比導波雷達，避免探桿掛料和受力風險

導波雷達需要探桿或纜繩接觸物料，在攪拌罐、粉體料倉或物料沖擊較大的場景中可能存在掛料、拉彎或磨損問題。非接觸式雷達物位計安裝在罐頂，更適合攪拌和卸料頻繁的工況。

三、適用行業與典型測點

80GHz雷達物位計可用于多種建材和散裝物料生產場景，包括干混砂漿攪拌罐、水泥粉料倉、砂料儲倉、粉煤灰料倉、石灰粉料倉、礦粉中轉倉、混凝土輔料倉散裝物料裝車緩沖倉、建材預拌料生產線、粉體自動配料系統。

在這些場景中，雷達物位計可用于連續料位監測、自動進料控制、庫存管理、裝車節拍控制和生產數據記錄。

四、選型與安裝注意事項

為保證水泥和砂料攪拌罐料位測量效果，選型和安裝時應重點關注以下因素。

1. 物料特性

應確認物料粒徑、含水率、堆積角、粉塵濃度、介電特性和是否存在掛料、結塊等情況。

2. 罐體結構

應了解罐體高度、直徑、錐底結構、攪拌軸位置、進料口位置、內部支架和卸料口布局。

3. 安裝位置

雷達物位計應盡量避開進料沖擊區、攪拌軸正上方、罐壁、爬梯、加強筋和其他明顯障礙物，使波束落在相對穩定且具有代表性的料面區域。

4. 參數設置

應結合空罐、滿罐、進料、攪拌和卸料狀態進行回波調試，合理設置盲區、量程、阻尼時間和虛假回波抑制參數。

5. 控制系統配合

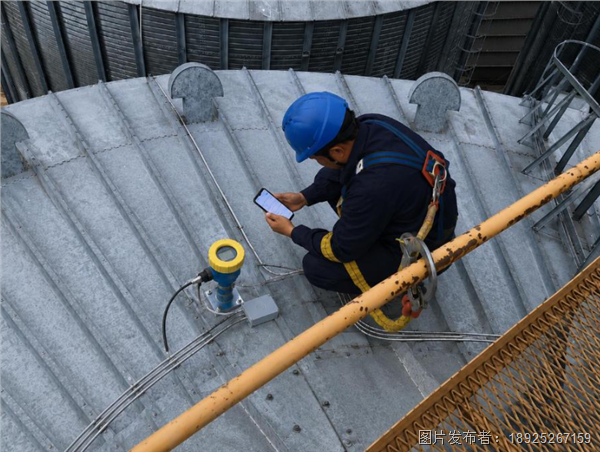

雷達物位計的連續料位信號可適配手機藍牙連接，還接入PLC或DCS系統，用于遠程調控，自動進料、攪拌控制、卸料判斷、報警提示和歷史數據記錄。

五、常見問題

1. 水泥和砂料攪拌罐為什么適合使用雷達物位計？

水泥和砂料攪拌罐存在粉塵大、料面不規則、攪拌擾動強、內部結構復雜等特點。80GHz雷達物位計采用非接觸式測量，波束窄、聚焦能力強，適合在罐頂進行連續料位監測。

2. 80GHz雷達物位計能否在高粉塵環境中穩定測量？

在合理選型、正確安裝和現場回波調試的前提下，80GHz雷達物位計可用于高粉塵粉體料倉和攪拌罐料位測量。實際效果與粉塵濃度、安裝位置、料面狀態和儀表參數設置有關。

3. 雷達物位計能否替代高低位開關？

雷達物位計主要用于連續料位測量，可提供實時料位趨勢。高低位開關主要用于固定點位報警和保護。對于關鍵料倉，連續雷達測量和高低位開關可配合使用，以提高控制和保護可靠性。

4. 攪拌過程中料面波動會不會影響雷達測量？

攪拌會造成料面波動，可能影響瞬時回波。通過合理選擇安裝位置、設置阻尼時間、進行虛假回波抑制和優化信號處理，可提高測量穩定性。

5. 雷達物位計測得的是體積還是高度？

雷達物位計直接測量的是料位高度或距離。如果需要換算為體積、質量或庫存量，需要結合罐體幾何尺寸、物料堆積狀態和密度參數進行計算。對于不規則料面，應根據現場工況進行修正。

六、結論

水泥與砂料攪拌罐是典型的高粉塵散裝物料測量場景。物料導入時粉塵濃度高，攪拌時料面不穩定，卸料時又需要快速判斷剩余料量和裝車狀態。傳統人工觀察和點位開關難以滿足連續監測和自動控制需求。

80GHz雷達物位計采用非接觸式測量方式，具有波束窄、聚焦能力強、維護量低、適合復雜料面等特點。應用于水泥與砂料攪拌罐后，可實現進料、攪拌、暫存和卸料全過程連續料位監測，為自動進料控制、攪拌管理、卡車裝料和生產數據追溯提供可靠依據。

對于干混砂漿、建材粉體、混凝土輔料、礦粉加工和散裝物料物流企業而言，雷達物位計不僅是一臺測量儀表，更是實現粉體攪拌罐自動化控制、智能裝車管理和數字化生產的重要基礎設備。
