在半導體材料研發、功能陶瓷制備、高溫超導材料探索以及金屬薄膜沉積等前沿科技領域，材料電阻率隨溫度變化的特性（即電阻溫度系數）是衡量材料性能、判定摻雜濃度、評估器件可靠性的核心物理參數。傳統的室溫電阻率測試已難以滿足現代材料科學對高溫工況下電學行為的表征需求。高溫四探針電阻率測試系統BEST-300C正是在此背景下應運而生的一款專業化檢測設備，它集成了四探針測試技術、高精度恒流源技術、微伏級電壓采樣技術以及可編程溫控技術，能夠在寬溫區范圍內對半導體、導體及薄膜材料的電阻率、方阻、電導率等關鍵指標進行穩定、可靠的測量。。

一、高溫四探針測試技術的演進與BEST-300C的核心定位

四探針測試法是現階段微電子學與材料科學中測量材料電阻率的標準方法之一。相較于傳統的二探針法，四探針法通過將電流施加端與電壓測量端分離，有效消除了探針與材料接觸電阻以及引線電阻對測量結果的干擾，特別適用于低電阻率材料與高精度測量場景。BEST-300C系統在此基礎上，引入了高溫測試模塊，將測試環境從常溫拓展至高溫區間，填補了材料在高溫激發態下電學性能表征的空白。

該系統的核心定位在于解決材料在高溫環境下的電阻率測量難題。在高溫條件下，材料內部的載流子濃度、遷移率以及晶格結構均會發生顯著變化，這些變化直接反映在電阻率的數值波動上。BEST-300C采用雙電測組合法原理，配合特制的耐高溫四探針探頭，能夠在300℃乃至更高的溫度環境下保持測量的穩定性與重復性。系統不僅適用于硅、鍺、碳化硅等單質半導體，還能對ITO導電薄膜、石墨烯涂層、高溫合金以及各類陶瓷基復合材料進行精確的電學性能評估。

從技術發展脈絡來看，BEST-300C繼承了北廣儀器在材料電學性能檢測領域的深厚積淀。其前代產品BEST-300已在常規電阻率測試領域獲得了市場的認可，而BEST-300C針對高溫測試的特殊需求，在探針材料、加熱爐體結構、溫度均勻性控制以及信號抗干擾能力等方面進行了專項優化。系統標配的RS232、LAN及IO通訊接口，使其能夠輕松接入實驗室信息管理系統（LIMS）或自動化生產線，實現測試數據的實時上傳與遠程監控，滿足了現代化研發與生產對數據可追溯性的要求。

二、系統構成與硬件架構深度解析

高溫四探針電阻率測試系統BEST-300C并非單一的儀器，而是一個集成了電氣測量、機械傳動、溫度控制與數據采集的復雜系統。其整體架構主要由電氣測量主機、高溫探針臺（或管式爐）、四探針探頭組件、溫度傳感器以及上位機軟件五大部分組成。各部分既獨立運行又協同工作，共同保障了測試流程的順暢與數據的準確。

（一）電氣測量主機：系統的控制核心

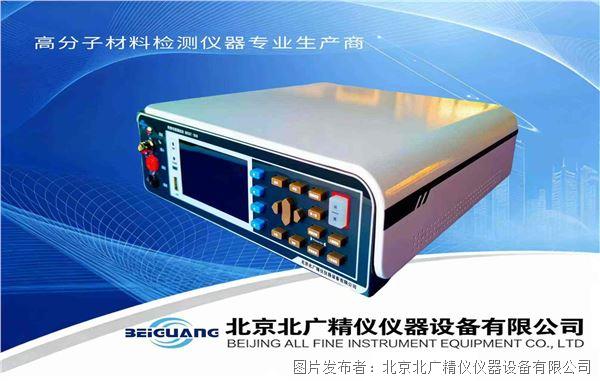

電氣測量主機是BEST-300C的“大腦”，其內部集成了高穩定性恒流源、高精度納伏表、中央處理器（CPU）、液晶顯示屏及外圍接口電路。

高穩定性恒流源：這是決定測量精度的關鍵部件之一。BEST-300C內置的恒流源電流量程覆蓋DC 100mA至1A，能夠根據被測材料的阻值大小自動或手動選擇最合適的電流檔位。恒流源的穩定度直接影響電阻測量的重復性。為了防止大電流脈沖對被測樣品（尤其是半導體晶圓）造成熱損傷或電擊穿，系統設計了獨特的恒流源開關邏輯：建議操作者先將探針頭壓觸在被測材料表面，再開啟恒流源開關，以避免接觸瞬間的打火現象。當然，在某些對材料無損傷且追求高效率的測試場景下，恒流源開關也可保持常開狀態。

高精度納伏表：用于測量四探針中的內側兩針之間的電勢差。由于半導體材料的電阻率可能很高，流過的電流極小，產生的電壓降往往在微伏（μV）甚至納伏（nV）級別。BEST-300C的電壓測量端具備極高的輸入阻抗和低噪聲特性，能夠捕捉到微小的電壓信號，并通過濾波算法剔除環境噪聲干擾。

中央處理單元：負責執行量程切換、電流換向、數據采集、溫度補償算法運算以及電阻率/方阻換算等核心任務。其內置的微處理器支持中英文雙語操作系統，用戶可通過前面板的按鍵與旋鈕進行人機交互。

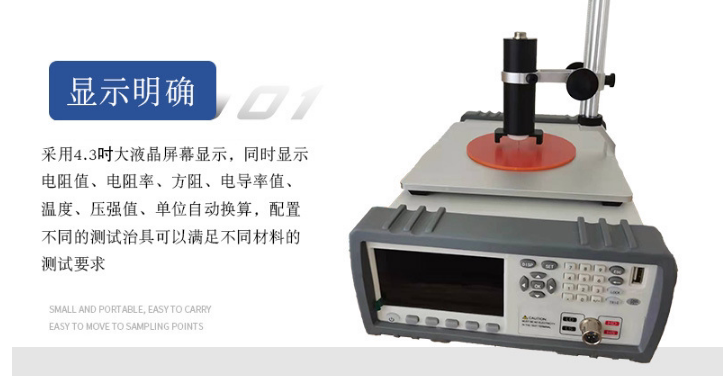

4.3吋彩色液晶顯示屏：提供了直觀的操作界面。屏幕可同時顯示電阻值、電阻率、方阻、電導率、當前溫度、測試電流、測試電壓以及分選結果等多項參數，實現了測試狀態的“一屏掌控”。

（二）高溫探針臺與加熱系統：營造穩定的高溫環境

高溫環境是實現高溫電阻率測試的物理基礎。BEST-300C配備的高溫探針臺或管式加熱爐是其區別于普通四探針測試儀的標志性組件。

加熱爐體：通常采用優質合金加熱絲或陶瓷紅外加熱器作為熱源，爐腔內部采用耐高溫、導熱均勻的特種合金材料（如鉬、鉭或特種不銹鋼）制作，以確保爐膛內的溫度均勻性。爐體設計充分考慮了熱效率與安全性，外層設有隔熱層與水冷夾層，防止熱量向外輻射，保護儀器外殼及操作人員安全。

溫度控制系統：由高精度熱電偶（如K型或S型）作為溫度傳感器，配合PID（比例-積分-微分）智能溫控器，實現對爐內溫度的精確控制與編程調節。系統支持多段升溫程序，用戶可以設定升溫速率、保溫溫度及保溫時間，模擬材料在實際應用中的受熱過程。

樣品臺：位于爐膛中央，用于承載被測樣品。樣品臺材質需具備耐高溫、絕緣性能好、化學穩定性高的特點，通常選用高純度氧化鋁陶瓷或氮化硼陶瓷。樣品臺上設有專用的樣品夾持機構，確保樣品在受熱膨脹或機械振動下不發生位移。

（三）四探針探頭組件：信號拾取的“觸角”

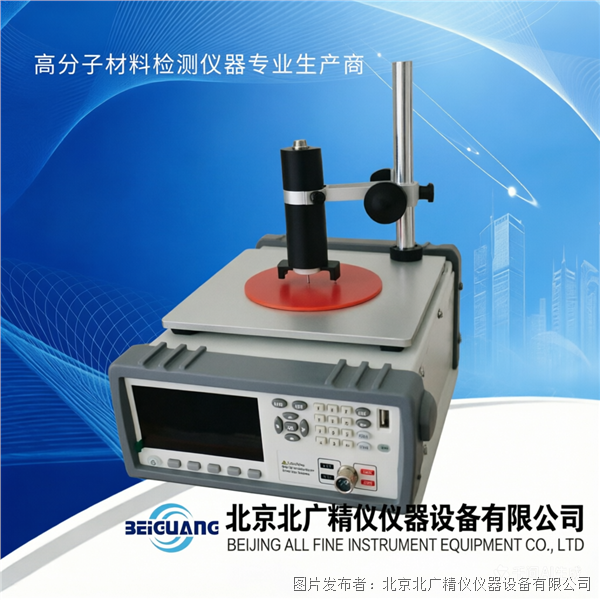

探頭是連接測量主機與被測樣品的橋梁。BEST-300C提供多種規格的四探針探頭供用戶選擇，包括直排探針與矩形探針，以適應不同形狀與尺寸的樣品。

探針材質：針對高溫測試環境，探針針尖通常采用硬質合金（如鎢、碳化鎢）或貴金屬合金（如鉑銠合金）制成。這些材料不僅硬度高、耐磨性好，而且在高溫下不易氧化、不與樣品發生化學反應，保證了探針的長期使用壽命與接觸穩定性。

探針間距：探針頭部的四根探針按照等間距排列，間距通常在1mm至數毫米之間。精確的探針間距是保證方阻計算準確的前提。探頭內部采用了開爾文連接（Kelvin Connection）技術，即電流線與電壓線分開走線，直接連接到探針尖端，最大限度地減小了導線電阻與接觸電阻的影響。

探頭支架：提供探頭的垂直升降、壓力調節以及XY軸平移功能。操作者可以通過微調旋鈕精確控制探針的下針深度與接觸壓力，防止壓力過大刺破樣品或壓力過小導致接觸不良。

（四）溫度補償與修正系統

溫度是影響電阻測量的關鍵因素。BEST-300C內置了完善的溫度補償功能。系統通過熱電偶實時監測樣品溫度，并利用內置的溫度系數模型對測量結果進行自動修正，消除了測試引線電阻隨溫度變化產生的漂移誤差。特別是在測量薄片樣品時，系統支持厚度預設功能，能夠自動根據用戶輸入的厚度值對方阻與電阻率進行修正，無需人工查表或繁瑣的后處理計算，大大提升了測試效率與數據準確性。

三、性能參數詳單

• 測量參數：電阻、方阻、電阻率、電導率

• 電阻基本準確度：0.01%

• 方阻基本準確度：1%

• 電阻率基本準確度：1%

• 整機測量最大相對誤差：≤±1%

• 整機測量標準不確定度：≤±1%

• 四位半顯示讀數及量程：

  20mΩ / 200mΩ / 2000mΩ / 20Ω / 200Ω / 2000Ω / 20kΩ / 200kΩ / 2000kΩ / 10MΩ

• 測量范圍：

  • 電阻：10?7Ω～10+8Ω

  • 方阻：10?7Ω/□～10+8Ω/□

• 顯示配置：4.3寸高亮度彩色LCD，支持中/英文語言切換

• 恒流源電流量程：DC 100mA - 1A

• 測試模式：

  • 支持正反向電流換向測量，自動計算并顯示平均值，有效消除熱電勢影響。

  • 支持手動或自動量程選擇，全量程自動清零。

  • 支持單機測試或通過RS232/LAN接口連接電腦進行軟件控制測試。

• 分選功能：3檔分選（超上限HI、合格IN、超下限LOW），結果可通過LCD圖標、比較器燈或通訊接口輸出。

• 特殊功能：

  • 厚度預設與自動修正（針對薄片樣品）。

  • 溫度補償功能。

  • 雙電測測試模式，提升測量精度與穩定性。

• 通訊接口：標配RS232、LAN（以太網）、IO（輸入輸出控制接口）、USB接口。

• 軟件支持（選配）：配備專業上位機軟件，支持?jǐn)?shù)據記錄、保存、歷史曲線查看、自動生成圖表與報表、打印輸出。

四、雙電測法與正反向電流換向技術詳解

BEST-300C之所以能達到≤±1%的測量不確定度，很大程度上歸功于其采用的“雙電測法”與“正反向電流換向”技術。理解這兩項技術的工作原理，對于正確使用儀器并理解測量結果的物理意義至關重要。

（一）雙電測組合法原理

傳統的直線四探針法在測量半無限大樣品時，公式推導基于幾個理想假設：探針無限小、接觸點良好、樣品均勻且邊界無窮遠。然而在實際測量中，樣品往往是有限尺寸的薄片，且探針間距并非絕對相等。雙電測組合法通過在同一探針陣列上改變電流流入點與電壓測量點的組合，獲得兩組獨立的測量數據，然后利用特定的數學公式消除樣品幾何尺寸（如厚度、邊界）對測量結果的影響。

具體而言，對于同一排四探針（設為1、2、3、4號針），第一次測量以1號針輸入電流，4號針輸出電流，測量2、3號針間電壓U

23

；第二次測量改變電流路徑，例如以1號針輸入，3號針輸出，測量2、4號針間電壓U

24

。系統內置的微處理器會根據這兩組電壓讀數以及已知的探針間距，自動計算出樣品的體電阻率和方阻。這種方法有效克服了單電測法在薄片樣品測量中的系統誤差，顯著提升了測量結果的準確性，特別是對于厚度小于探針間距4倍的樣品，雙電測法的優勢尤為明顯。

（二）正反向電流換向技術

在微小電阻測量中，熱電勢（Thermal EMF）是一個不可忽視的誤差源。當電路中存在不同材料的連接點（如探針與樣品的接觸點），且這些連接點處于不同溫度時，就會產生熱電勢。熱電勢疊加在待測的電壓信號上，導致測量結果出現偏差。

BEST-300C系統能夠自動完成上述正反向電流的切換、測量與計算，并在屏幕上直接顯示扣除熱電勢影響后的平均電阻值。這一功能在測量低電阻或高溫環境下的電阻時，極大地提升了數據的可信度。

五、操作流程與標準化作業指導

為了確保測試數據的準確性與重復性，建立一套標準化的操作流程（SOP）至關重要。以下是使用BEST-300C高溫四探針電阻率測試系統進行樣品測試的典型步驟。

（一）測試前準備

環境檢查：確保實驗室環境溫度在0℃至40℃之間，相對濕度低于80%RH，且無凝露。工作環境應無強電磁干擾、無腐蝕性氣體、無強烈振動。

設備檢查：檢查主機電源線、通訊線纜連接是否牢固。檢查高溫探針臺的爐門密封是否良好，冷卻水路是否暢通。

樣品制備：

對于塊狀或片狀樣品，需使用砂紙或研磨膏將測試面打磨平整光滑，并使用酒精或丙酮清洗去除表面的油污、氧化層及雜質。清潔后的樣品需用鑷子夾取，避免用手直接接觸測試面。

對于薄膜樣品，需確保薄膜與襯底結合牢固，無明顯剝落或劃痕。

記錄樣品的幾何尺寸，特別是厚度，以便在軟件中進行預設修正。

探頭檢查：檢查四探針探頭的針尖是否鋒利、有無氧化或污染。如有必要，使用細砂紙或?qū)Ｓ们鍧嵐ぞ咻p輕擦拭針尖。

（二）開機與參數設置

開啟設備：接通主機電源，開啟高溫探針臺電源及冷卻水循環系統。等待系統自檢完成。

安裝樣品：打開爐門，將制備好的樣品平穩放置在樣品臺的中央位置。對于非規則形狀的樣品，需使用專用夾具固定。

探針定位：通過探頭支架的微調旋鈕，將四探針陣列移動到樣品的預定測試區域上方。緩慢下降探頭，使四根探針同時、輕柔地接觸到樣品表面。觀察主機顯示屏上的接觸電阻指示（如有），確保接觸良好。

參數配置：

語言選擇：根據操作習慣，在系統設置中選擇中文或英文界面。

測試模式：選擇“電阻率”或“方阻”測量模式。

電流設定：根據樣品預估的電阻值，設定合適的測試電流。對于高阻樣品，應選用小電流；對于低阻樣品，可選用大電流以提高信噪比。

溫度設定：在溫控器上設定目標測試溫度、升溫速率及保溫時間。

厚度輸入：在主機或上位機軟件中輸入樣品的厚度值，開啟厚度自動修正功能。

分選限值：根據產品規格書，設定電阻率的上下限閾值（HI/LOW），以便系統進行自動分選判斷。

（三）升溫與測試執行

啟動升溫：確認樣品與探針狀態無誤后，啟動溫控程序。系統將按照預設的升溫曲線對樣品進行加熱。

恒溫等待：當溫度達到設定值后，系統會自動進入保溫狀態。建議在目標溫度下保溫10-15分鐘，以確保樣品內外溫度完全均勻一致。

啟動測量：溫度穩定后，開啟恒流源（遵循先接觸后開源的原則）。在主機上按下“測試”鍵，或在軟件上點擊“開始測試”。

數據采集：系統將自動執行正反向電流換向測量，實時顯示電阻、電阻率、電導率等數值。對于需要多點測試的樣品，可通過移動探針位置，重復上述測量步驟。

數據記錄：測試完成后，數據會自動保存在主機內部存儲器中。若連接了上位機軟件，數據將同步保存到電腦數據庫中。

（四）關機與清理

結束測試：關閉恒流源。升起探針，使其脫離樣品表面。

降溫處理：關閉加熱程序，讓爐體自然冷卻。嚴禁在高溫狀態下強制打開爐門或使用冷水急冷，以免損壞爐體結構或?qū)е聵悠氛选?/span>

取出樣品：待爐溫降至安全溫度（通常低于100℃）后，打開爐門，取出樣品。

關機斷電：關閉主機電源、探針臺電源及冷卻水系統。

整理現場：清理測試臺面，將樣品與工具歸位，做好使用登記。

六、典型應用場景與案例分析

高溫四探針電阻率測試系統BEST-300C憑借其優異的性能，在多個高科技領域發揮著重要作用。以下列舉幾個典型的應用場景。

（一）半導體硅片的高溫電阻率表征

在半導體行業中，硅片的電阻率是決定其電學性能的核心參數。硅的電阻率隨溫度變化顯著，其電阻溫度系數在高溫下呈現非線性特征。BEST-300C可用于測量硅片從室溫至數百攝氏度范圍內的電阻率變化曲線。這對于評估硅材料的純度、晶體完整性以及摻雜均勻性具有重要意義。例如，在功率半導體器件（如IGBT、MOSFET）的制造過程中，外延片的電阻率及其高溫穩定性直接關系到器件的擊穿電壓和導通特性。通過使用BEST-300C，工程師可以在工藝開發階段篩選出電阻率溫度系數符合設計要求的外延片，從而提高器件的良率與可靠性。

（二）透明導電薄膜（ITO、AZO）的熱穩定性評估

氧化銦錫（ITO）和摻鋁氧化鋅（AZO）等透明導電薄膜是平板顯示器、薄膜太陽能電池的關鍵材料。這些薄膜在實際應用中（如液晶顯示器的烘烤工藝、太陽能電池的戶外工作）常常面臨高溫環境。BEST-300C可以對薄膜樣品進行高溫退火過程中的原位電阻監測。通過觀察電阻率隨退火溫度和時間的變化關系，研究人員可以評估薄膜的熱穩定性，分析高溫下薄膜的結晶化過程、氧空位濃度的變化以及元素?cái)U(kuò)散行為，從而優化薄膜的沉積工藝（如濺射功率、襯底溫度、退火氣氛），獲得兼具高透光率與低電阻率的熱穩定薄膜。

（三）功能陶瓷與高溫超導材料的相變研究

許多功能陶瓷材料（如鈦酸鋇基PTC熱敏電阻材料、鋯鈦酸鉛壓電材料）的電阻率在特定溫度點會發生突變，這與材料內部的晶界勢壘變化或鐵電-順電相變有關。高溫超導材料（如釔鋇銅氧YBCO）則在臨界溫度（Tc）附近表現出從正常態到超導態的轉變。BEST-300C的高精度測溫與控溫能力，使其成為研究這些材料電輸運特性與相變行為的理想工具。通過繪制電阻率-溫度（ρ-T）曲線，可以精確確定材料的居里溫度、PTC突變溫度或超導臨界溫度，為新材料開發與物理機理研究提供實驗依據。

（四）金屬薄膜與涂層的抗氧化性能測試

金屬薄膜（如銅、鋁互連線）和導電涂層在微電子封裝與航空航天領域應用。這些材料在高溫下容易發生氧化，導致電阻率升高，甚至形成絕緣氧化層。利用BEST-300C，可以在空氣或特定氣氛環境下，對金屬薄膜進行高溫電阻率的長期監測。通過分析電阻率隨時間的變化速率，可以評價金屬薄膜的抗氧化能力，篩選出抗氧化性能優異的材料體系或表面鈍化工藝，保障電子器件在高溫長壽命工況下的可靠性。

七、系統維護、校準與故障排查

為了保證BEST-300C系統長期處于良好的工作狀態，維持其測量精度，日常的維護保養、定期校準以及及時的故障排查是必不可少的。

（一）日常維護要點

探針維護：探針是易損耗材。每次使用后，應用無水酒精棉球輕輕擦拭針尖，去除污染物。定期檢查探針間距是否均勻，針尖是否磨損或變鈍。如發現探針損壞，應及時更換同規格的探針頭，并重新進行間距校準。

爐體清潔：定期清理爐膛內的雜物與揮發物沉積。清潔時務必?cái)嚯姴⒋隣t體完全冷卻。避免使用尖銳工具刮擦爐膛內壁，以免損壞保溫層。

冷卻系統維護：對于水冷型高溫爐，需定期檢查冷卻水的水質、水位及管路通暢情況。建議定期更換去離子水，防止水垢堵塞管路或腐蝕水冷套。

電氣連接檢查：定期檢查主機與探針臺之間的連接線纜、接地線是否牢固可靠。松動的連接會導致信號噪聲增大或溫度控制失靈。

（二）定期校準規范

BEST-300C的精度保證期為1年。為確保測量數據的溯源性，建議每年將設備送至具有資質的計量檢測機構（如中國賽寶實驗室等）進行校準。校準項目通常包括：

電阻測量準確度：使用標準電阻箱對各個量程進行逐點校準。

測試電壓準確度：校準恒流源在不同檔位下的輸出電壓。

溫度指示誤差：使用高精度的標準溫度計與測溫電橋，對溫控系統的顯示值與實際爐溫進行比對校準。

探針間距校準：使用精密光學顯微鏡或臺階儀測量探針的實際間距，并將數據輸入系統進行修正。

（三）常見故障排查

八、技術延展：四探針法與其他測試方法的比較

在材料電學性能測試領域，除了四探針法，還存在二探針法、渦流法、霍爾效應測試法等多種技術。了解它們之間的差異，有助于用戶根據具體需求選擇最合適的測試方案。

（一）四探針法與二探針法

二探針法結構簡單，操作便捷，但其測量結果包含了探針與樣品的接觸電阻（Rc）以及引線電阻（Rw）。對于低電阻率材料，Rc和Rw相對于樣品電阻不可忽略，會導致測量結果嚴重偏大。而四探針法通過分離電流回路與電壓測量回路，理論上完全消除了Rc和Rw的影響，因此在科研與精密制造領域，四探針法是電阻率測量的首選方法。BEST-300C采用的正是這種高精度的四探針技術。

（二）四探針法與渦流法

渦流法是一種非接觸式測量方法，利用電磁感應原理測量材料的電導率。其優點是無損、快速，適合在線檢測。但渦流法的測量精度受材料磁導率、樣品厚度、探頭提離效應等多種因素影響，且難以測量高電阻率材料。相比之下，四探針法雖然屬于接觸式測量，但其測量精度高，適用范圍寬（從導體到半導體），且能獲得材料在特定點位的真實電阻率值，更適合實驗室研發與離線質檢。

（三）四探針法與霍爾效應測試

霍爾效應測試不僅能測量材料的電阻率，還能同時獲得載流子濃度、遷移率、霍爾系數等重要參數，是分析半導體材料電學特性的強有力工具。然而，霍爾效應測試通常需要制備特定形狀的范德堡（Van der Pauw）樣品或霍爾條樣品，測試過程相對復雜。而四探針法對樣品形狀要求較低，操作簡便，測試速度快，更適合于大尺寸晶圓、板材的快速電阻率分布 mapping 測試。BEST-300C系統通過選配自動步進電機與掃描平臺，即可實現對樣品表面電阻率的二維或三維分布掃描。

九、選購指南與未來展望

對于有意采購高溫四探針電阻率測試系統BEST-300C的用戶，建議在決策前充分考慮以下幾點：

測試需求匹配：明確待測材料類型（半導體、導體、薄膜）、電阻范圍、所需的最高測試溫度以及溫度均勻性要求。BEST-300C的測量范圍極寬，但對于超高溫（如>800℃）測試，需確認探頭與爐體材質的耐受極限。

探針配置：根據樣品尺寸與形狀，選擇合適的探針間距、排列方式（直線型或方形）及針尖材質。對于軟質材料，需選用曲率半徑較大的針尖以防刺傷樣品。

自動化程度：如果需要批量測試或?qū)y試效率要求較高，建議選配上位機軟件、自動探針臺及樣品傳輸系統，實現測試的自動化與智能化。

售后服務：考察供應商的技術支持能力、校準服務能力以及備件供應情況。北廣儀器作為國內專業的材料檢測設備制造商，能夠提供及時的技術支持與維修服務。

展望未來，隨著新材料技術的不斷發展，高溫四探針測試技術也將持續演進。一方面，測試溫度將向更高（如1500℃以上）和更低（液氦溫區）兩端延伸，以滿足超導材料、高溫合金等極端環境下的測試需求。另一方面，測試將向更高精度、更高空間分辨率（微區探針）以及原位、實時表征方向發展。結合人工智能與大數據分析技術，未來的測試系統將不僅能提供測量數據，還能智能診斷材料缺陷、預測材料性能，成為材料基因工程的重要組成部分。BEST-300C作為當前市場上的成熟產品，其設計理念與技術架構為后續產品的迭代升級奠定了堅實的基礎。

十、結語

高溫四探針電阻率測試系統BEST-300C是一款集高精度、寬量程、多功能于一體的專業化電學測量設備。它通過融合四探針測試原理、雙電測技術、正反向電流換向以及智能化的溫度控制，有效解決了材料在高溫環境下的電阻率測量難題。本文詳細闡述了該系統的技術原理、硬件構成、性能參數、操作流程及維護要點，并結合半導體、薄膜、功能陶瓷等領域的實際案例，展示了其在科研與生產中的具體應用價值。

對于從事材料科學研究、半導體工藝開發、電子元器件制造以及質量檢測的工程技術人員而言，熟練掌握并合理運用BEST-300C系統，不僅能夠獲得準確可靠的電阻率數據，更能深入洞察材料的內在電學特性與物理機制。隨著科技的進步，高溫四探針測試技術必將在新材料發現、工藝優化及產品質量控制中發揮越來越重要的作用。希望本文能為廣大讀者提供有益的參考，助力相關領域的技術創新與產業發展。
